Rychlost pohybu je hlavním faktorem, který ovlivňuje, jak efektivně operační zesilovač zvládne rychlé změny signálu. Určuje maximální rychlost, při které může výstupní napětí reagovat na změny vstupu. Porozumění rychlosti pohybu je nezbytné pro prevenci zkreslení, udržení přesnosti signálu a výběr správného operačního zesilovače pro aplikace, kde je důležitá jak rychlost, tak výkon.
Přehled rychlosti Slew
Rychlost rozptylu je důležitý parametr operačního zesilovače (operačního zesilovače), který určuje maximální rychlost, při které se může měnit jeho výstupní napětí. Obvykle je znázorněn S a měřen ve voltech za mikrosekundu (V/μs).
Jednoduše řečeno, rychlost pohybu ukazuje, jak rychle může operační zesilovač reagovat, když se vstupní signál rychle mění. Pokud je požadovaná změna výstupu rychlejší, než operační zesilovač dokáže dodat, výstup už nebude přesně sledovat vstup.
Matematicky je rychlost skluzu definována jako:
S = ΔVout / Δt
To znamená změnu výstupního napětí dělenou časem potřebným k této změně. Například sklonová frekvence 10 V/μs znamená, že výstup se může změnit až o 10 voltů během 1 mikrosekundy. Rychlost přesunutí se běžně udává za definovaných testovacích podmínek, často při jednotkovém zisku, takže hodnota může být konzistentně porovnávána.
Význam rychlosti pohybu v výkonu signálu
Rychlost pohybu určuje, jak přesně zesilovač dokáže sledovat změny ve vstupním signálu. Když požadovaná rychlost změny překročí limit zařízení, výstup se stává omezeným sklonem a již neodpovídá zamýšlenému průběhu vlny.
Tento efekt je patrnější při vysokých frekvencích nebo vysoké amplitudě, protože obě vyžadují rychlejší přechody napětí. Sinusová vlna může začít vypadat více trojúhelníkové, když je dosaženo limitu.
Když je rychlost poklesu nedostatečná:
• Zpomalení výstupních přechodů
• Tvar vlny je změněn
• Celkové harmonické zkreslení (THD) se zvyšuje
V audio systémech:
• Vysokofrekvenční a amplitudové signály vyžadují vyšší rychlosti roztažení
• Nedostatečná rychlost posuvu může způsobit slyšitelné zkreslení
Měření rychlosti rozptylu
Rychlost pohybu se obvykle měří přivedením velkého vstupu na operační zesilovač a pozorováním nejstrmějšího sklonu výstupního průběhu. Obvykle se počítá mezi 10 % a 90 % bodem přechodu:
S = (V₉₀% − V₁₀%) / (t₉₀% − t₁₀%)
Tento přístup se vyhýbá nelineárním oblastem na začátku a na konci přechodu.
Měřicí nastavení obvykle zahrnuje:
• Vstupní signál typu step nebo pulz
• Osciloskop pro pozorování průběhu
• Definované testovací podmínky z datasheetu
Rychlost pohybu je parametr pro velký signál, což znamená, že popisuje, jak rychle se může výstup měnit při významných změnách signálu.
Rychlost rozběhu vs. jiné parametry

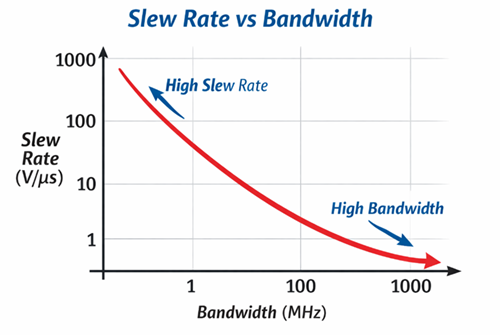

Rychlost přenosu vs šířka pásma
| Aspekt | Rychlost pohybu | Šířka pásma |
|---|---|---|
| Základní význam | Omezuje, jak rychle se může měnit výstupní napětí | Definuje použitelný frekvenční rozsah |
| Typ signálu | Odezva s velkým signálem | Odezva malých signálů |
| Typ chování | Nelineární omezení | Lineární chování |
| Měření | Rychlost změny napětí (V/μs) | Měřeno na bodě −3 dB |
| Efekt při omezení | Způsobuje zkreslení průběhu | Příčiny útlumu signálu |
Rychlost pohybu určuje, jak rychle se signál může měnit, zatímco šířka pásma určuje, kolik frekvenčního obsahu může projít zesilovačem.

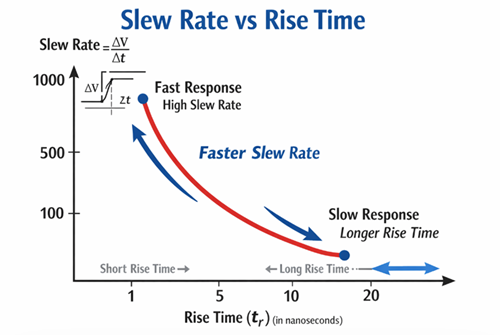

Rychlost náběhu vs doba nárůstu
| Aspekt | Rychlost pohybu | Čas vzestupu |
|---|---|---|
| Definice | Maximální rychlost změny napětí (V/μs) | Doba nárůstu produkce z 10 % na 90 % |
| Focus | Rychlost změny napětí | Doba trvání přechodu |
| Použití | Základní rychlostní limit | Praktický měřicí parametr |
Pro lineární přechod:
S ≈ 0,8 V / tr
Rychlost pohybu určuje maximální možnou rychlost, zatímco doba náběhu odráží pozorovanou odezvu.
Aplikace rychlosti pohybu
• Audio zesilovače – udržují čistý zvuk při vysokých frekvencích
• Systémy sběru dat – zajištění přesného zachycení signálu
• Video zesilovače – zvládají rychle se měnící signály
• Obvody DAC a ADC – zlepšení přesnosti převodu
• Řídicí systémy – podporují plynulé přechody napětí
• Obvody pro zpracování signálu – zachování tvaru vlny
Typická rychlost pohybu operačních zesilovačů
• Univerzální operační zesilovače: ~0,2 až 1 V/μs
• Audio a zařízení se střední rychlostí: ~5 až 30 V/μs
• Vysokorychlostní operační zesilovače: 100 V/μs a více
Příklady:
• LM741, LM324 → nízký náklon, základní aplikace
• TL081, NE5532 → střední rychlost pohybu, využití zvuku
• ADA4898, OPA847 → velmi vysoké rychlosti otáčení a vysokorychlostní systémy
Rychlost otáčení se liší mezi operačními zesilovači kvůli vnitřním konstrukčním rozdílům. Zařízení s vyšším vnitřním proudem a sníženou kompenzací mohou nabíjet vnitřní kondenzátory rychleji, což vede k rychlejším změnám napětí.
Návrhový průvodce a výpočet
Kroky návrhu
• Určte maximální frekvenci signálu (f)
• Určte špičkové napětí (Vm)
• Výpočet požadované rychlosti rozptylu: S ≥ 2πfVm
• Aplikujte bezpečnostní rezervu (2× až 5×)
• Vyberte operační zesilovač s vyšší rychlostí pohybu
Příklad výpočtu
Vm = 4 V
f = 30 kHz
S = 2π fV_m
S = 2 × 3,14 × 30 000 × 4
S = 188 400 V/s = 0,1884 V/μs
Toto je minimální rychlost posuvu potřebná k zabránění zkreslení.
Úvahy a řešení problémů
Faktory ovlivňující rychlost přesunutí
• Omezení proudu omezuje rychlost nabíjení vnitřních kondenzátorů
• Kompenzační kondenzátory zlepšují stabilitu, ale snižují rychlost posuvu
• Konstrukce zařízení určuje rychlostní schopnosti
• Napájecí napětí ovlivňuje výstupní výkon
• Kapacita zátěže zpomaluje odezvu
• Teplota ovlivňuje vnitřní chování
Běžné chyby a opravy
| Problém | Příčina | Opravit |
|---|---|---|
| Zkreslený vlnový průběh | Příliš nízká rychlost skluzu | Použijte operační zesilovač s vyšší rychlostí pohybu |
| Trojúhelníkový výstup | Překročen limit úseku | Snižte frekvenci nebo amplitudu |
| Dobrá šířka pásma, ale zkreslení | Rychlost pohybu ignorována | Zkontrolujte chování velkých signálů |
| Pomalé přechody | Kapacitní zátěž | Snížit zatížení nebo přidat buffer |
| Výstupní ořezávání | Vysoká poptávka po signálu | Zvýšení mezí rychlosti úseku |
Závěr
Rychlost otáčení nastavuje základní rychlostní limit operačního zesilovače a přímo ovlivňuje kvalitu signálu v reálných aplikacích. Zohledněním frekvence i amplitudy můžete předejít zkreslení a zajistit spolehlivý výkon. Správné měření, porovnání s příbuznými parametry a pečlivý výběr návrhu činí rychlost otáčení klíčovým faktorem pro dosažení přesného a efektivního provozu obvodu.
Často kladené otázky [FAQ]
Jak vypočítáte požadovanou rychlost rozptylu pro sinusový signál?
Požadovaná rychlost rozvracení závisí jak na frekvenci signálu, tak na amplitudě. Vypočítává se pomocí S ≥ 2πfVm, kde f je frekvence a Vm je špičkové napětí. Vždy zahrňte bezpečnostní rezervu (2×–5×), abyste předešli zkreslení za reálných podmínek.
Co se stane, když je rychlost posuvu příliš vysoká – může to způsobit problémy?
Vyšší rychlost pohybu obecně zlepšuje výkon, ale extrémně rychlé operační zesilovače mohou způsobovat šum, nestabilitu nebo oscilace, pokud nejsou správně kompenzovány. Pro zachování stability je vyžadován správný návrh a uspořádání obvodů.
Ovlivňuje rychlost pohybu signály na obdélníkové vlny jinak než na sinusové vlny?
Ano. Obdélníkové vlny vyžadují velmi rychlé přechody mezi napěťovými úrovněmi, proto vyžadují mnohem vyšší rychlost rozptylu než sinusové vlny. Pokud je rychlost posunu nedostatečná, hrany čtvercových vln se zaoblení nebo nakloní, což snižuje integritu signálu.
Je rychlost pohybu důležitá v obvodech s nízkou frekvencí?
Je méně kritická při nízkých frekvencích, ale stále důležitá, když je amplituda signálu vysoká. I nízkofrekvenční signál může vyžadovat vysokou rychlost otáčení, pokud je změna napětí dostatečně velká.
Jak podmínky v technických listech ovlivňují skutečnou rychlost posuvu v reálných obvodech?
Hodnoty rychlosti posuvu v datasheetu se měří za specifických podmínek (např. napájecí napětí, zátěž, zesílení). V reálných obvodech mohou faktory jako kapacita zátěže, teplota a změny napájecího zdroje snižovat efektivní rychlost posunu, takže praktický výkon může být nižší než jmenovitá hodnota.
