Výběr správného video připojení ovlivňuje nejen kompatibilitu, ale přímo i čistotu obrazu, stabilitu a dlouhodobou použitelnost. DVI a SVGA jsou často zaměňovány, přesto fungují na v podstatě na různých typech signálu. Jeden poskytuje digitální přesnost, zatímco druhý spoléhá na analogový přenos. Pochopení fungování jednotlivých standardů pomáhá předcházet rozmazanému textu, nestabilní vizuální stránce a zbytečným vylepšením, zejména při připojení moderních plochých displejů.

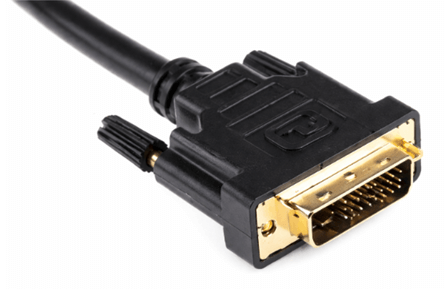

Přehled DVI
DVI znamená Digital Visual Interface (digitální vizuální rozhraní). Jedná se o standard video připojení zavedený v roce 1999, který nahradil starší analogové zobrazovací systémy digitálním signálovým kanálem. DVI odesílá video data ze zdrojového zařízení, například počítače nebo grafické karty, přímo na displej, například monitor.
Protože DVI přenáší video digitálně, každý pixel je dodáván přesně tak, jak je generován zdrojovým zařízením. Tento přímý digitální přenos pomáhá vytvářet ostřejší text, stabilní rozlišení, přesné barvy a minimální zkreslení signálu. Výhody jsou zvláště patrné na plochých LCD monitorech, které jsou navrženy tak, aby nejlépe fungovaly s digitálními signály.
Existují tři hlavní typy DVI připojení. DVI-D přenáší pouze digitální signály. DVI-I podporuje jak digitální, tak analogové signály. DVI-A, který je méně běžný, přenáší pouze analogové signály. Kromě toho jsou DVI kabely dostupné ve verzích single-link a dual-link. Rozdíl mezi nimi ovlivňuje maximální rozlišení, které připojení může podporovat, přičemž dual-link umožňuje vyšší rozlišení než single-link.

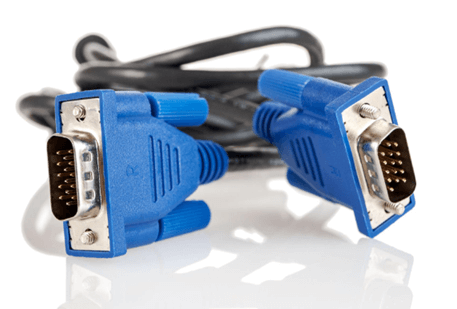

Co je SVGA?
SVGA znamená Super Video Graphics Array. Není to typ konektoru. Jedná se o standard rozlišení displeje, který rozšířil původní formát VGA.
VGA (Video Graphics Array) původně podporovala rozlišení 640 × 480. SVGA rozšířila tuto možnost na vyšší rozlišení, začínala na 800 × 600 a později, podporovala mnohem vyšší rozlišení v závislosti na hardwarových schopnostech. SVGA používá stejný konektor DE-15 (15pin) jako VGA a spoléhá výhradně na analogový přenos signálu.
Zatímco moderní systémy založené na VGA technicky dokážou dosáhnout rozlišení až 2048 × 1536, kvalita obrazu závisí silně na délce kabelu, stínění a elektrických rušeních. Na moderních LCD panelech je nutné analogové signály převádět na digitální formát, což může snížit ostrost a stabilitu.
Technické specifikace DVI vs SVGA
| Specifikace | DVI | SVGA (založený na VGA) |
|---|---|---|
| Celé jméno | Digitální vizuální rozhraní | Super Video grafické pole |
| Typ signálu | Digitální (DVI-D), digitální + analogové (DVI-I), analogové (DVI-A) | Pouze analog |
| Typ konektoru | DVI-D, DVI-I, DVI-A | DE-15 (15pinový VGA konektor) |
| Počet špendlíků | 18–24 pinů (liší se podle jedno-/duálního článku a typu) | 15 kolků |
| Formát signálu | TMDS digitální signalizace (Transition Minimized Differential Signaling) | Analogové RGB s horizontální a vertikální synchronizací |
| Typ spojení | Jednovazný nebo dvojitý spoj | Jeden analogový kanál |
| Maximální rozlišení | Až do 2560 × 1600 (dvouvazné připojení) | Do roku 2048 × 1536 (závislé na hardwaru a signálu) |
| Přenos zvuku | Nepodporováno | Nepodporováno |
| Nativní kompatibilita s LCD panely | Digitální vstup podporovaný přímo | Vyžaduje převod z analogového na digitální displej |
| Období vydání | Představeno v roce 1999 | Vyvinuto jako rozšíření VGA (konec 80. let – 90. léta) |
| Kategorie primárního použití | Digitální video rozhraní standard | Standard rozlišení v rámci systému VGA |
Srovnání výkonu DVI vs SVGA
| Výkonnostní aspekt | DVI | SVGA (založený na VGA) |
|---|---|---|
| Text a ostrost hran | Ostrý text s čistými hranami díky přímému přenosu digitálních pixelů | O něco měkčí text, protože analogové signály jsou uvnitř displeje převedeny na digitální |
| Pixelové mapování na LCD | Přesné zarovnání pixel na pixel | Monitorujte odhady zarovnání během převodu |
| Stabilita obrazu | Stabilní časování s konzistentním výstupem obrazu | Může se projevit třpyt nebo mírné chvění, pokud se kvalita signálu mění |
| Konzistence barev | Digitální hodnoty zůstávají konzistentní od zdroje po displej | Napěťové barevné signály se mohou mírně posunout s interferencí |
| Chování ve vysokém rozlišení | Udržuje jasnost v rámci podporovaných digitálních limitů | Kvalita obrazu se stává citlivější na délku kabelu a stínění při vyšších rozlišeních |
| Motion Rendering | Plynulé posouvání a stabilní časování obnovy | Pohyb se může jevit méně stabilní, pokud se časování signálu mění |
| Citlivost na blikání | Minimální při provozu v podporovaných obnovovacích frekvencích | Náchylnější k viditelnému blikání za určitých podmínek |
| Dopad vzdálenosti kabelu | Kvalita zůstává stabilní napříč středními délkami kabelů | Jasnost signálu může klesat s rostoucí délkou kabelu |
| Zkušenosti s nastavením | Typicky plug-and-play na digitálních displejích | Pro nejlepší čistotu může být potřeba manuální nastavení hodin nebo fáze |
| Celková vizuální předvídatelnost | Konzistentní a opakovatelná kvalita obrazu | Vizuální výsledky se liší v závislosti na hardwaru a podmínkách instalace |
Volba mezi DVI a SVGA
| Rozhodovací faktor | DVI | SVGA |
|---|---|---|
| Identifikace přístavu | Bílý konektor s plochými piny | Modrý konektor s kulatými otvory pro piny |
| Nejlepší pro | LCD monitory s vyšším rozlišením | Starší monitory a projektory |
| Dlouhodobá kompatibilita | Lépe přizpůsobené digitálním displejům | Omezená flexibilita upgradu |
| Použití adaptéru | Zachovává kvalitu při digitálním zpracování | Konverze snižuje kvalitu |
| Budoucí vylepšení | Více v souladu s moderními standardy | Většinou kompatibilita legacys |
Běžné mylné představy DVI a SVGA
• SVGA je stále dostatečně dobré: SVGA může fungovat na starším hardwaru, ale moderní LCD panely jsou digitální zařízení. Analogové signály musí být převáděny interně, což snižuje ostrost a přesnost.
• DVI a SVGA jsou zaměnitelné: V některých případech jsou fyzicky připojeny přes adaptéry, ale přenášejí video odlišně. Digitální a analogové signály se chovají odlišně a konverze přináší omezení.
• Adaptéry řeší vše: Adaptéry umožňují fyzické připojení, ale nemohou zlepšit kvalitu signálu. Převod z analogového na digitální vysílání může snížit čistotu a stabilitu obnovování.
• DVI je zastaralé: Zatímco HDMI a DisplayPort jsou dnes běžnější, DVI zůstává podporováno v mnoha desktopových systémech a prostředí smíšené generace. Stále poskytuje spolehlivé digitální video, pokud je podporováno.
Řešení problémů s běžnými displeji DVI a SVGA
| Problém | Pravděpodobná příčina | Doporučené řešení |
|---|---|---|
| Rozmazaný text | Analogové škálování | Použijte přímé DVI připojení |
| Barevná nestabilita | Rušení kabelů | Zkraťte kabel nebo přejděte na digitální |
| Blikání nebo chvění | Variace analogového časování | Snižte obnovovací frekvenci nebo přejděte na DVI |
| Rozlišení nedetekováno | Problém s převodem signálu | Vyhnout se adaptérům |
Budoucí odolnost DVI a SVGA a dostupnost
• Podpora nových displejů
Moderní monitory postupně odstraňují VGA (SVGA) porty, protože digitální připojení se stává standardem. I když je DVI stále možné najít na některých stolních grafických kartách a starších plochých displejích, většina nového hardwaru nyní upřednostňuje HDMI a DisplayPort. Tento posun odráží posun odvětví směrem k plně digitálnímu přenosu signálu, vyššímu rozlišení a lepší kompatibilitě s moderními displejovými technologiemi. V důsledku toho je spoléhání se na SVGA pro nové instalace méně praktické, zatímco DVI slouží především jako přechodná digitální možnost mezi staršími a novějšími standardy.
• Požadavky na starší vybavení
Navzdory klesající přítomnosti nových zařízení SVGA nadále hraje roli v dlouhodobých instalacích. Mnoho průmyslových řídicích systémů ve výrobních závodech stále závisí na připojení založeném na VGA, protože zařízení bylo navrženo pro analogové signalizování. Starší počítače a monitory v kancelářském prostředí často zachovávají VGA porty pro kompatibilitu se stávající infrastrukturou. Projektory ve třídách ve vzdělávacích zařízeních také často používají VGA k připojení ke stárnoucím notebookům a stolním počítačům. V těchto prostředích zůstává udržování kompatibility s VGA nezbytné pro podporu zařízení, která jsou stále v provozu a nejsou plánována k okamžité výměně.
Případy použití DVI a SVGA
DVI

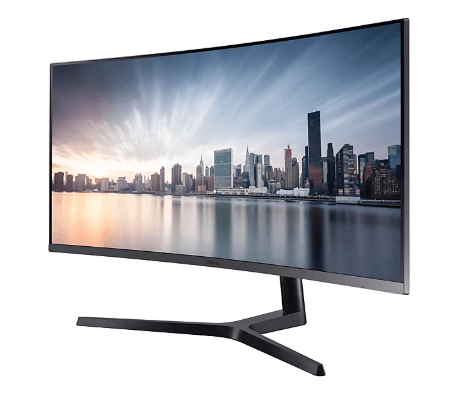

• Monitory s vysokým rozlišením – DVI podporuje digitální přenos signálu, což pomáhá udržet ostrý text, čistý obraz a stabilní rozlišení na plochých displejích, jako jsou LCD monitory.

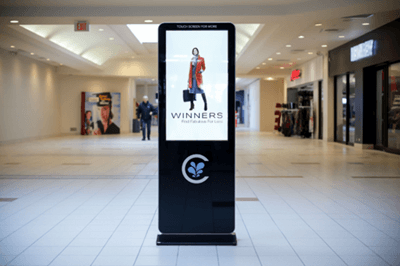

• Digitální informační systémy – Mnoho komerčních zobrazovacích systémů spoléhá na DVI k zajištění konzistentní kvality obrazu na velkých obrazovkách, kde je důležitá ostrost a stabilita signálu.

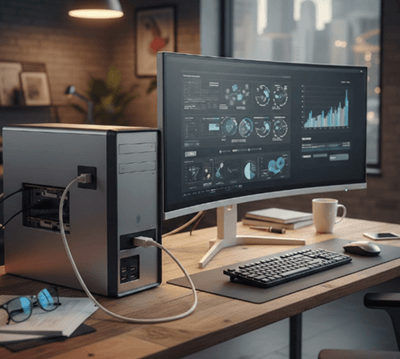

• Kancelářské vybavení smíšené generace – V prostředích, kde jsou novější monitory připojeny k o něco starším počítačům nebo grafickým kartám, DVI poskytuje spolehlivou kompatibilitu při zachování digitální kvality obrazu.
SVGA

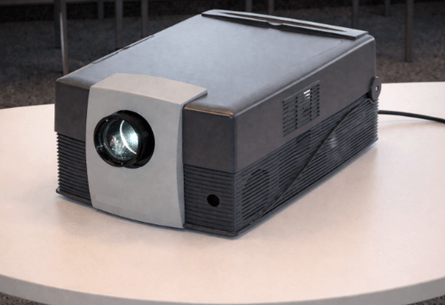

• Starší projektory – Mnoho starších projektorů je postaveno na VGA připojeních, což činí SVGA praktickou volbou pro udržení kompatibility.

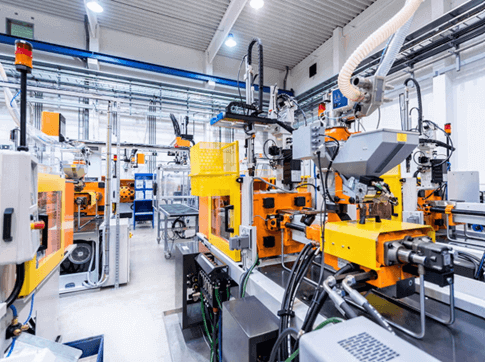

• Průmyslové stroje – Ovládací panely a vestavěné systémy často zachovávají analogová video rozhraní jako SVGA, protože jsou stabilní, široce podporována a integrovaná do dlouhodobě běžících návrhů zařízení.

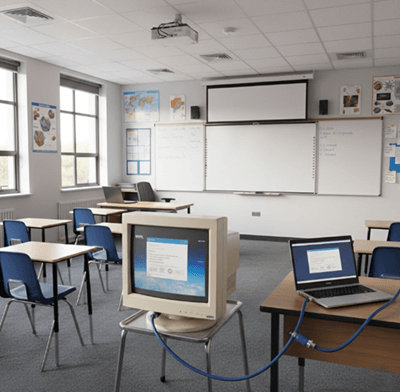

• Vzdělávací zařízení – Školy a tréninkové místnosti mohou stále používat starší zobrazovací hardware, který závisí na SVGA připojeních, zejména tam, kde není potřeba kompletní systémová modernizace.

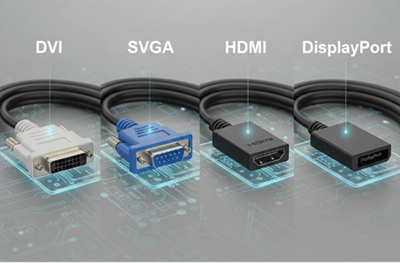

DVI vs SVGA vs HDMI vs DisplayPort
| Funkce | DVI | SVGA (založený na VGA) | HDMI | DisplayPort |
|---|---|---|---|---|
| Hlavní účel | Digitální video | Analogové video | Digitální audio + video | Digitální audio + video s vysokou šířkou pásma |
| Typ signálu | Digitální (některé varianty podporují analogovou) | Analog | Digital | Digital |
| Podpora zvuku | Ne | Ne | Ano | Ano |
| Maximální rozlišení | Až do 2560 × 1600 (dvouvazné připojení) | Typicky do roku 1920 × 1080 (závislé na kvalitě) | Vyšší než DVI | Vyšší než HDMI |
| Podpora obnovovací frekvence | Střední | Omezený a na signálu závislý | Vysoké | Velmi vysoké |
| Velikost konektoru | Velké | Medium (DE-15) | Kompaktní | Kompaktní s latchem |
| Použití spotřební elektroniky | Limited | Vzácné (starší zařízení) | Velmi běžné | Common |
| Použití na PC pracovních stanicích | Common | Starší systémy | Common | Velmi běžné |
| Stabilita signálu na vzdálenost | Stabilní (digitální) | Zhoršuje se s délkou kabelu | Stabilní | Velmi stabilní |
Závěr
DVI a SVGA představují dvě různé generace zobrazovacích technologií. DVI zachovává přesnost digitálního signálu a lépe se slaďuje s moderními LCD monitory, zatímco SVGA zůstává vázána na analogová omezení a starší systémy. Ačkoliv oba mohou stále fungovat v konkrétních prostředích, digitální připojení poskytují stabilnější výkon a jasnější vizuální efekt. Pokud je to možné, výběr vhodného standardu zajišťuje spolehlivou kvalitu displeje a lepší dlouhodobou kompatibilitu.
Často kladené otázky [FAQ]
Je DVI lepší než VGA pro hraní her nebo rychlé video?
Ano. DVI dodává přímý digitální signál, což pomáhá udržovat stabilní časování obnovy a konzistentní zarovnání pixelů. To snižuje šimření, chvění a pohybové artefakty, které se mohou objevit při analogových VGA/SVGA připojeních, zejména při vyšších rozlišeních.
Snižuje použití DVI-to-VGA adaptéru kvalitu obrazu?
Pokud adaptér převede digitální DVI signál na analogové VGA, může se snížit ostrost obrazu. Signál musí být převeden z digitálního na analogový, což může způsobit měkkost, drobné barevné posuny nebo časovou nestabilitu ve srovnání s přímým digitálním připojením.
Jak daleko můžete vést DVI nebo VGA kabel, aniž byste ztratili kvalitu?
DVI obvykle udržuje stabilní kvalitu i na středních délkách kabelů, protože využívá digitální přenos. VGA/SVGA je citlivější na vzdálenost. S rostoucí délkou kabelu se analogové signály mohou zhoršovat, což vede k rozmazání, duchům nebo barevnému zkreslení.
Proč VGA vypadá rozmazaně na moderních LCD monitorech?
Moderní LCD panely jsou digitální zařízení s pevnými pixelovými mřížkami. VGA vysílá analogový signál, který musí monitor převést do digitální podoby. Tato konverze může způsobit nedokonalé zarovnání pixelů, měkčí text a sníženou ostrost ve srovnání s nativním digitálním vstupem, jako je DVI.
Mám přejít z DVI na HDMI nebo DisplayPort?
Pokud váš systém podporuje vyšší rozlišení, audio přes video kabely nebo vysoké obnovovací frekvence, upgrade může přinést větší flexibilitu. Nicméně pro standardní 1080p nebo 1920 × 1200 displeje bez zvukových potřeb DVI stále poskytuje stabilní digitální video bez ztráty obrazu.
