Izolovaný hradlový bipolární tranzistor (IGBT) a MOSFET jsou oba zařízení řízená napětím navržená pro přepínací aplikace. Výrazně se však liší vnitřní strukturou, provozním chováním, ztrátovými charakteristikami, rychlostí přepínání a ideálním prostředím použití. Tento článek se bude zabývat klíčovými rozdíly mezi IGBT a MOSFET, včetně jejich struktury, principu činnosti, elektrického výkonu a dalších.
IGBT vs MOSFET: Přehled
Izolované hradlové bipolární tranzistory (IGBT) a výkonové MOSFETy jsou dva hlavní typy polovodičových spínačů používaných v výkonové elektronice. Obě zařízení jsou napěťově řízená a široce se používají v měničích, motorových pohonech, měničích a napájecích zdrojích. Jsou však optimalizovány pro různé provozní podmínky.
MOSFETy jsou obecně preferovány v aplikacích s nízkým až středním napětím a vysokou frekvencí, protože přepínají velmi rychle a mají nízké požadavky na výkon mechaniky hradlové mechaniky. IGBT naopak kombinují řízení MOS hradel s bipolárními vodivostními charakteristikami, což je činí vhodnými pro systémy s vysokým napětím a vysokým proudem.
IGBT vs MOSFET: Vnitřní struktura

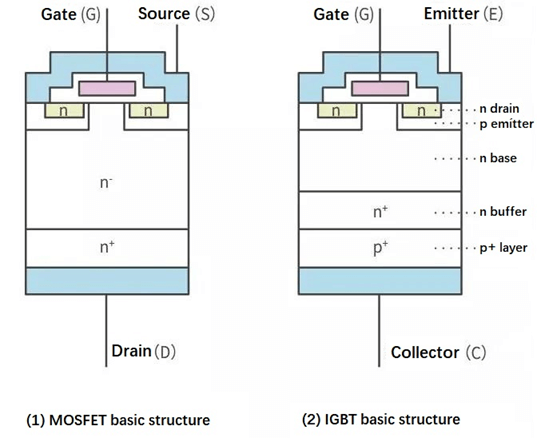

Jak je vidět na obrázku, výkonový MOSFET má vertikální vrstvenou strukturu s Gate (G) nahoře, Source (S) na horní straně a Drain (D) dole. Pod hradlem je tenká vrstva oxidu, která jej elektricky izoluje od polovodiče. Horní část obsahuje n+ zdrojových difuzí uvnitř oblasti p-typu tělesa, zatímco dolní část tvoří silná n− driftová oblast a n+ substrát připojený k drénu. Když je přivedeno napětí na hradle, v oblasti p-body vzniká inverzní kanál, který umožňuje proud proudu svisle od zdroje k odtoku přes oblast n− driftu. Protože jsou zapojeny pouze většinové nosné (elektrony v N-kanálovém zařízení), MOSFET se velmi rychle přepne a neukládá významný náboj ve své struktuře.
Naopak struktura IGBT na obrázku je nahoře podobná, s hradlem (G) a emitorem (E) uspořádanými přes n+ oblasti v p-bázi. Pod oblastí n− driftu je však dole přidána další vrstva kolektoru p+, čímž vzniká kolektor (C) terminál. Tato dodatečná p+ vrstva vytváří bipolární vodivostní cestu při zapnutí zařízení. Během provozu jsou z p+ kolektoru vstřikovány otvory do oblasti n− driftu, což vede k modulaci vodivosti. To snižuje pokles napětí při zapnutí při vysokém napětí a vysokém proudu. Protože však menšinové operátory jsou uloženy uvnitř driftové oblasti, IGBT zažívá pomalejší vypínání než MOSFET. Obrázek jasně zdůrazňuje tento klíčový strukturální rozdíl: MOSFET končí n+ drenážní vrstvou, zatímco IGBT obsahuje další p+ kolektorní vrstvu, která umožňuje bipolární chování.
IGBT vs MOSFET: Princip fungování
MOSFET funguje tak, že na svorku hradla aplikuje napětí, čímž vytváří elektrické pole, které vytváří vodivý kanál mezi odpadem a zdrojem. Jakmile je kanál vytvořen, proud teče úměrně napětí hradla nad prahem. Když je napětí na hradle odstraněno, kanál zmizí a vedení rychle ustane.
IGBT také používá napěťově řízené hradlo k vytvoření kanálu, ale jakmile začne vedení, do oblasti driftu jsou vstřikovány menšinové nosiče. Tato modulace vodivosti výrazně snižuje pokles napětí při zapnutí stavu při vysokém proudu. Při vypnutí se však tyto uložené nosné musí znovu spojit, což způsobuje pomalejší přepínání ve srovnání s MOSFETy.
IGBT vs MOSFET: Elektrické specifikace
MOSFETy
Běžně dostupné od nízkých napětí (20V–250V) až po přibližně 900V, s velmi nízkým odporem zapnutí (RDS(on)) při nižších napěťových hodnotách. Jejich aktuální schopnosti se výrazně liší v závislosti na balení a chlazení.
IGBT
Obvykle navržena pro vyšší napěťové hodnoty, jako jsou 600V, 1200V, 1700V a více. Místo RDS(on) jsou charakterizovány saturačním napětím kolektor-emitor (VCE(sat)). IGBT jsou lépe přizpůsobeny pro zvládání vysokého proudu při zvýšeném napětí, zejména v průmyslových a síťových aplikacích.
IGBT vs MOSFET: Výkon přepínání

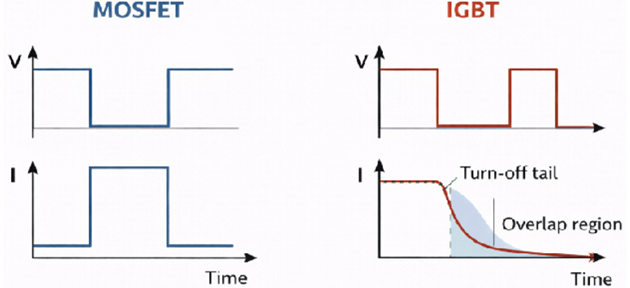

MOSFETy přepínají velmi rychle, protože pracují pouze na většinových nosičích. Jak je ukázáno na vlnovém průběhu, proud prudce stoupá a klesá, těsně sleduje přechod napětí. Při vypnutí proud téměř okamžitě klesá se stoupáním napětí, což vede k minimálnímu překryvu mezi napětím a proudem. Tento prudký přechod vede k nízkým ztrátám spínací energie a činí MOSFETy velmi vhodnými pro provoz na vysokých frekvencích.
Naopak IGBT vlna vykazuje výrazný otočný ocas. Ačkoliv napětí při vypnutí rychle stoupá, proud neklesá okamžitě. Místo toho postupně zaniká kvůli uloženým menšinovým nosičům v oblasti driftu. To vytváří překrývací oblast, kde současně existují vysoké napětí i proud, což zvyšuje spínací ztráty. Díky tomuto efektu tail current jsou IGBT obecně vhodnější pro nižší spínací frekvence než MOSFETy.
IGBT vs MOSFET: Ztráta vedení

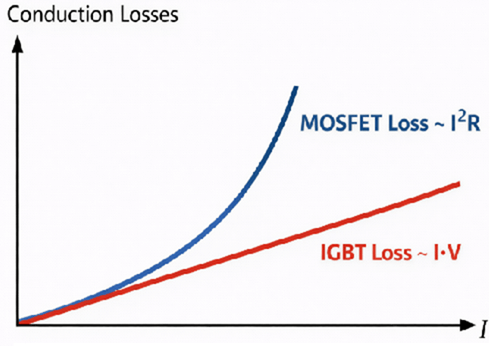

Ztráta vedení MOSFETu má kvadratický vztah k proudu. Křivka prudce stoupá, protože ztráta MOSFETu je úměrná I² × RDS(on). To znamená, že s rostoucím proudem se ztráta výkonu rychle zvyšuje. Při nízkých proudech zůstává ztráta malá kvůli nízkému zapnutému odporu. Při vyšších proudech však čtvercová členka proudu způsobuje prudký růst ztráty, což je důvod, proč se modrá křivka ohýbá vzhůru.
Naopak ztráta vedení IGBT roste téměř lineárně s proudem, jak ukazuje červená křivka přímky. Je to proto, že ztráta IGBT je přibližně úměrná VCE(sat) × I. Protože VCE(sat) se během vedení chová jako téměř konstantní pokles napětí, celková ztráta roste úměrně s proudem, nikoli exponenciálně.
Obrázek jasně ukazuje, že při nižších proudových úrovních mohou být ztráty MOSFETu nižší. Ale s rostoucím proudem roste křivka MOSFET a může překročit ztrátu IGBT. To vysvětluje, proč jsou IGBT často preferovány v aplikacích s vysokým proudem a vysokým výkonem, zatímco MOSFETy jsou efektivnější při nižších proudových úrovních.
IGBT vs MOSFET: tepelné charakteristiky
Tepelný výkon MOSFETu silně závisí na zapnutém odporu a spínacích ztrátách. S rostoucí teplotou roste RDS(on), což vede k vyšším ztrátám vedení. MOSFETy však obecně mají kladný teplotní koeficient, což usnadňuje sdílení proudu v paralelních konfiguracích.
IGBT také zažívají zvýšené VCE (saturace) s teplotou. Protože se často používají v modulech s vysokým výkonem, je zásadní správné pohlcování a návrh tepelného rozhraní. IGBT v energetických modulech obvykle obsahují integrované tepelné řídicí struktury pro lepší odvod tepla v průmyslových systémech.
IGBT vs MOSFET: požadavky na hradlové disky

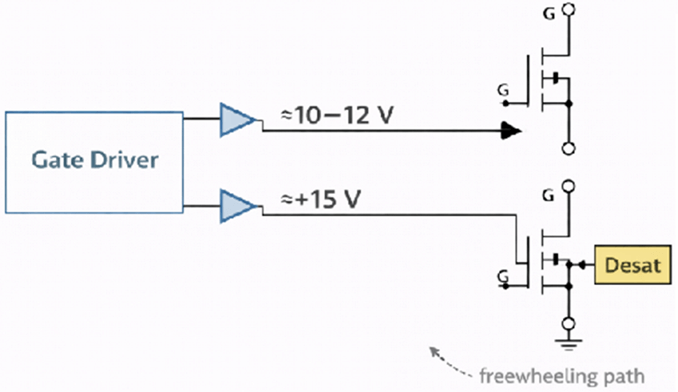

Obě zařízení jsou řízena napětím, ale požadavky na jejich hradlové pohony se liší v úrovni napětí a složitosti ochrany. Jak je vidět na obrázku, MOSFETy obvykle vyžadují asi 10–12 V na hradle pro plné vylepšení. Jejich vstup se chová jako kapacitní zátěž, takže měnič musí hlavně dodat dostatečný proud, aby se hradlo rychle nabíjelo a vybímalo. V mnoha aplikacích zůstávají obvody MOSFET hradlových pohonů relativně jednoduché.
Naopak IGBT běžně potřebují kolem +15V pro plné zapnutí. Obrázek také ukazuje blok proti desaturaci (Desat), který se často používá v obvodech IGBT ovladačů k detekci zkratu nebo přetížení. Protože IGBT zahrnují uložený náboj a vykazují zadní proud při vypínání, jejich ovladače často obsahují další ochranné a řídicí prvky. V systémech s vysokým výkonem může být také použito záporné hradlo bias k zajištění spolehlivého vypnutí.
IGBT vs MOSFET: Aplikace
| Oblast aplikace | Běžné použití MOSFETu | Běžné použití IGBT |
|---|---|---|
| Spínané zdroje (SMPS) | Vysokofrekvenční AC-DC a DC-DC zdroje pro počítače, servery, telekomunikační systémy | Zřídka používané kvůli pomalejší rychlosti přepínání |
| DC-DC měniče | Buck, boost, flyback, vpřed a rezonanční měniče | Používá se pouze v průmyslových stejnosměrných měničích s vyšším napětím |
| Synchronní rektifikace | Nahrazuje diody v nízkonapěťových měničích pro vyšší účinnost | Obvykle se nepoužívá |
| Systémy napájené bateriemi | Přenosná elektronika, powerbanky, systémy správy baterií | Omezené použití |
| Automobilová elektronika | Systémy 12V/48V, LED ovladače, palubní nabíječky, řízení nízkonapěťových motorů | EV trakční měniče, pohony vysokonapěťových motorů |
| Obnovitelné zdroje energie | Mikroinvertory, malé solární konvertory, MPPT obvody | Velké solární měniče, střídače připojené k síti |
| Průmyslové motorové pohony | Malé stejnosměrné motory, servopohony | Velké střídavé indukční motory, VFD systémy |
| Elektromobily (EV) | Pomocné napájecí systémy, DC-DC měniče | Hlavní trakční měniče, řízení pohonu |
| Indukční ohřev | Systémy vytápění s nízkým až středním výkonem | Vysokovýkonné průmyslové indukční vytápění |
| UPS Systems | Nízko až střední power-ups | Výkonné průmyslové UPS systémy |
| Svářecí stroje | Lehké svařovací invertory | Průmyslové svařovací zařízení |
| Železniční systémy | Není běžné | Trakční měniče a vysokonapěťové pohonné systémy |
| Korekce účiníku (PFC) | Vysokofrekvenční stupně PFC | Středofrekvenční průmyslové PFC systémy |
| Audio zesilovače | Zesilovače třídy D | Obvykle se nepoužívá |
| Vysokonapěťový přenos | Limited | HVDC měniče a vysokovýkonné spínací systémy |
IGBT vs MOSFET: Výhody a nevýhody
MOSFET Výhody
• Velmi rychlá rychlost přepínání
• Nízké spínací ztráty při vysokých frekvencích
• Jednoduché a nízkoenergetické požadavky na hradlo
• Nízké ztráty vodivosti při nízkém až středním napětí
• Vynikající výkon ve vysokofrekvenčních měničích
• Snadné paralelní spojení díky kladnému teplotnímu koeficientu
Nevýhody MOSFETu
• Zapnutý odpor (RDS(on)) se výrazně zvyšuje při vyšších napěťových hodnotách
• Ztráta vedení prudce stoupá při vysokém proudu (chování I²R)
• Méně vhodné pro průmyslové systémy s velmi vysokým napětím
• Může být citlivý na napěťové špičky a lavinové napětí
IGBT Výhody
• Silná schopnost vysokého napětí (600V a více)
• Nižší ztráta vodivosti při vysokých úrovních proudu
• Vhodné pro vysokovýkonné a průmyslové aplikace
• Dostupné v robustních pouzdrech výkonových modulů
• Lepší účinnost v systémech s vysokou frekvencí a vysokým výkonem
Nevýhody IGBT
• Pomalejší rychlost přepínání ve srovnání s MOSFETy
• Vyšší spínací ztráty při vysokých frekvencích
• Výstupní proud na konci zvyšuje ztráty energie při spínání
• Složitější požadavky na pohon a ochranu hradel
• Není ideální pro aplikace s velmi vysokou frekvencí
IGBT vs MOSFET: Spolehlivost a chování při selhání
| Aspekt | MOSFET | IGBT |
|---|---|---|
| Hlavní příčiny selhání | Přetížení, nadproudění, přehřátí, lavinové napětí | Nadproud, zkraty, zaseknutí, přehřátí |
| Citlivost na napětí | Citlivý na přepětí zdroje odpadu a průlom hradlových oxidů | Citlivý na přepětí kolektor-emitor a podmínky desaturace |
| Tepelné chování při poruchě | Ztráta I²R zvyšuje teplotu; Tepelný únik možný, pokud není správně chlazen | Uložený náboj způsobuje rychlý nárůst teploty během poruchových podmínek |
| Odolnost vůči zkratu | Obecně jsou tolerantnější v nízkonapěťových systémech; možné rychlejší vypnutí | Omezená doba odolnosti při zkratu (typicky mikrosekundy); Kritická specifikace |
| Dopad uloženého náboje | Žádný významný uložený náboj (zařízení s většinovým nosičem) | Ukládání menšinových nosičů zvyšuje stres během vypnutí |
| Běžný režim selhání | Obvykle selže krátce mezi drenem a zdrojem | Obvykle selže krátce mezi kolektorem a emitorem |
| Zranitelnost vůči oxidu brány | Tenký oxid hradla může být poškozen napěťovými špičkami | Struktura hradla je robustní, ale stále vyžaduje řízené napětí pohonu |
| Požadavky na ochranu | Omezení proudu, TVS diody, správný návrh hradlového rezistoru | Detekce desaturace, měkké vypnutí, aktivní svorkování, tepelný monitoring |
| Snadná ochrana | Snazší ochrana v systémech s vysokou frekvencí a nízkým napětím | Vyžaduje pokročilejší ochranu v aplikacích s vysokým výkonem |
| Typická úroveň rizika aplikace | Aplikace s nižší hustotou výkonu | Výkonné průmyslové systémy s vyšší úrovní stresu |
IGBT vs MOSFET: Efektivita podle frekvenčního rozsahu
Účinnost mezi IGBT a MOSFETy silně závisí na frekvenci spínání, protože celková ztráta zahrnuje jak ztráty při vodivosti, tak při spínání. S rostoucí frekvencí se ztráta v přepínání stává významnější, což ovlivňuje, které zařízení funguje lépe.
• Nízké frekvence (pod 20 kHz) – IGBT jsou často efektivnější v systémech s vysokým napětím a vysokým proudem. Spínací ztráta je v tomto rozsahu relativně malá a IGBT těží z nižší ztráty vodivosti díky stabilnímu saturačnímu napětí. To je činí vhodnými pro pohony motorů, průmyslové měniče a další výkonné aplikace.
• Středofrekvenční rozsah (20–50 kHz) – důležité jsou jak ztráty při vodivosti, tak při spínání. IGBT začínají vykazovat vyšší ztráty v přepínání kvůli zadnímu proudu, zatímco MOSFETy přepínají rychleji a zvládají vyšší frekvence efektivněji. Nejlepší volba závisí na úrovni napětí, poptávce po proudu a tepelném návrhu.
• Vysoké frekvence (nad 100 kHz) – MOSFETy jasně překonávají IGBT. Při těchto rychlostech převládá ztráta při spínání a MOSFETy mají mnohem nižší spínací energii a žádný zadní proud. Pro vysokofrekvenční měniče a napájecí zdroje jsou MOSFETy obvykle lepší volbou.
Může IGBT nahradit výkonový MOSFET?
IGBT nemůže vždy přímo nahradit MOSFET. Ačkoliv jsou oba napěťově řízené spínače, jejich rychlost spínání, vedení a požadavky na hradlové pohony se liší. Ve vysokofrekvenčních obvodech může výměna MOSFETu za IGBT vést k nadměrným ztrátám v přepínání a tepelným problémům.
Nicméně v aplikacích s vysokým napětím a nižší frekvencí, jako jsou motorové pohony, může IGBT někdy nahradit MOSFET, pokud je konstrukce optimalizována pro přepínací frekvenci a tepelný výkon. Před jeho náhradou je nutné pečlivě vyhodnotit napěťové jmenovité hodnoty, rychlost spínání a úbytky výkonu.
Budoucnost IGBT a MOSFET
Budoucnost technologií IGBT a MOSFET bude formována požadavky na efektivitu a vysoce výkonné aplikace. IGBT budou i nadále dominovat vysokonapěťovým a těžkým průmyslovým systémům, jako jsou motorové pohony a velké měniče obnovitelné energie, díky své odolnosti a cenové výhodě. Mezitím MOSFETy – zejména typy s širokým pásmem jako SiC a GaN – rychle rostou v elektrických vozidlech, rychlých nabíječkách a kompaktních zdrojích díky rychlejšímu přepínání a vyšší účinnosti.
Závěr
Volba mezi IGBT a MOSFETem závisí především na úrovni napětí, poptávce proudu a frekvenci spínání. MOSFETy jsou vhodnější pro aplikace s vysokým a nízkým až středním napětím, protože přepínají rychleji a mají nižší ztráty při přepínání. IGBT jsou naopak vhodnější pro průmyslové aplikace s vysokým napětím a vysokým proudem, jako jsou motorové pohony a měniče, zejména při provozu na středních nebo nízkých spínacích frekvencích. Stručně řečeno, zvolit MOSFET pro rychlost a efektivitu při vyšších frekvencích a IGBT pro zvládnutí vyšších výkonových a napěťových úrovní.
Často kladené otázky [FAQ]
Q1. Jaký je hlavní rozdíl mezi IGBT a MOSFET jednoduše řečeno?
Hlavní rozdíl je v tom, že MOSFETy jsou rychlejší a lepší pro aplikace s vysokým napětím, nízkým až středním napětím, zatímco IGBT zvládají vyšší napětí a proud efektivněji, ale přepínají pomaleji.
Q2. Co je lepší pro motorové pohony: IGBT nebo MOSFET?
Pro vysokonapěťové průmyslové motorové pohony (400V+) jsou obvykle preferovány IGBT. Pro řízení motorů s nízkým nebo vysokým napětím jsou MOSFETy často efektivnější díky rychlejšímu přepínání.
Q3. Proč mají IGBT koncový proud?
IGBT ukládají menšinové nositele během vedení. Při vypnutí se tyto nosné musí znovu spojit, což způsobuje pomalý útlum proudu známý jako tail current, který zvyšuje spínací ztráty.
Q4. Proč se odpor zapnutí MOSFETu zvyšuje s napětím?
MOSFETy s vyšším napětím vyžadují silnější oblast driftu k blokování napětí. To zvyšuje odpor (RDS(zapnuto)), což vede k vyšším ztrátám vodivosti při vyšších napěťových hodnotách.
Q5. Lze MOSFETy použít ve vysokonapěťových aplikacích nad 600V?
Ano, ale účinnost může klesnout kvůli zvýšenému RDS(on). Ve velmi vysokonapěťových systémech (800V–1200V) jsou IGBT často praktičtější a nákladově efektivnější.
Q6. Jsou IGBT stále relevantní s nástupem SiC a GaN zařízení?
Ano. IGBT jsou stále široce používány v nákladově citlivých, výkonných průmyslových systémech. Zatímco SiC a GaN nabízejí vyšší účinnost, IGBT jsou stále ekonomičtější pro mnoho středněfrekvenčních aplikací.
Q7. Které zařízení je jednodušší na paralelní zapojení: IGBT nebo MOSFET?
MOSFETy se obecně lépe paralelně dělají, protože mají kladný teplotní koeficient, což pomáhá automaticky vyvažovat proud mezi zařízeními.
