Pouzdro 0603 je běžná povrchová montáž pro pasivní komponenty, protože vyvažuje malou velikost, užitečný elektrický výkon a praktickou montáž. I když je to standard, správné použití stále závisí na kontrole rozměrů, hodnot, detailů odtlačků a rozdílů dílů. Tento článek jasně poskytuje informace o základech 0603, limitech, výběru dílů, kontrolách otisků, běžných chybách a konečných krocích kontroly.

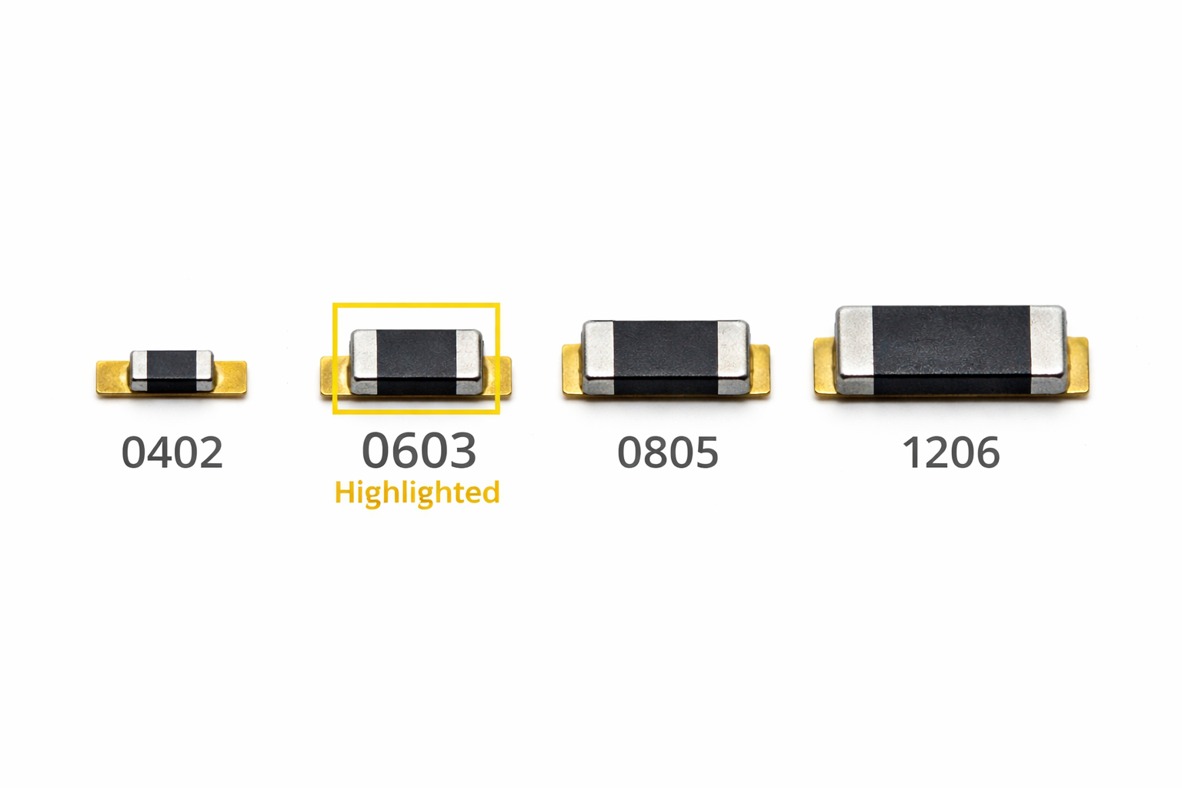

Základy balíčku 0603
Pouzdro 0603 je běžná povrchová montáž používaná pro pasivní komponenty. Název odpovídá imperiálnímu kódu velikosti, což znamená, že díl je asi 0,06 palce dlouhý a 0,03 palce široký. Je dostatečně malý, aby ušetřil místo na desce, ale zároveň dostatečně velký pro standardní montáž a manipulaci.
Tato velikost se používá, protože nabízí praktickou rovnováhu mezi kompaktní velikostí a širokou dostupností. Funguje dobře v mnoha typech obvodů a často je snadno dostupný u různých dodavatelů. Je to také běžná volba, když návrh potřebuje standardní díly, které lze flexibilněji získat.

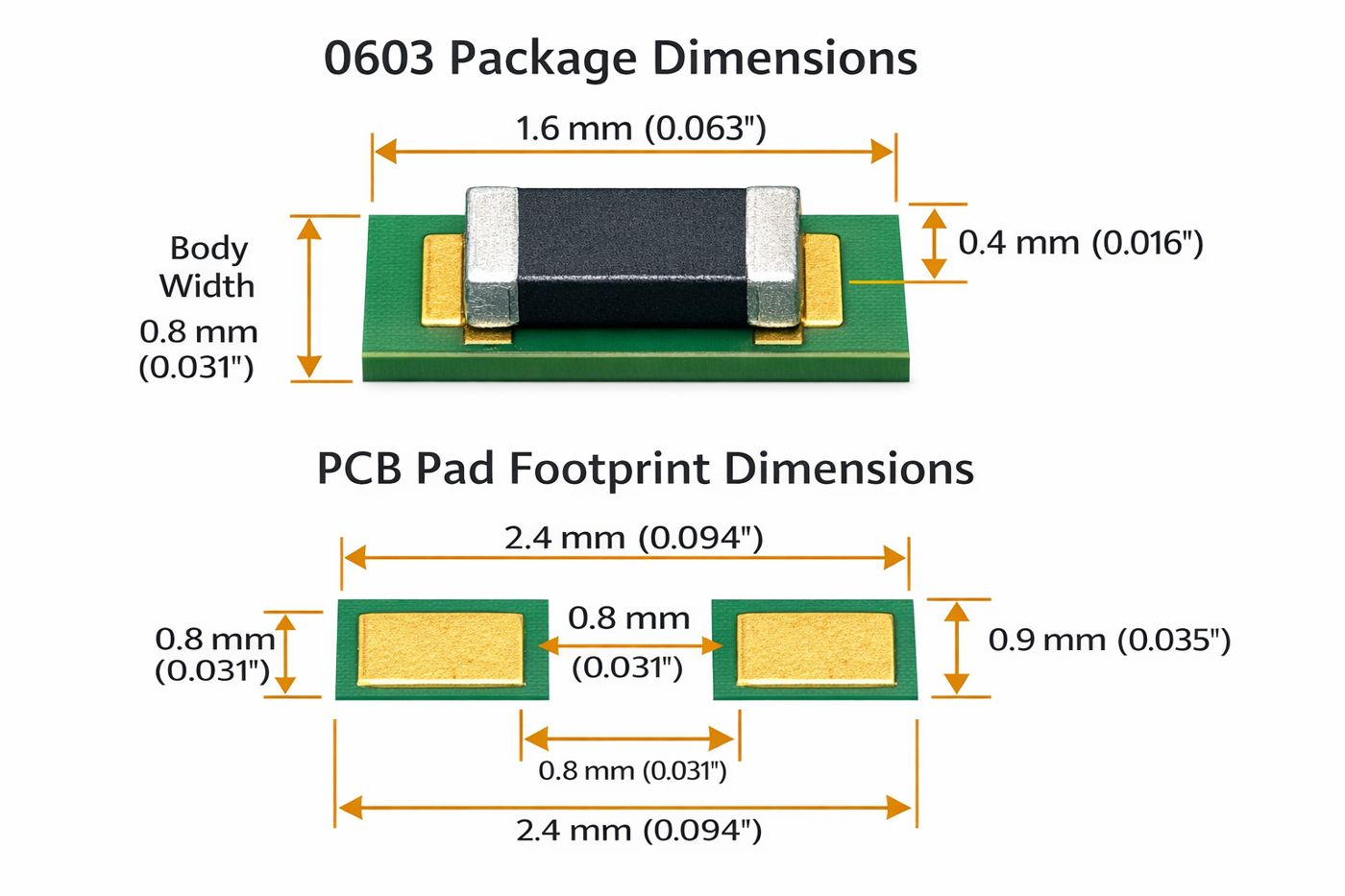

Základy velikosti a rozměrů 0603
Součást těla 0603 je přibližně následující:
• Délka: 1,55 ± 0,05 mm
• Šířka: 0,85 ± 0,05 mm
• Výška: 0,45 ± 0,05 mm
Pojmenování 0603 může být matoucí, protože kód balení je často založen na imperiálním systému, zatímco datasheety obvykle uvádějí rozměry v milimetrech. To může vést k chybám při výběru, pokud je název balíčku kontrolován bez ověření skutečné velikosti. Pro prevenci chyb si společně prostudujte kód balíčku, fyzické rozměry a doporučený vzor pozemku.
Elektrické limity komponent 0603
Rezistory 0603
Rezistory 0603 jsou dostupné v širokém rozsahu hodnot odporu, včetně velmi vysokých hodnot. Mnohé mají výkon kolem 1/10 W nebo 1/16 W, i když přesné parametry se liší podle dílu. Běžné jsou také možnosti s omezenou tolerancí. Jejich hlavním limitem je rozptyl energie, protože malý balení může uvolnit jen omezené množství tepla.
Kondenzátory 0603
Kondenzátory 0603 šetří místo, ale kapacita a napěťové zatížení se často střídají ve stejné velikosti pouzdra. Verze s vyšším napětím mohou nabídnout nižší hodnoty kapacity. Při hodnocení hodnocení je také nutné pečlivě zvážit elektrický stres.
0603 Induktory
Induktory 0603 podporují kompaktní uspořádání, ale mají nižší indukčnost, proudové parametry a limity sytosti než větší velikosti. Jsou méně vhodné, pokud je potřeba vyšší proud nebo větší uložená magnetická energie.
Praktická limity velikosti
Pouzdro 0603 je vhodné, když je málo místa a elektrické nároky zůstávají střední.
• Používejte 0603, pokud požadované hodnoty zůstávají pohodlně v limitech dílů.
• Zvolit větší pouzdro, když se napájení, proud, napěťová rezerva nebo skladování energie stávají kritickejšími.

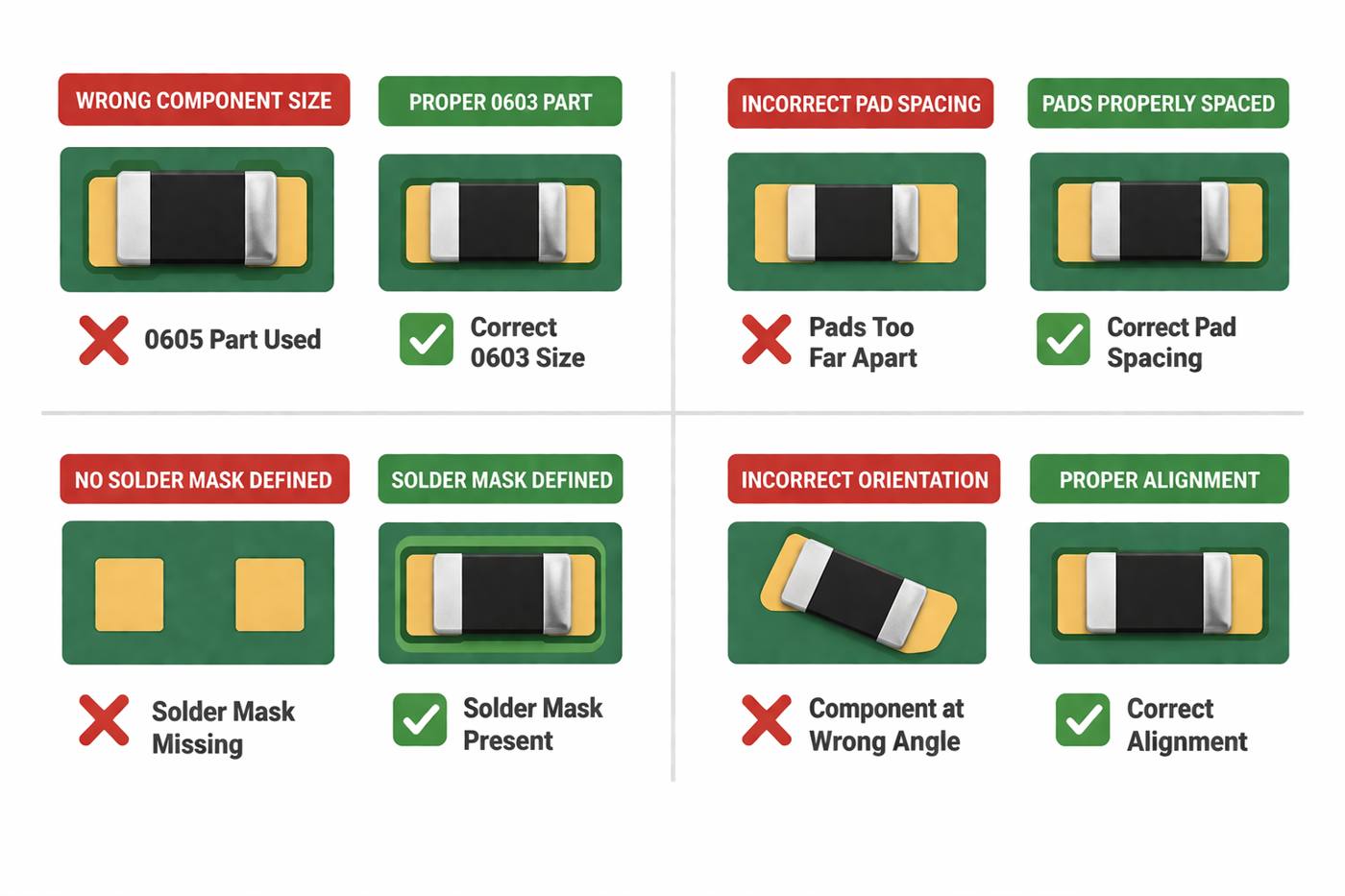

Běžné chyby v balení 0603
| Běžná chyba | Proč to způsobuje problémy? | Jak se tomu vyhnout? |
|---|---|---|
| Za předpokladu, že všechny díly 0603 mají stejnou plochu | Velikost podložky, rozestupy a detaily terminálů se mohou lišit mezi jednotlivými díly. | Zkontrolujte doporučený vzor pozemku a výkres balíčku v datasheetu. |
| Záměna imperiálních a metrických kódů | To může vést k volbě nesprávné velikosti komponentu. | Před výběrem dílu ověřte skutečné rozměry v milimetrech. |
| Použitím 0603 bez dostatečné elektrické rezervy | Malé balení mají omezenou výkonnost, proud a napětí. | Projděte si skutečné provozní podmínky a podle potřeby zvolte větší balení. |
| Výběr pouze podle názvu balíčku | Součást může fyzicky pasovat, ale stále nesplňuje požadovaný elektrický výkon. | Zkontrolujte hodnotitosti, tolerance a limity aplikace spolu s velikostí balení. |
Závěr
Výběr dílu 0603 není jen o šetření místa na desce. Pouzdro musí také odpovídat napětím, proudu, napájení a tepelným potřebám obvodu a plocha PCB musí odpovídat skutečnému dílu. Pečlivá kontrola rozměrů, uspořádání půdy, elektrické rezervy, alternativního usazení dílů a detailů montáže pomáhá předcházet chybám ve velikosti, špatnému pájení, problémům s nesouladem a problémům se spolehlivostí. Závěrečné kontroly potvrzují, že balení stále odpovídá plnému designu.
Často kladené otázky [FAQ]
Lze komponenty 0603 pájet ručně?
Ano. Lze je pájet ručně, ale jsou těžší na manipulaci než větší balení.
Jsou komponenty 0603 vhodné pro aplikace s vysokými vibracemi?
Ne vždy. Je potřeba je pečlivě umístit a pájet, aby se předešlo problémům se spolehlivostí.
Ovlivňují komponenty 0603 výkon při vysokých frekvencích?
Ano. Jejich velikost a uspořádání mohou ovlivnit výkon obvodu při vysokých frekvencích.
Jsou všechny kondenzátory 0603 stejně stabilní?
Ne. Stabilita závisí na typu kondenzátoru a provozních podmínkách.
Měly by být komponenty 0603 derované?
Ano. Snížení výkonu zvyšuje spolehlivost a přidává bezpečnostní rezervu.
Kdy by se měly komponenty 0603 vyhýbat?
Vyhněte se jim, pokud konstrukce vyžaduje vyšší výkon, snadnější opravy nebo větší mechanickou spolehlivost.
