Dvoupinové konektory jsou malé součástky, které umožňují průchod napájecích nebo jednoduchých signálů mezi dvěma body pouze se dvěma kontakty. Jejich konstrukce, parametry a těsnění ovlivňují teplo, odolnost vůči vibracím a dlouhodobou stabilitu. Tento článek vysvětluje díly, styly, hodnotitosti, velikosti vodičů, použití, výběr, instalaci, bezpečnost, péči a podrobně odpovídá na běžné otázky.

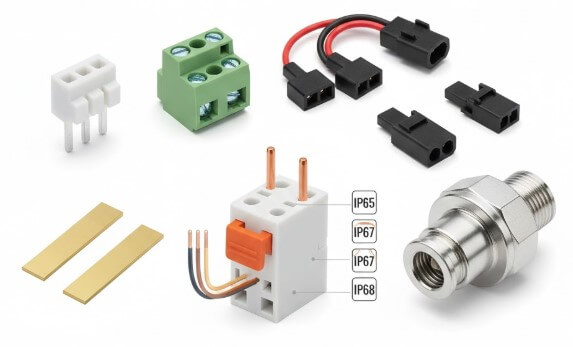

Přehled 2-pinového konektoru
Dvoupinový konektor je kompaktní elektrická součástka se dvěma kovovými kontakty, které umožňují tok napájení nebo jednoduchého signálu mezi dvěma body. Jedna strana má kolíky a druhá má odpovídající zásuvky. Když se spojí, dráty zůstávají zarovnané, izolované a pevně držené na místě.
Protože má pouze dvě cesty, dvoupinový konektor často zpracovává základní napájení a zapnutí/vypnutí. Vhodná volba pomáhá regulovat teplo, odolávat vibracím a udržovat stabilní spojení po dlouhou dobu. Znalost jeho struktury a parametrů usnadňuje přizpůsobení konektoru k práci a její bezpečnou údržbu.

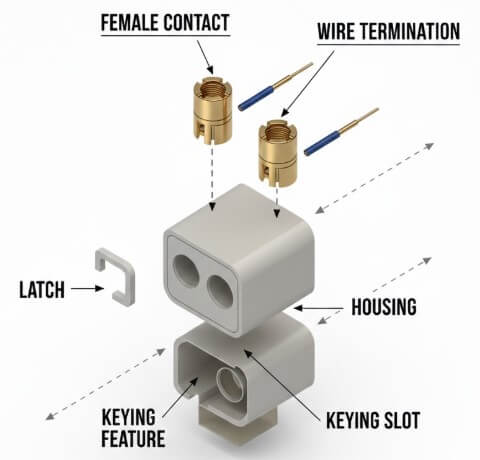

Hlavní části 2pinového konektoru
• Pouzdro – Vnější obal, který izoluje součástky uvnitř, udržuje kontakty správně rozestavěné a pomáhá chránit prsty před živým kovem.
• Kontakty/svorky – kovové části, které se při připojení dotýkají a přenášejí elektrický proud.
• Ukončení vodiče – Oblast, kde je drát připojen ke kontaktu, například krimpování, pájecí bod, šroub nebo pružinová svorka.
• Zámkové / udržovací funkce – Klipy, západky nebo jiné tvary, které pomáhají zabránit tomu, aby se zástrčka a zásuvka nechtěně roztrhly.
• Polarizace/klíčování – speciální tvary nebo klávesy, které zajišťují, že konektor lze správně zapojit.

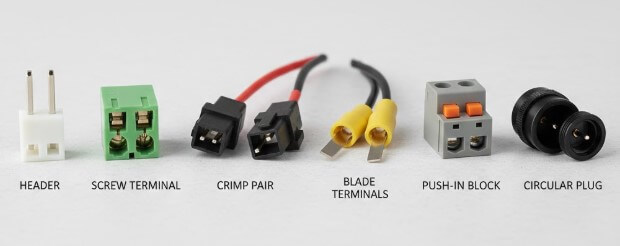

Běžné styly dvoupinových konektorů
| Styl 2pinového konektoru | Silné stránky | Typické použití |
|---|---|---|
| Hlavička pinu + pouzdro | Malý, levný a snadno montovatelný na desky plošných spojů | Nízkoenergetické desky a krátké vnitřní připojení |
| Šroubový svorkový blok | Utahuje se nástrojem, snadno se přepojí a funguje s tlustším drátem | Ovládací panely a vstupní/výstupní body napájení |
| Krimpovací zástrčka + zásuvka | Pevné držení, dobře zvládá vibrace, dobré na kabelové svazky | Elektroinstalace vozidel a pohybové stroje |
| Čepe/lopatové terminály | Vedou vyšší proud a umožňují rychlé připojení/odpojení | Vnitřní zařízení a hlavní napájecí cesty |
| Konektor pružiny na zasunutí | Na zapojení nejsou potřeba žádné nástroje, rychle se instaluje | Nízkonapěťové obvody a malé rozvodné krabice |
| Kruhová 2pinová napájecí zástrčka | Kulatý obal lze utěsnit, často závitovým zámkem | Venkovní napájecí spoje a dálkové jednotky |
Elektrické parametry pro dvoupinový konektor
| Parametr | Co to znamená | Hodnoty / Tipy |
|---|---|---|
| Napěťové označení | Nejvyšší bezpečné pracovní napětí mezi kontakty | Malý dvoupinový kolík: ~50–250 V; typy napájení: až ~250–500 V |
| Proudový výkon | Maximální proud na kontakt bez přehřátí | Signál: ~1–3 A; výkon: ~10–30+ A |
| Kontaktní odpor | Jak moc spojené kontakty odporují proudovému toku | Nižší je lepší (desítky mΩ); Zkontrolujte limity v datasheetu |
| Kapacita energie | Bezpečné watty (V × A) pro konektor | Řiďte se deratingovým diagramem; vyšší teplota znamená menší zátěž |

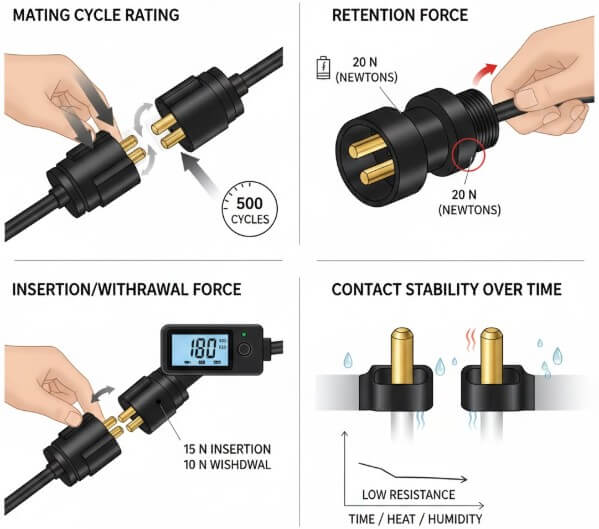

Mechanická spolehlivost 2pinového konektoru
• Hodnocení párovacího cyklu – Ukazuje, kolikrát lze 2pinový konektor zapojit a odpojit, než začne opotřebení ovlivňovat jeho výkon.
• Zadržovací síla – Tahová síla potřebná k oddělení obou polovin. Silné západky nebo závitové části pomáhají dvoupinovému konektoru zůstat na místě při pohybu nebo vibracích.
• Síla zasunutí/vytahování – Jak těžké je spojit 2pinový konektor a rozdělit ho. Musí být dostatečně pevný pro dobrý kontakt, ale ne tak těsný, aby se s ním těžko manipulovalo.
• Stabilita kontaktu v čase – Jak dobře kovové kontakty v dvoupinovém konektoru udržují tlak a nízký odpor při stárnutí, i když jsou vystaveny teplu, vlhkosti nebo drobným pohybům.
Ochrana životního prostředí a duševního vlastnictví pro 2pinové konektory
| IP hodnocení | Ochrana proti prachu | Ochrana vody |
|---|---|---|
| IP65 | Zcela nebo většinou zablokovaný prach | Nízkotlaké vodní trysky z libovolného směru |
| IP67 | Úplně nepropínavé | Krátkodobé ponoření do vody až do hloubky asi 1 m |
| IP68 | Úplně nepropínavé | Dlouhodobé ponoření podle specifikace výrobce |
Přizpůsobení průřezu vodičů a izolace pro dvoupinový konektor
Dvoupinový konektor funguje nejlépe, když velikost vodiče odpovídá jeho krimpování, svorce nebo pájení oblasti. Měřič vodičů musí také odpovídat proudu v obvodu, aby se kabel časem nepřehříval ani neuvolnil.
Pomocí měděného drátu níže uvedené rozsahy poskytují jednoduchý výchozí bod pro běžné nízkonapěťové dvoupinové spoje:
| AWG Size | Přibližný rozsah proudu* | Typická úroveň použití 2-pinů |
|---|---|---|
| 24–22 | ~1–3 A | Velmi nízkoenergetické signálové a řídicí linky |
| 20–18 | ~3–7 A | Lehký stejnosměrný proud pro malé zátěže |
| 16–14 | ~7–15 A | Střední stejnosměrné napájení |
| 12–10 | ~15–30 A | Stejnosměrné přívody s vyšším proudem |

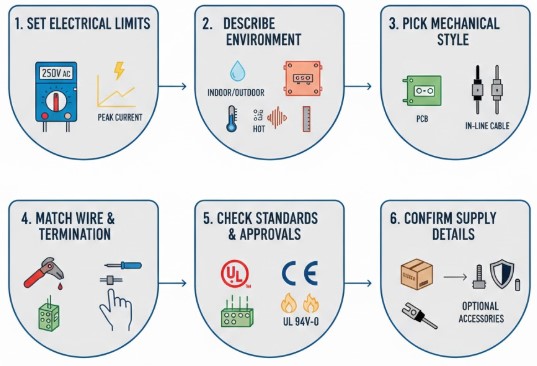

Krok za krokem výběr 2pinového konektoru
• Nastavte elektrické limity – Zaznamenejte normální a špičkové napětí a proud, včetně startovacích přepětí, a přidejte bezpečnostní rezervu.
• Popište prostředí – Zapisujte, zda je uvnitř nebo venku, a zda tam bude voda, prach, vibrace, chemikálie nebo vysoké/nízké teploty.
• Vyberte mechanický styl – Rozhodněte se, zda se 2pinový konektor uchytí na PCB, panel nebo kabel, a zkontrolujte, kolik místa máte a jak se k němu dosáhne.
• Sladit drát a zakončení – Vyberte si krimpování, pájku, šroubovou svorku nebo zasunutí podle toho, kolik jich budete vyrábět a jak často budou servisovány.
• Kontrola standardů a schválení - Výběr rodin konektorů, které splňují požadované bezpečnostní a hořlavé hodnoty.
• Potvrdit údaje o dodávce – Ověřit sklad, odpovídající díly, doporučené nástroje a jakékoli doplňky, jako jsou boty nebo zadní skořepiny.
Použití 2pinových konektorů
Spotřební elektronika
Dvoupinové konektory propojují kabely baterie, malé ventilátory a LED podsvícení. Fungují zde dobře, protože obvody potřebují jen dva vodiče v kompaktní, levné podobě.
LED osvětlení
V LED páskách a modulech 2pinové konektory přenášejí stejnosměrné napájení a udržují polaritu čistou. Umožňují snadno spojovat sekce a zvládat základní elektrické zapojení.
Automobilový průmysl
U lamp, malých akčních členů, senzorů a čerpadel poskytují odolné dvoupinové konektory stabilní napájení a signály při zvládání tepla, vibrací a vlhkosti.
Průmyslové stroje
Motory, ventily, koncové spínače a stejnosměrné napájení často spoléhají na dvoupinové konektory. Nabízejí jasná plus/minus propojení a usnadňují výměnu a testování.
Telekomunikace a sítě
Rádia a dálkové jednotky používají dvoupinové konektory pro stejnosměrné napájení. Nízký počet pinů šetří místo a zároveň zajišťuje spolehlivý výkon.
Instalační příručka 2-pinového konektoru
Používejte správné nástroje
Použijte speciální krimpovací nástroj, správný momentový šroubovák na šroubové svorky a odstraňovač drátů, který nepoškodí měď.
Pečlivě připravte dráty
Odstraňte jen potřebnou délku. Příliš mnoho holého vodiče může způsobit zkraty; příliš málo kontaktu oslabuje. Pokud je potřeba, lehce zatočený drát.
Sestavit a zajistit spojení
Zatlačte kabely úplně, ujistěte se, že zámky nebo západky cvaknou, a přidejte úlevu od napětí, aby jakýkoli tah převzal kabel, ne kontakty.
Otestujte před uzavřením
Použijte multimetr k ověření polarity a spojitosti. U základních obvodů dodržujte jakékoli další testovací kroky ve svých standardech.
Řešení problémů a péče o 2pinový konektor
| Symptom | Pravděpodobná příčina | Doporučená akce |
|---|---|---|
| Přerušovaná ztráta výkonu | Uvolněný šroub, slabé zahnutí nebo špatné západky | Utáhněte nebo znovu utáhněte spoj, vyměňte dvoupinový konektor |
| Místní hot spot nebo vůně | Příliš velký proud nebo vysoký kontaktní odpor | Snižte zátěž, vyberte větší 2pinový konektor a vyměňte kontakty |
| Viditelná koroze | Vstup vody nebo agresivní chemikálie | Vyměňte konektor a přepněte na uzavřený 2pinový typ |
| Prasklé pouzdro nebo západka | Kabel zatažený příliš silně nebo zasažen | Přidejte úlevu od napětí, přesměrujte kabel a vyměňte díly |
Závěr
Dvoupinový konektor funguje dobře pouze tehdy, když jeho součástky, parametry, velikost vodičů a těsnění odpovídají práci a prostředí. Dodržováním kroků, tabulek a kontrol v tomto průvodci může každé 2pinové spojení zůstat chladné, bezpečné a spolehlivé, přičemž chyby se časem lépe odhalují, opravují a předcházejí.
Často kladené otázky [FAQ]
Z jakého materiálu jsou 2pinové konektorové kontakty?
Kontakty jsou obvykle z mědi nebo slitiny mědě s cínu, niklem nebo pozlacením.
Z jakého materiálu je pouzdro dvoupinového konektoru?
Pouzdro je odlité z plastů, jako je nylon nebo PBT.
Může dvoupinový konektor přenášet jak napájení, tak data?
Ano, může přenášet napájení a nízkorychlostní signály, pokud je obvod navržen pro tento účel.
Co se stane, když je DC polarita na dvoupinovém konektoru obrácena?
Opačná polarita může zařízení zastavit, spouštěcí části nebo poškodit nechráněnou elektroniku.
Jak často by měly být 2pinové konektory kontrolovány v terénu?
Zkontrolujte je při každé plánované údržbě nebo servisní návštěvě na uvolněnost, praskliny nebo korozi.
