2N3904 a 2N2222 patří mezi nejrozšířenější NPN bipolární tranzistory v elektronických obvodech. Obě zařízení fungují jako elektronické spínače a zesilovače signálu, avšak liší se v proudové schopnosti, uspořádání, tepelném chování a síle při pohánění zátěže. Pochopení těchto rozdílů vám pomůže vybrat nejvhodnější tranzistor pro obvody, jako jsou LED ovladače, reléové řadiče, rozhraní senzorů a řídicí systémy malých motorů. Porovnáním jejich pinoutů, specifikací, aplikací a výkonových charakteristik můžete určit, které zařízení lépe odpovídá konkrétnímu elektronickému designu.

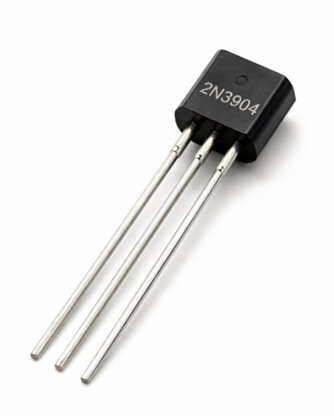

Přehled 2N3904
2N3904 je křemíkový NPN tranzistor navržený pro zesílení malých signálů a přepínání s nízkou spotřebou energie. Má tři terminály; základnu, kolektor a emitor, a funguje tak, že malý základní proud řídí větší proud tekoucí ze sběrače do emitoru. Díky své kompaktní velikosti, nízkým nákladům a stabilnímu výkonu je 2N3904 široce využíván ve stupních zesilování signálu, přepínacích obvodech a dalších nízkoenergetických elektronických aplikacích.

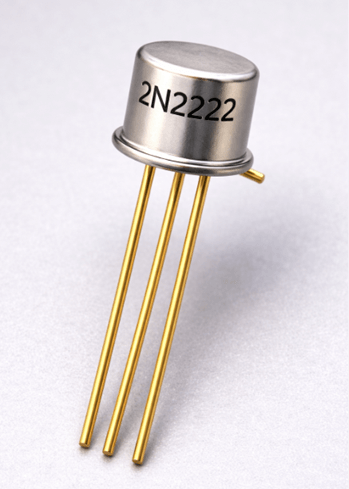

Co je 2N2222?
2N2222 je podobný NPN tranzistor, ale navržený pro zvládnutí vyšších proudových zátěží. Používá se pro spínání a zesilování signálu, přičemž malý základní vstup řídí tok proudu mezi kolektorem a emitorem. 2N2222 je známý tím, že zvládá vyšší proud než mnoho tranzistorů s malým signálem, což jej činí vhodným pro různé spínací a řídicí aplikace.
2N3904 vs 2N2222 Pinout

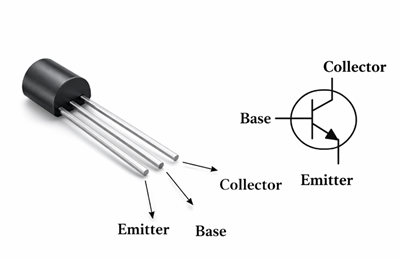

2N3904 Pinout
| Pin | Jméno | Popis |
|---|---|---|
| 1 | Emitor | Terminál, kde proud opouští tranzistor |
| 2 | Základ | Řídí vedení tranzistoru |
| 3 | Collector | Terminál, kde proud vstupuje do tranzistoru |

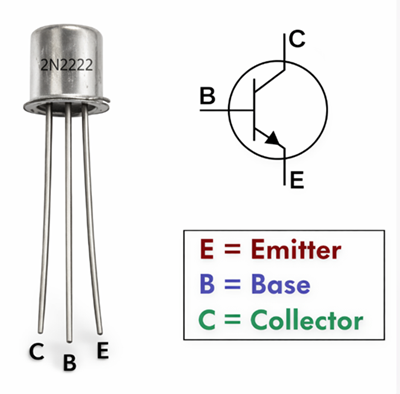

2N2222 Pinout
| Pin | Jméno | Popis |
|---|---|---|
| 1 | Základ | Řídí vedení tranzistoru |
| 2 | Collector | Proud vstupuje do tranzistoru |
| 3 | Emitor | Proud opouští tranzistor |
Rozdíly v balení
Balíček 2N3904
2N3904 je obvykle balen v plastovém obalu TO-92. Tento typ pouzdra je levný a kompaktní, což ho činí běžným v nízkoenergetických elektronických produktech, jako jsou spotřebitelská zařízení, senzory a malé řídicí obvody. Plastové pouzdra poskytují střední tepelný výkon a jsou vhodná pro obvody s relativně nízkým spotřebou energie.
Balíček 2N2222
Tradiční 2N2222 často používá kovové pouzdro TO-18. Kovová pouzdra vedou teplo efektivněji než plastová, což umožňuje tranzistoru zvládat vyšší proudy a teploty. Plastové verze jako PN2222A jsou také široce používány a poskytují podobné elektrické vlastnosti v pouzdru TO-92.
Specifikace 2N3904 vs 2N2222
| Parametr | 2N3904 | 2N2222 |
|---|---|---|
| Typ tranzistoru | Bipolární přechodový tranzistor | Bipolární přechodový tranzistor |
| Polarita | NPN | NPN |
| Maximální proud sběrače (Ic) | 200 mA | až do přibližně 600 mA |
| Napětí kolektor-emitor (VCEO) | 40 V | 40–60 V v závislosti na výrobci |
| Rozptyl energie | asi 625 mW (balíček TO-92) | přibližně 625–800 mW v závislosti na balení a výrobci |
| Proudové zesílení (hFE) | 100–300 | 75–300 |
| Přechodová frekvence (fT) | asi 250–300 MHz | přibližně 200–300 MHz v závislosti na výrobci |
Ekvivalentní a komplementární tranzistory
Oba tranzistory lze v určitých obvodech nahradit podobnými zařízeními, pokud se elektrické parametry a konfigurace pinů shodují.
Ekvivalenty 2N3904
• BC547 – Běžný tranzistor s malým signálem NPN používaný v obvodech s nízkým proudem
• BC548 – Podobné zařízení používané pro spínání a zesilování
• BC636 – Tranzistor NPN s vyšším proudem pro některé řídicí obvody
• BC639 – Často používán v posunovacích a řídicích fázích
• 2N2222 / 2N2222A – Může nahradit 2N3904 v obvodech vyžadujících vyšší proudovou kapacitu
Ekvivalenty 2N2222
• 2N3904 – Vhodná náhrada pouze v obvodech s nižším proudem
• BC547 – Používá se pro zesilování a spínání s nízkým výkonem
• BC548 – Podobná náhrada pro nízkoproudové aplikace
Komplementární PNP tranzistory
Doplňková PNP zařízení se často používají v push-pull zesilovačích nebo v spínacích párech.
| NPN tranzistor | Komplementární PNP |
|---|---|
| 2N3904 | 2N3906 |
| 2N2222 | 2N2907 |
Před použitím náhradního tranzistoru ověřte napěťové jmenovité hodnoty, proudové jmenovité hodnoty, rozsah zesílení a typ pouzdra.
Žádosti 2N3904 a 2N2222

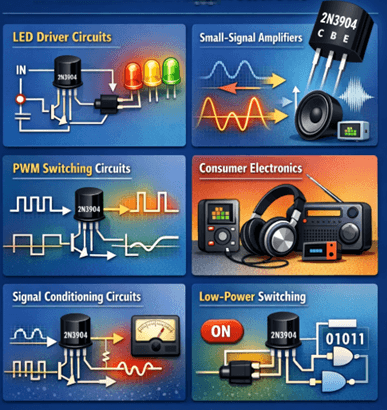

Aplikace 2N3904
• LED ovladače – spínače proudu pro indikační LED a malé světelné obvody
• Zesilovače s malým signálem – zesilují nízkoúrovňové audio nebo senzorové signály
• PWM přepínací obvody – používané jako rychlý elektronický přepínač v pulzních šířkových modulačních systémech
• Spotřební elektronika – rádia, malá audio zařízení a elektronické moduly
• Obvody pro úpravu signálu – zesilují výstupy senzorů v měřicích systémech
• Nízkovýkonné přepínací obvody – provádí digitální nebo logické přepínání signálů

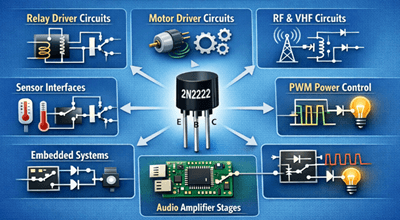

Aplikace 2N2222
• Obvody reléového řídiče – přepínače reléových cívek v řídicích systémech
• Obvody pohonu motorů – pohání malé stejnosměrné motory a indukční zátěže
• RF a VHF obvody – používané ve stupních zesilování rádiové frekvence
• Rozhraní senzorů – zesiluje signály z měřicích senzorů
• Vestavěné systémy – spínací prvek v obvodech založených na mikrokontrolérech
• PWM řízení výkonu – řeší aplikace pro přepínání středního proudu
• Stupně audio zesilovače – stupeň měniče v obvodech vícestupňových zesilovačů
Rozdíly mezi 2N3904 a 2N2222
| Výběrový faktor | 2N3904 | 2N2222 |
|---|---|---|
| Typická role | Stupně s malým signálem a řízení s nízkým proudem | Řídicí tranzistor pro střední zatížení |
| Maximální proud sběrače | Přibližně 200 mA | Přibližně 600 mA nebo více v závislosti na verzi |
| Napětí kolektor-emitor | Kolem 40 V | Kolem 40–60 V |
| Rozptyl energie | Přibližně 625 mW | Přibližně 625–800 mW v závislosti na balení |
| Typ balíčku | Většinou plast TO-92 | TO-18 kov nebo TO-92 plast |
| Tepelné chování | Vhodné pro obvody s nižším výkonem | Kovové verze efektivněji odvádějí teplo |
| Schopnost načítaní | Malé zatížení | Střední zátěže, jako jsou relé nebo malé motory |
| Frekvenční výkon | Dobré pro malé signální stupně | Stabilní výkon v řídicích obvodech |
| Typické použití | Senzory, signálové stupně, kompaktní elektronika | Řídicí jednotky relé, řízení motoru, obvody se středním proudem |
Volba správného tranzistoru
Výběr mezi těmito dvěma zařízeními závisí na několika faktorech obvodu:
• Požadavek na kolektorový proud: Obvody vyžadující více než několik stovek miliampérů preferují 2N2222 kvůli jeho vyššímu proudovému označení.
• Typ zátěže: Indukční zátěže, jako jsou relé nebo malé motory, těží z vyšší pohonné síly 2N2222.
• Tepelné podmínky: Konstrukce s vyšším proudem mohou těžit ze zlepšeného odvodu tepla u verzí s kovovým pouzdrem 2N2222.
• Stupně signálu vs měniče: Nízkoúrovňové signálové obvody často používají 2N3904, zatímco řídicí stupně pro zátěže preferují 2N2222.
Výběr tranzistoru, který odpovídá elektrickým a tepelným požadavkům obvodu, zvyšuje spolehlivost a zabraňuje provozu nad limity zařízení.

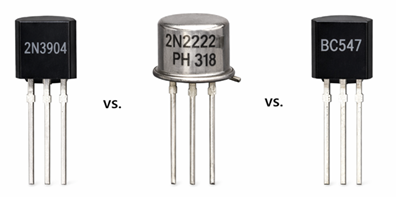

Srovnání 2N3904 vs 2N2222 vs BC547
| Funkce | 2N3904 | 2N2222 | BC547 |
|---|---|---|---|
| Typ tranzistoru | NPN BJT | NPN BJT | NPN BJT |
| Maximální proud sběrače | 200 mA | asi 600 mA | 100 mA |
| Napětí kolektor-emitor | 40 V | 40–60 V | 45 V |
| Rozptyl energie | asi 625 mW | asi 625–800 mW | asi 500 mW |
| Proudové zesílení | 100–300 | 75–300 | 110–800 |
| Přechodová frekvence | asi 250–300 MHz | asi 200–300 MHz | asi 300 MHz |
| Typický balíček | TO-92 | TO-18 / TO-92 | TO-92 |
| Hlavní aplikace | Zesílení malého signálu | Spínací a řídicí obvody | Zesílení signálu s vysokým zesílením |
Závěr
2N3904 a 2N2222 jsou oba univerzální NPN tranzistory široce používané v elektronických obvodech. 2N3904 je dobře přizpůsoben pro nízkovýkonové spínání a zesílení malých signálů, zatímco 2N2222 poskytuje vyšší proudovou schopnost a lepší výkon při zatížení. Zvážením specifikací, jako je proudový výkon, typ pouzdra, tepelné chování a požadavky na obvod, můžete vybrat tranzistor, který nejlépe odpovídá elektrickým a proudovým požadavkům obvodu.
Často kladené otázky [FAQ]
Může 2N3904 přímo nahradit 2N2222 v obvodu?
V některých případech ano, ale jen pokud obvod pracuje v rámci dolních proudových limitů 2N3904. 2N3904 podporuje přibližně 200 mA, zatímco 2N2222 zvládne až 600–800 mA. Musíte také ověřit konfiguraci pinů, spotřebu energie a požadavky na základní disky, než nahrazíte jedno zařízení druhým.
Jaký rezistor na bázi by měl být použit u 2N3904 nebo 2N2222?
Základní rezistor závisí na napájecím napětí a požadovaném kolektorovém proudu. Běžným návrhem je poskytnout základní proud přibližně jedné desetině kolektorského proudu pro spolehlivé spínání. Například pokud zátěž vyžaduje 100 mA, základní proud může být kolem 10 mA a hodnota rezistoru se vypočítá pomocí Ohmova zákona.
Který tranzistor je lepší pro řízení relé nebo motorů?
2N2222 je obvykle lepší volba, protože dokáže přepínat výrazně vyšší proud než 2N3904. Jeho vyšší proud kolektoru a silnější schopnost pohánění zátěže jej činí vhodným pro reléové cívky, malé stejnosměrné motory a další indukční zátěže, které vyžadují více proudu.
Jaká opatření by měla být přijata při přepínání indukčních zátěží s těmito tranzistory?
Při pohonu relé, motorů nebo cívek by měla být přes zátěž připojena dioda zpětného pohybu. Tato dioda chrání tranzistor před napěťovými špičkami vznikajícími při vypnutí indukčního zatížení. Bez této ochrany může být tranzistor poškozen vysokým zpětným napětím.
Jak teplota a teplo ovlivňují výkon 2N3904 a 2N2222?
Vyšší teplota zvyšuje únikový proud a může snížit spolehlivost tranzistoru, pokud zařízení překročí svůj limit ztráty energie. 2N2222 často lépe snáší teplo, zejména v kovových pouzdrech, zatímco 2N3904 je vhodnější pro nízkoenergetická prostředí, kde je generování tepla minimální.
