Stejnosměrný motor může při startu odebírat velmi vysoký proud, protože zpětné elektromotorické napětí je nulové nebo velmi nízké v klidu. Čtyřbodový startér pomáhá tento problém řešit tím, že při startu přidává odpor a postupně ho s rostoucí rychlostí odstraňuje. Poskytuje ochranu proti nulovým napětím a přetížení a je vhodnější pro řízení rychlosti oslabující pole než tříbodový startér. Tento článek poskytuje informace o jeho dílech, provozu, použití, omezeních a údržbě.
Přehled startéra se 4 body

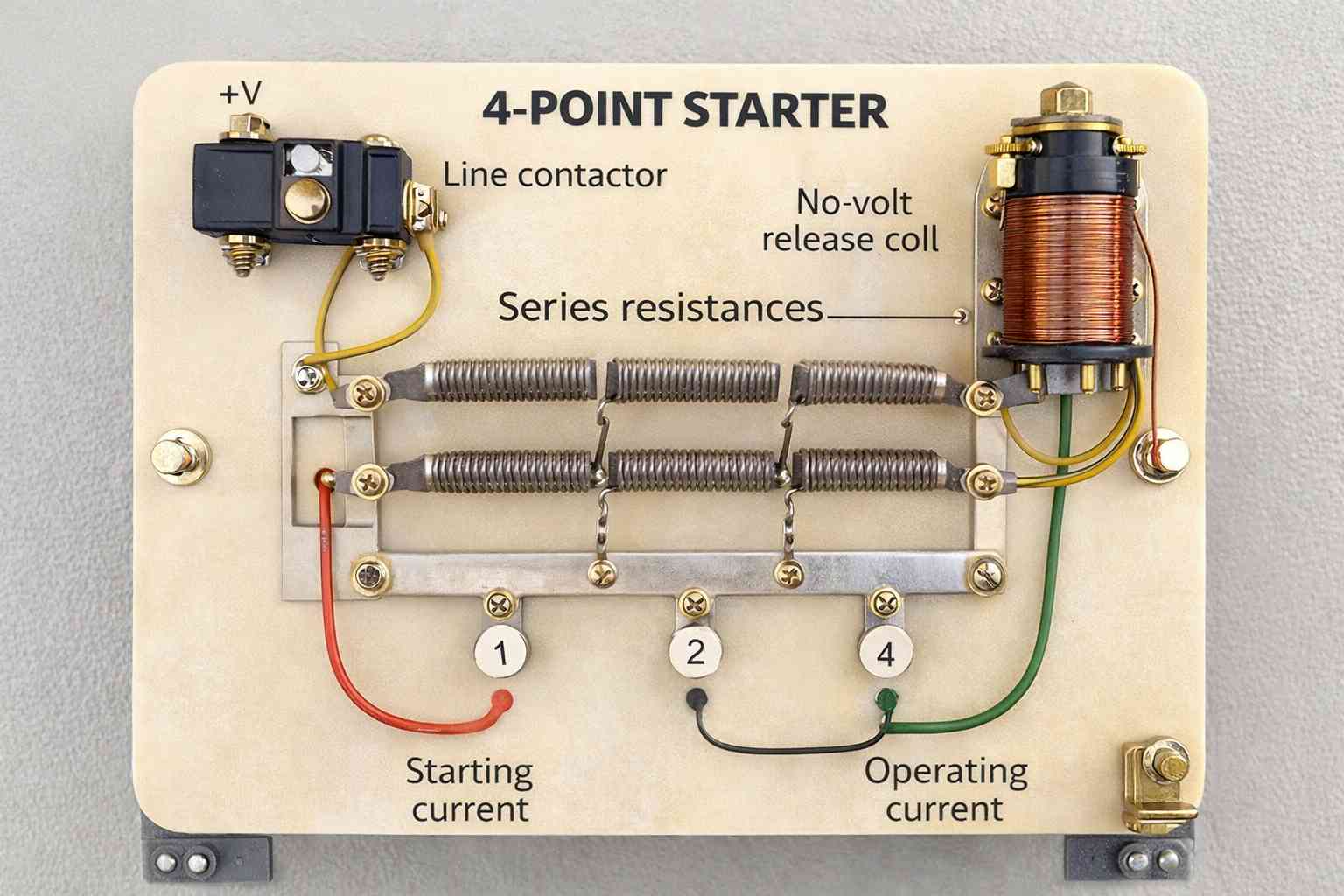

Čtyřbodový startér je startovací a ochranný mechanismus používaný u stejnosměrných a složených motorů. Omezuje vysoký proud armatury při startu, když je zpětné elektromotorické napětí nulové nebo velmi nízké, a poskytuje ochranu před napětím a přetížením.
Stejnosměrný motor by neměl být připojen přímo k napájení v klidu, protože jeho nízký odpor kotvy může způsobit velký náběhový proud. Čtyřbodový startér to řeší tím, že při startu přidává sériový odpor a postupně ho odstraňuje, jak motor zrychluje.
Je užitečný pro plynulý start, řízené zrychlení a řízení rychlosti na místě, kombinující omezení proudu a ochranu v jednom uspořádání.
Role čtyřbodového startéru v motorech stejnosměrného proudu
| Funkce 4-bodového startéru | Praktický účel |
|---|---|
| Limity začínající proudem | Zabraňuje nadměrnému proudu kotvy při stoju |
| Umožňuje postupné zrychlení | Postupně odstraňuje odpor, jak rychlost roste |
| Poskytuje ochranu bez napětí | Při výpadku dodávky vrací rukojeť do stavu VYPNUTO |
| Poskytuje ochranu proti přetížení | Spustí startér za nebezpečných proudových podmínek |
Použití a výhody 4-bodového startéru
Čtyřbodový startér se používá u stejnosměrných shuntových motorů a stejnosměrných složených motorů v systémech, které používají oslabování pole pro regulaci rychlosti nebo umožňují provoz nad normální rychlostí pomocí nastavení pole.
Jeho hlavní výhoda je patrná, když je proud v poli záměrně upraven pomocí reostatu. V tomto stavu udržuje čtyřbodový startér bezvoltovou cívku na nezávislé cestě, takže snížení proudu pole neoslabuje držící sílu rukojeti startéru.
Z tohoto důvodu je čtyřbodový startér často lepší volbou než tříbodový startér v aplikacích, které vyžadují stabilní provoz při terénním řízení rychlosti. Používá se ve výukových zařízeních, starších jednosměrných motorech a průmyslových systémech, které stále používají klasické metody řízení stejnosměrných strojů.
Konstrukce 4bodového startéru

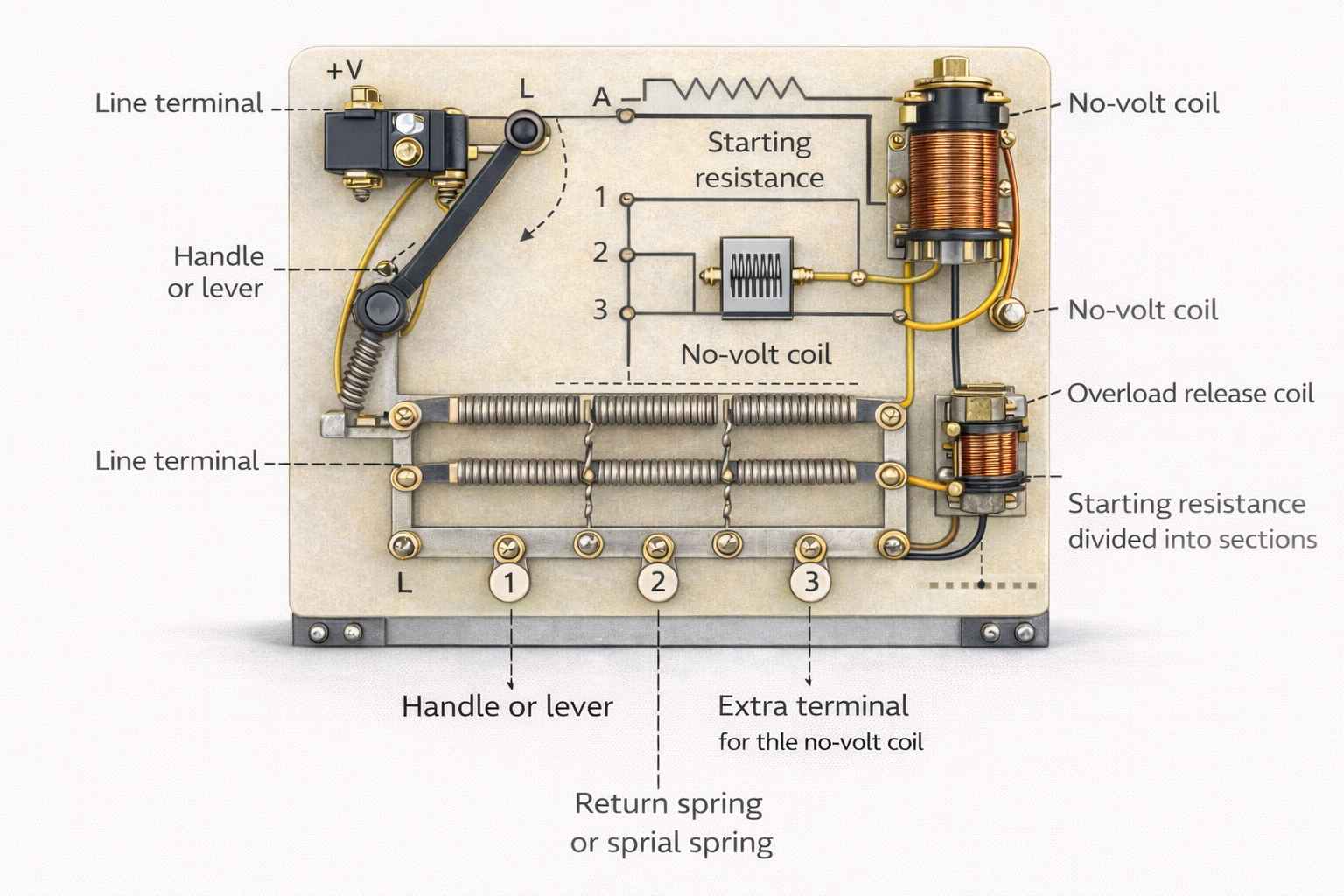

Název 4bodový startér pochází ze čtyř svorek a z toho, že bezvoltová cívka je připojena vlastní samostatnou cestou, nikoli v sérii s vinutím shuntového pole. Toto samostatné spojení je konstrukční prvkem čtyřbodového startéru.
V uspořádání obvodu je kotva připojena přes startovací odpor, který se postupně odstraňuje, když se rukojeť přesouvá z VYPNUTO do ZAPNUTO. Vinutí shuntového pole je připojeno k polnímu terminálu, zatímco bezvoltová cívka je připojena nezávisle přes vedení vlastní odporovou cestou. Toto uspořádání udržuje držící akci stabilní během úpravy proudu v poli.
Provoz 4-bodového startéru v praxi

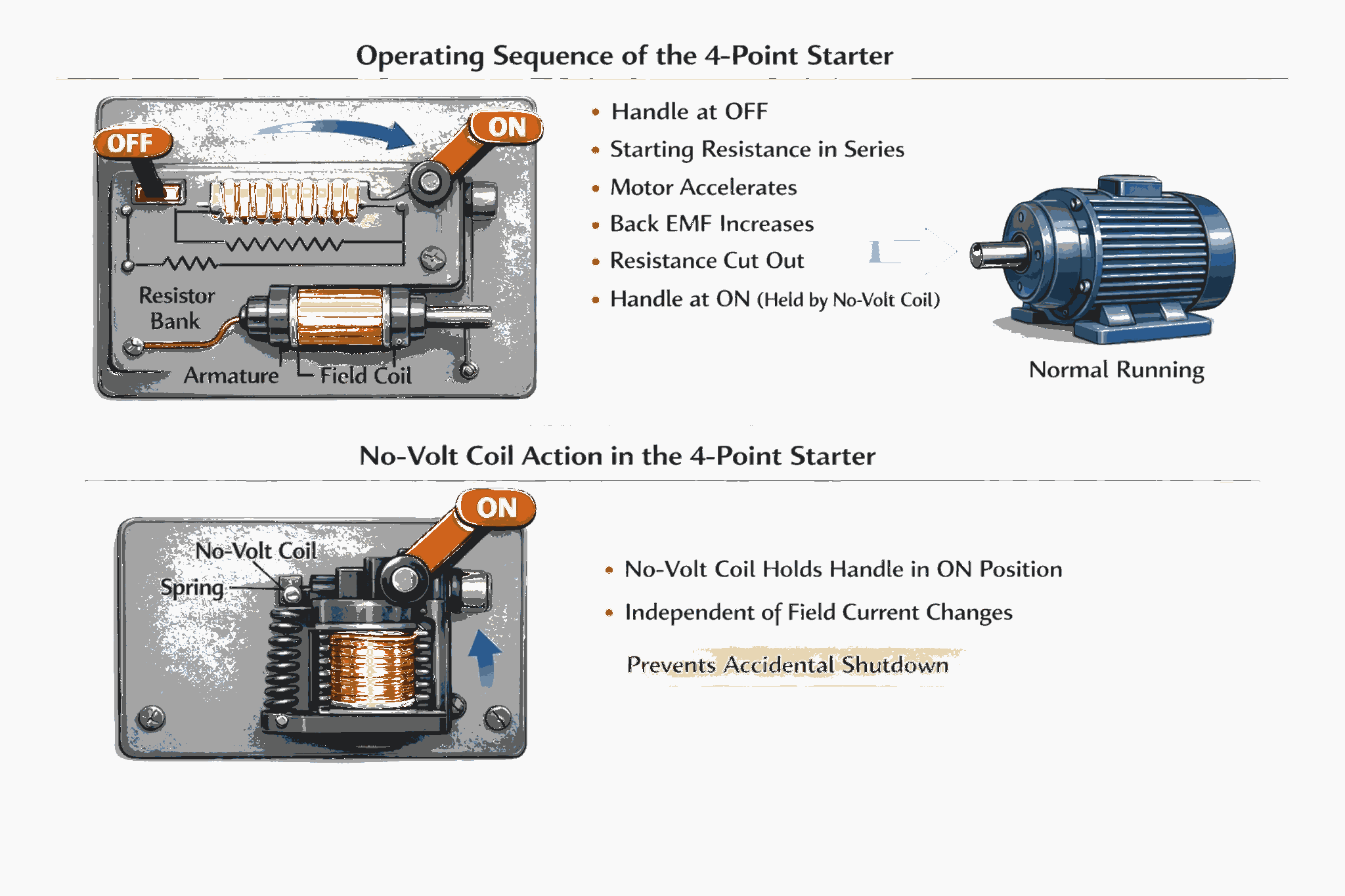

Sekvence provozu čtyřbodového startéru
• Páka začíná na OFF
• Maximální startovací odpor je vložen v sérii s kotvou
• Motor začíná zrychlovat
• Zadní elektromotorická síla stoupá s rychlostí
• Proud armatury se reguluje
• Odpor je postupně odstraňován
• Cívka bez napětí drží rukojeť v poloze ON
• Motor pokračuje v normálním provozu s úplně vypnutým startovacím odporem
4,2 Bezvoltová cívka ve čtyřbodovém startéru
Bezvoltová cívka udržuje rukojeť v poloze ON proti pružinové síle. U čtyřbodového startéru je tento držící mechanismus nezávislý na změnách proudu pole, což jej činí vhodnějším než tříbodový startér pro aplikace oslabující pole.
Ochrana a limity čtyřbodového startéra
Ochranné akce

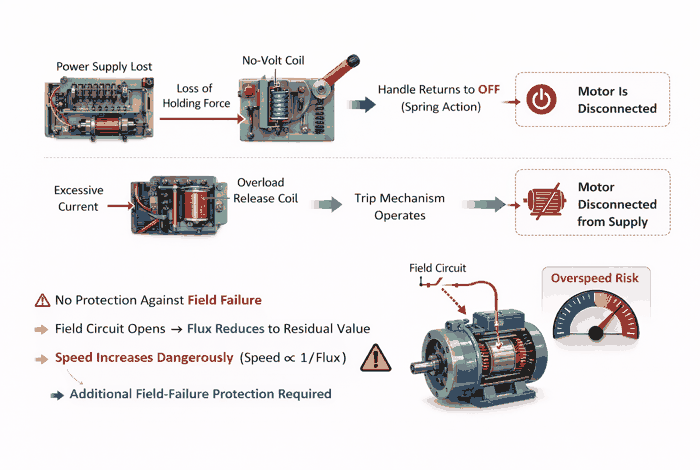

U čtyřbodového startéru ztráta napájecího napětí způsobí, že bezvoltová cívka ztratí držící sílu, což umožňuje pružině vrátit páku do polohy VYPNUTO. Při nadměrném proudu se aktivuje uvolňovací cívka při přetížení a odpojí motor od napájení.
Hlavní omezení
Omezením čtyřbodového startéru je, že neposkytuje ochranu proti selhání pole. Pokud se obvod pole otevře, tok může klesnout na velmi nízkou hodnotu, takže zůstane pouze zbytkový magnetismus. Protože rychlost stejnosměrného motoru je nepřímo úměrná toku, může motor zrychlovat na nebezpečně vysokou rychlost. Další ochrana proti selhání v terénu je potřeba v aplikacích, kde může dojít k překročení rychlosti.
Startér za 4 body vs Startér za 3 body

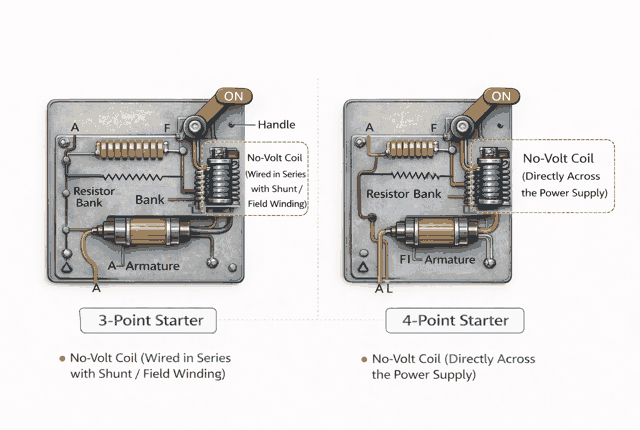

| Funkce | Tříbodový startér | Startér za 4 body |
|---|---|---|
| Bezvoltová cívka | V sérii s posunovacím polem | Oddělené od shuntového pole |
| Reakce během oslabení pole | Může se mi neúmyslně podrazit | Stabilnější držící akce |
| Vhodnost pro řízení rychlosti pomocí nastavení pole | Méně vhodné | Vhodnější |
| Ochrana proti selhání v poli | Nějaká ochrana díky bezvoltové cívce, ale může se při oslabení pole vypnout | Žádná inherentní ochrana proti selhání pole |
Závěr
Čtyřbodový startér je základní startovací a ochranný mechanismus pro stejnosměrné a složené motory. Omezuje startovací proud, umožňuje plynulejší zrychlení a poskytuje ochranu před napětím a přetížením. Jeho samostatné bezvoltové cívkové připojení jej činí vhodnějším než tříbodový startér pro oslabení pole. Nicméně nechrání před selháním v poli, takže v některých motorových systémech může být stále potřeba dodatečná ochrana.
Často kladené otázky [FAQ]
Lze čtyřbodový startér použít s motorem řady stejnosměrného proudu?
Ne. Čtyřbodový startér se používá u stejnosměrných a složených motorů, nikoli u stejnosměrných sériových motorů.
Proč se rukojeť pohybuje ručně?
Je ručně pohybován, aby se snížil startovací odpor a bezpečně se motor ovládl při startu.
Co se stane, když je počáteční odpor odstraněn příliš rychle?
Motor může odebírat nadměrný proud, což způsobuje přehřátí kotvy a poškození kontaktů startéru.
Zlepšuje startér se čtyřmi body efektivitu při běžném běhu?
Ne. Jeho hlavním účelem je bezpečný start a ochrana, nikoli zlepšení běžné efektivity provozu.
Jaké známky ukazují, že startér se čtyřmi body potřebuje údržbu?
Mezi běžné příznaky patří hrubý pohyb rukojeti, přehřívání, spálené kontakty, nedostatek držení v poloze ON a časté zakopání.
Proč je dnes méně běžný startér se čtyřmi body?
Je méně běžný, protože moderní elektronické motorové ovladače poskytují hladší start, lepší kontrolu a lepší ochranu.
