Oscilátor 555 je jednoduchý obvod, který využívá časovač 555 v astabilním režimu k vytvoření stabilního výstupu VYSOKÝ a NÍZKÝ bez externího spouštěče. Je užitečný pro generování pulzů, časování a řízení vlnového průběhu života. Ukazuje také, jak nabíjení a vybíjení kondenzátoru ovlivňuje frekvenci a pracovní cyklus. Tento článek tyto detaily jasně vysvětluje.
Přehled oscilátoru 555

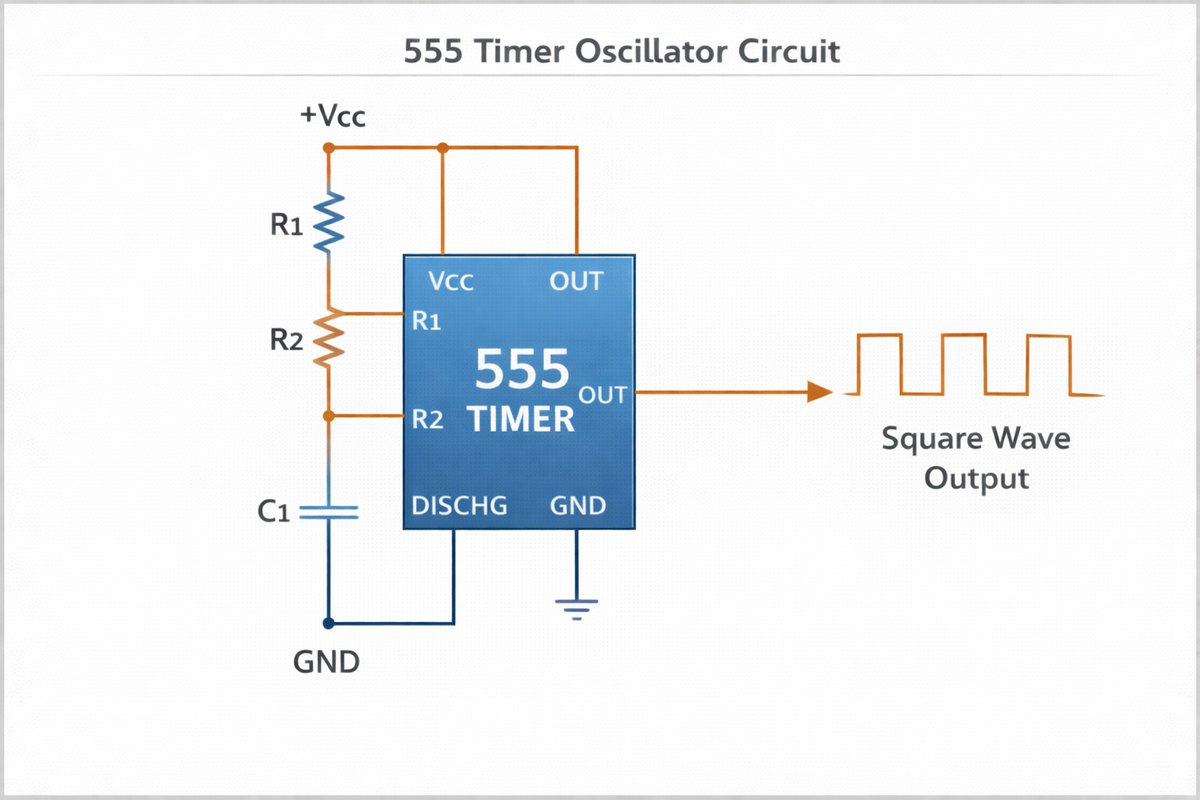

Oscilátor 555 je obvod postavený kolem časovače 555 v astabilním režimu, který produkuje nepřetržitý proud pulzů. V tomto režimu se výstup automaticky střídá mezi VYSOKÝM a NÍZKÝM, takže obvod pokračuje v provozu bez externího spouštěče.
Jeho přitažlivost spočívá v jednoduchém designu. Standardní oscilátor 555 lze sestavit pouze se dvěma rezistory a jedním kondenzátorem, přičemž stále umožňuje snadnou kontrolu frekvence a časování pulzů.
555 Provoz oscilátoru

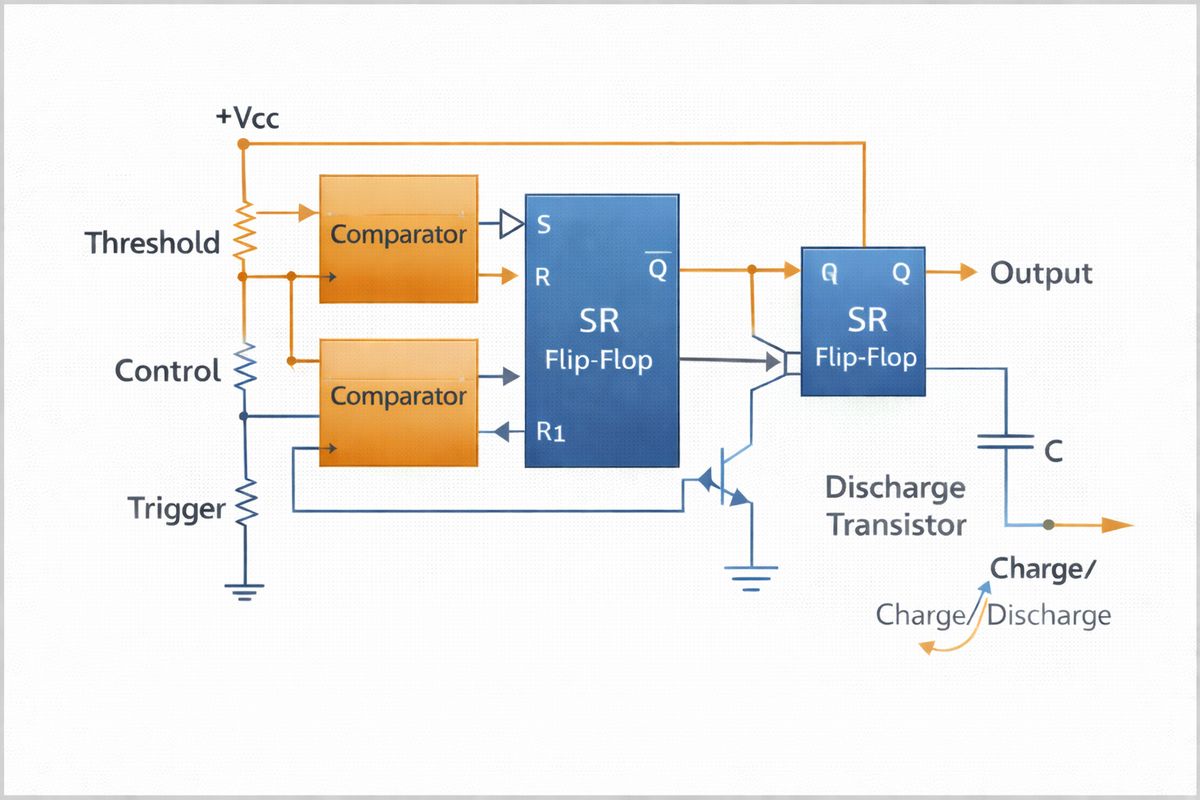

Oscilátor 555 funguje tak, že nabíjí a vybíjí časovací kondenzátor mezi dvěma napěťovými úrovněmi uvnitř čipu. Tyto úrovně jsou nastaveny na přibližně 1/3 a 2/3 napájecího napětí. Uvnitř časovačů 555 jsou komparátory, klopný obvod, vybíjecí tranzistor a dělič napětí. Tyto součástky ovládají, kdy se výstup přepne a kdy kondenzátor začne nabíjet nebo vybíjet.
Provozní cyklus následuje opakující se sekvenci. Časovací kondenzátor se nejprve nabíjí přes vnější rezistory. Když napětí kondenzátoru stoupne přibližně na dvě třetiny VCC, prahový komparátor resetuje vnitřní klopný obvod a výstup změní stav. Současně se vybějovací tranzistor zapne a začne vybíjet kondenzátor směrem k zemi. Když napětí kondenzátoru klesne na přibližně jednu třetinu VCC, spoušťový komparátor opět nastaví klopný obvod, vypne vybíjecí tranzistor a umožní kondenzátoru znovu začít nabíjet. Tento kontinuální proces náboje a vybíjení vytváří periodický pulzní průběh na výstupu a rostoucí a klesající napětí přes časovací kondenzátor.
Nastavení astabilního obvodu 555

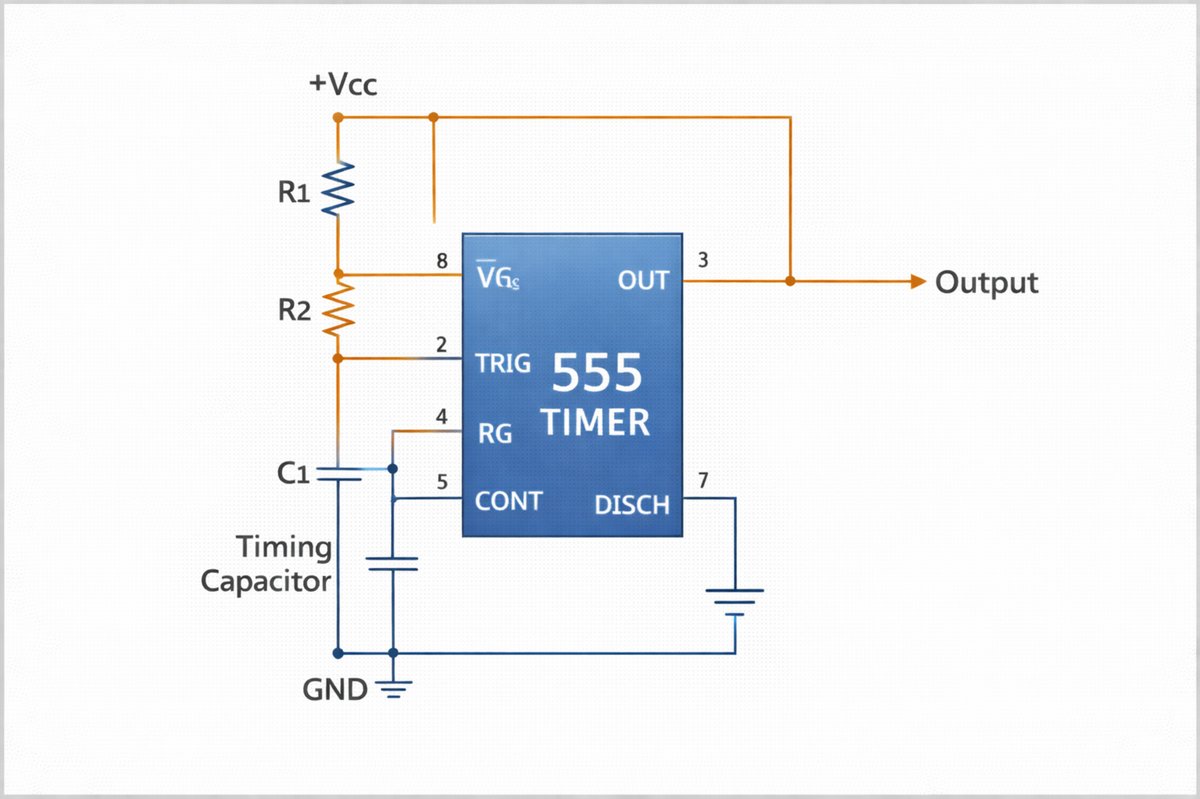

Ve standardním astabilním nastavení časovač 555 sám přepíná a vytváří kontinuální výstupní signál. K tomu dochází proto, že obvod je uspořádán tak, že časovací kondenzátor se opakovaně nabíjí a vybíjí bez externího spouštěče.
Hlavní pinové spoje jsou:
• Pin 1: zem
• Pin 8: napájecí napětí
• Pin 4: resetován, vázaný na VCC, když není použit
• Pin 3: výstup
• Pin 2 a Pin 6: propojené
• Pin 7: vybíjecí kolík
• Pin 5: řídicí napětí, často připojené k malému kondenzátoru pro lepší stabilitu
Časovací části jsou propojeny jednoduše:
• R1 vede z VCC na pin 7
• R2 vede od kolíků 7 k kolíkům 2 a 6
• C jde z pinů 2 a 6 na zem
V tomto obvodu kondenzátor nabíjí se současně přes R1 a R2. Poté se vybíjí přes R2. Pokaždé, když napětí kondenzátoru dosáhne jedné z vnitřních prahových úrovní, výstup změní stav. Tato opakující se akce vytváří astabilní výstupní vlnový průběh.
555 Oscilátorové časové řízení

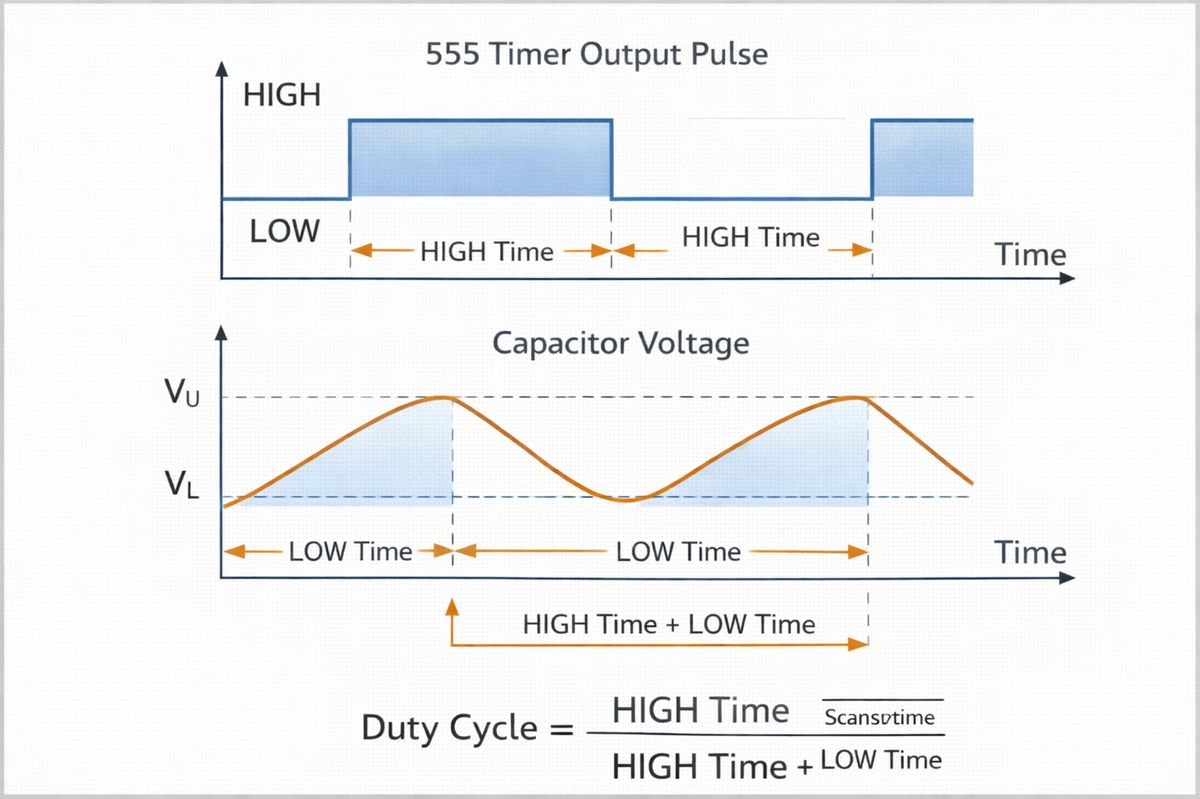

Časování oscilátoru 555 závisí na dvou rezistorech, R1 a R2, a jednom kondenzátoru, C. Tyto tři části určují, jak dlouho výstup zůstává VYSOKÝ, jak dlouho zůstává NÍZKÝ a jak často se cyklus opakuje. Změnou jejich hodnot lze upravit frekvenci a pracovní cyklus.
Hlavní časové rovnice jsou:
• HIGH Time
tHIGH = 0,693 × (R1 + R2) × C
• NÍZKÝ čas
tLOW = 0,693 × R2 × C
• Celková doba
T = 0,693 × (R1 + 2R2) × C
• Frekvence
f ≈ 1 / [0,693 × (R1 + 2R2) × C]
• Pracovní cyklus
D = (R1 + R2) / (R1 + 2R2)
Tyto rovnice popisují, jak parametry oscilátoru ovlivňují chování obvodu. Zvýšení hodnot R1, R2 nebo C zvyšuje RC časovou konstantu, což snižuje frekvenci kmitání. Naopak snížení těchto hodnot vede k vyšší provozní frekvenci. VYSOKÝ čas výstupního průběhu je určen jak R1, tak R2 spolu s kondenzátorem C, zatímco NÍZKÝ čas je určen pouze R2 a C během fáze vybíjení kondenzátoru.
Tato část obvodu vysvětluje, jak oscilátor 555 nastavuje svou výstupní rychlost a tvar pulzu.
| Cíl návrhu | Co upravit |
|---|---|
| Nižší frekvence | Zvyšte R1, R2 nebo C |
| Vyšší frekvence | Zmenšit R1, R2 nebo C |
| Delší VYSOKÝ puls | Zvyšte R1 nebo R2 |
| Delší NÍZKÝ puls | Zvýšení R2 |
| Kratší NÍZKÝ puls | Redukovat R2 |
555 Omezení pracovního cyklu

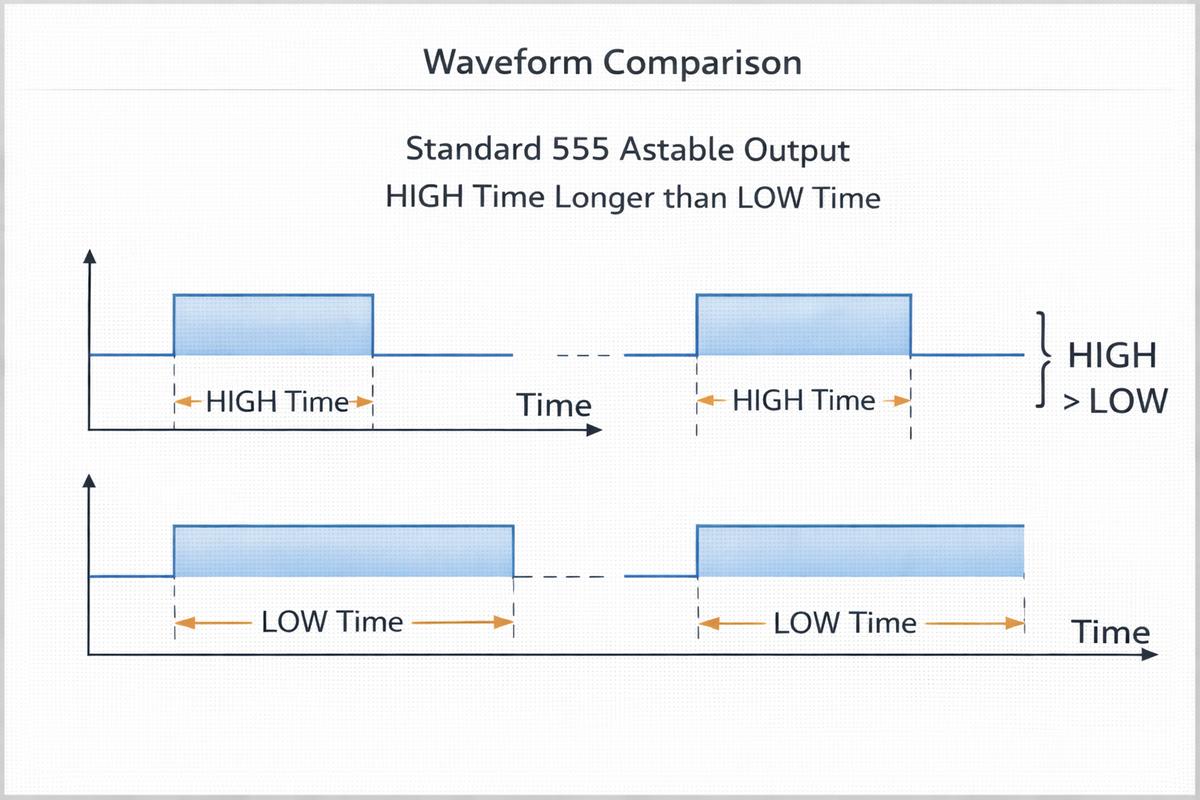

Ve standardním astabilním obvodu 555 zůstává pracovní cyklus nad 50 %, protože kondenzátor se nabíjí a vybíjí různými cestami. Během nabíjení proud proudí paralelně přes R1 a R2. Při vybíjení proud prochází pouze R2. To způsobuje, že doba nabíjení je delší než doba vybíjení, takže výstup zůstává VYSOKÝ déle, než je NÍZKÝ.
To ovlivňuje průběh několika způsoby:
• VYSOKÝ pulz je širší než NÍZKÝ pulz
• Výstup není rovnoměrně vyvážený
• Základní obvod sám o sobě nemůže poskytnout skutečný 50% pracovní cyklus
Toto je vestavěná funkce standardního uspořádání obvodů. Pro dosažení nižšího pracovního cyklu nebo rovnoměrnějšího výstupu je nutné změnit časovací dráhu.
Úprava pracovního cyklu 555
Pokud standardní obvod 555 nevytváří požadovaný tvar pulzu, lze modifikovat cesty náboje a výboje. To umožňuje snížit pracovní cyklus blíže k 50 % nebo méně. Cílem je kontrolovat, jak dlouho se kondenzátor nabíjí a jak dlouho se vybíjí.

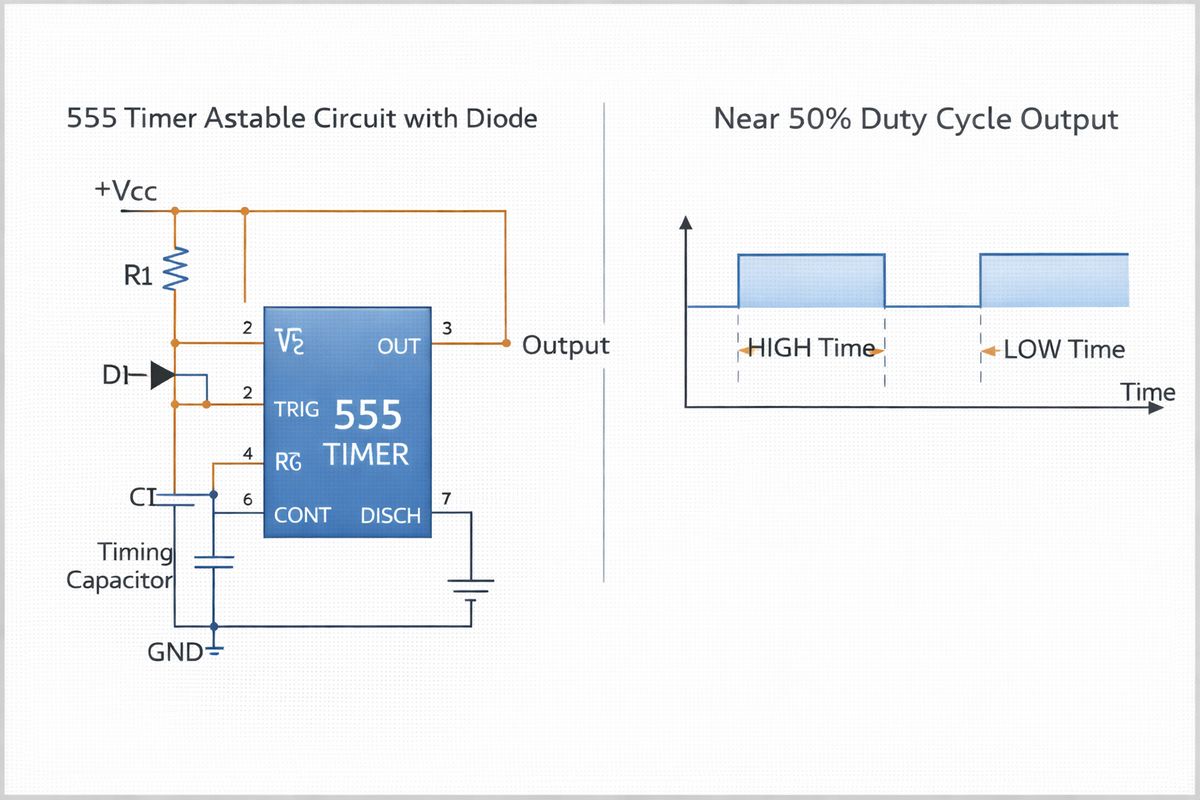

Jedna metoda používá diodu k oddělení proudové cesty. Při tomto uspořádání může kondenzátor nabíjet jednou cestou a vybíjet jinou. To dává větší kontrolu nad časy HIGH a LOW a umožňuje kratší pracovní cyklus.
Jiná metoda používá upravené uspořádání obvodů, takže kondenzátor se nabíjí a vybíjí podle odpovídajících cest. To může vést k výstupu s pracovním cyklem blízkým 50 %. Dává rovnoměrnější průběh než standardní astabilní obvod.
| Výstupní cíl | Doporučený přístup |
|---|---|
| Základní generování pulzů | Standardní astabilní obvod |
| Téměř 50% pracovní cyklus | Vyvážené uspořádání náboje a výboje |
| Provozní cyklus pod 50 % | Diodou asistovaný časový obvod |
555 Aplikace oscilátorů
LED blikačky
Oscilátor 555 může LED diodu zapínat a vypínat stabilní rychlostí. Rychlost blikání závisí na hodnotách časovacího rezistoru a kondenzátoru.
Bzučáky
Oscilátor 555 může generovat opakující se signál pro pohání bzučáku. Výstupní frekvence ovlivňuje, jak je zvuk produkován.
Generátory tónů
Obvod dokáže generovat zvukové signály v obdélníkových vlnách pro jednoduchý zvukový výstup. Změna časovacích částí mění frekvenci tónu.
Pulzní hodiny
Oscilátor 555 může poskytovat stálý proud pulzů pro časovací nebo počítací obvody. Každý výstupní cyklus se počítá jako jeden hodinový impuls.
Jednoduché řízení PWM
Výstup lze upravit pro změnu šířky pulzu, což umožňuje základní řízení modulace šířky pulzu. To je užitečné, když je potřeba měnit čas zapnutí a čas mimo provoz.
Testovací obvody
Oscilátor 555 může sloužit jako jednoduchý zdroj signálu pro kontrolu odezvy obvodu. Poskytuje opakovaný výstup, který lze měřit nebo pozorovat.
Časové ukázky
Obvod se často používá k ukázání, jak časování a oscilace fungují v základní elektronice. Pomáhá to jednoduše vysvětlit nabíjení, vybíjení a generování pulzů.
Závěr
Oscilátor 555 ukazuje, jak malý časovací obvod může produkovat stabilní, nastavitelný pulzní výstup pouze s několika částmi. Změnou hodnot rezistoru a kondenzátoru může obvod ovládat frekvenci, VYSOKÝ čas, NÍZKÝ čas a pracovní cyklus. Jeho provoz, časové limity, faktory stability, aplikace a kroky k řešení problémů pomáhají vysvětlit, jak obvod funguje a jak udržet jeho výstup přesný a stabilní.
Často kladené otázky [FAQ]
Jaké napětí potřebuje oscilátor 555?
Standardní oscilátor 555 pracuje od 4,5 V do 16 V. CMOS 555 často pracuje při nižších napětích.
Jak rychle může běžet oscilátor 555?
Standardní časovač 555 může běžet od velmi nízkých frekvencí až do přibližně 100–300 kHz. CMOS verze často běží rychleji.
Jaký kondenzátor by měl být použit pro časování?
Keramický nebo filmový kondenzátor je lepší pro stabilní časování. Elektrolytické kondenzátory jsou méně přesné a mohou se více odchylovat.
Může oscilátor 555 přímo ovládat zátěž?
Ano, dokáže přímo ovládat malé zátěže jako LEDky, bzučáky nebo logické vstupy. Těžší náklady mohou vyžadovat řídicí stupeň.
9,5 Ovlivňuje teplota oscilátor 555?
Ano. Teplota může mírně měnit hodnoty rezistoru a kondenzátoru, čímž se posouvá frekvence.
9,6 Může být oscilátor 555 řízen jiným signálem?
Ano. Lze jej spustit, zastavit nebo upravit pomocí pinů, jako je resetování nebo řízení napětí.
