Ruční správa zásobování vody může vést k přetečení, suchému provozu a zbytečnému opotřebení čerpadel. Automatický regulátor hladiny vody to řeší tím, že čerpadlo spustí a zastaví na přednastavených hodnotách bez neustálého dohledu. Tento design kombinuje jednoduché mechanické snímání plováku s časovačem 555 v bistabilním režimu, čímž vytváří stabilní, spolehlivé a vodivost nezávislé řešení pro konzistentní řízení vody v nádrži.

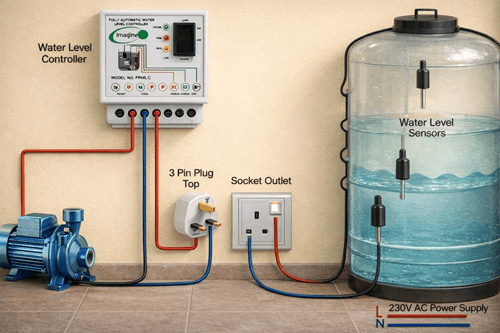

Co je to automatický regulátor hladiny vody?
Automatický regulátor hladiny vody je elektronický řídicí obvod, který automaticky zapne nebo vypne vodní čerpadlo na základě hladiny vody v nádrži. Používá dva nastavené snímací body: minimální úroveň, která spustí čerpadlo, a maximální úroveň, která spustí čerpadlo. V tomto návrhu je hladina vody detekována pomocí mechanických plovákových senzorů místo snímání založené na vodivosti nebo indukci, takže provoz nezávisí na vodivosti vody a je méně ovlivněn nečistotami.

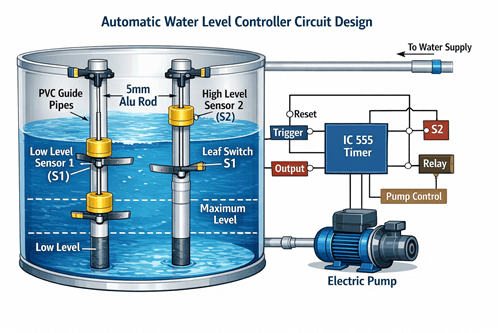

Návrh automatického obvodu řízení hladiny vody
Systém využívá dva vertikální plovákové senzory instalované uvnitř nádrže. Každý plovák je připevněn na 5mm hliníkovou tyč a pohybuje se nahoru a dolů uvnitř vodicí trubky z PVC. Jak hladina vody stoupá nebo klesá, plovák následuje hladinu a tlačí prut. Tento pohyb tyče mechanicky aktivuje listový spínač v nastaveném bodě.
Tato metoda mechanického snímání nabízí klíčové výhody:
• Není ovlivněn vodními nečistotami (bahno, rez nebo minerální usazeniny)
• Nezávislé na vodivosti vody
• Nižší riziko koroze ve srovnání s vodivými sondovými senzory
K definování provozního rozsahu se používají dva senzory:
• Senzor 1 – detekuje minimální hladinu vody (nízký bod)
• Senzor 2 – detekuje maximální hladinu vody (bod vysoké hladiny)
Každý senzor ovládá listový spínač (S1 a S2). Tyto spínače se připojují k kolíkům spouští a resetu časovače. Podle toho, který spínač je aktivován, časovač IC mění stav a řídí výstup čerpadla, který spouští čerpadlo, když je hladina nízká, a zastavuje ho, když nádrž dosáhne maximální hladiny.

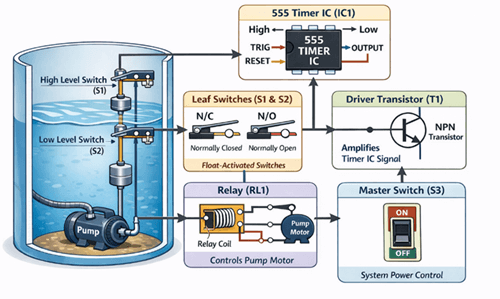

Hlavní komponenty a jejich funkce
• Časovač IC (IC1): Časovač IC 555 pracuje v bistabilním režimu a slouží jako hlavní řídicí jednotka. Používá spouštěcí a resetovací vstupy ke změně výstupního stavu a "zapamatuje" si tento stav, dokud není aktivován opačný vstup. Po spuštění výstup přepne na HIGH, aby provozoval řídicí stupeň čerpadla, a po resetu se výstup přepne na LOW, aby ho zastavil.
• Listové spínače (S1 a S2): Tyto spínače reagují na pohyb plováku uvnitř nádrže. Jak plovák stoupá nebo klesá, hliníková tyč mechanicky mění kontakt listového spínače z normálně uzavřeného (N/C) na normálně otevřený (N/O) (nebo zpět), čímž mění vstupní signál odeslaný časovačovému IC. Jeden přepínač slouží jako nízkoúrovňový příkaz a druhý jako vysoký stupeň odříznutí.
• Měnič tranzistor (T1): Měnič zesiluje výstup časovače 555, aby mohl spolehlivě napájet cívku relé. Výstup časovače IC může poskytovat pouze omezený proud, takže tranzistor funguje jako elektronický spínač, který dodává vyšší potřebný proud cívky a zároveň chrání IC.
• Relé (RL1): Relé se používá k zapnutí a vypnutí čerpadla motoru. Zajišťuje elektrickou izolaci mezi nízkonapěťovým řídicím obvodem (senzor, IC, tranzistor) a zdrojem vysokonapěťového čerpadla, čímž zvyšuje bezpečnost a chrání řídicí komponenty před hlukem a přepětím na straně motoru.
• Hlavní přepínač (S3): Tento přepínač manuálně aktivuje nebo deaktivuje celý systém. Po vypnutí se přeruší napájení řídicího obvodu, takže čerpadlo nelze automaticky aktivovat, což umožňuje manuální vypnutí kvůli údržbě nebo testování.

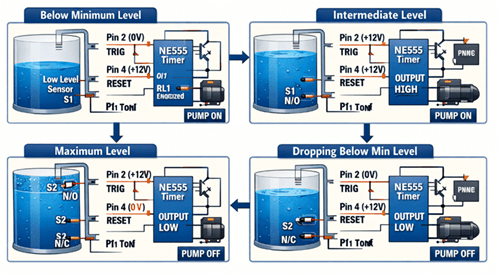

Princip fungování automatického regulátoru hladiny vody
Řadič používá dva listové spínače k ovládání časovače 555 v bistabilním (západkovém) režimu. Jeden senzor nastavuje bod ZAPNUTO čerpadla na minimální úrovni a druhý nastavuje bod VYPNUTO čerpadla na maximální úroveň. Protože výstupní 555 se zacvakne, čerpadlo při pohybu hladiny vody mezi těmito dvěma limity nevibruje.
Nádrž pod minimální úrovní
Když voda klesne pod minimální bod, oba spínače zůstávají v poloze N/C. Pin 2 (spoušť) je zatažen na 0 V a pin 4 (reset) zůstává na +12 V.
Při nízké spouště a vysokém resetu 555 přechází do stavu SET. Výstup jde VYSOKO, zapne T1 a napájí RL1. Kontakty relé se zavřou a čerpadlo začne plnit nádrž.
Stoupání vody – střední úroveň
Jak voda stoupá nad minimální bod, S1 se přesouvá na N/O a pin 2 na +12 V, čímž se stav spouští odstraňuje.
Protože je 555 zajištěno, výstup zůstává VYSOKÝ, takže čerpadlo běží dál, dokud je hladina mezi minimálním a maximálním limitem.
Tank dosahuje maximální hladiny
Když voda dosáhne maximálního bodu, S2 se přesune na N/O a stáhne pin 4 (resetováno) na 0 V.
Reset low okamžitě nutí výstup 555 na LOW. T1 se vypne, RL1 se vypne a čerpadlo se zastaví, aby se zabránilo přetečení.
Opět klesá hladina vody
Jak se voda používá, hladina klesá a S2 se vrací do N/C, čímž se obnoví +12 V na pinu 4 a aktivuje se časovač. Výstup zůstává NÍZKÝ, protože zůstává zablokovaný.
Teprve když hladina klesne zpět na minimální bod, S1 se vrátí na N/C, vytáhne pin 2 na 0 V a znovu spustí 555, čímž začíná další plnicí cyklus.

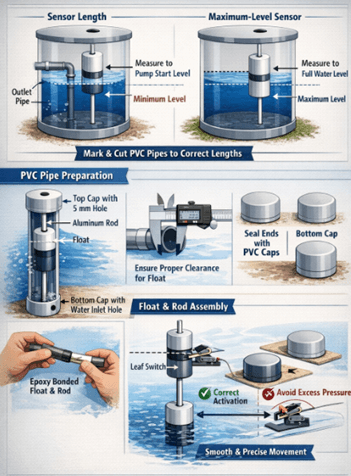

Pokyny k výrobě a požadavky na napájení
Správná mechanická konstrukce a stabilní 12V napájení spolupracují, aby zabránily zasekávání plováků, falešnému spouštění a chvění relé.
Délka senzoru a značení hladiny
Oba senzory se liší pouze délkou, podle toho, kde je třeba každou úroveň detekovat.
• Snímač minimální hladiny: měří od vršku nádrže dolů k úrovni výstupního potrubí (bod ZAPNUTÝ čerpadlem).
• Senzor maximální hladiny: měřte od vršku nádrže až po plnou hladinu vody (bod VYPNUT čerpadla).
Označte obě úrovně před řezáním PVC, aby každý senzor odpovídal uspořádání nádrže.
Příprava PVC vodicí trubky
Použijte PVC průměr, který umožní plováku volně se pohybovat bez tření. Oba konce utěsněte PVC krytkami pro stabilitu a ochranu.
• Vyvrtat 5 mm otvor v horní víčce, který vede hliníkovou tyč přímo nahoru/dolů.
• Vyvrtat otvor do spodního víka pro přívod vody, aby hladina vody uvnitř potrubí odpovídala úrovni nádrže.
Odstraňte hrubé hrany a zajistěte zarovnání, jakékoliv těsné usazení nebo nesprávné zarovnání může způsobit zaseknutí a nepřesné přepínání.
Plovák a tyč (ovládání spínače)
Hliníkovou tyč připevněte k plováku pomocí silného epoxidu, aby se časem neuvolnila. Ověřte plynulý pohyb v plném rozsahu bez naklánění nebo zaseknutí.
Nastavte délku tyče tak, aby se listový spínač aktivoval ve správném místě s minimální silou – příliš velký tlak může ohnout rameno spínače, způsobit nespolehlivý kontakt nebo trvale poškodit spínač.
Požadavky na 12V stejnosměrné napájení
• Transformátor s redukcí proudu (síťový střídavý proud na nízký střídavý proud)
• Usměrňovač můstku (ze střídavého proudu na pulzující stejnosměrný)
• Filtrační kondenzátor (vyhlazuje vlnění, snižuje falešné spouštění/chvění relé)
• regulátor 7812 (udržuje konstantních 12V při změnách vstupu/zátěže)
Při stabilních 12V je výstup 555 stabilní, tranzistorový pohon je konzistentní a relé se čistě nabíjí/uvolňuje bez blikání.

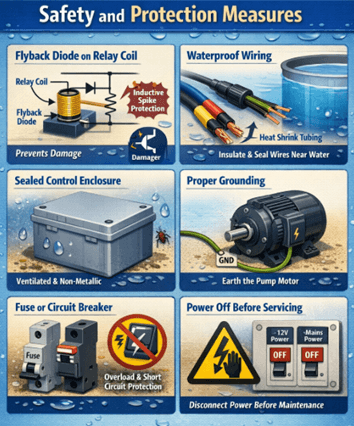

Bezpečnost a ochranná opatření
Při práci s vodou a elektřinou je bezpečnost nezbytná. I nízkonapěťový řídicí obvod může být nebezpečný, pokud je kabeláž špatně izolovaná nebo pokud jsou odkryté vysokonapěťové čerpací spoje.
• Nainstalujte zpětnou diodu přes cívku relé, která potlačí napěťové špičky vznikající při vypnutí relé. Bez této diody může indukční zpětný ráz poškodit tranzistor nebo způsobit nestabilní provoz.
• Izolujte veškeré vedení v blízkosti vody, zejména vodiče senzorů a spoje vstupující do oblasti nádrže. Používejte vodotěsné kabelové průchodky a smršťovací hadičky tam, kde je to nutné, abyste zabránili pronikání vlhkosti.
• Používejte uzavřené pouzdro pro elektroniku, aby se řídicí obvod chránil před vlhkostí, stříkající vodou, hmyzem a prachem. Preferuje se nemetalické, větrané pouzdro kvůli odolnosti proti korozi a elektrické izolaci.
• Správně uzemnit motor čerpadla podle elektrických bezpečnostních standardů. Správné uzemnění snižuje riziko úrazu elektrickým proudem a chrání před selháním izolace uvnitř motoru.
• Použijte vhodnou pojistku nebo jistič na straně hlavního přívodu čerpadla. To chrání před zkraty, přetížením motoru nebo poruchami zapojení.
• Nikdy nemanipulujte s obvodem při napájení. Vždy odpojte jak 12V, tak hlavní čerpadlo před servisem nebo nastavením systému.
Tato opatření výrazně snižují elektrická rizika, předcházejí poškození komponent a zvyšují dlouhodobou spolehlivost systému.
Výhody a omezení tohoto návrhu
Výhody
• Jednoduchá a nízkonákladová konstrukce s použitím společných dílů a přímočarého zapojení.
• Nezávisí na vodivosti vody, takže výkon zůstává konzistentní i při změně kvality vody.
• Vyčistit úrovně ZAPNUTO a VYPNUTO pomocí samostatných minimálních a maximálních senzorů, což pomáhá zabránit častému přepínání.
• Minimální elektronická složitost, což usnadňuje řešení problémů a opravy.
• Vhodné pro nádrže nad hlavou, kde je důležité spolehlivé automatické plnění a prevence přetečení.
Omezení
• Mechanické části se mohou časem opotřebovat, zejména spínačový kontakt a pohyblivá tyč/plovák.
• Není vhodné pro vodu s velkým množstvím nečistot, protože nánosy mohou blokovat pohyb plováku nebo způsobit zaseknutí uvnitř vodicí trubky.
• Vyžaduje pečlivé seřízení během instalace, protože nesprávné zarovnání může vést k nepřesným spínacím úrovním nebo nekonzistentnímu provozu.
Možné vylepšení automatického regulátoru hladiny vody
Systém lze vylepšit několika praktickými způsoby pro zlepšení viditelnosti, ochrany a dlouhodobé odolnosti. Přidáním monitorovacích funkcí, zesílením elektrické ochrany a vylepšením klíčových komponent může řídicí jednotka fungovat bezpečněji a spolehlivěji po delší dobu.
Vylepšení indikací stavu
Stavové indikace lze zlepšit přidáním LED indikátorů, které jasně ukazují, zda je čerpadlo zapnuto nebo vypnuto. Samostatné LED diody mohou být také použity k indikaci detekce nízké a plné hladiny, což umožňuje rychlé vizuální potvrzení aktuálního stavu hladiny vody. Kromě toho může být přiložen malý bzučák, který poskytuje zvukové upozornění při přetížení nebo poruchách. Tato vylepšení poskytují okamžitou zpětnou vazbu a usnadňují řešení problémů bez nutnosti otevírat kryt nebo používat testovací zařízení.
Vylepšení ochrany
Ochranu lze posílit přidáním ochrany při suchém běhu pomocí dalšího senzoru instalovaného ve zdrojové nádrži. To zabraňuje provozu čerpadla, pokud není dostatek vody. Lze také zavést krátký časový obvod s ON-delay nebo OFF-delay, aby se zabránilo rychlému cyklování způsobenému drobnými výkyvy hladiny vody. Navíc instalace RC tlumiče přes kontakty relé čerpadla pomáhá snižovat elektrický šum, potlačovat napětí a minimalizovat opotřebení kontaktů. Tyto vylepšení společně chrání čerpadlo, prodlužují životnost komponentů a zvyšují celkovou stabilitu systému.
Vylepšení odolnosti
Dlouhodobou odolnost lze zlepšit nahrazením mechanického relé polovodičovým relé (SSR), které eliminuje kontaktní oblouky a mechanické opotřebení. Mechanické listové spínače lze upgradovat na magnetické jazýčkové spínače pro snížení fyzického zatížení a zlepšení spolehlivosti přepínání. V prostředích s vysokým obsahem minerálů nebo korozivní vodou by měly být použity korozivně odolné tyče nebo potažené komponenty, aby se zabránilo jejich poškození. Tyto modernizace výrazně zvyšují spolehlivost, zejména u náročných nebo nepřetržitých instalací.
Testování, kalibrace a řešení problémů
Testování a kalibrace
Před připojením čerpadla:
• Napájet obvod 12V DC a připojit relé bez zatížení čerpadla.
• Ruční ovládání S1 a S2 pro simulaci nízkoúrovňových a plných podmínek.
• Potvrdit, že relé se aktivuje, když je výstup VYSOKÝ, a uvolňuje se, když je NÍZKÝ.
• Změřit napětí na pinu 2 a pinu 4 pro ověření správného chování triggeru a resetu.
Po instalaci:
• Pozorujte alespoň dva kompletní cykly plnění a vypouštění.
• Potvrďte, že čerpadlo startuje na minimální úrovni.
• Potvrdit, že čerpadlo zastaví na maximální úrovni.
Pečlivá kalibrace poloh senzorů zabraňuje přetečení, zpožděnému startu nebo nestabilnímu přepínání.

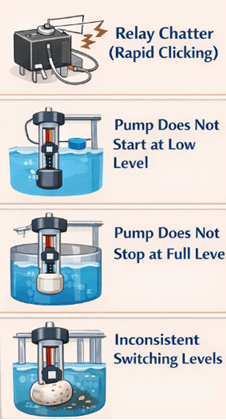

Běžné příznaky a příčiny zavinění
| Příznak poruchy | Možné příčiny | Doporučené řešení |
|---|---|---|
| Přenosové povídání (rychlé klikání) | • Nestabilní nebo špatně filtrované 12V napájení | |
| • Elektrický šum z motoru čerpadla | ||
| • Chybějící zpětná dioda | Používejte regulovaný zdroj napájení, přidejte dostatečnou kapacitu filtru, nainstalujte flyback diodu přes cívku relé a udržujte nízkonapěťové vedení oddělené od síťového zapojení. | |
| Čerpadlo nezačíná na nízké úrovni | • Nesoulad S1 | |
| • Spoušťový pin nedosáhne 0V | ||
| • Vadný tranzistor nebo relé | Zkontrolujte mechanické zarovnání senzoru 1, ověřte napětí na pinu 2 multimetrem a potvrďte správný chod měniče relé. | |
| Čerpadlo se nezastaví na plné úrovni | • S2 nepřipojuje resetovací pin úplně k zemi | |
| • Chyba resetování kabeláže | ||
| • Lepící se plovák | Ověřte, že pin 4 klesne na 0V, když se aktivuje senzor vysoké úrovně. Zkontrolujte pohyb plováku uvnitř PVC vodítka a zkontrolujte resetovací kabeláž. | |
| Nekonzistentní úrovně přepínání | • Lepení plováku kvůli nečistotám nebo nahromadění minerálů | |
| • Ohnutá tyč nebo nadměrný tlak na listový spínač | ||
| • Nesprávně zarovnaná PVC vodicí trubka | Vyčistěte sestavu senzoru, zajistěte plynulý pohyb plováku a opravte případné mechanické nesoulady. |
Aplikace automatických regulátorů hladiny vody
Tento automatický regulátor hladiny vody je vhodný pro systémy, které vyžadují spolehlivé plnění nádrží s pevnými úrovněmi ON a OFF, včetně:
• Obytné nadzemní nádrže pro automatické doplňování a prevenci přetečení
• Zemědělské skladovací systémy, jako jsou malé vodní nádrže nebo zavlažovací nádrže
• Malé komerční budovy, kde je potřeba stálá dostupnost vody s minimálním dohledem
• Systémy sběru dešťové vody pro řízení zásobování a přenosu nasbírané vody mezi nádržemi
Závěr
Tento automatický regulátor hladiny vody poskytuje spolehlivé dvoubodové řízení pomocí mechanického snímání a elektronického západování. Díky správné konstrukci, regulovanému výkonu a bezpečnostním opatřením zajišťuje stabilní provoz čerpadla, snižuje riziko přetečení a ruční monitorování. Ačkoliv je jednoduchý v designu, nabízí praktický výkon pro nádrže a skladovací systémy a lze jej dále vylepšit o ochranu, indikace a odolnost.
Často kladené otázky [FAQ]
Jak zabráním chvění relé v obvodu pro řízení hladiny vody 555?
Chvění relé obvykle vzniká kvůli nestabilnímu napětí napájení nebo elektrickému šumu z motoru čerpadla. Aby se tomu zabránilo, používejte správně regulovaný 12V zdroj s dostatečnými filtračními kondenzátory, nainstalujte flyback diodu přes cívku relé a udržujte řídicí vedení oddělené od vysokonapěťového čerpadla. Stabilní napájecí napětí a potlačení šumu zajišťují čisté přepínání.
Může tento automatický regulátor hladiny vody fungovat s ponornými čerpadly?
Ano, regulátor může ovládat ponorné čerpadlo, pokud jsou kontakty relé dimenzovány na napětí a proud čerpadla. U čerpadel s vyšším výkonem použijte relé k pohonu kontaktoru místo přímého připojení čerpadla. To chrání řídicí obvod a zlepšuje dlouhodobou spolehlivost.
Jaká je ideální vzdálenost mezi snímači minimální a maximální hladiny vody?
Vzdálenost závisí na velikosti nádrže a spotřebě vody, ale měla by být dostatečně velká, aby zabránila častému cyklování čerpadla. Širší mezera snižuje opotřebení čerpadla a relé tím, že prodlužuje dobu provozu za cyklus. V malých rezidenčních nádržích je obvykle nastaveno rozestupy tak, aby umožňovaly několik minut provozu čerpadla na jeden naplňovací cyklus.
Jak dlouho vydrží mechanický řídicí systém hladiny vody založený na plováku?
Při správné instalaci a pravidelném čištění mohou elektronické součástky vydržet mnoho let. Mechanické součástky, jako jsou plováky a listové spínače, mohou vyžadovat dlouhodobou kontrolu, zejména v nádržích s ložisky minerálů. Včasná výměna opotřebovaných spínačů pomáhá udržet konzistentní přesnost přepínání.
Mohu přidat ochranu proti suchému běhu na tento regulátor hladiny vody 555?
Ano, ochranu proti suchému běhu lze přidat pomocí dalšího senzoru v nádrži nebo jímce. Tento dodatečný senzor může deaktivovat spouštěcí signál nebo přerušit reléový pohon, pokud je hladina vody ve zdroji příliš nízká. Přidání této funkce chrání čerpadlo před přehříváním a výrazně prodlužuje jeho životnost.
