Vzduchový jistič je základní zařízení s nízkým napětím, které chrání obvody zastavením proudu při poruchách, jako jsou přetížení nebo zkraty. Používá se ve větších energetických systémech, protože podporuje bezpečný provoz, ochranu zařízení a spolehlivé řízení. Tento článek poskytuje informace o jeho pracovním procesu, hlavních součástech, použití, výhodách, výběru, údržbě a srovnání s ostatními jističi.
Přehled jističe vzduchu

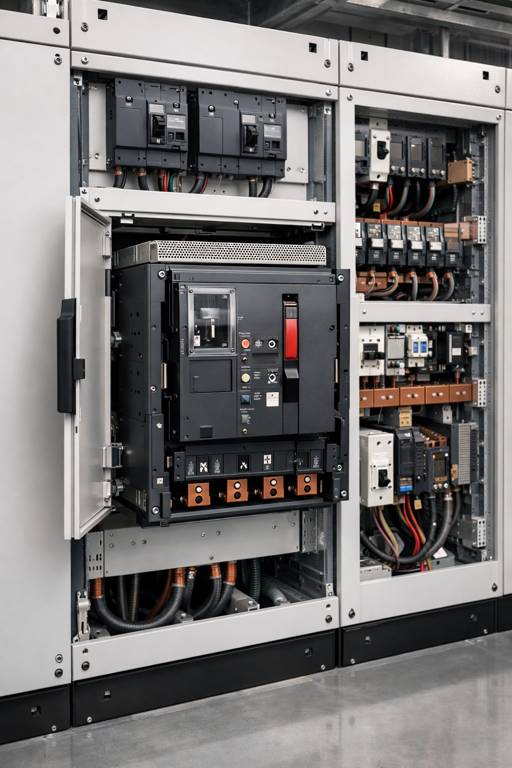

Jistič vzduchu (ACB) je zařízení s nízkým napětím, které chrání obvod tím, že zastaví tok proudu při závadě. Používá vzduch při normálním tlaku k bezpečnému přerušení proudu. Během běžného provozu umožňuje proudu proudu bez přerušení. Když proud dosáhne příliš vysoké kvůli přetížení, zkratu nebo podobnému problému, jistič vypne a obvod se přetrhne.
Jističe vzduchu se používají v nízkonapěťových elektrických systémech k ochraně přívodů, sběrnic, motorů, transformátorů, rozvaděčů a dalších připojených zařízení. Rychlým odříznutím vadné části obvodu pomáhají zlepšit bezpečnost, snížit škody a podpořit stabilní provoz systému.
Proces přerušení poruchy jističe vzduchu

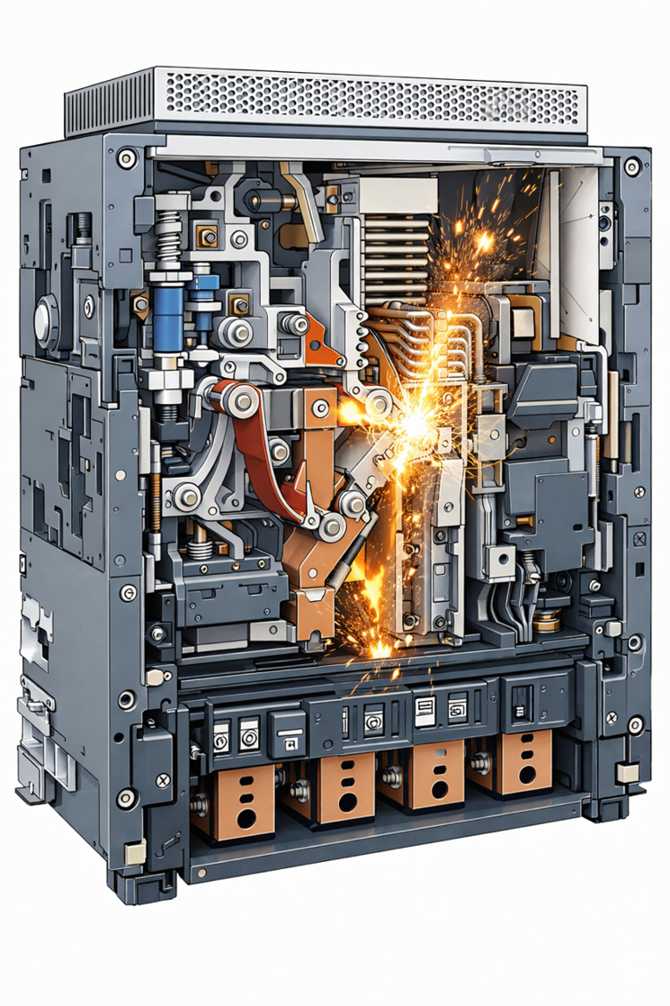

Vzduchový jistič přerušuje poruchový proud sérií rychlých, kontrolovaných akcí. Začíná tehdy, když jistič detekuje abnormální stav, jako je přetížení, zkrat nebo podnapětí. Jakmile proud překročí nastavený limit, aktivuje se spoušťový mechanismus a kontakty se otevřou.
Když se kontakty oddělí, vznikne mezi nimi elektrický oblouk, protože proud se stále snaží projít mezerou. Jistič pak vede tento oblouk do obloukových žlabů, kde se natahuje, štěpí, chladí a uhasí. Jak oblouk slábne a ztrácí teplo, proud přestane proudit a obvod je bezpečně přerušen.
Tento proces umožňuje jističi chránit obvod před poškozením a zároveň sloužit jako řízené spínací zařízení v nízkonapěťových systémech.

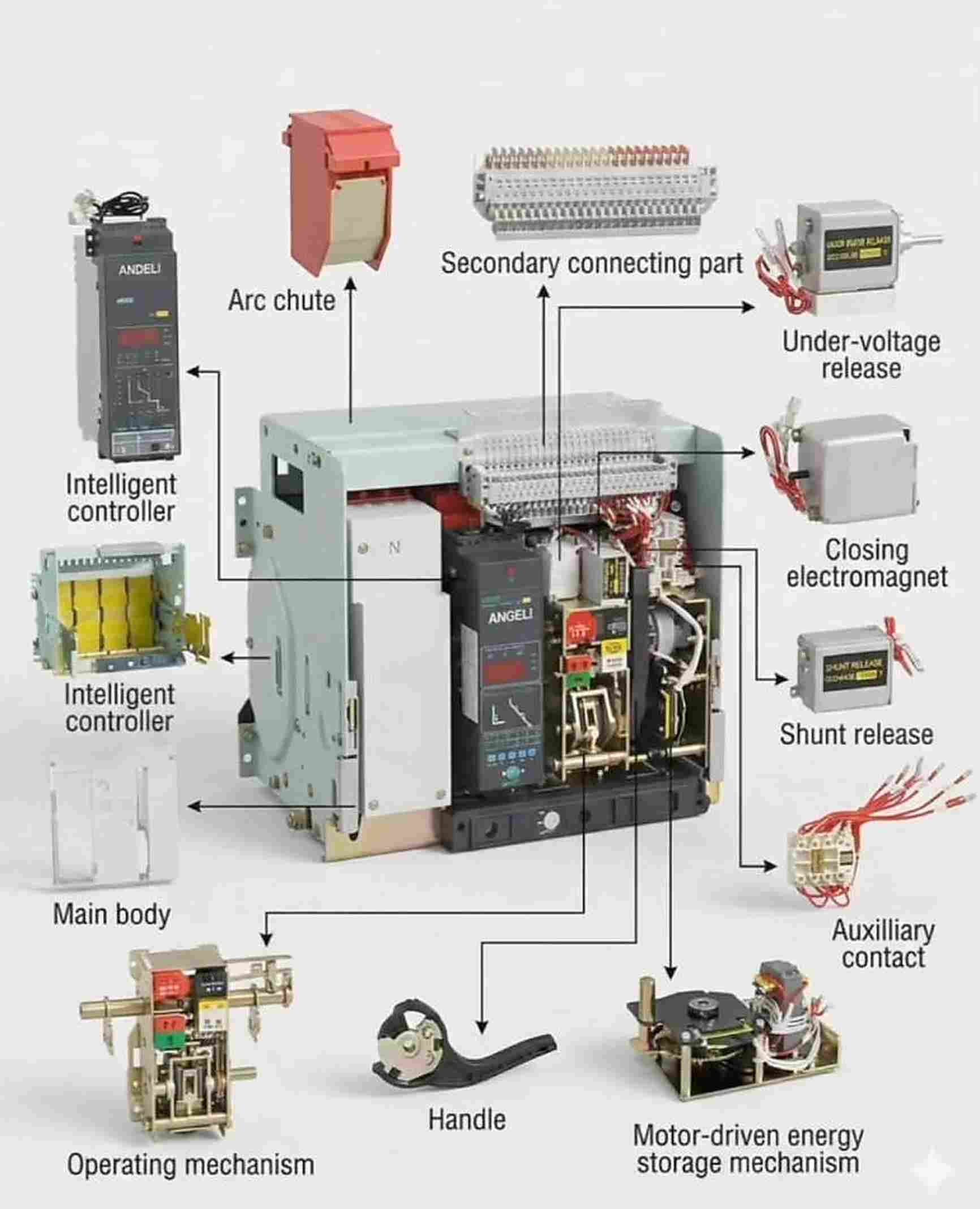

Součástky a ochranné funkce jističe vzduchu
Kontakty jističe vzduchu
Kontakty vedou proud během běžného provozu. Jistič s vzduchovým okruhem má obvykle pevné a pohyblivé kontakty. Když je jistič zavřený, tyto kontakty zůstávají připojené a umožňují tok proudu. Když je zjištěna porucha, oddělí se, zastaví aktuální cestu a zahájí proces přerušení.
Mechanismus ovládání jističe vzduchu
Provozní mechanismus řídí otevírání a zavírání jističe. Poskytuje sílu potřebnou k přesunu kontaktů do polohy při běžném přepínání a k jejich rychlému otevření během jízdy. To pomáhá jističi reagovat rychle a kontrolovaně, když jsou podmínky nebezpečné.
Jednotka nebo reléový systém s jističem vzduchu
Spouštěcí jednotka nebo reléový systém monitoruje elektrický stav obvodu. Detekuje abnormální stavy, jako je přetížení, zkrat nebo podnapětí, v závislosti na nastavení jističe. Když měřený stav překročí nastavený limit, odesílá signál, který způsobí vypnutí jističe.
Obloukové žlaby s jističem vzduchu
Obloukové žlaby se používají k řízení elektrického oblouku, který vzniká, když se kontakty otevřou za zátěže nebo poruchy. Vedou oblouk do stísněného prostoru, kde je natahován, rozdělen, chlazen a uhašen. To pomáhá bezpečně zastavit tok proudu a chrání vnitřní části jističe před nadměrným teplem a poškozením.
Resetování nebo opětovné uzavření jističe vzduchu
Resetování nebo opětovné uzavření umožňuje jistič znovu uvést do provozu poté, co je závada odstraněna. Jakmile je příčina výpadku odstraněna a jistič zkontrolován, tato součást umožňuje resetovat stav vypnutí a jistič znovu zavřít. Tím se obnoví normální proudová cesta obvodem.
Funkce ochrany proti jističům vzduchu
Ochranné funkce vzduchového jističe jsou navrženy tak, aby reagovaly na různé typy elektrických poruch. Každá funkce má svůj specifický účel a pomáhá jističi chránit obvod bezpečným a organizovaným způsobem.
• Tepelné vypínaní reaguje na přetížení, které trvá po určitou dobu. Používá se, když proud zůstává nad normální úrovní dostatečně dlouho na to, aby vzniklo nadměrné zahřívání.
• Magnetické vypínaní reaguje velmi rychle na vysoký zkratový proud. Reaguje téměř okamžitě, když proud prudce překročí bezpečnou úroveň.
• Ochrana proti podnapětí, pokud je zahrnuta, reaguje, když napájecí napětí klesne pod přijatelnou úroveň. To může způsobit vypnutí jističe, aby ochránilo systém a zabránilo se nestabilnímu provozu.
Aplikace vzduchových jističů

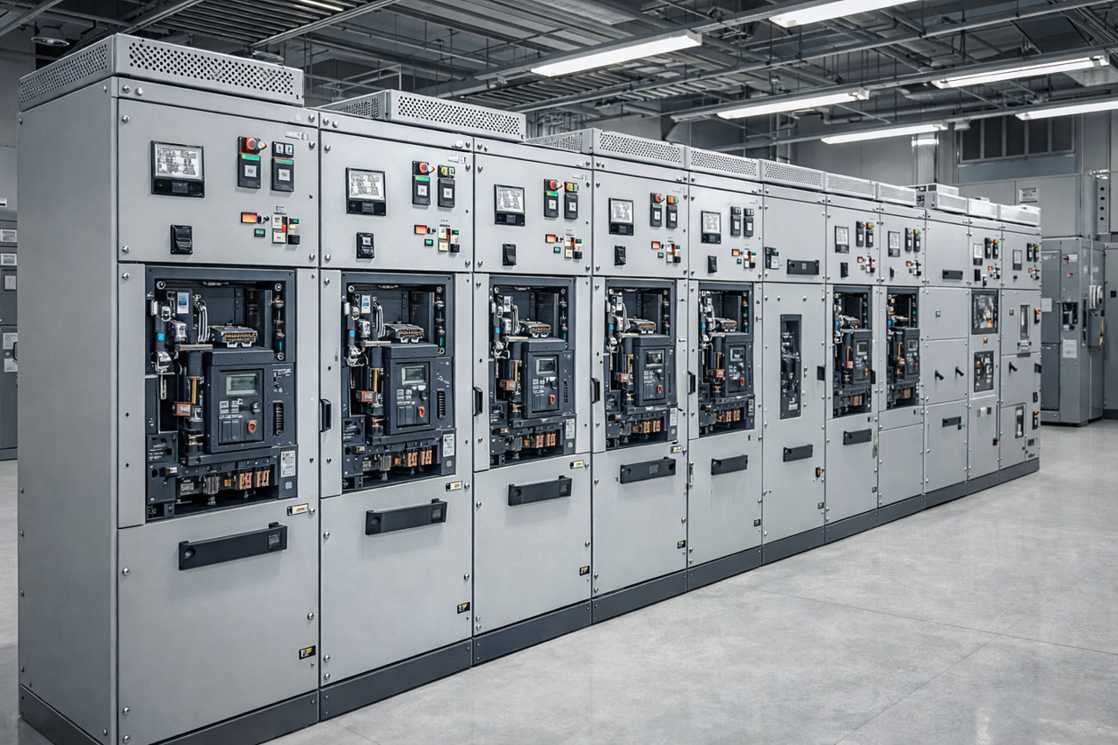

Jističe se běžně používají v průmyslových závodech, komerčních budovách, velkých elektrických rozvaděčích, generátorových systémech, rozvodnách na nízkonapěťové straně a v rozvodných rozvodnách. Jsou vhodné tam, kde jsou proudové hodnoty příliš vysoké pro menší jističe a kde je potřeba nastavit nastavení ochrany.
Tyto instalace používají vzduchové jističe, protože dokážou zvládnout vysoký proud, účinně ukončit poruchový proud a poskytují praktické řídicí a ochranné prvky pro nízkonapěťové elektrické systémy.
Výhody vzduchových jističů ve velkých instalacích
Vzduchové jističe jsou často vybírány pro velké nízkonapěťové systémy, protože kombinují silné přerušení poruch, nastavitelnou ochranu a řídicí funkce v jednom zařízení. Jsou vhodné pro vyšší proudy a podporují spolehlivý provoz jak za normálních podmínek, tak při poruchách.
| Funkce | Přínos |
|---|---|
| Vysoká přílomová kapacita | Zvládá vyšší úrovně poruch ve velkých nízkonapěťových systémech |
| Nastavitelná nastavení cesty | Umožňuje sladit ochranu s podmínkami systému |
| Odolná konstrukce | Podporuje spolehlivý provoz za náročných podmínek |
| Dálkové ovládání a reset | Umožňuje ovládání a obnovu z dálky |
Údržba a kontrola jističů vzduchu
Stav a opotřebení kontaktu jističe vzduchu
Kontaktní plochy by měly být zkontrolovány na opotřebení, poškození nebo známky opotřebení. Protože kontakty vedou proud a během provozu se oddělují, jejich stav může ovlivnit jak normální výkon, tak přerušení poruchy. Opotřebované nebo poškozené kontakty mohou snížit spolehlivost a měly by být řešeny během údržby.
Provoz jednotky s vypínáním jističe vzduchu
Jednotka na výtahu by měla být zkontrolována, zda reaguje správně podle svých nastavení ochrany. To je nutné, protože spouštěcí jednotka řídí, kdy se jistič za abnormálních podmínek otevře. Pokud nereaguje správně, jistič nemusí poskytnout potřebnou ochranu.
Mechanické spojky a provozní mechanismus jističe vzduchu
Pohyblivé části jističe by měly fungovat hladce a konzistentně. To zahrnuje ovládací mechanismus a mechanické spojky, které otevírají a zavírají kontakty. Jakákoli tuhost, nesprávné postavení nebo nepravidelný pohyb může ovlivnit výkon jističe.
Komponenty řízení oblouku pro vzduchové jističe
Obloukové sjezdy a související části pro řízení oblouku by měly být také zkontrolovány. Tyto součástky pomáhají řídit a uhasit elektrický oblouk, který vzniká, když se jistič při zátěži nebo poruchě otevře. Jejich stav má přímý vliv na výkon při přerušení a vnitřní ochranu.
Reset a uzavření jističe 6.5
Jistič by měl být také zkontrolován, aby se potvrdilo, že ho lze po provozu správně resetovat a uzavřít. Pro návrat obvodu do provozu po odstranění příčiny výpadku je potřeba plynulý a spolehlivý proces resetování. Jakýkoli problém v této části provozu může ovlivnit celkovou spolehlivost.
Ochrana proti běžným problémům proti běžným problémům
| Problém | Jak pomáhá istič vzduchového okruhu? |
|---|---|
| Přehřívání při přetížení | Výpadky před tím, než vysoký proud vydrží dostatečně dlouho na to, aby způsobil tepelné poškození |
| Vážné poškození zkratem | Rychle přerušuje poruchový proud, aby omezila poškození |
| Namáhání zařízení | Snižuje expozici abnormálním aktuálním podmínkám |
| Porucha rozšířená po celém systému | Izoluje postiženou sekci dříve, než problém dosáhne dalších částí |
| Výpadek služby kvůli nevyřešeným poruchám | Pomáhá podpořit stabilní provoz a rychlejší zotavení |
Srovnání jističů s jinými jističi
Jistič vzduchu vs MCB
Vzduchový jistič se používá ve větších nízkonapěťových systémech, zatímco MCB se používá v menších obvodech. Vzduchový jistič zvládne náročnější elektrické zatížení a poskytuje pokročilejší ochranu a spínací funkce.
Jistič vzduchového okruhu vs MCCB
Ve srovnání s MCCB poskytuje jistič vyšší příjmovou kapacitu a podrobnější možnosti nastavení. Používá se tam, kde je ochranná povinnost náročnější a obvod má větší distribuční roli.
Když je preferován jistič vzduchu
Jistič vzduchu je preferován při vyšších poruchách a systém potřebuje širší rozsah ochrany a nastavení systému.
Závěr
Vzduchový jistič pomáhá chránit nízkonapěťové systémy tím, že přerušuje poruchový proud, omezuje poškození a podporuje stabilní provoz. Jeho kontakty, spouštěcí jednotka, ovládací mechanismus a obloukové skluzavky mu pomáhají pracovat bezpečně a efektivně. Článek také vysvětluje, kde se používá, proč je užitečný ve velkých instalacích, jak by měl být vybrán, co by se mělo kontrolovat během údržby a jak se srovnává s ostatními jističi.
Často kladené otázky [FAQ]
Jak se liší jistič vzduchu od pojistky?
Jistič vzduchu lze resetovat. Pojistku je třeba vyměnit.
Lze pro přepínání použít jistič na vzduch?
Ano. Během běžného provozu může obvod otevírat a zavírat.
Proč je koordinace důležitá pro Air Circuit Circuitbreaker?
Pomáhá to nejdřív vypnout nejbližší jistič. To zabraňuje širšímu vypnutí provozu.
Co se stane, když je špatně zvolen jistič vzduchu?
Nemusí to systém správně chránit.
Resetuje se jistič sám po vypadnutí?
Ne. Obvykle je potřeba ho po odstranění závady resetovat.
Proč je potřeba kontrolovat jistič vzduchového okruhu?
Kontrola pomáhá zajistit, že stále funguje bezpečně a správně.
