Šroubovací jističe jsou navrženy pro elektrické systémy, které vyžadují přímé mechanické spojení mezi jističem a sběrnicí rozvaděče. Tato montážní metoda poskytuje pevné elektrické rozhraní a běžně se používá v obvodech s vyšší poptávkou po proudu nebo v podmínkách, které kladou větší zatížení na připojení panelu. Tento článek vysvětluje, jak fungují, jejich konfigurace, aplikace a jak vybrat správný typ.
Přehled přišroubovaného jističe

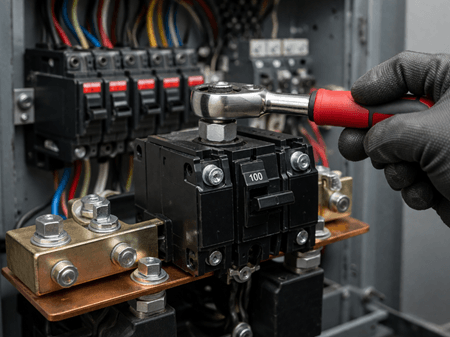

Šroubovací jistič je elektrické ochranné zařízení, které se přímo připevňuje na sběrnici uvnitř panelu pomocí šroubů nebo mechanických spojovacích prvků. Tím vzniká pevné elektrické rozhraní místo spoléhání se na kontakty založené na klipech. Jeho funkcí je přerušit tok proudu při přetížení nebo zkratech, přičemž zůstává pevně připevněn k panelové sběrnici.
Jak fungují šroubovací jističe

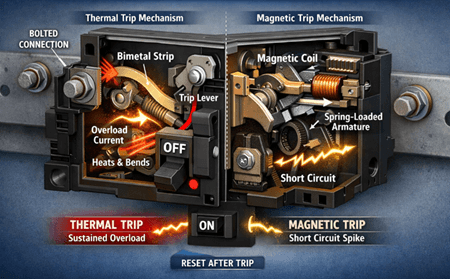

Šroubovací jistič využívá tepelně-magnetický ochranný systém ke sledování proudu a odpojování obvodu za nebezpečných podmínek.
• Mechanismus tepelného tripu – reaguje na trvalá přetížení. Bimetalový proužek se zahřívá a ohýbá při stoupání proudu, což spouští výpadek.
• Magnetický spínač – reaguje na zkraty. Magnetické pole způsobí téměř okamžité vypnutí, když proud poruchy prudce vystřelí.
Tento systém s dvojí odezvou umožňuje jističi reagovat jak na postupná přetížení, tak na náhlé poruchy. Po vypadnutí lze jistič resetovat, jakmile je problém vyřešen.
Typy a konfigurace šroubovacích jističů

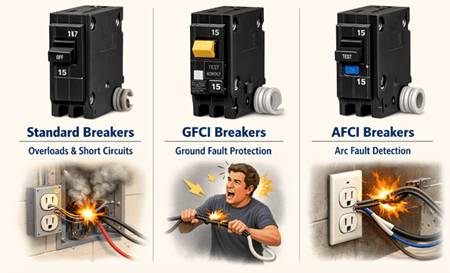

Podle ochranné funkce
• Standardní jističe – chrání před přetížením a zkraty; Používá se v obvodech pro obecné použití
• GFCI jističe – Přerušují napájení při zemních poruchách pro snížení rizika úrazu; používá se v oblastech, kde je možný kontakt s vodou
• AFCI jističe – Detekce obloukových poruch způsobených poškozeným nebo uvolněným vedením; používá se ke snížení rizika požáru v větvových obvodech

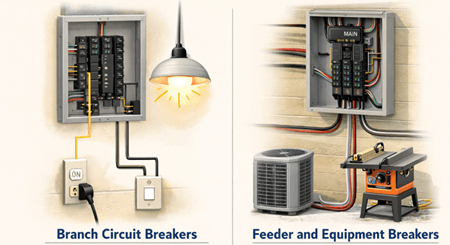

Podle aplikace
• Jističe větve – Používají se pro jednotlivé okruhy, jako jsou osvětlení a zásuvky, kde jsou zátěže rozloženy mezi menší okruhy
• Jističe pro přívod a zařízení – Zajišťují napájení podrozvaděčů a větších zařízení, kde je běžný vyšší proud a nepřetržitý provoz

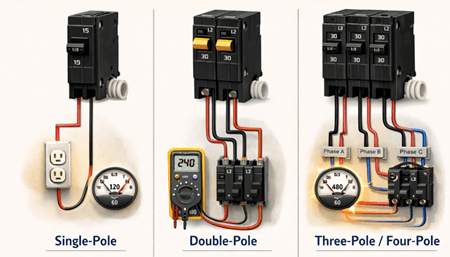

Konfigurace podle pólů
• Jednopólový – Pro standardní jednofázové obvody, obvykle napájející jednotlivé zátěže
• Dvoupólový – Pro obvody s vyšším napětím nebo dvouvodičem, často používané pro větší spotřebiče
• Třípólový / Čtyřpólový – Pro třífázové systémy používané v komerční nebo průmyslové distribuci elektřiny

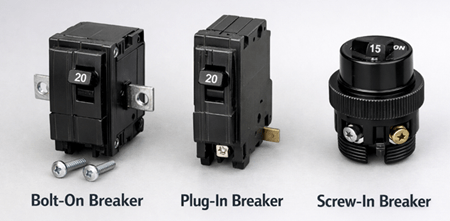

Šroubovací jističe vs plug-in vs šroubovací jističe
| Funkce | Bolt-On Breaker | Zásuvkový jistič | Šroubovací jistič |
|---|---|---|---|
| Metoda připojení | Přišroubováno k sběrnici | Připnutí na sběrnici | Vláknové spojení |
| Typické použití | Střední až vysoký proud | Nízký až střední proud | Nízkoproudové, starší systémy |
| Styl kontaktu | Pevná mechanická | Klipové | Závitová zásuvka |
| Odpor vůči pohybu | Silné | Střední | Limited |
| Instalace | Více zapojení | Jednodušší | Jednodušší |
| Cena | Vyšší | Nižší | Nejnižší |
Šroubovací jističe používají pevný způsob uchopení, zatímco typy s přikládáním a šroubováním se běžně volí tam, kde stačí jednodušší instalace.
Instalace šroubovacích jističů a běžné chyby
| Aspekt | Klíčové body | Běžné chyby |
|---|---|---|
| Izolace napájení | Vypněte a zkontrolujte, zda je napájení odpojeno před instalací | Přeskočení ověření podmínky vypnutí |
| Montáž | Před upevněním správně zarovnejte jistič se sběrnicí | Nesoulad během instalace |
| Točivý moment | Utáhněte šrouby na stanovenou hodnotu točivého momentu pomocí správných nástrojů | Přílišné nebo nedostatečné utahování spojů |
| Terminální spojení | Ujistěte se, že vodiče jsou správně zasunuté a zajištěné | Volné nebo špatně zapojené dráty |
| Inspekce | Zkontrolujte bezpečné usazení a správné umístění po instalaci | Neprovedení kontroly před zapnutím |
Kritéria výběru pro přišroubované jističe
| Faktor | Popis | Účel |
|---|---|---|
| Aktuální hodnocení | Odpovídá zátěži obvodu | Zabraňuje přetížení |
| Napětí | Sladí systémové napětí | Zajišťuje správnou izolaci a provoz |
| Konfigurace pólů | Shody na návrhu obvodů | Podporuje správné fázové a vodičové nastavení |
| Kompatibilita panelů | Odpovídá modelu panelu a sérii | Zajišťuje správné upevnění a připojení |
| Typ ochrany | Standard, GFCI nebo AFCI | Poskytuje požadovaný typ ochrany |
Výkonnostní charakteristiky příšroubovacích jističů
Klíčové charakteristiky
• Udržuje pevný kontaktní tlak v průběhu času, což pomáhá snižovat elektrický odpor na rozhraní
• Podporuje spolehlivý proud při zatížení tím, že snižuje riziko přerušení způsobeného špatným kontaktem
• Snižuje pravděpodobnost zahřívání spojení, protože pevný kontakt omezuje ztrátu energie na rozhraní
• Spolehlivě funguje v prostředí s vibracemi nebo pohybem, protože mechanické upevnění pomáhá jističi zůstat správně usazenou
Omezení
• Vyšší náklady ve srovnání s typy plug-in
• Vyžaduje správný točivý moment při instalaci, aby se udržel správný kontaktní tlak
• Omezeno na kompatibilní panelové návrhy
Tyto charakteristiky popisují, jak se jistič chová během provozu a jak jeho způsob montáže ovlivňuje výkon za různých podmínek.
Závěr
Výběr příšroubovacího jističe závisí na shodě tří klíčových faktorů: kompatibility rozvaděče, zatížení obvodu a provozních podmínek instalace. Šroubovací jističe jsou vhodné pro systémy s vyšší poptávkou po proudu nebo pro prostředí, kde je pevná montáž výhodná. Pokud panel podporuje montáž na šrouby a aplikace těží z přímého připojení sběrnice, je tento typ jističe vhodnou volbou.
