Kondenzátory zapojené do série mohou vypadat jednoduše, ale mění chování kapacity, náboje a napětí v obvodu. Pochopení tohoto spojení je důležité pro každého, kdo se učí elektroniku, protože ovlivňuje výkon obvodu, manipulaci s napětím a bezpečnost. Tento článek vysvětluje klíčové principy, výpočty, aplikace a chyby, kterým se je třeba vyhnout při použití kondenzátorů v sérii.
Přehled kapacity
Kapacita je schopnost kondenzátoru uchovávat elektrický náboj a energii v elektrickém poli. Kondenzátor je tvořen dvěma vodivými deskami oddělenými izolačním materiálem zvaným dielektrikum. Když je na desky přivedeno napětí, hromadí se na nich opačné náboje a energie se ukládá v elektrickém poli mezi deskami.
Kapacita popisuje, kolik náboje může kondenzátor uložit při daném napětí. Měří se ve faradech (F). Protože jeden farad je velmi velká jednotka, většina praktických kondenzátorů se měří v menších jednotkách, jako jsou mikrofarady (μF), nanofarady (nF) a pikodarady (pF).

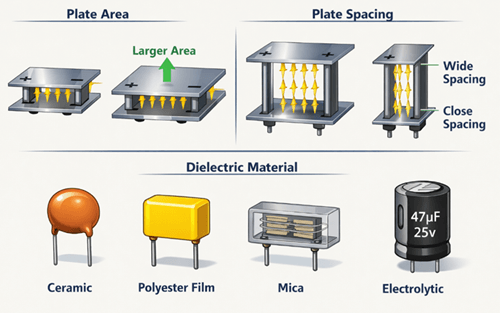

Faktory ovlivňující kapacitu
Kapacitu určuje několik fyzikálních vlastností. Nejdůležitější jsou plocha desek, rozestup desek a dielektrický materiál.
• Plocha desek: Větší desky mohou udržet více náboje, takže kapacita se zvyšuje.
• Vzdálenost mezi deskami: Když jsou desky blíže u sebe, kapacita se zvyšuje.
• Dielektrický materiál: Izolační materiál mezi deskami také ovlivňuje kapacitu. Různé materiály ukládají elektrickou energii s různou účinností. Mezi běžné dielektrické materiály patří keramika, fólie, slída, papír a elektrolytické sloučeniny.
Obecně:
• Větší plocha desky → vyšší kapacita
• Menší rozestupy desek → vyšší kapacitu
• Lepší dielektrický materiál → vyšší kapacitu
Tyto základní faktory pomáhají vysvětlit, proč mají kondenzátory různé hodnoty a konstrukce.
Jak kondenzátory v řadě fungují
Když jsou kondenzátory zapojeny sériově, jsou propojeny jeden konec za koncem, takže existuje pouze jedna cesta pro proud. Toto uspořádání ovlivňuje celkovou kapacitu i způsob, jakým jsou nabití a napětí sdíleny mezi kondenzátory.
Celková kapacita v řadě
Celková kapacita kondenzátorů v sérii se nachází pomocí následujících:
1/Ccelk=1/C1+1/C2+1/C3+⋯
Pro dva kondenzátory lze toto zjednodušit na:
Ctotal = C1C2/(C1+C2)
V sériovém zapojení je celková kapacita vždy menší než hodnota nejmenšího kondenzátoru.
Proč klesá kapacita
Kapacita klesá v sérii, protože kombinace funguje jako kondenzátor s větším efektivním rozestupem desek. S rostoucí efektivní vzdáleností klesá i schopnost skladovat náboj. Jednoduchý způsob, jak si to zapamatovat, je, že kondenzátory paralelně zvyšují kapacitu a kondenzátory v řadě snižují kapacitu.
Nabíjení v sériových kondenzátorech
Každý kondenzátor v sériovém obvodu ukládá stejné množství náboje. To se děje proto, že stejný proud prochází každým kondenzátorem v jedné cestě, takže na každém z nich se hromadí stejný náboj.
3,4 napětí přes každý kondenzátor
Když jsou kondenzátory zapojeny do série, celkové napětí se mezi ně rozdělí. Přesné napětí na každém kondenzátoru závisí na jeho hodnotě kapacity. Sekce 7 to podrobněji vysvětluje.
Proudový tok v sériových kondenzátorech
V jednosměrném obvodu proud teče pouze během nabíjení kondenzátorů. Jakmile jsou plně nabité, proud se zastaví, protože kondenzátory blokují stálý stejnosměrný proud.
V střídavém obvodu se napětí neustále mění, takže kondenzátory se neustále nabíjejí a vybíjí. Díky tomuto opakovanému působení může střídavý proud dál proudit obvodem.
Účel propojení kondenzátorů v sérii
Kondenzátory jsou zapojeny do série, když obvod potřebuje vyšší celkové napětí nebo specifické chování při zpracování signálu. Sériová připojení také umožňují upravovat hodnoty kapacity při stavbě praktických obvodů.
Zvýšení celkové napěťové kapacity
Jedním z důvodů pro sériové zapojení kondenzátorů je umožnit obvodu vydržet vyšší celkové napětí. Když jsou kondenzátory zapojeny do série, aplikované napětí se mezi ně rozdělí. Díky tomuto dělení může kombinace tolerovat vyšší celkové napětí než jeden kondenzátor, pokud napětí správně sdílí mezi komponenty. Tato metoda se vyskytuje v zdrojích vysokonapěťového napájení, kondenzátorových bankách a zařízeních pro přenos energie.
Podpora řízení AC signálu
Sériové kondenzátory mohou také ovlivňovat chování signálu v obvodech střídavého proudu. Protože kondenzátory blokují stálý stejnosměrný proud a zároveň umožňují průchod měnících se signálů, mohou pomoci řídit pohyb signálů mezi stupni obvodu. Specifické aplikace obvodů, které tuto vlastnost používají, jsou popsány v oddílu 5.

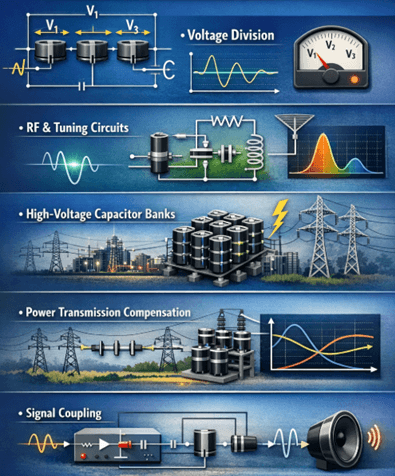

Použití kondenzátorů v řadě
• Dělení napětí: Sériové kondenzátory mohou rozdělit napětí napříč obvodem.
• RF a ladicí obvody: V rádiových obvodech pomáhají sériové kondenzátory ladit rezonanční obvody a filtrovat specifické frekvence signálu.
• Vysokonapěťové kondenzátorové banky: Výkonové elektronické systémy často zapojují kondenzátory do série, aby vytvořily kondenzátorové banky schopné zvládnout vysoká napětí.
• Kompenzace přenosu energie: V elektrických energetických systémech sériové kondenzátory kompenzují indukčnost přenosových linek. To zlepšuje stabilitu napětí a zvyšuje účinnost přenosu energie.
• Signálová vazba: Sériové kondenzátory se běžně používají v audio zesilovačích a komunikačních obvodech k průchodu střídavých signálů při blokování stejnosměrného předpětí.
Jak počítat kondenzátory v řadě
Ekvivalentní kapacita kondenzátorů zapojených do série se vypočítá pomocí reciprokého vzorce:
1 / Ctotal = 1 / C₁ + 1 / C₂ + 1 / C₃ + ...
Po sečtnutí převrácených hodnot každé kapacity výsledek invertujeme, abychom získali celkovou kapacitu.
Stejné kondenzátory v řadě
Pokud mají všechny kondenzátory stejnou hodnotu, výpočet se zobrazuje:
Ctotal = C / n
Kde:
• C = kapacita jednoho kondenzátoru
• n = počet kondenzátorů
Příklad
Tři kondenzátory 330 nF zapojené do série:
Ctotal = 330 / 3 = 110 nF
Příklad výpočtu
Uvažujme kondenzátor 100 μF zapojený sériově s kondenzátorem 1000 μF:
Ctotal = (100 × 1000) / (100 + 1000)
Celkové ≈ 90,9 μF
Ekvivalentní kapacita páru sériových řad je přibližně 91 μF.

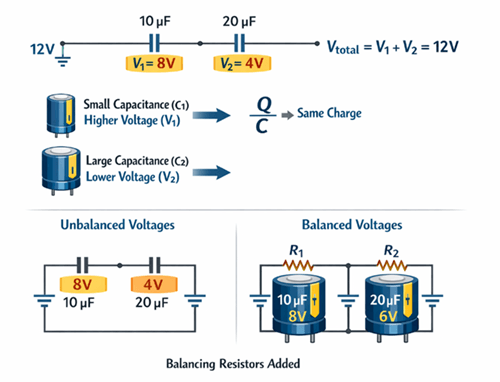

Distribuce napětí v sériových kondenzátorech
Když jsou kondenzátory zapojeny do série, celkové aplikované napětí se mezi ně dělí. Součet jednotlivých napětí se rovná celkovému napájecímu napětí:
Vtotal = V₁ + V₂ + V₃ + ...
Napětí přes každý kondenzátor závisí hlavně na kapacitě. Užitečné pravidlo je:
• Menší kapacita → větší úbytek napětí
• Větší kapacita → menší úbytek napětí
Toto chování vychází z kondenzátorového vztahu:
V = Q / C
Při sériovém připojení každý kondenzátor nese stejný náboj. Kvůli tomu kondenzátor s menší kapacitou vyvíjí vyšší napětí.
Například pokud jsou kondenzátor 10 μF a kondenzátor 20 μF zapojeny sériově přes 12 V napájení, kondenzátor 10 μF převezme větší část napětí.
V praktických obvodech nemusí být dělení napětí dokonale vyvážené. Rozdíly v toleranci, únikovém proudu a teplotním chování mohou způsobit nerovnoměrné rozdělení napětí. Pro zlepšení stability ve vysokonapěťových obvodech jsou rezistory často připojeny paralelně s každým kondenzátorem. Tyto vyrovnávací rezistory pomáhají vyrovnávat napětí v řetězci sérií.

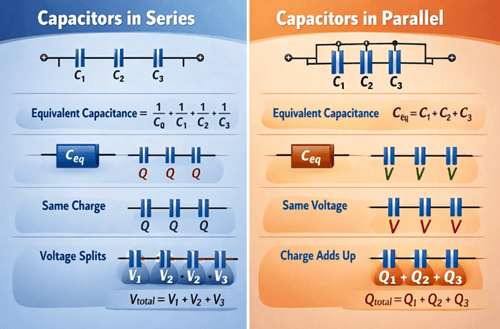

Kondenzátory v sérii vs. paralelně
| Funkce | Spojení se sérií | Paralelní spojení |
|---|---|---|
| Celková kapacita | Zmenšování | Zvýšení |
| Napětí | Může se zvýšit | Stejné jako u jednotlivých kondenzátorů |
| Nabíjení | Stejné u každého kondenzátoru | Sdílené na základě kapacity |
| Napětí | Rozděleno mezi kondenzátory | Stejné platí pro všechny kondenzátory |
| Typické použití | Vysokonapěťové obvody | Filtrování a ukládání energie |
Výhody a omezení sériových kondenzátorů
Výhody
• Schopnost vyššího napětí: Sériový řetězec může snést vyšší celkové napětí, protože aplikované napětí se dělí mezi více kondenzátorů.
• Flexibilní nastavení kapacity: Sériová připojení umožňují vytvářet menší hodnoty kapacity ze standardních součástek.
Omezení
• Snížená celková kapacita: Ekvivalentní kapacita se zmenšuje na nejmenší individuální kapacitu.
• Nerovnoměrné sdílení napětí: Malé rozdíly v únikovém proudu nebo toleranci kapacity mohou způsobit nerovnoměrné dělení napětí.
• Riziko selhání: Pokud jeden kondenzátor selže, ostatní mohou být vystaveny nadměrnému napětí.
• Potřeba dalších komponent: Vysokonapěťové konstrukce často vyžadují vyrovnávací rezistory pro bezpečnější sdílení napětí.
Běžné chyby v kondenzátorech v řadě
Při studiu kondenzátorů v sérii může několik chyb vést k nesprávným výpočtům nebo nespolehlivým obvodům.
• Za předpokladu kapacity se sčítá přímo: V sériových zapojeních se kapacita nepřidává tak, jak se sčítá paralelně.
• Za předpokladu, že napětí se dělí rovnoměrně bez ověření: Skutečné kondenzátory nemusí sdílet napětí rovnoměrně kvůli rozdílům v toleranci a úniku.
• Ignorování napěťových jmen: Jeden kondenzátor může mít větší podíl napětí, než se očekávalo.
• Nesprávné připojení polarizovaných kondenzátorů: Elektrolytické kondenzátory musí dodržovat správnou polaritu.
• Ignorování tolerancí komponent: Skutečné hodnoty kapacity se mohou mírně lišit od označených hodnot.
Bezpečnostní aspekty
• Vybíjení před manipulací: Velké kondenzátory by měly být vybíjeny přes rezistor před dotykem obvodu.
• Pozorujte polaritu: Polarizované kondenzátory musí být vždy správně připojeny.
• Respektujte limity napětí: Nepředpokládejte, že napětí se v řetězci rozdělí dokonale.
• Buďte opatrní s vysokým napětím: Kondenzátorové banky mohou uchovávat nebezpečné množství energie.
• Začněte s nízkonapěťovými obvody před prací s vysokoenergetickými kondenzátorovými systémy.
Závěr
Kondenzátory zapojené do série jsou užitečné, když obvod potřebuje nižší kapacitu, vyšší napěťovou schopnost nebo řízení střídavého signálu. Abyste je správně použili, musíte pochopit, jak kapacita klesá, jak se napětí dělí a proč se skutečné součástky nemusí chovat ideálně. Při správném výpočtu a bezpečnostním povědomí lze sériové kondenzátory efektivně aplikovat v mnoha elektronických systémech.
Často kladené otázky [FAQ]
Lze různé typy kondenzátorů zapojit do série?
Ano, různé typy kondenzátorů lze zapojit do série, například keramické, filmové nebo elektrolytické kondenzátory. Rozdíly v toleranci kapacity, únikovém proudu a teplotním chování však mohou způsobit nerovnoměrné rozložení napětí. Pro stabilní provoz jsou obecně preferovány komponenty s podobnými vlastnostmi a napěťovými hodnotami.
Co se stane, když jeden kondenzátor selže v řetězci sériových kondenzátorů?
Pokud jeden kondenzátor selže otevřený, celý řetězec přestane fungovat, protože je přerušena aktuální cesta. Pokud dojde ke zkratu, zbývající kondenzátory mohou náhle získat vyšší podíl napětí, což může vést k dalším poruchám nebo poškození obvodu.
Ovlivňují kondenzátory zapojené sériově frekvenční odezvu obvodu?
Ano. V střídavých a signálových obvodech ovlivňují sériové kondenzátory impedanci a reaktanci. To ovlivňuje, jak signály různých frekvencí prochází obvodem. Sériové kondenzátory se běžně používají ve filtračních a vazebních sítích, kde je nutné řídit frekvenční odezvu.
