Castellated Holes: Pravidla návrhu a běžné problémy

Feb 27 2026
Zdroj: DiGi-Electronics
Procházet: 588

Castellated otvory jsou poloviční otvory na okraji PCB, které umožňují jednu desku pájet na druhou s nízkým profilem. Tento článek vysvětluje, co to je, jak se srovnávají s jinými možnostmi připojení a kde se používají. Dále zahrnuje způsob výroby, pravidla pro klíčové velikosti, povrchové úpravy, tloušťku desky a kvalitu hran, montáž na nosné desce, elektrické uspořádání a typické poruchy.

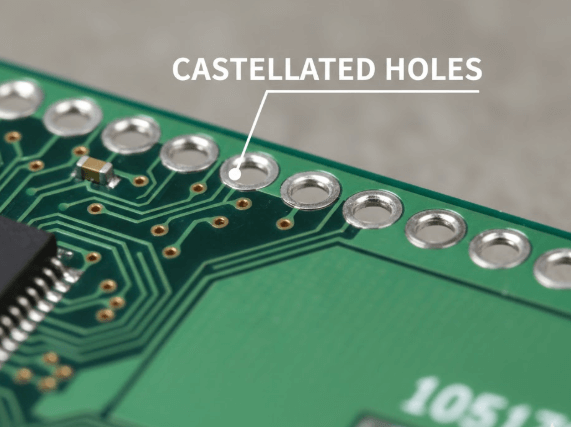

Figure 1. Castellated Holes

Přehled kastelovaných děr

Castellované otvory, také nazývané plátované polootvory nebo kastelace, jsou pokovené průchodnými otvory umístěnými podél okraje PCB a poté rozříznutými na polovinu při frézování obrysu desky. Tím vznikne řada pokovených půlkruhů na hraně desky. Tyto funkce se pájí na odpovídající plosky na jiné desce, což umožňuje malou desku přímo připevnit na větší desku s nízkoprofilovým pájeným spojením.

Kastelované otvory mezi možnostmi propojení PCB

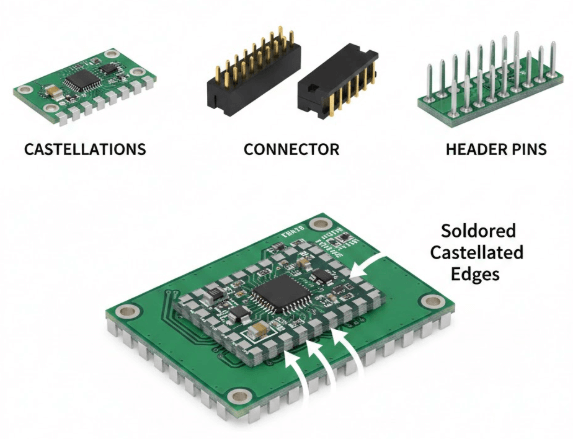

Figure 2. Castellated Holes Among PCB Interconnect Options

Možnost propojeníNejlépe přizpůsobené proKlíčové kompromisy
Kastelované díryKompaktní moduly PCB s pájenímNení to plug-in rozhraní; vyžaduje pájení
Konektory desekPřipojení, která je potřeba často odpojovatPřidává výšku, cenu a další počet komponent
Hlavičkové pinyJednoduchá nebo dočasná spojování PCBVyšší, méně tuhý a více ruční montáž

Běžné použití pro kastelované otvory

• Kompaktní bezdrátové moduly připájené na hlavní desku

• Malé IoT a senzorové desky namontované na základní desce plošných spojů

• Dceřiné desky naskládané na hlavní desce, kde je výška omezená

• Breakout desky jsou navrženy tak, aby pájely přímo na větší PCB

Proces výroby kastelovaných otvorů

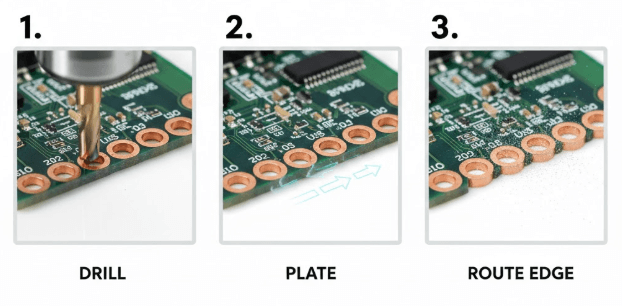

Figure 3. Castellated Hole Manufacturing Process

• Vyvrtejte rovný řádek průchozích otvorů blízko okraje PCB.

• Tyto otvory pokryjte mědí během běžného procesu pokovování průchodnými otvory.

• Frézujte nebo frézujte obrys desky tak, aby řez procházel středem každého otvoru, přičemž podél okraje zůstávají poloviční otvory s pokovenou vrstvou.

Geometrie kastelace a pravidla pro návrh plošek

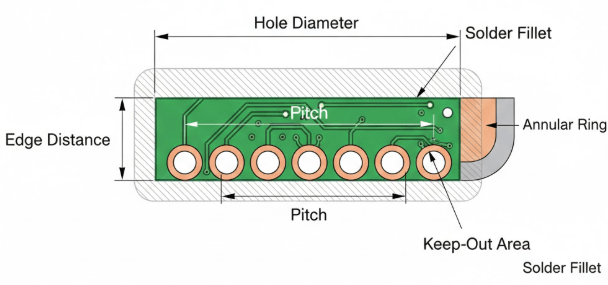

Figure 4. Castellation Geometry and Pad Design Rules

TermínCo to znamenáPraktický výchozí bod
Průměr hotového otvoruVelikost otvoru po dokončení pokovování≥ 0,5 mm
Rozestupy mezi otvoryMezera mezi středy sousedních děr≥ 0,5 mm
Průchod hranVzdálenost od mědi nebo prvků k frézované hraněDodržujte pravidla výroby PCB; přísnější hodnoty zvyšují riziko a náklady
VynecháníOblast udržovaná bez mědi nebo citlivých prvkůSladit tolerance směrování a nechat prostor pro inspekci
Prstencový prstenecMěděný kroužek kolem pokovené díryČasto 0,25–0,30 mm (nebo více), v závislosti na výrobní kapacitě

Tloušťka desky, kvalita hran a pevnost kastelace

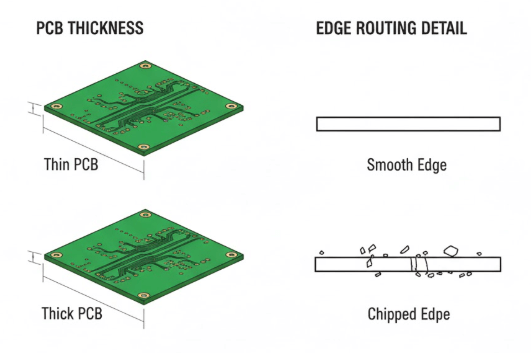

Figure 5. Board Thickness, Edge Quality, and Castellation Strength

Protože kastelované otvory sedí na frézovaném okraji, kvalita hrany i tloušťka desky ovlivňují odštípnutí, otřepy a poškození při manipulaci. Silnější desky zvládnou větší namáhání, zatímco tenčí desky mohou stále dobře fungovat, pokud je depanelování a montáž kontrolována. Pomáhá naplánovat, jak budou moduly odděleny, zabaleny a umístěny, aby byla chráněna kastelovaná hrana před nárazy a ohýbáním.

Stopy nosiče a sestava pro kastelované otvory

Na povrchu nosiče se objevuje mnoho problémů s kastelovanými otvory, například pájené můstky při těsném stoku, slabé zaoblení nebo mírné posunutí v zarovnání. Kastelační řada se chová podobně jako řada SMT okrajových plošek, takže rozložení nosiče a dodávka pasty by měly být naladěny pro stabilní, opakovatelné pájecí spoje.

Kontrola stopy nosiče a pasty

• Zarovnání nosičů těsně s kastelovanou řadou s jasnou definicí pájené masky

• Použití pájecích maskovaných hrází na úzkém stoku, aby se omezilo pájení mostem

• Upravte clony šablon, pokud se na okraji nahromadí pasta nebo se objeví mosty

• Přidat pomůcky pro zarovnání, jako jsou hedvábné obrysy, nádvoří a fiduciály

Volby způsobu sestavování

MetodaDobře proCo sledovat
ReflowVýrobní sestavyVkládejte objem a kobylky na těsný tón
Ruční pájeníPrototypy, malé sérieNerovnoměrné zaoblečení a přehřívání
Přepracování na horký vzduchOprava nebo výměnaZvedání podložky z přebytečného tepla

Tipy na přepracování

• Používat tavidlo a kontrolované teplo, aby se zabránilo tupým nebo slabým kloubům

• Zkontrolujte oba konce kastelačního řádku, protože mosty mohou začínat v rozích

• Štít blízké části a jemně zvedněte modul místo vypáčení

Elektrické uspořádání pro spojení s kastelovanými otvory

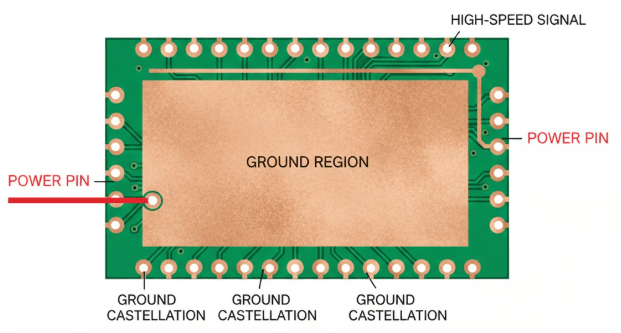

Figure 6. Electrical Layout for Castellated Hole Connections

• Použít několik zemních kastelací ke snížení impedance návratové cesty a zesílení řady

• Rozmístěte kohoutky s vyšším proudem podél okraje místo jejich seskupování u jednoho rohu

• Udržujte rychlé signálové linky krátké přes rozhraní a odkazujte je na pevnou zemní oblast

• Směrovat signály citlivé na šum pryč od rohů, které jsou vystaveny většímu ohybu a mechanickému zatížení

Selhání kastelovaných otvorů a řešení

Režim selháníJak to vypadáJak to snížit
Pájecí mostyKrátké šňourky mezi blízkými czubatými podložkamiPoužijte pájecí maskové přehradky, ovládejte hlasitost pasty a roztečku match pad
Slabý filet/otevřeníTenká nebo nerovnoměrná pájka, nestabilní spojeníZlepšit vzor terénu, použít dostatek fluxu, ladit profil reflow
Otřepy / odštěpování okrajůHrubý nebo oštípaný okraj prkna u podložekPřísné řízení trasování, pečlivé odstraňování panelů a balení
Prasknutí pokryvuPoškozená nebo chybějící měď na řezné hraněPoužijte dostatek prstenců a potvrďte schopnosti továrny

Závěr

Kastelované otvory tvoří kompaktní, pájené spojení mezi deskami, když jsou jejich detaily plánovány jako jeden systém. Vhodné rozměry, jasné výrobní poznámky a stabilní povrchová úprava podporují pevné spoje na hranách. Sladění půdorysu nosiče, množství pasty a způsobu montáže s řadou kastelace spolu s pečlivým uspořádáním a kontrolou pomáhá omezit mosty, poškození hran a vady na plechu.

Často kladené otázky [FAQ]

Mohu použít kastelované otvory na vícevrstvých PCB?

Ano. Můžete je použít na vícevrstvých deskách, ale odtáhněte vnitřní měděné plochy od kastelovaného okraje, abyste předešli nechtěným spojením.

Kolik proudu může kastelovaný kolík unést?

Záleží na tloušťce mědi, velikosti podložky a na tom, kolik pinů sdílí síť. Pro vyšší proud použijte silnější měď, větší destičky a několik kolíků s ozubenými kolíky paralelně.

Jsou kastelované otvory vhodné pro RF nebo vysokorychlostní signály?

Ano. Udržujte stopy krátké, dejte jim pevný referenční bod a vyhněte se náhlým změnám šířky stopy v blízkosti kastelací.

Jak ohradné otvory ovlivňují panelizaci a depanelování?

Často lépe fungují s trasováním tabulek než s V-skórováním. Umístěte lámací čáry tak, aby se při oddělení nepoškodil pokovený okraj nebo nepraskla měď.

Může kastelovaný modul projít více než jedním cyklem přeplývání?

Ano. Ujistěte se, že profil reflow zůstává v rámci udávané maximální teploty a doby nad liquidus pro materiál a součástky PCB.
