Odstředivé ventilátory posouvají vzduch systémy, které vytvářejí odpor, jako jsou vzduchotechniky, filtry, spirály a další uzavřené cesty. Používají se v HVAC, průmyslových výfukových systémech, sběru prachu, pneumatickém transportu a mnoha dalších systémech. Jejich výkon závisí na průtoku vzduchu, tlaku, konstrukci oběžného kola, typu pouzdra a provozních podmínkách.

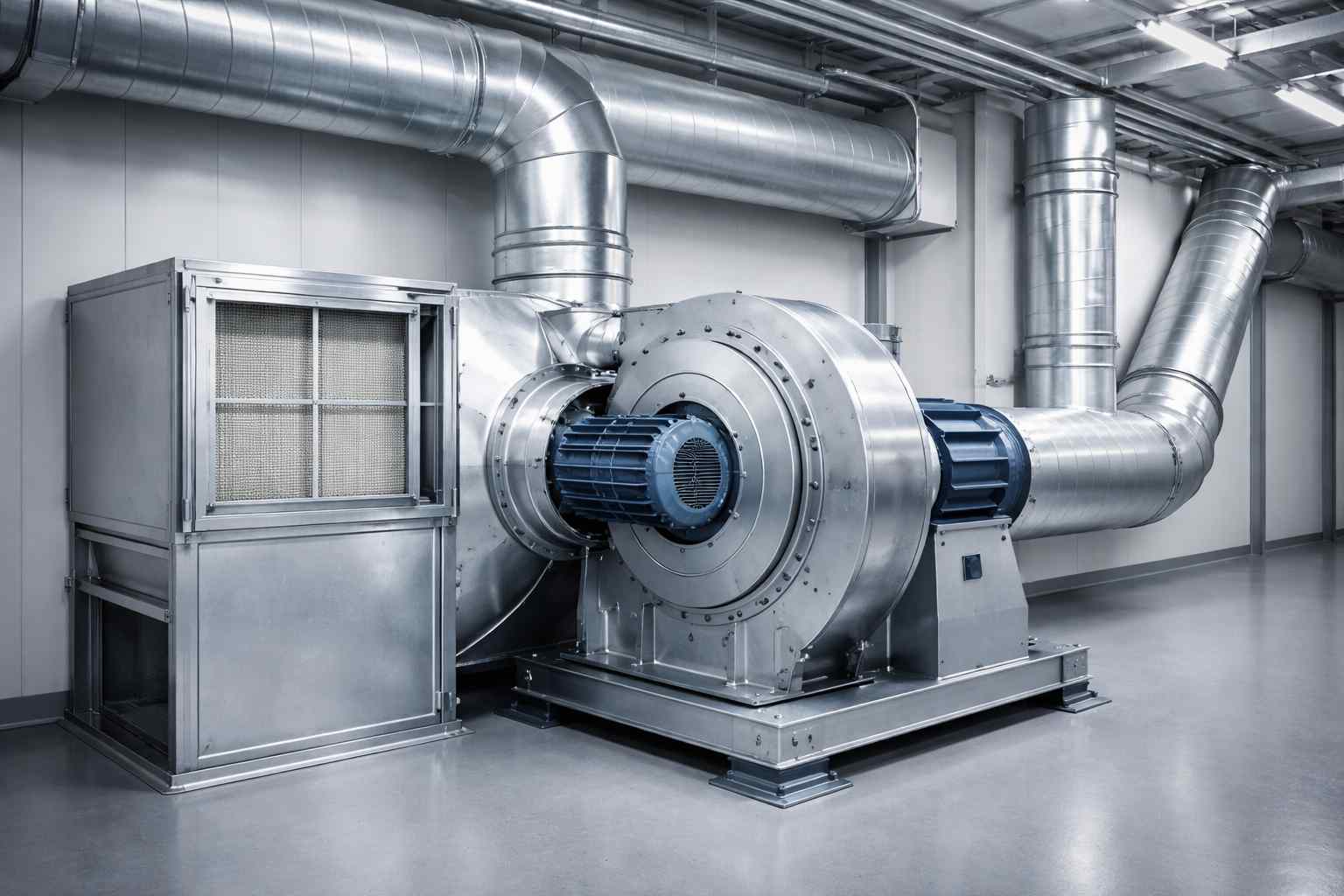

Přehled odstředivého ventilátoru
Odstředivé dmychadlo je stroj na pohyb vzduchu, který využívá rotující oběžné kolo k nasávání vzduchu do středu a jeho vypouštění ven kolmo na vstup. Termíny odstředivé dmychadlo a odstředivý ventilátor se často používají zaměnitelně, ačkoli některé technické zdroje je rozlišují podle poměru tlaku.
Odstředivé dmychadlo se používá, když musí vzduch procházet systémem, který vytváří odpor nebo statický tlak. Je dobře přizpůsoben pro proudění vzduchu, které nejsou otevřené a přímé. Běžné cesty proudění vzduchu zahrnují: rozvody, filtry, cívky, klapky, sběrače prachu, procesní zařízení, digestoře nebo uzavřené ventilační cesty.
Axiální ventilátory jsou často vhodnější pro otevřený proudění vzduchu s menším množstvím omezení, zatímco odstředivé ventilátory jsou vhodnější pro odpornější cesty proudění vzduchu.

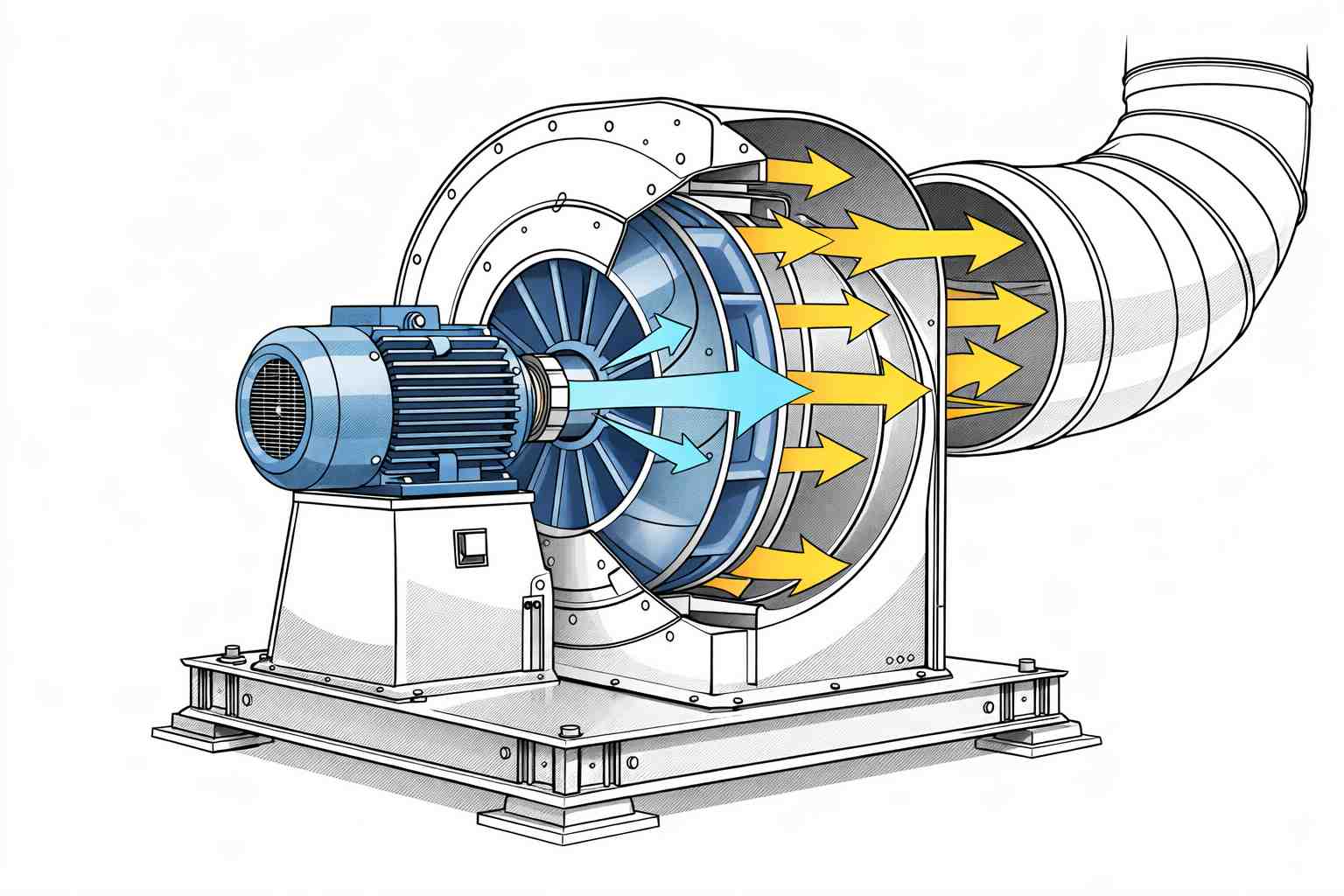

Proudění vzduchu a tlak odstředivého ventilátoru
Vzduch vstupuje středem oběžného kola, často nazývaným očko oběžného kola. Jak se rotor otáčí, lopatky urychlují vzduch a vyhazují ho ven. Pouzdro pak řídí proudění vzduchu a pomáhá převádět část této rychlosti na statický tlak.
Výkon ventilátoru je hodnocen několika souvisejícími faktory:
| Výkonnostní faktor | Co to znamená v Použití? |
|---|---|
| Proudění vzduchu | Kolik vzduchu foukač pohybuje |
| Statický tlak | Kolik odporu foukač dokáže překonat |
| Rychlost | Rychlost přidaná k vzduchu oběžným kolečkem |
| Efektivita | Jak dobře se vstupní výkon proměňuje v užitečný průtok vzduchu a tlak |

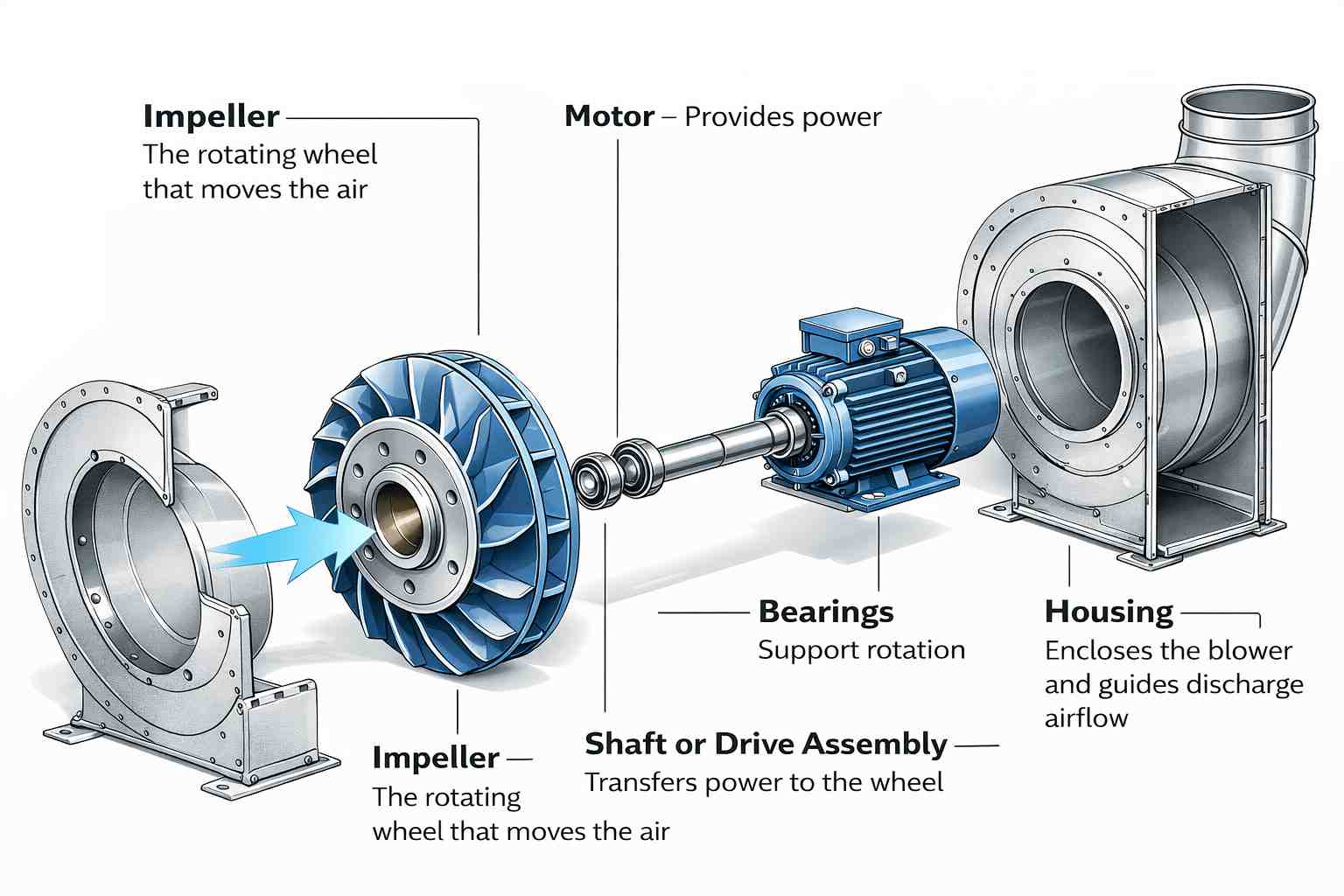

Komponenty a materiály odstředivých ventilátorů
Odstředivé dmychadlo zahrnuje několik hlavních částí:
• Oběžné kolo – rotující kolo, které pohybuje vzduchem
• Motor – dodává energii
• Hřídel nebo hnací sestava – přenáší výkon na kolo
• Ložiska – rotace podpory
• Pouzdro – uzavírá ventilátor a vede proudění vzduchu
Oběžné kolo a pouzdro mají největší vliv na výkon. Konstrukce oběžného kola ovlivňuje průtok vzduchu, tlakovou kapacitu, účinnost, manipulaci s pevnými látkami a citlivost na hromadění. Konstrukce pouzdra ovlivňuje směr výboje, montáž a připojení k systému.

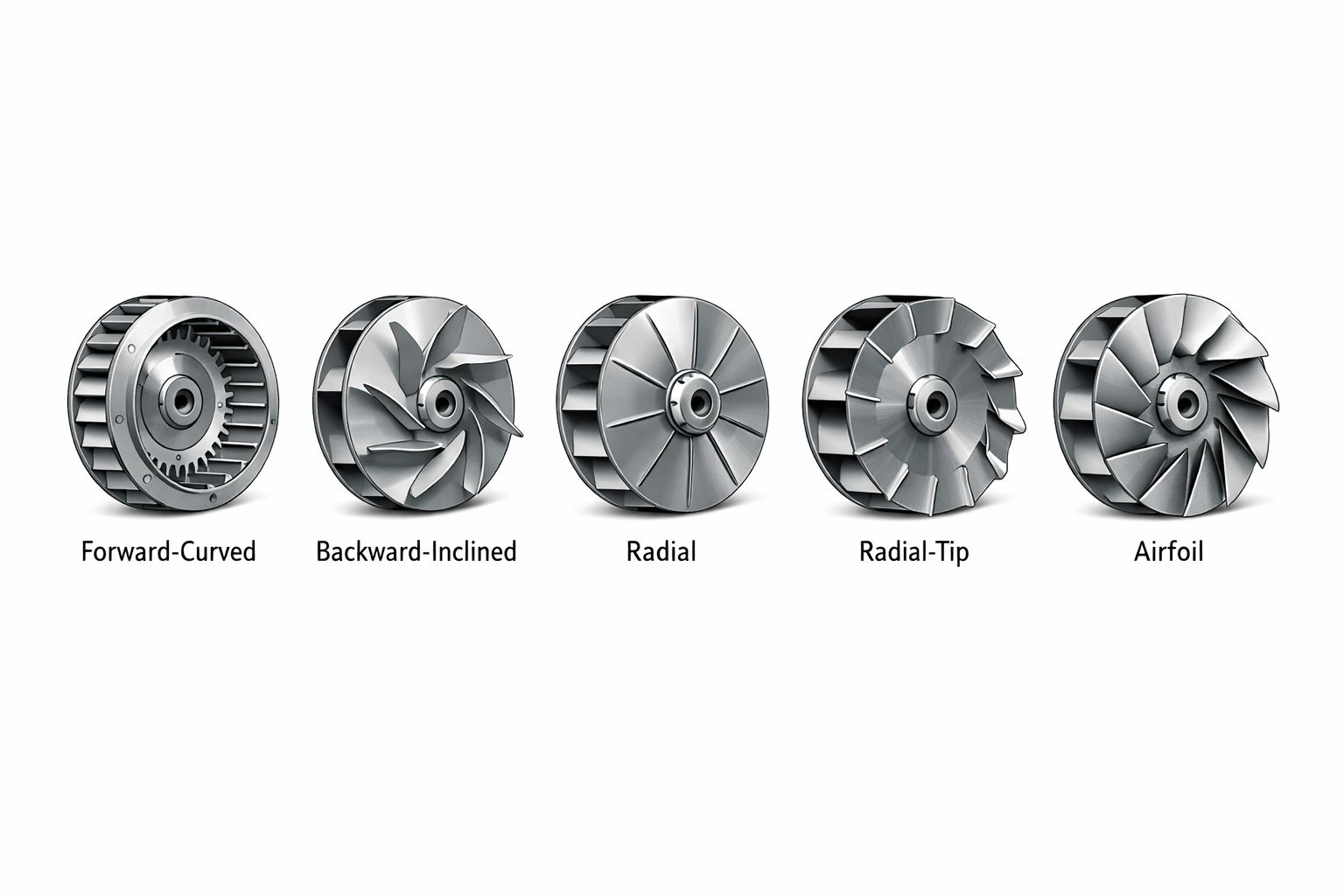

Typy oběžných kol odstředivého dmychadla
| Typ oběžného kola | Hlavní síla | Nejlepší padnutí | Hlavní omezení |
|---|---|---|---|
| Předem zakřivený | Kompaktní proudění vzduchu a nižší hluk | Kompaktní nízkotlaké systémy | Nižší účinnost |
| Zpětně zakřivené / dozadu nakloněné | Vysoká účinnost | Systémy s čistým vzduchem s kontinuálním provozem | Méně vhodné pro špinavou službu |
| Radiální | Silná odolnost a odolnost proti hromadění | Prašný, abrazivní nebo kontaminovaný vzduch | Obvykle nižší účinnost než prémiové konstrukce s čistým vzduchem |
| Radiální špička | Rovnováha mezi odolností a efektivitou | Náročné podmínky proudění vzduchu | Závisí na požadavcích systému |
| Profil křídla | Velmi vysoká účinnost | Systémy čistého vzduchu | Špatně vhodná pro špinavou nebo abrazivní práci |
Typy a konfigurace pouzdra odstředivého ventilátoru
Návrhy volut
Volutové pouzdro používá spirálovité pouzdro k vedení vzduchu při opuštění oběžného kola. Tento design pomáhá převádět rychlost vzduchu na statický tlak a patří mezi nejběžnější uspořádání odstředivých ventilátorů.
Inline jednotky
Inline odstředivé ventilátory používají uspořádání, které snáze zapadá do vzduchotechnikových systémů. Tato konfigurace se často volí, když je omezený prostor nebo je potřeba přímější připojení k proudění vzduchu.
Ventilátory plugů nebo plenum
Plugové nebo plenum ventilátory fungují bez plného pouzdra svitku. Jsou instalovány uvnitř větších zařízení, kde okolní prostor pomáhá směrovat proudění vzduchu.
Vícestupňové jednotky
Vícestupňová centrifugální foukadla používají více než jeden stupeň oběžného kola v sérii. Toto uspořádání se používá, když je potřeba vyšší tlak, než jaký může poskytnout jeden stupeň.
Běžné aplikace odstředivých ventilátorů
• HVAC systémy
• Průmyslový výfuk
• Odsávání výparů
• Čistý vzduch
• Sběr prachu
• Pneumatické přepravní zařízení
• Přívod spalovacího vzduchu
• Sušící systémy
• Provzdušnění odpadních vod
• Manipulace s obilím
• Zařízení pro kontrolu znečištění
Běžné chyby při výběru odstředivého ventilátoru
| Běžná chyba | Proč to způsobuje problémy? |
|---|---|
| Ignorování tlaku špinavého filtru | Odpor systému roste s zatížením filtrů, což může snížit průtok vzduchu |
| Výběr špatného kola pro airstream | Ventilátor nemusí správně ovládat klimatizaci |
| Přehlížení koroze, oděru nebo teploty | Ventilátor se může opotřebovávat rychleji nebo selhat dříve |
| Výběr příliš blízko k zablokování nebo nestabilní operaci | Výkon může být nekonzistentní nebo nespolehlivý |
| Zaměření pouze na první náklady | Nižší nákupní náklady mohou vést k vyšším dlouhodobým nákladům |
| Předimenzování a pak neefektivní fungování | Ventilátor může spotřebovat více energie, než je potřeba |
| Vyhodnocení ventilátoru bez celého systému | Skutečné provozní podmínky mohou být přehlédnuty |
Údržba a životnost odstředivého ventilátoru
| Symptom | Pravděpodobné příčiny |
|---|---|
| Snížený průtok vzduchu | Usazení kol, ucpané filtry, únik vzduchovodu a špatná rychlost |
| Nadměrné vibrace | Nerovnováha, opotřebovaná ložiska, nesoulad, nahromadění |
| Vyšší šum | Přetížení, špatný provozní bod, uvolněné díly, problémy s pohonem |
| Snížená účinnost | Špinavé kolo, změny odporu systému, špatný výběr |
| Předčasné nošení | Abrazivní servis, koroze, špatné materiály a zanedbaná údržba |
Závěr
Výkon odstředivého ventilátoru závisí na několika souvisejících faktorech, včetně proudění vzduchu, statického tlaku, typu oběžného kola, konstrukce pouzdra, výběru materiálu, uspořádání pohonu a provozních podmínek. Správné měření a pravidelná údržba pomáhají snižovat hluk, omezovat opotřebení a podporovat stabilní provoz. Když se tyto faktory vezmou dohromady, ventilátor pravděpodobně bude dobře fungovat, správně zvládat odpor systému a udržet účinnost i životnost v čase.
Často kladené otázky [FAQ]
Co je statický tlak v odstředivém ventilátoru?
Statický tlak je schopnost ventilátoru protlačit vzduch odporem, jako jsou potrubí, filtry a zařízení.
Může odstředivé dmychadlo pohybovat horkým vzduchem?
Ano, ale pouze pokud je navržen pro provoz při vysokých teplotách s vhodnými materiály a díly.
Ovlivňuje hustota vzduchu výkon ventilátoru?
Ano. Změny teploty, nadmořské výšky a vlhkosti mohou ovlivnit průtok vzduchu, tlak a výkon.
Proč je monitorování vibrací důležité?
Pomáhá včas odhalit problémy, jako je nerovnováha, opotřebení ložisek, nesprávné zarovnání nebo hromadění ložisk.
10,5 Potřebuje každý odstředivý ventilátor regulaci rychlosti?
Ne. Některé systémy fungují dobře při jedné pevné rychlosti, zatímco jiné vyžadují úpravu průtoku vzduchu.
Může špatná instalace snížit výkon ventilátoru?
Ano. Špatné uspořádání vzduchotechniky, úniky vzduchu, slabá podpora a špatné zarovnání mohou snížit výkon a zvýšit hluk nebo vibrace.
