Clamper obvody jsou základní součásti analogové elektroniky, které upravují DC offset vlnového průběhu při zachování jeho původního tvaru. Kombinací diody, kondenzátoru a rezistoru přesměruje clamper střídavý signál tak, aby vyhovoval specifickým napěťovým požadavkům v zesilovačích, ADC, komunikačních systémech a výkonové elektronice. Pochopení fungování clamperů zajišťuje stabilní kondicionování signálu, přesné řízení úrovně a spolehlivý výkon obvodu.

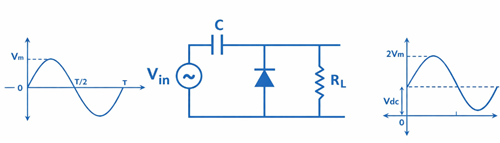

Co je to clamper obvod?
Clamper je elektronický obvod, který přidává stejnosměrný posun k střídavému signálu, přičemž posouvá celý vlnový průběh nahoru nebo dolů, aby jeho vrcholy odpovídaly nové referenční úrovni (například 0 V nebo jiná zvolená stejnosměrná hodnota), aniž by se změnil tvar vlnového tvaru.

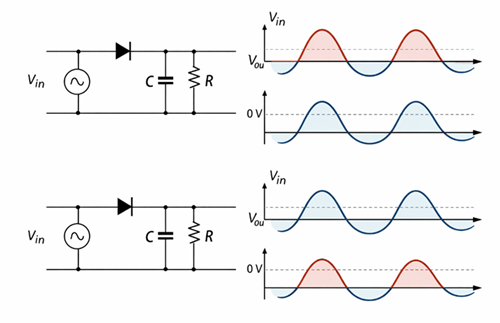

Princip fungování clamperových obvodů
Clamper posouvá střídavý průběh tím, že ukládá napětí na kondenzátor. Během jednoho půlcyklu dioda vede a nabíjí kondenzátor přibližně na vstupní špičku Vm (minus pokles diody). Během opačného půlcyklu je dioda zpětně polarizovaná a kondenzátor drží většinu svého náboje, jedná jako malý stejnosměrný zdroj zapojený do série se vstupem, takže výstup se stává vstupem plus (nebo mínus) toto uložené napětí.
• Nabíjecí interval (dioda zapnuta): Kondenzátor se rychle nabíjí na ≈Vm−VD.
• Interval držení (dioda VYPNUTO): Kondenzátor se vybíjí pomalu přes zátěž, takže uložené napětí posouvá průběh vlny.
Směr posunu
• Kladné (nahoru) upnutí: napětí kondenzátoru se během intervalu vypnutí diody přidává ke vstupu, čímž se vlnový průběh zvyšuje.
• Záporné (dolů) upínání: napětí kondenzátoru efektivně odečítá od vstupu během intervalu vypnutí diody, čímž se snižuje průběh vlny.
2Vm jasnost (jednovětná úprava):
V ideálním případě je DC posun přibližně Vm, takže rozsah vrcholu k referenčnímu rozpětí vlnového průběhu může dosáhnout 2 Vm (v praxi snížené o pokles diody a výboj kondenzátoru).
Kompaktní forma:
Vout(t)=Vin(t)+Vshift
kde Vshift je nastaven hlavně směrem diody, VD a tím, jak dobře kondenzátor drží náboj (RC vs. perioda).
Pokyny pro návrh RC Time Constant
RC≫T
Kde:
• R= odpor zátěže
• C= hodnota kondenzátoru
• T= perioda signálu
Proč musí být RC velký?
Kondenzátor musí mezi cykly udržet svůj náboj. Pokud se vybíjí příliš rychle, úroveň svorky se posune, vlna se nakloní a zkreslení se zvýší, takže velká časová konstanta zajišťuje stabilní DC posuny.
Tipy na design
• Pro stabilní provoz zvolit RC≥10T.
• Používat větší kondenzátory pro nízkofrekvenční signály.
• Zajistit, aby odpor zatížení byl dostatečně vysoký.
• Zvažte únik kondenzátoru u dlouhotrvajících signálů.
Frekvenční vliv na výkon clamperu
| Stav signálu | Signální období | Výboj kondenzátoru | Úroveň Droop | Přesnost upnutí | Celkový výkon |
|---|---|---|---|---|---|
| Vysoká frekvence | Kratší období | Minimální výboj mezi cykly | Velmi nízký pokles | Vysoká přesnost | Stabilní a konzistentní DC posun |
| Nízká frekvence | Delší období | Větší výboj mezi cykly | Zvýšený pokles | Snížená přesnost | Méně stabilní DC posun |
Simulační a testovací metody
Simulace
Pomocí nástrojů SPICE, jako jsou LTspice nebo PSpice, proveďte přechodnou simulaci dostatečně dlouhou k dosažení ustáleného stavu. Sledujte chování nabíjení a vybíjení kondenzátoru během více cyklů, ověřte stabilitu úrovně svorky a polohu DC posunu a zkontrolujte časování vedení diody a špičkový proud. Frekvence sweepu a zatížení pro identifikaci nejhoršího případu klesání a stability limitů.
Praktické testování
Aplikujte známý AC vstup na zamýšlené frekvenci a amplitudě a měřte jak vstup, tak výstup pomocí osciloskopu s konzistentním referenčním zemním směrem. Potvrďte, že tvar vlnového průběhu je zachován a že úroveň svorky zůstává stabilní po několik cyklů. Mírně měnit frekvenci nebo zátěž pro vyhodnocení reálné odolnosti.
Pokud se objeví nestabilita – například základní drift, nadměrné vlnění, posun výstupní úrovně nebo citlivost na zátěž – zkontrolujte časovou konstantu RC vzhledem k době signálu, charakteristikám diody, úniku kondenzátoru a zátěži.
Typy clamper obvodů

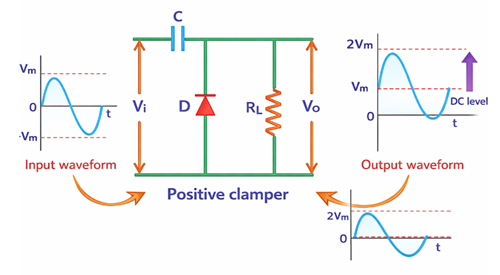

Pozitivní svorkovač
Kladný clamper je navržen tak, aby posunul střídavý průběh směrem nahoru tím, že drží jeho záporný vrchol blízko zvolené referenční úrovně, často 0 V. V této konfiguraci dioda vede během půlcyklu, což umožňuje kondenzátoru nabíjet přibližně na vstupní špičku (sníženou o pokles diody v dopředu). Po nabití kondenzátor udržuje většinu napětí mezi cykly, což vede k tomu, že je vlna přemístěna tak, aby zůstala většinou nad referenční hodnotou. Tento typ se běžně používá v obvodech s jedním napájením, kde záporné vstupní napětí způsobuje chyby měření nebo nesprávný provoz.

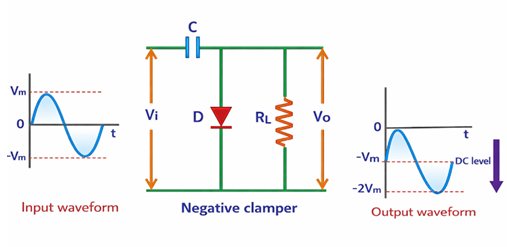

Negativní clamper
Negativní clamper posouvá střídavý proud dolů tím, že drží jeho kladný vrchol blízko referenční hladiny. Orientace diody je oproti kladnému clamperu obrácena, což způsobuje nabíjení kondenzátoru opačnou polaritou. Po uplynutí nabíjecího intervalu uložené napětí kondenzátoru efektivně tlačí vlnový průběh směrem dolů vůči referenčnímu bodu, přičemž celkový tvar zůstává téměř nezměněný. Záporné clampery jsou užitečné, když je třeba signál přesunout do nižšího napěťového rozsahu, například při zarovnání úrovní pro stupně, které očekávají signály soustředěné pod určitým prahem.

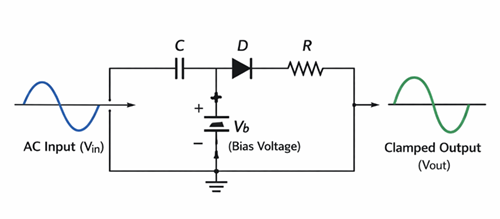

Polarizovaný clamper
Polarizovaný clamper se používá, když se vlna musí přiklenout na referenční úroveň, která není 0 V. Tento obvod přidává zdroj stejnosměrného předpětí, takže svorkový bod lze nastavit nad nebo pod nulu v závislosti na požadovaném umístění výstupu. V praxi je konečná úroveň svorky ovlivněna napětím diody v dopředu, takže vlna obvykle kleže blízko zamýšlené úrovně předpětí plus minus pokles diody v závislosti na polaritě. Polarizované clampery jsou zvláště užitečné na rozhraních, kde musí být signál přesně zarovnán s známou referencí, například v ADC front-endech, vstupech komparátorů a komunikačních obvodech vyžadujících řízené umístění základny.

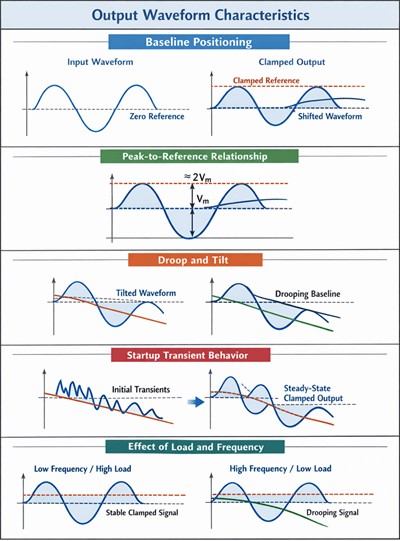

Charakteristiky výstupního průběhu
Výstup clamperového obvodu zachovává původní tvar a amplitudu vlny, zatímco posouvá svou stejnosměrnou úroveň tak, aby jeden extrém signálu byl efektivně připnut k referenčnímu bodu. Za ideálních podmínek se kondenzátor nabíjí blízko vstupní špičky, čímž vzniká stejnosměrný posun přibližně rovný špičkové hodnotě, i když praktické faktory jako pokles diody v dopředu a únik kondenzátoru tento vztah mírně ovlivňují.
Stabilita úrovně svorky závisí především na RC časové konstantě vzhledem k periodě signálu. Pokud se kondenzátor mezi intervaly vedení výrazně vybíjí, může se základní čára pochýlit nebo naklonit, což způsobí viditelný pokles (klesání). Tento efekt je výraznější při nižších frekvencích, s menší kapacitou nebo při vyšším zatížení.
Při startu potřebuje kondenzátor několik cyklů, aby dosáhl stabilního náboje, takže se může vlna zpočátku jevit nestabilně, než se stabilizuje. Celkový výkon svorky je ovlivněn frekvencí a zatížením: vyšší frekvence a lehčí zatížení zlepšují stabilitu, zatímco nižší frekvence nebo těžší zatížení zvyšují citlivost na posun základní hodnoty a snížení přesnosti.
Výhody a nevýhody clamperů
Výhody
• Úprava signálu: Přesouvá střídavé signály do správného vstupního rozsahu pro ADC, logické obvody, stupně operačního zesilovače a další systémy s jedním zdrojem, které nemohou přijímat záporné napětí.
• Stabilizace úrovně: Pomáhá udržet konzistentní referenční úroveň mezi stupni obvodu, zejména když by vazební kondenzátory jinak odstranily stejnosměrnou složku.
• Podpora ochrany: Přemístěním vlny mohou clampery pomoci zabránit vstupu signálů do nebezpečných napěťových oblastí (například posunutí vlny mimo citlivý práh nebo pod maximální vstupní limit), čímž se snižuje riziko nesprávného provozu.
Nevýhody
• Citlivost součástek: Úroveň svorky je ovlivněna propadem diody v směru směru, chováním přepínání diody, únikem kondenzátoru a tolerancemi součástek, takže výstup nemusí přesně odpovídat ideálnímu posunu.
• Složitost návrhu s předpětím: Pokud je vyžadována specifická úroveň svorky (nejen blízko 0 V), obvod vyžaduje pečlivý výběr napětí předpětí, hodnot rezistoru a velikosti kondenzátoru, aby spolehlivě udržel správnou úroveň.
• Možné zkreslení: Pokud je časová konstanta RC špatně zvolena nebo zátěž odebírá příliš mnoho proudu, kondenzátor se mezi cykly znatelně vybíjí, což způsobuje klesání, náklon nebo mírně "propadání" vlny místo čistě posunutého signálu.

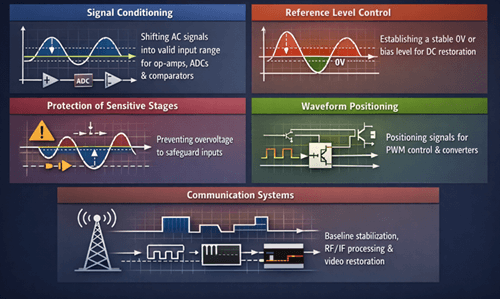

Běžné použití clamper obvodů
• Úprava signálu před zesílením nebo digitalizací: Přesouvá střídavé signály do platného vstupního rozsahu operačních zesilovačů, komparátorů a ADC – zejména v systémech s jedním napájením, které nezvládají záporná napětí – takže můžete využít více dostupného dynamického rozsahu bez ořezování.
• Řízení referenční hladiny a obnova stejnosměrného proudu: Stanovuje předvídatelnou základní hodnotu (například 0 V nebo zvolenou úroveň předpětí), aby přístroje a rozhraní senzorů měřily kolem stabilní reference. To je běžné při obnově stejnosměrného proudu, kde by vazební kondenzátory jinak odstranily původní DC komponentu.
• Ochrana citlivých stupňů: Přemístění vlnového průběhu snižuje pravděpodobnost, že vstupy překročí bezpečné limity, což pomáhá chránit logické vstupy, zesilovací stupně a vzorkovací obvody před zápornými výkyvy nebo přetížením.
• Polohování vlnového průběhu v napájecích a měničových obvodech: Přesouvá signály do požadovaného napěťového okna pro spínací a časové funkce, jako je PWM řízení, rozhraní hradl-driver a monitorování měniče.
• Aplikace komunikačních systémů: Široce používané pro stabilizaci základní hodnoty v pulzních/digitálních systémech k zabránění referenčnímu driftu, zpracování RF/IF signálů pro přemístění signálů před detekcí nebo tvarováním, ADC vstupní podmiňování pro udržení signálů v povolených vstupních rozsahech a obnovu video DC pro udržení správných referenčních úrovní (např. obnovení černé úrovně v analogovém videu).
Rozdíl mezi obvody Clipper a Clamper
| Funkce | Clipper Circuit | Clamper obvod |
|---|---|---|
| Hlavní funkce | Ořízne (ořízne) část vlnového průběhu nad nebo pod danou úrovní | Posouvá celý průběh vlny nahoru nebo dolů |
| Napěťový efekt | Omezuje maximální/minimální napětí na práh | Změní úroveň DC (offset), přičemž ponechá kývání AC většinou stejné |
| Tvar vlny | Změněno (vrcholy jsou zploštěny nebo odstraněny) | Zachovano (tvar zůstává téměř stejný, jen přemístěno) |
| Typické části | Dioda(y), někdy s předpětkovým zdrojem a rezistorem | Dioda + kondenzátor, často s rezistorem pro řízení vybíjení |
| Společný účel | Omezování přepětí a tvarování vlny | Obnova DC a posun úrovně |
| Aplikace | Ochrana vstupu, omezení šumu, tvarování pulzů | Zpracování signálu, zarovnání úrovní pro ADC/operační zesilovače, posun referencí |
Závěr
Clampery poskytují jednoduché, ale výkonné řešení pro DC změny úrovně v elektronických systémech. Při správném návrhu s vhodnou RC časovou konstantou a výběrem komponent zachovávají integritu vlnového průběhu a zároveň přemisťují signály do bezpečných a použitelných napěťových rozsahů. Od komunikačních systémů po obvody pro úpravu a ochranu signálu zůstávají clampery důležitými nástroji pro přesné seřízení napětí a stabilní elektronický provoz.
Často kladené otázky [FAQ]
Jak se počítá hodnota kondenzátoru pro clamper obvod?
Pro určení velikosti kondenzátoru je důležité zajistit, aby RC časová konstanta byla mnohem větší než signální perioda (RC ≥ 10T). Nejprve určete zátěžový odpor (R) a frekvenci signálu (f), kde T = 1/f. Poté zvolte C tak, že: C ≥ 10 / (R × f). To zajišťuje minimální výtok mezi cykly a stabilní upínání s nízkým klesáním.
Proč clamper obvod způsobuje náklon nebo pokles vlny?
Náklon vlnového průběhu nastává, když se kondenzátor během každého cyklu výrazně vybíjí kvůli malé RC časové konstantě nebo silnému zátěžovému proudu. To způsobuje, že DC posun se v čase mění, což vede k posuvu základní hodnoty. Zvýšení hodnoty kondenzátoru nebo odolnosti zatížení snižuje pokles a zlepšuje stabilitu svorky.
Může clamper obvod fungovat s čtvercovými nebo pulzními vlnami?
Ano. Clampery dobře fungují s čtvercovými a pulzními vlnami, zejména v digitálních a časovacích obvodech. Protože však pulzy mohou mít dlouhé nízkofrekvenční složky, musí být časová konstanta RC dostatečně velká, aby udržela stabilní DC úroveň po celou dobu pulzu a zabránila tak posunu základní hodnoty.
Co se stane, když diodu v clamper obvodu obrátíte?
Otočením diody se změní směr upnutí. Obvod navržený pro kladné upínání se stane záporným clamperem (a naopak). Průběh se posune opačným směrem, protože kondenzátor se během intervalu vedení diody nabíjí s opačnou polaritou.
Kdy byste měli používat napěchovací svorku místo jednoduché?
Použijte předpětkový clamper, když se vlna musí přiklenout na specifické napětí jiné než 0 V. To je běžné v rozhraní ADC, prahových komparátorech a komunikačních obvodech, kde se signály musí sladit s definovanou referenční úrovní. Zdroj bias umožňuje přesnou kontrolu posunu nad rámec základního posunu nahoru nebo dolů.
