Porozumění ceně zakázkových PCB za jednotku je důležité pro informovaná rozhodnutí o návrhu a výrobě. Stanovení cen ovlivňují technická rozhodnutí, výrobní složitost, množství objednávek a schopnosti dodavatelů. Pohled za základní nabídku výroby vám umožní vidět celý finanční obraz, vyhnout se skrytým výdajům a vybudovat nákladovou strukturu, která podporuje jak krátkodobé stavby, tak dlouhodobou škálovatelnost.
Přehled nákladů na zakázkové PCB za jednotku
Cena za zakázkovou PCB za jednotku je cena zaplacená za každou desku plošných spojů na základě specifických návrhových souborů, materiálů, rozměrů a požadavků na výkon. Přesné odhadování nákladů pomáhá kontrolovat rozpočty, porovnávat dodavatele a plánovat škálování výroby bez nečekaných výdajů.

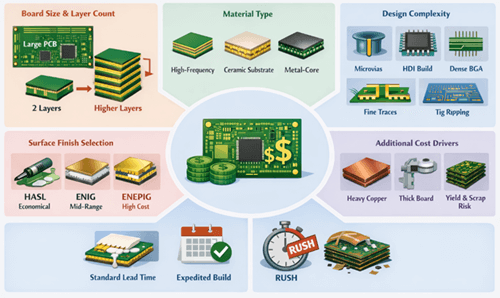

Faktory ovlivňující cenu zakázkových PCB
Několik technických a výrobních proměnných přímo ovlivňuje ceny zakázkových PCB. Porozumění těmto faktorům vám pomůže předpovědět náklady včas a vyhnout se zbytečným sčítacím faktorům později.
Velikost desky a počet vrstev
Velikost desky přímo ovlivňuje využití materiálu a efektivitu panelů. Větší desky spotřebují více laminátu a snižují počet jednotek na výrobní panel, což zvyšuje jednotkové náklady.
Počet vrstev má ještě větší dopad. Přechod ze 2 vrstev na 4, 6 nebo 8 vrstev vyžaduje další laminační cykly, těsnější zarovnání a větší kontrolu procesu. Každá přidaná vrstva zvyšuje složitost výroby a požadavky na inspekci.
Obecně platí, že více vrstev znamená vyšší náklady kvůli dalším zpracovatelským krokům a nižší toleranci kluzu.
Typ materiálu
FR4 zůstává nejnákladově efektivnějším a nejdostupnějším materiálem.
Náklady rostou, když návrhy vyžadují:
• Rogers nebo jiné vysokofrekvenční lamináty
• Keramické substráty
• Kovové jádrové PCB
• Systémy s vysokým obsahem Tg nebo speciální pryskyřice
Tyto materiály jsou dražší a často vyžadují specializované vrtání, laminaci nebo manipulaci.
Výběr povrchové úpravy
Povrchová úprava ovlivňuje pájení, rovnost, odolnost proti korozi a cenu.
• HASL je obvykle nejekonomičtější.
• ENIG poskytuje plošší povrch a lepší odolnost proti korozi při střední cenové třídě.
• ENEPIG stojí více díky vícevrstvému nikl-palladiu-zlatu a vyšší spolehlivosti.
Doba předání
Standardní výrobní harmonogramy jsou cenově konkurenceschopné. Urychlené stavby zavádějí prioritní plánování, zpracování přesčasů a logistické prémie. Plánování dopředu zůstává jedním z nejjednodušších způsobů, jak snížit výrobní náklady.
Další pokročilé náklady
Několik často přehlížených proměnných může výrazně ovlivnit cenu:
• Hmotnost mědi: Desky vyžadující 2 oz nebo těžší měď prodlužují dobu leptání a mohou vyžadovat úpravu geometrie stop. Těžké měděné konstrukce přidávají náklady na materiál a zpracování.
• Tloušťka a tolerance desky: Nestandardní tloušťky nebo přísné tolerance tloušťky mohou vyžadovat speciální výběr jader nebo vlastní vrstvy, což zvyšuje složitost výroby.
• Výtěžnost a riziko šrotu: Konstrukce pracující blízko výrobních limitů (velmi těsné rozestupy, vysoký počet vrstev, agresivní poměry stran) snižují výtěžnost. Nižší výnos znamená, že je třeba zpracovat více panelů, aby se dosáhlo stejného počtu kvalitních desek, což zvyšuje náklady.

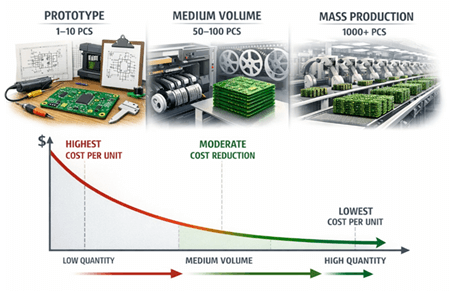

Prototyp vs výrobní ceny
Množství je jedním z nejsilnějších faktorů nákladů. Náklady na pevné nastavení, nástroje a inženýrství jsou rozloženy mezi množství objednávky.
| Produkční fáze | Množství | Trend nákladů |
|---|---|---|
| Prototyp | 1–10 kusů | Nejvyšší jednotkové náklady |
| Střední objem | 50–100 kusů | Střední redukce |
| Hromadná výroba | 1000+ počítačů | Nejnižší jednotkové náklady |
Vyšší objem snižuje náklady na desku, protože náklady na instalaci jsou rozloženy na více jednotek. Jakmile je návrh dokončen, přechod od prototypu k hromadné výrobě výrazně snižuje ceny za jednotku.

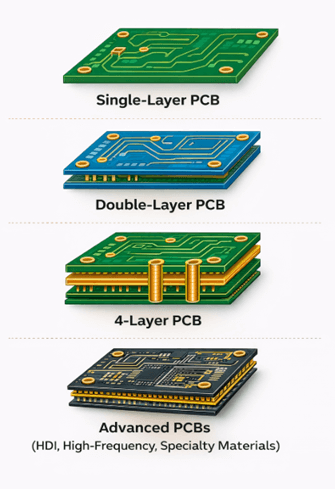

Typické cenové rozpětí pro zakázkové PCB
| Typ PCB | Odhadované náklady na jednotku | Poznámky |
|---|---|---|
| Jednovrstvá deska spojů | $1–$5 (nízký objem) | |
| Pod 1 $ (hromadné objednávky) | Nejúspornější volba; jednoduchá struktura a nejnižší výrobní složitost | |
| Dvouvrstvá deska spojů | $1–$10 | Cena se liší podle velikosti desky, počtu vrtáků a výrobního množství |
| 4-vrstvá deska | 10–20 $ (malé objednávky) | |
| Nižší objem | Další kroky laminace a zarovnání zvyšují výrobní náklady | |
| Pokročilé PCB (HDI, vysokofrekvenční, speciální materiály) | $50+ | Jak je popsáno v části 2, pokročilé struktury jako HDI a řízená impedance výrazně zvyšují složitost výroby |
Pokročilé funkce jako hustá podpora BGA, struktury HDI, speciální materiály, kontrolovaná impedance a prémiové pokovování výrazně zvyšují celkové výrobní náklady.
Skryté a dodatečné výrobní náklady
Jednotková cena nemusí vždy odrážet skutečné celkové náklady na stavbu, zvlášť když zahrnete počáteční poplatky, požadavky na kvalitu a logistiku. Buďte si vědomi následujících:
• NRE (Neopakující se inženýrství): Jednorázové poplatky za instalaci, příprava CAM/DFM, panelizace a počáteční procesní inženýrství, které nemusí být uvedeno v nabídce na desku.
• Nástroje a šablony: Šablony jsou obvykle vyžadovány pro montáž SMT a často se účtují samostatně. Podle procesu můžete také vidět poplatky za vybavení/nástroje za opakované stavby nebo specializovanou manipulaci.
• Testování a inspekce: Elektrické testy (létající sonda nebo ICT) a kontrolní kroky (AOI, rentgen) mohou výrazně přidávat náklady; zejména pro husté rozložení, jemné části nebo BGA návrhy, kde je potřeba větší pokrytí.
• Inženýrské změny: Pozdní revize mohou způsobit sešrotování vyrobených desek nebo sestavených jednotek, přepracování práce, zpoždění v plánování a poplatky za přeprogramování (např. nová šablona, aktualizovaný testovací program).
• Přeprava a cla: Mezinárodní přeprava, pojištění, cla a celní/zprostředkovatelské poplatky mohou výrazně ovlivnit celkové náklady na vykládku; zejména u zrychlených zásilek nebo vícekrabiček.
Vždy zhodnoťte celkové náklady na projekt (nastavení + montáž + testování + riziko přepracování + logistika), nejen jednotkovou cenu výroby desek.

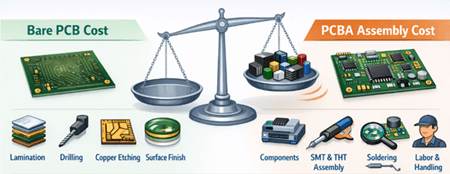

Cena montáže PCB vs. cena samotné desky
Výroba PCB je pouze jednou částí celkových nákladů projektu. Základní nabídka na PCB pokrývá fyzickou desku a její základní výrobní kroky, například:
Cena za holé PCB zahrnuje:
• Laminace
• Vrtání
• Leptaní mědi
• Povrchová úprava
• Elektrické testování
Jakmile přejdete na hotovou, připravenou desku, PCBA (PCB montáž) přidává zásadní nákladové vrstvy nad výrobou, což často činí celkovou cenu mnohem vyšší než samotná deska.
Náklady na PCBA:
• Elektronické komponenty (vyhledávání a nákup kusových komů)
• SMT / průchodová montáž
• Pájení (přetavování, vlnění nebo ruční pájení)
• Inspekce a testování (AOI, funkční kontroly, rentgen podle potřeby)
• Práce a zpracování výroby
V mnoha stavbách montáž převyšuje náklady na samotnou desku, hlavně proto, že práce na dílech a umístění rychle rostou s náročností. Největšími faktory nákladů PCBA obvykle zahrnují:
Faktory nákladů na montáž:
• Drahé nebo těžko dostupné komponenty
• BGA nebo jemné části, které vyžadují přísnější řízení procesu
• Oboustranná montáž (více umístění a další kroky reflow)
• Ruční pájení (pomalejší a pracné)
• Nízký výrobní objem (menší sdílení nákladů mezi nastavením a programováním)
Obecně platí, že samotné komponenty mohou tvořit 60–80 % celkových nákladů na PCBA, zejména pokud konstrukce používá vysoce hodnotné integrované obvody nebo speciální díly. Pro přesné plánování oddělte výrobu, komponenty, montáž a testování ve svém rozpočtu, abyste viděli, která kategorie ovlivňuje náklady a kde je optimalizace možná.
Snižování nákladů a strategie dlouhodobé optimalizace
Snížení nákladů na zakázkové PCB vyžaduje strukturované plánování, nejen vyjednávání cen. Efektivní kontrola nákladů začíná návrhovou disciplínou a pokračuje stabilní výrobní strategií.
Návrh v rámci standardních výrobních schopností
Kontrola nákladů začíná u layoutu. Použití běžných štras, standardních velikostí vrtaček, středního počtu vrstev a typických stacků umožňuje výrobcům provést vaše prkna zavedenými procesy s vyšším výnosem a předvídatelnou cenou. Vyhněte se zbytečně těsným tolerancím, které zvyšují riziko výroby, aniž by zlepšily výkon.
Zlepšení využití panelů
Rozměry desky přímo ovlivňují, jak efektivně jednotky zapadají do standardních výrobních panelů. Optimalizace obrysu desky, minimalizace nepravidelných tvarů a snížení nadbytečných výřezů zlepšuje efektivitu panelů a snižuje plýtvání materiálem. I malé rozměrové úpravy mohou snížit jednotkové náklady při objemu.
Zjednodušení struktury sestavení
Montáž často převyšuje cenu samotné desky. Snížení unikátních čísel dílů, minimalizace oboustranného umístění a vyhýbání se těžko dostupným komponentům výrazně snižuje náklady na PCBA. Včasná konsolidace kusových bloků snižuje riziko sourcingu a zabraňuje nákladným náhradám v pozdní fázi.
Strategicky plánujte objem výroby
Prototypové sestavy nesou nejvyšší jednotkové náklady, protože náklady na instalaci jsou rozloženy mezi méně desek. Jakmile se design stabilizuje, zvýšení počtu objednávek výrazně snižuje jednotkové ceny. Vyhnutí se urychlené výrobě také eliminuje poplatky za plánování a logistické příplatky.
Zaměření na celkové náklady životního cyklu
Nejnižší cena výroby nezaručuje nižší celkové náklady. Příliš agresivní snižování nákladů může snížit výtěžnost, zvýšit počet vad a vytvořit rizika pro přepracování nebo spolehlivost v terénu. Stabilní specifikace a výrobní návrhy obvykle vedou k nižším dlouhodobým nákladům.
Závěr
Cena zakázkových PCB není určena jediným faktorem, ale kombinovaným dopadem návrhových rozhodnutí, materiálů, objemu, montáže a strategie dodavatele. Vyhodnocením celkových nákladů projektu, nejen jednotkové ceny, a aplikací dlouhodobých optimalizačních principů můžete kontrolovat náklady, snižovat riziko a dosáhnout stabilní, předvídatelné ceny, jak se váš produkt bude pohybovat od prototypu k sériové výrobě.
Často kladené otázky [FAQ]
Kolik stojí zakázkový PCB pro malé podniky nebo startupy?
Náklady na zakázkové PCB pro startupy se obvykle pohybují od 5 do 50+ USD za desku v malých množstvích, v závislosti na vrstvách, materiálech a složitosti. Malé objednávky nesou vyšší náklady na jednotku, protože poplatky za instalaci a inženýrství jsou rozloženy mezi méně správní rady. Volba standardních materiálů a vyhýbání se rychlé výrobě pomáhá snížit náklady v rané fázi.
Jaké soubory jsou potřeba k získání přesné cenové nabídky na zakázkové PCB?
Pro získání přesné nabídky na PCB výrobci obvykle požadují Gerberovy soubory, vrtné pilníky, detaily vrstvení vrstev, rozměry desek, specifikace materiálů, výběr povrchové úpravy a množství. Neúplná dokumentace často vede k úpravám cen, zpožděním nebo skrytým inženýrským poplatkům během přezkumu CAM.
Proč je moje nabídka na PCB vyšší než online nástroje pro okamžité ceny?
Online kalkulačky často odhadují pouze výrobu základny. Konečné nabídky se mohou zvýšit kvůli řízení impedance, přísným tolerancím, nestandardním materiálům, úpravám panelizace, požadavkům na elektrické testování nebo montážním úvahám. Podrobná inženýrská revize často odhaluje faktory nákladů, které nejsou zachyceny automatizovanými nástroji.
Zvyšuje řízená impedance významně náklady na PCB?
Ano, řízená impedance obvykle zvyšuje náklady, protože vyžaduje přísnější kontrolu materiálu, specifický návrh stack-up a další testování. Výrobci mohou potřebovat výpočty impedance, úpravy šířky stopy a ověřovací procesy, což vše vyžaduje inženýrský čas a kontrolu kvality.
Jak mohu odhadnout celkové náklady na projekt PCB před zadáním objednávky?
Pro přesné odhadnutí celkových nákladů je potřeba spočítat výrobu + komponenty + montáž + testování + nástroje + přepravu + potenciální riziko revizí. Oddělení těchto kategorií zabraňuje podrozpočtování. Včasné přezkoumání cen BOM a plánování realistického objemu výroby jsou nejefektivnější způsoby, jak se vyhnout nákladovým překvapením.
