Montáž na DIN lištu a tradiční montáž jsou dva běžné způsoby instalace elektrických dílů do panelů a skříní. Každá metoda má jiné silné stránky v rozložení, podpoře, údržbě a budoucích změnách. Správná volba závisí na typu komponenty, konstrukci panelu a potřebách montáže. Tento článek poskytuje informace o tom, jak obě metody fungují a kde každá nejlépe zapadá.

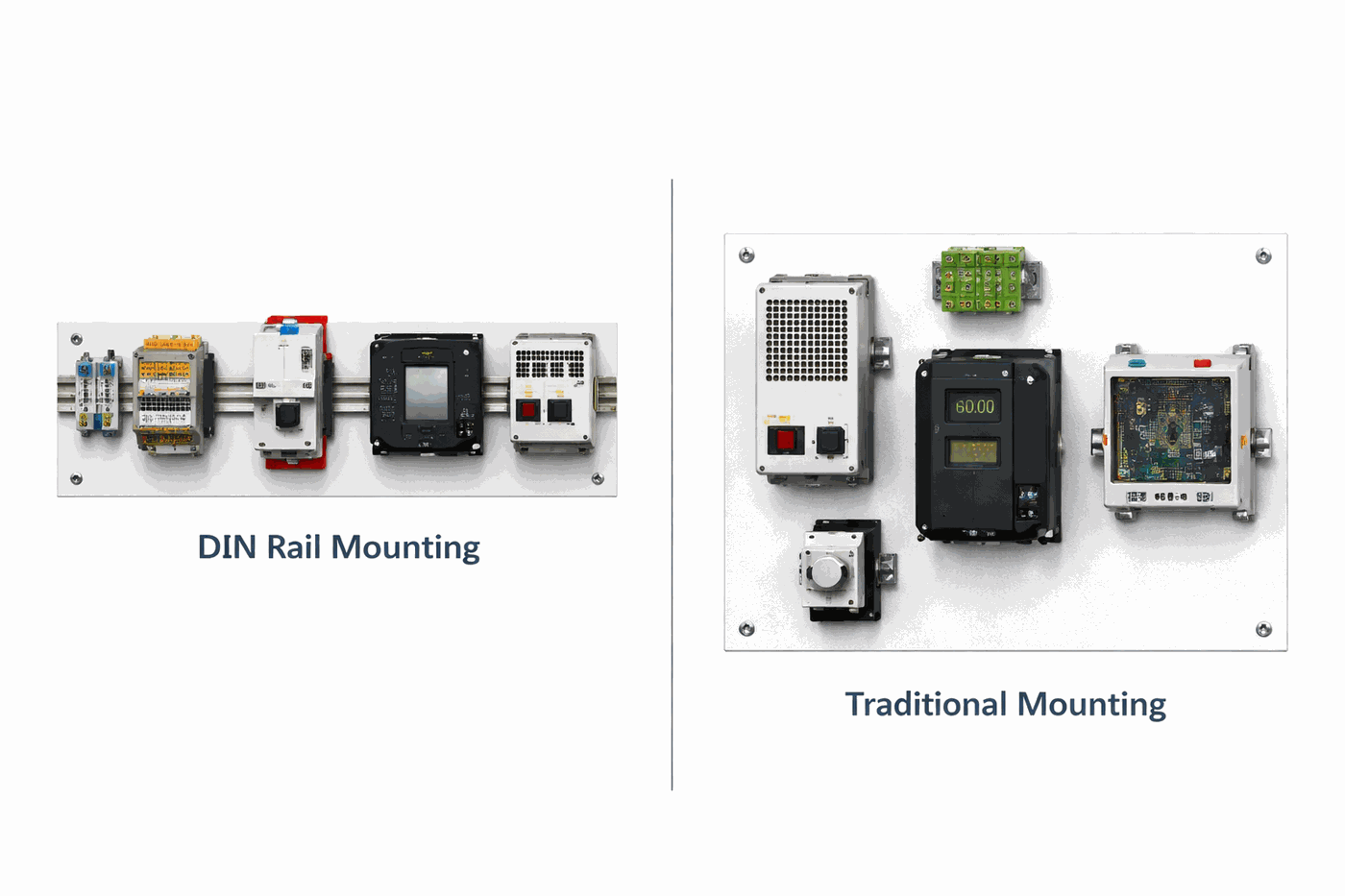

Základy DIN lišty a tradiční montáže
Montáž na DIN lištu a tradiční montáž jsou dvě běžné metody používané k instalaci elektrických komponent uvnitř panelů a skříní. Montáž na DIN lištu podporuje modulárnější uspořádání, zatímco tradiční montáž umožňuje flexibilnější umístění zařízení.

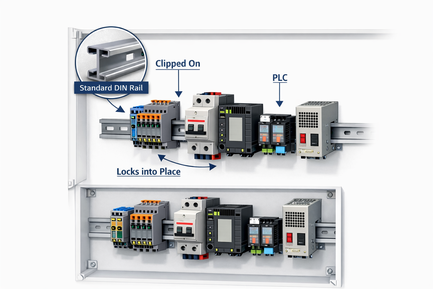

Provoz a vlastnosti montáže DIN lišty
Montáž na DIN lištu používá standardní kovovou lištu pro upevnění kompatibilních elektrických komponent v přímém a uspořádaném uspořádání. Místo toho, aby se každá součástka připevňovala přímo k panelu, komponenty se připínají nebo zablokují na lištu. Protože mnoho zařízení je navrženo tak, aby pasovalo na tuto standardní kolejnici, lze na stejnou základnu instalovat více komponentů čistým a efektivním způsobem. Tato metoda podporuje modulární elektrické a řídicí komponenty, umožňuje rychlé připevnění a demontáž kompatibilních dílů, pomáhá udržovat čisté vnitřní uspořádání a usnadňuje budoucí změny či rozšíření.

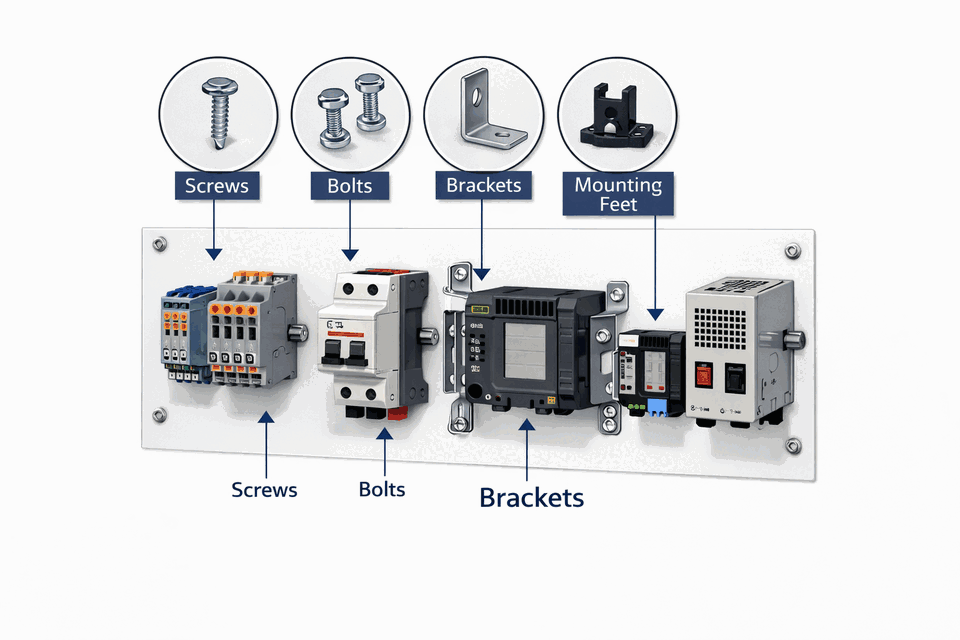

Provoz a vlastnosti tradičního usazení
Tradiční montáž zajišťuje každou elektrickou součást přímo k panelu nebo zadní desce pomocí šroubů, šroubů, držáků, montážních nožiček nebo jiného vhodného kování. Tato metoda nespoléhá na standardní lištu, proto se často používá pro komponenty, které nejsou navrženy pro instalaci DIN lišty nebo vyžadují přímou mechanickou podporu. Také to umožňuje větší volnost v tom, jak jsou zařízení uvnitř panelu umístěna. Tradiční montáž je často vhodnější pro větší nebo těžší komponenty a podporuje více přizpůsobené uspořádání, ale vyžaduje více úsilí při měření, vrtání a instalaci.
Rozdíly v instalaci a uspořádání
Rychlost instalace a rozložení panelů
Montáž na DIN lištu je často rychlejší, pokud panel obsahuje mnoho kompatibilních modulárních zařízení. Po instalaci lišty lze komponenty připojovat postupně, což pomáhá zkrátit dobu montáže a vytváří rovné, uspořádané uspořádání. Toto strukturované uspořádání může také zvýšit konzistenci zapojení.
Tradiční montáž trvá déle, protože každé zařízení musí být umístěno a zajištěno zvlášť. Umožňuje flexibilnější uspořádání, ale konečné uspořádání závisí více na ručním plánování, rozmístění a zarovnání.
Rozdíly v údržbě, výměně a rozšíření
Montáž na DIN lištu usnadňuje údržbu a výměnu, protože kompatibilní zařízení lze odstranit s menší námahou. Také podporuje budoucí rozšiřování, pokud bude k dispozici otevřený prostor pro koleje. To z něj činí nejlepší volbu, pokud se očekává pravidelná výměna, změny rozložení nebo modulární rozšíření.
Tradiční montáž může během servisních prací vyžadovat více úsilí, protože každá součást je připevněna přímo k panelu nebo zadní desce. Výměna nebo přidání dílů může znamenat více nástrojů, více pracovního prostoru nebo změny stávajícího uspořádání. Zůstává vhodný, když se očekává, že uspořádání zůstane pevné, když je potřeba silné přímé připevnění, nebo když jsou komponenty velké či nepravidelné tvary.

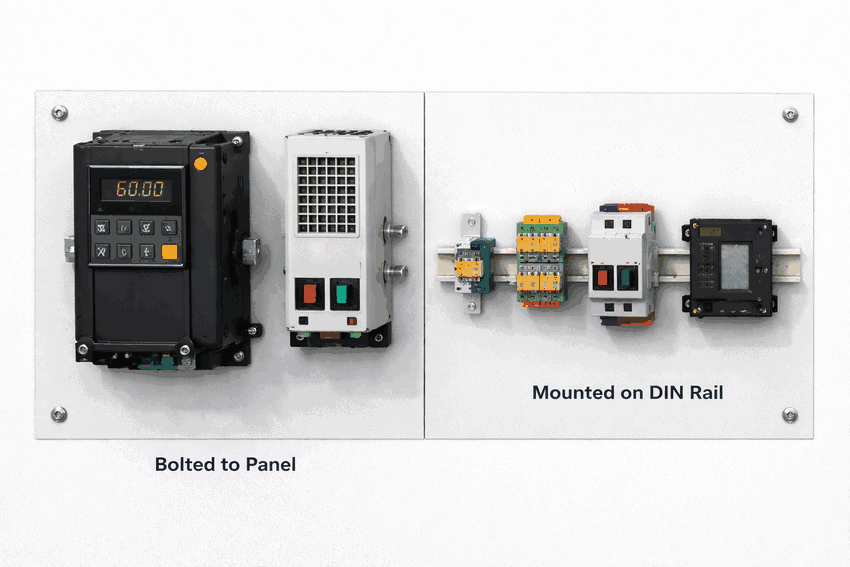

Mechanická podpora a konstrukční limity
Mechanická podpora je dalším základním rozdílem mezi montáží na DIN lišty a tradičním usazením.
Tradiční montáž poskytuje silnější přímou oporu, protože zařízení je připevněno přímo na panel nebo zadní desku. To jej činí vhodnější pro součástky, které jsou těžší, větší nebo více ovlivněné vibracemi či pohybem.
Montáž na DIN lištu je spolehlivá, pokud je zařízení určeno pro daný systém, ale nejlépe funguje v rozsahu velikostí a hmotnosti určeném pro instalaci na kolejnici. Některé komponenty mohou vyžadovat další podpůrný hardware, jako jsou držáky, adaptéry nebo upevňovací klipy, pokud jsou montážní podmínky náročnější.
Nejlepší aplikace pro každou montážní metodu
Aplikace montáže DIN lišt
• Průmyslové ovládací panely
• PLC a automatizační skříně
• Distribuční desky
• Systémy správy budov
• Koncové rozvodné kryty
• Řídicí sestavy strojů
• Panely pro monitorování napájení
• Modulární panely pro rozhraní signálu
Tradiční montážní aplikace
• Těžká energetická technika
• Řídicí zařízení motoru s velkými tělesy
• Instalace VFD a softstartérů
• Transformátory a velké napájecí zdroje
• Panely vybavení na míru
• Průmyslové kryty s kombinovanými zařízeními
• Sestavy s vysokými vibracemi nebo vysokým zatížením
• Zařízení, která vyžadují držáky nebo montážní nožky
Jak vybrat správnou metodu upevnění?
Kdy je lepší volbou montáž na DIN lištu?
• Zvolit montáž na DIN lišty, pokud panel používá mnoho modulárních komponent určených pro instalaci na kolejnici.
• Použití montáže DIN lišty při rychlejší montáži a přehledné uspořádání v řadách je důležité.
• Montáž na DIN lištu je lepší volbou, pokud se očekává snadnější údržba a budoucí rozšíření.
• Je dobře přizpůsoben ovládacím panelům, automatizačním skříním a dalším systémům postaveným na standardizovaných zařízeních.
Kdy je tradiční montáž lepší volbou?
• Zvolit tradiční montáž, když jsou komponenty velké, těžké nebo nepravidelného tvaru.
• Používat tradiční montáž, pokud nejsou dostupné verze DIN lišty.
• Tradiční montáž je lepší, když je potřeba silné a přímé připevnění.
• Je také vhodnější, když musí uspořádání dodržovat vlastní rozestupy, konstrukční limity nebo specifické montážní pozice.
• Tato metoda se často používá v elektrických zařízeních, na míru vyrobených skříních a smíšených panelech zařízení.
Závěr
Montáž na DIN lištu je často lepší pro modulární uspořádání, rychlejší instalaci, jednodušší údržbu a budoucí rozšíření. Tradiční montáž je často lepší pro větší, těžší nebo nepravidelné součástky, které potřebují silnou přímou oporu. Nejlepší volba závisí na velikosti zařízení, potřebách uspořádání, přístupu ke službě, konstrukčních limitech a kompatibilitě montáže. V některých panelech lze obě metody použít společně, aby vyhověly různým potřebám komponent a podmínkám panelu.
Často kladené otázky
Jaké typy DIN kolejnic se používají?
Hlavními typy jsou lišty typu top hat, C a G. Nejběžnější je lišta na cylindr. Lišta musí odpovídat zařízení.
Lze použít obě způsoby montáže v jednom panelu?
Ano. Jeden panel může používat obě varianty. DIN lišta vyhovuje modulárním zařízením, zatímco tradiční montáž je vhodná pro větší nebo speciálně tvarované díly.
Ovlivňuje způsob montáže tok tepla?
Ano. Ovlivňuje rozestupy, proudění vzduchu a kontrolu tepla. Dobré plánování uspořádání pomáhá zabránit hromadění tepla.
Používají tyto dvě metody stejné nástroje?
Ne. Montáž na DIN lištu obvykle vyžaduje méně nástrojů po upevnění lišty. Tradiční montáž často vyžaduje měřicí, vrtací a upevňovací nástroje.
Ovlivňuje design zařízení volbu montáže?
Ano. DIN lišty sedí na zařízení určená pro standardní modulární montáž. Tradiční montáž se hodí pro zařízení s nestandardními velikostmi nebo tvary.
