Moderní vozidla se rychle vyvíjejí z čistě mechanických strojů na vysoce inteligentní elektronické systémy. Jednou z klíčových technologií umožňujících tuto transformaci je drive-by-wire, který nahrazuje tradiční mechanická propojení digitálními řídicími systémy. Převedením vstupů řidiče na elektronické signály zvyšuje drive-by-wire přesnost, zlepšuje integraci bezpečnosti a umožňuje pokročilé technologie, jako jsou asistence řidiče a autonomní řízení.
Co je to Drive-By-Wire?
Drive-by-wire je automobilová řídicí technologie, která nahrazuje tradiční mechanické nebo hydraulické spojovací systémy elektronickými systémy. V tomto přístupu jsou vstupy řidiče, jako je zrychlení, brzdění nebo řízení, detekovány senzory, převáděny na elektrické signály a přenášeny do elektronických řídicích jednotek (ECU). ECU pak tyto signály zpracovávají a posílají příkazy do akčních prvků, které provádějí požadovanou reakci vozidla. Jednoduše řečeno, drive-by-wire umožňuje ovládat funkce vozidla elektronicky místo přímého fyzického spojení.

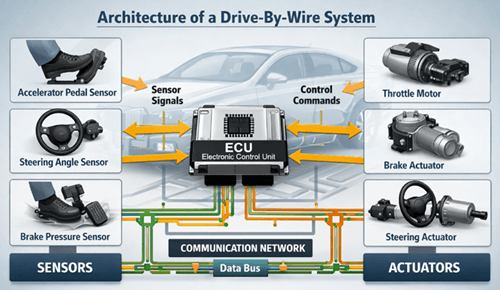

Architektura systému drive-by-wire
Senzory
Senzory detekují pohyby řidiče a převádějí je na elektrické signály. Příklady zahrnují snímače polohy pedálu plynu, úhly řízení a snímače brzdného tlaku.
Elektronická řídicí jednotka (ECU)
ECU funguje jako centrální procesorová jednotka systému drive-by-wire. Přijímá signály ze senzorů, zpracovává data na základě naprogramovaných řídicích algoritmů a určuje vhodnou odezvu podle provozních podmínek vozidla.
Pohony
Akční členy jsou zařízení, která vykonávají fyzické činnosti řízené řídicí jednotkou. Mohou to být elektrické motory, které nastavují škrticí klapku, aplikují brzdnou sílu nebo ovládají řídicí mechanismy.
Komunikační síť
Všechny komponenty komunikují prostřednictvím elektronických sítí ve vozidle, které přenášejí signály mezi senzory, řídicími jednotkami a akčními členy. Tyto sítě zajišťují rychlou a spolehlivou komunikaci v celém systému.
Typy technologií drive-by-wire

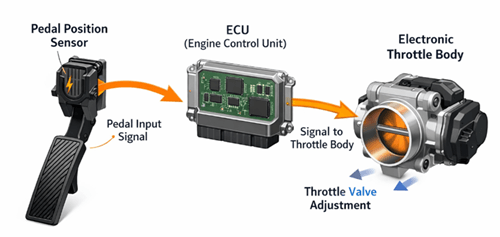

Škrticí klapka (elektronické řízení plynu)
Throttle-by-wire nahrazuje mechanický kabel, který tradičně spojoval plynový pedál s plynovým ventilem motoru. Poloha pedálu je elektronicky detekována a řídicí jednotka podle toho upravuje otevření plynu.

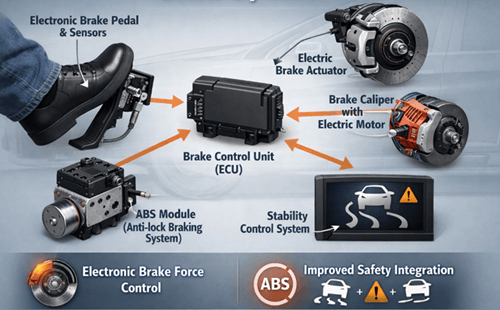

Brake-By-Wire
Systémy brake-by-wire používají elektronické řízení k řízení brzdné síly místo spoléhání se pouze na hydraulické systémy. Tyto systémy mohou zlepšit přesnost brzdění a integrovat se s bezpečnostními technologiemi, jako jsou protiblokovací brzdové systémy (ABS) a stabilizační systém.

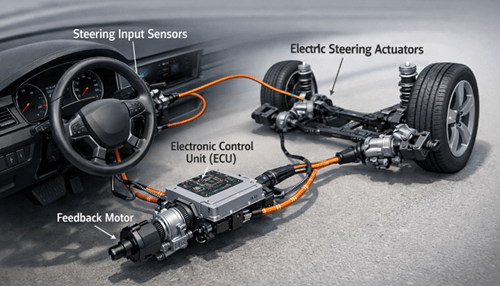

Řízení pomocí vodiče
Systémy steer-by-wire elektronicky přenášejí vstupy řízení z volantu na kola bez přímého mechanického propojení. Systém využívá senzory, řídicí jednotky a elektrické motory k řízení směru kol.

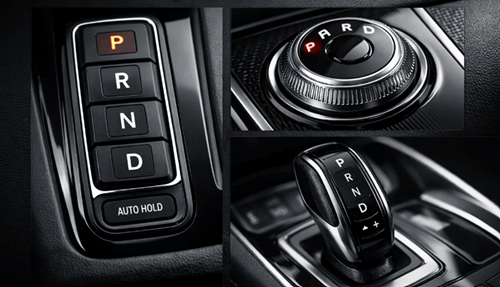

Shift-By-Wire
Technologie shift-by-wire nahrazuje tradiční mechanické ozubené mechanismy elektronickými řízeními. Volba rychlostních stupňů u automatických převodovek je řízena elektronicky pomocí tlačítek, spínačů nebo elektronických řadicích pák.
Požadavky na výkon, bezpečnost a spolehlivost
Systémy drive-by-wire musí poskytovat rychlou odezvu, přesné řízení a stabilní provoz za měnících se podmínek vozidla a prostředí. Protože příkazy řidiče jsou přenášeny elektronicky, i malé zpoždění nebo poruchy mohou ovlivnit chování vozidla. Z tohoto důvodu tyto systémy využívají spolehlivou komunikaci, kontinuální monitorování a redundantní návrh v klíčových komponentách, jako jsou senzory, řídicí jednotky a signálové cesty. Pokud je zjištěna závada, funkce pojistky nebo zálohy pomáhají udržovat ovladatelnost a podporovat bezpečný provoz vozidla.
Drive-by-wire v autonomních a budoucích vozidlech
Drive-by-wire umožňuje ADAS a autonomní řízení tím, že umožňuje elektronické řízení řízení, brzdění a zrychlení. To usnadňuje implementaci funkcí jako udržování jízdního pruhu, adaptivní tempomat, automatizované parkování a předcházení kolizím. Díky datům z kamer, radaru a lidaru může software vozidla činit rozhodnutí o řízení a posílat příkazy přímo do drátových pohonů.
V budoucích vozidlech se očekává, že drive-by-wire bude podporovat plně elektronické řízení, rozhodovací systémy založené na AI, V2X konektivitu a silnější redundanci. Snížením mechanických dílů a zlepšením efektivity řízení může také pomoci elektrickým a hybridním vozidlům dosáhnout lepšího balení, řízení energie a výkonu rekuperačního brzdění.
Údržba systémů, diagnostika a kybernetická bezpečnost
Systémy drive-by-wire spoléhají na senzory, řídicí jednotky, software a komunikační sítě, proto se údržba zaměřuje na diagnostiku, aktualizace a kalibraci. Palubní diagnostika dokáže odhalit poruchy, uložit chybové kódy a pomoci technikům najít problémy se systémem. Některá vozidla také podporují vzdálenou diagnostiku a aktualizace přes vzduch k opravě softwarových problémů nebo zlepšení výkonu.
Protože tyto systémy řídí hlavní funkce vozidel, je třeba brát v úvahu i kybernetickou bezpečnost. Běžné ochrany zahrnují šifrování, autentizaci, detekci průniků, oddělení sítě, bezpečné aktualizace softwaru a pravidelné bezpečnostní testování. Tato opatření pomáhají předcházet neoprávněnému přístupu a udržovat řídicí systém spolehlivý v průběhu času.
Výzvy a omezení drive-by-wire
Ačkoliv drive-by-wire nabízí mnoho výhod, zároveň přináší několik výzev, které musí inženýři a výrobci řešit.
• Vysoká složitost systému – Tyto systémy kombinují senzory, řídicí jednotky, akční členy, software a komunikační sítě, což je činí složitějšími než tradiční mechanické systémy.
• Závislost na elektronice – Protože řízení závisí na elektronických signálech, systém musí používat velmi spolehlivé součástky, záložní systémy a detekci poruch.
• Přísné bezpečnostní požadavky – Protože drive-by-wire ovlivňuje klíčové funkce, jako je řízení a brzdění, musí splňovat náročné bezpečnostní normy a podstupovat rozsáhlé testování.
• Kybernetická bezpečnostní rizika – Systémy propojených vozidel mohou být zranitelné vůči hackování nebo neoprávněnému přístupu, pokud nejsou řádně chráněny.
• Vyšší náklady – Vývoj, opravy a údržba mohou být dražší, protože technologie vyžaduje pokročilou elektroniku a specializované nástroje.
• Pocit z řidiče a zpětná vazba – V systémech jako steer-by-wire musí inženýři elektronicky vytvořit přirozený pocit řízení, aby vozidlo stále působilo normálně a předvídatelně při řízení.
• Regulační schválení – Plně elektronické řízení nebo brzdové systémy musí splňovat přísné právní a bezpečnostní požadavky, než mohou být široce používány.
• Veřejné přijetí – Někteří řidiči mohou být nepříjemně důvěřující systémům, které nepoužívají přímé mechanické propojení, proto je třeba budovat důvěru na základě osvědčené spolehlivosti a bezpečnosti.

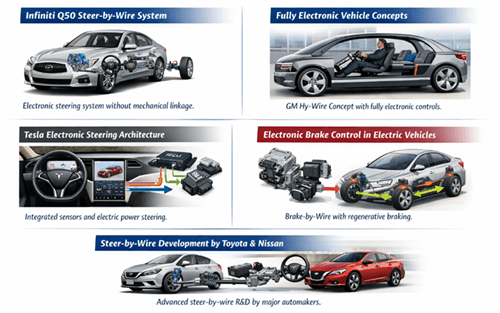

Aplikace Drive-by-wire
Systém řízení drátem Infiniti Q50
Infiniti Q50 bylo jedním z prvních sériových vozů, které zavedlo systém řízení (steer-by-wire). Místo kontinuálního mechanického hřídele řízení jsou vstupy řidiče interpretovány elektronicky a přenášeny do ovládacích prvků řízení. Tento systém ukázal, že plně elektronické řízení řízení lze bezpečně používat v reálných vozidlech.
Koncepty plně elektronických vozidel
Koncepty vozidel jako General Motors Hy-Wire zkoumaly plně elektronické architektury vozidel. V těchto konstrukcích jsou řízení, brzdění a zrychlení řízeny elektronicky, což umožňuje flexibilní uspořádání vozidel a modulární platformy.
Tesla Architektura elektronického řízení
Vozidla vyráběná společností Tesla, Inc. využívají vysoce integrované elektronické řídicí a řídicí systémy, které spoléhají na senzory, řídicí jednotky a elektrické posilovače řízení. Tyto architektury umožňují úzkou integraci s asistenčními systémy řidiče a funkcemi autonomního řízení.
Elektronické ovládání brzd v elektrických vozidlech
Mnoho moderních elektrických vozidel používá systémy brake-by-wire, kde jsou brzdné příkazy zpracovávány elektronicky, nikoli čistě hydraulickými systémy. Tyto systémy koordinují třecí brzdění s rekuperačním brzděním, čímž se zlepšuje energetická účinnost a řízení brzd.
Vývoj Steer-by-Wire společnostmi Toyota a Nissan
Hlavní výrobci jako Toyota a Nissan výrazně investovali do výzkumu a vývoje steer-by-wire. Jejich práce se zaměřuje na zlepšení přesnosti řízení, snížení mechanické složitosti a umožnění kompatibility s automatizovanými řízeními.

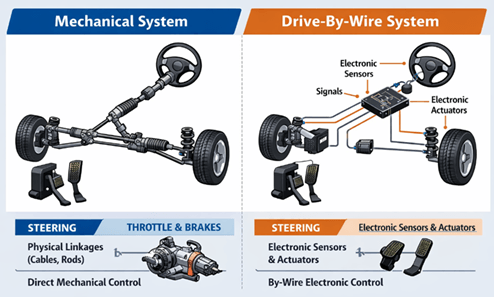

Mechanické vs Drive-by-Wire systémy
| Funkce | Mechanické řídicí systémy | Systémy Drive-by-Wire |
|---|---|---|
| Řídicí metoda | Vstupy z ovladače jsou přenášeny fyzickými součástkami, jako jsou kabely, tyče a hydraulické obvody. | Vstupy řidiče jsou detekovány senzory a přenášeny jako elektronické signály do řídicích jednotek a akčních členů. |
| Přesnost odezvy | Poskytuje spolehlivé řízení, ale má omezenou flexibilitu a možnost nastavitelnosti. | Umožňuje přesnější a přizpůsobivější řízení pomocí softwaru a zpracování signálů v reálném čase. |
| Integrace s bezpečnostními systémy | Omezená integrace s pokročilými elektronickými bezpečnostními prvky. | Snadno se integruje se systémy jako ABS, stabilizační systém, adaptivní tempomat a vyhýbání se kolizím. |
| Flexibilita návrhu vozidel | Mechanické spojky omezují možnosti uspořádání vozidla a interiérového designu. | Méně mechanických spojů umožňuje větší flexibilitu v architektuře vozidla a uspořádání kabiny. |
| Hmotnost a účinnost | Mechanické a hydraulické komponenty mohou přidat hmotnost a vyžadovat kapaliny nebo mazání. | Elektronické řízení může snížit hmotnost systému a zlepšit efektivitu, zejména u elektrických vozidel. |
| Požadavky na údržbu | Údržba často zahrnuje opotřebení kabelů, čerpadel, spojů nebo hydraulických systémů. | Údržba se více zaměřuje na diagnostiku, senzory, akční členy, kalibraci a aktualizace softwaru. |
| Složitost systému | Mechanicky složité, ale méně závislé na elektronice a softwaru. | Elektronicky i softwarově složité, vyžadující robustní řídicí logiku a spolehlivé komunikační sítě. |
Závěr
Technologie drive-by-wire představuje zásadní posun v automobilovém inženýrství, kdy nahradila mechanická propojení inteligentním elektronickým řízením. Ačkoliv přináší výzvy spojené s komplexností, ověřováním bezpečnosti a kybernetickou bezpečností, jeho výhody v přesnosti, efektivitě a integraci systému jsou významné. Jak se vozidla stávají více propojenými, elektrickými a autonomnějšími, bude drive-by-wire hrát klíčovou roli při formování budoucnosti moderní dopravy.
Často kladené otázky [FAQ]
Je technologie drive-by-wire dostatečně spolehlivá pro běžná vozidla?
Ano. Systémy drive-by-wire jsou navrženy s několika bezpečnostními vrstvami, včetně redundantních senzorů, záložních komunikačních kanálů a bezpečnostních mechanismů. Tyto ochrany zajišťují, že pokud jedna součást selže, jiná může udržet provoz systému, což umožňuje vozidlu zůstat ovladatelné a bezpečné za běžných jízdních podmínek.
Mohou být systémy drive-by-wire napadeny nebo ovlivněny kybernetickými hrozbami?
Moderní vozidla používají zabezpečené komunikační protokoly, šifrování a systémy detekce průniků k ochraně elektronických řídicích sítí. Automobilky také zavádějí ověřování softwaru a pravidelné bezpečnostní aktualizace, aby snížily kybernetická rizika a ochránily drive-by-wire systémy před neoprávněným přístupem.
Jak technologie drive-by-wire zlepšuje flexibilitu návrhu vozidel?
Protože drive-by-wire odstraňuje mnoho mechanických spojů, inženýři získávají větší volnost v uspořádání vozidel. To umožňuje inovativní interiérové návrhy, nastavitelné konfigurace řízení a lepší využití prostoru, což je zvláště přínosné pro elektromobily a budoucí platformy autonomních vozidel.
Jsou drive-by-wire systémy dražší na opravu než tradiční mechanické systémy?
Náklady na opravy mohou být někdy vyšší, protože systém spoléhá na specializované senzory, řídicí jednotky a diagnostické nástroje. Pokročilá diagnostika však pomáhá včas odhalit problémy a aktualizace softwaru mohou některé problémy vyřešit bez nutnosti rozsáhlých mechanických oprav.
Nahradí drive-by-wire v budoucnu zcela mechanické ovládání vozidel?
Mnoho moderních vozidel již používá částečné drive-by-wire systémy, jako je elektronický plyn a řadicí systém přes kabel. S pokrokem technologií a zlepšením bezpečnostních standardů se očekává, že plně elektronické řízení, brzdy a akcelerační systémy se stanou běžnějšími v příští generaci vozidel.
