Elektromagnetismus spojuje elektřinu a magnetismus. Náboje a proudy vytvářejí elektrická a magnetická pole, která tlačí nebo táhnou náboje a přenášejí energii ve formě vln. Tento článek vysvětluje, jak se elektrická a magnetická pole vzájemně ovlivňují, jak Maxwellovy zákony popisují šíření vln a proč jsou tyto jevy důležité v moderních obvodech, vysokorychlostních systémech a řízení EMI.
Přehled elektromagnetismu
Elektromagnetismus je část fyziky, která spojuje elektřinu a magnetismus. Vysvětluje, jak elektrické náboje a elektrické proudy vytvářejí neviditelné oblasti nazývané elektrická a magnetická pole. Tato pole vytvářejí síly, které mohou tlačit nebo táhnout nabité částice a přenášet energii z jednoho místa na druhé jako elektromagnetické vlny. Elektromagnetismus hraje roli ve výrobě energie, elektronických obvodech a komunikačních systémech a stanovuje základní pravidla, jak mnoho moderních elektrických zařízení funguje.
Elektromagnetismus: Základy pole a síly

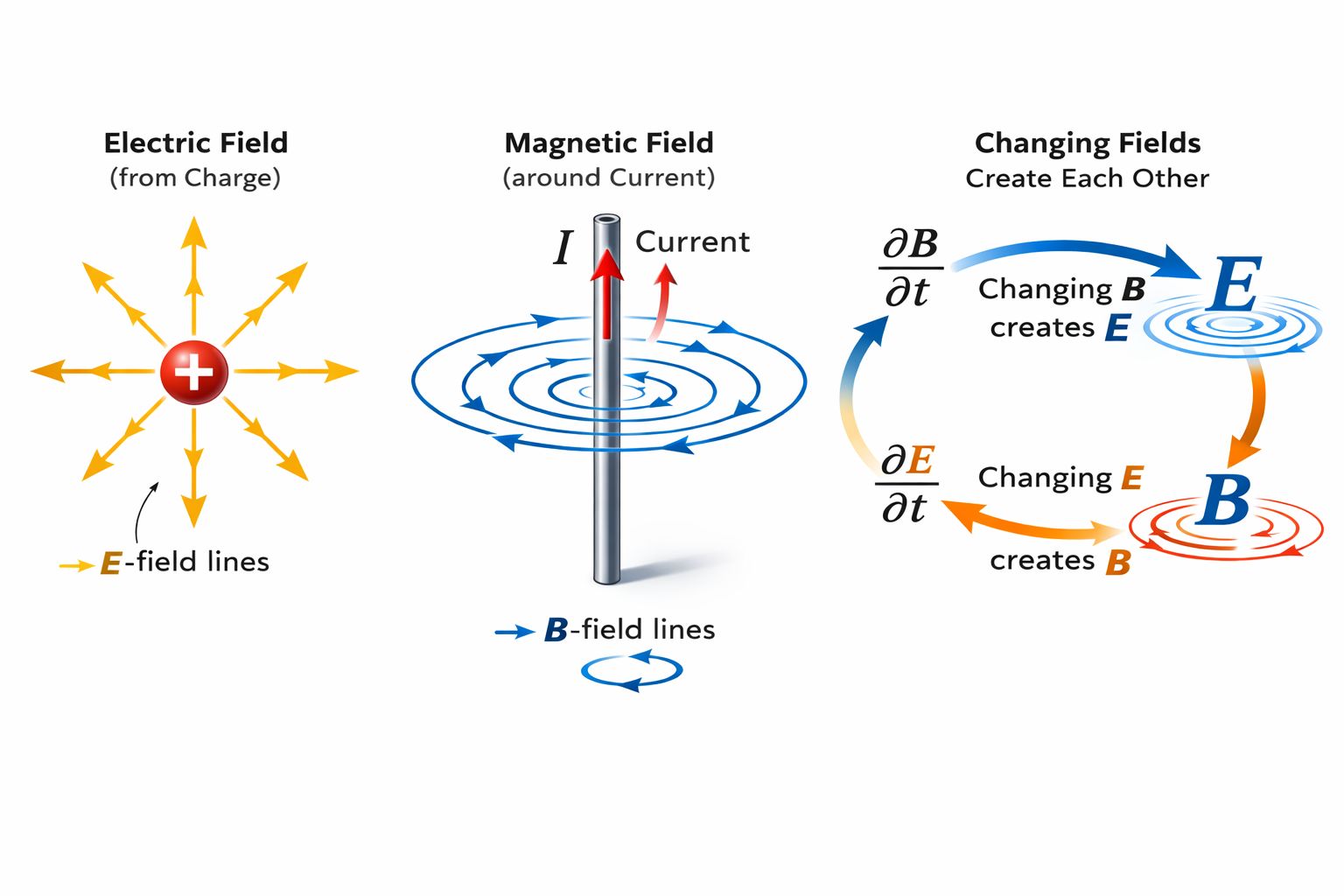

Elektrická a magnetická pole
Elektrické pole (E-pole)
• Vzniká elektrickým nábojem.
• Přítomný i v případě, že se nálož nepohybuje.
• Body ve směru, kterým by byl tlačen pozitivní testovací náboj.
Magnetické pole (B-pole)
• Vzniká pohybujícím se nábojem (elektrickým proudem) a magnetickými materiály.
• Má směr určený silou, kterou působí na pohybující se náboje nebo na magnety.
Společně
• Měnící se elektrické pole může vytvořit magnetické pole.
• Měnící se magnetické pole může vytvořit elektrické pole.
• Tato střídající se změna umožňuje existenci elektromagnetických vln a jejich cestování prostorem.

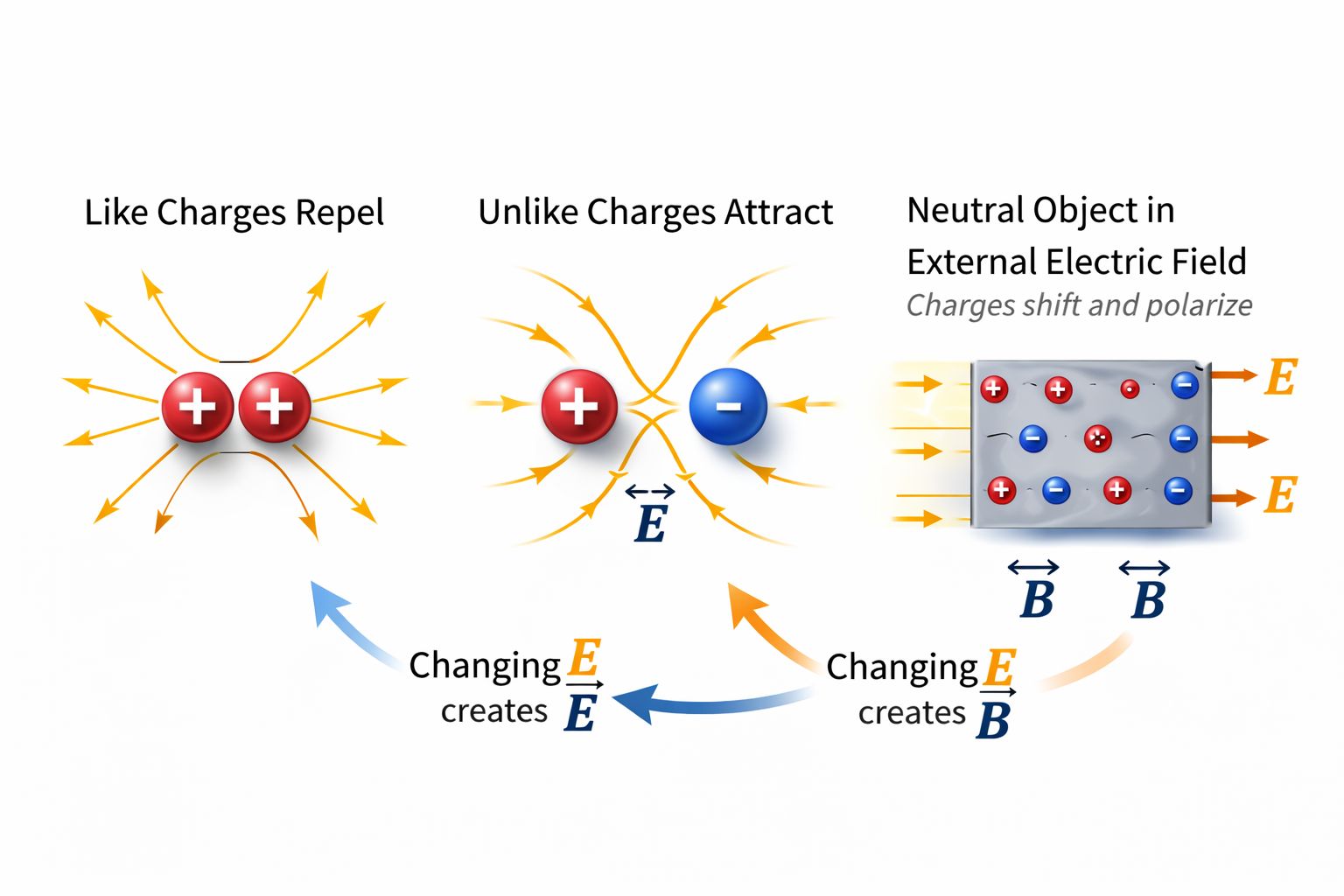

Elektrický náboj a síly na dálku
Podobné náboje se odpuzují (kladně–kladně, záporně–záporně). Na rozdíl od nábojů přitahovaných (kladně–záporné). Síla mezi dvěma náboji slábne, jak se vzdálenost mezi nimi zvětšuje.
V mnoha materiálech se náboje mohou mírně posunout uvnitř atomů nebo molekul. Když je přítomno vnější elektrické pole, jedna strana materiálu může být o něco kladnější, zatímco druhá strana mírně negativnější. Tento jev, nazývaný polarizace, pomáhá vysvětlit, proč neutrální materiály stále mohou reagovat na elektrická pole.

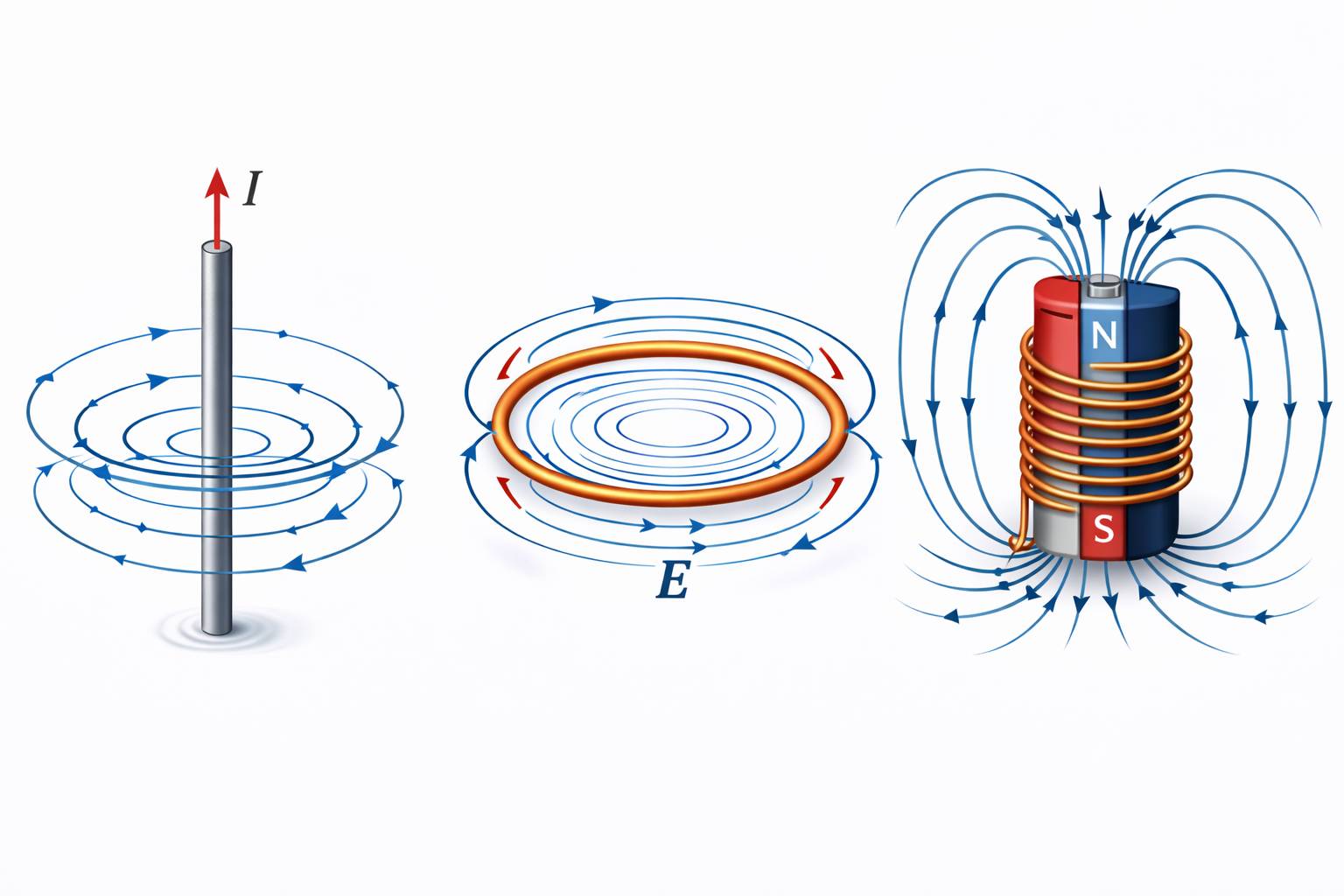

Proudy a magnetická pole
• Magnetické pole kolem přímého vodiče nesoucího proud vytváří soustředné kruhy soustředěné kolem vodiče.
• Změna směru proudu také obrací směr magnetického pole.
Ohýbání drátu do smyčky zesiluje magnetické pole ve středu. Navívání drátu do více smyček vytváří silnější a jednotnější pole uvnitř cívky. Cívka se chová jako jednoduchý magnet s severním a jižním pólem.
Zvýšení proudu zesiluje magnetické pole. Přidání více závitů drátu do cívky pole dále zesiluje. Umístění vhodného magnetického jádra uvnitř cívky soustředí pole a zvýší jeho sílu.

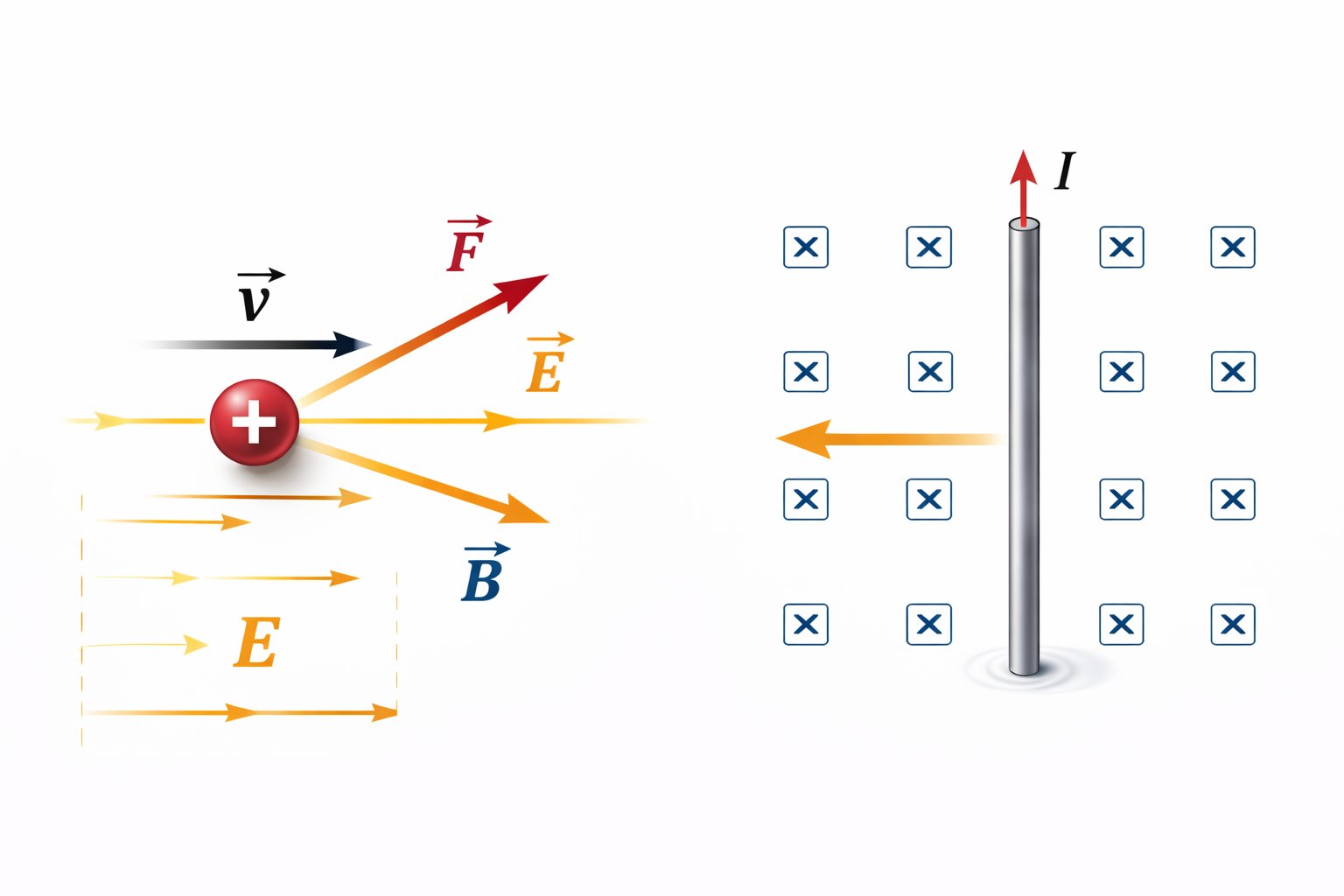

Lorentzova síla
Elektrická část síly
Elektrická pole posouvají náboje podél siločár. Směr tlaku závisí na znaménku náboje: kladné náboje se pohybují s polem, záporné náboje proti němu.
Magnetická část síly
Magnetická pole působí pouze na pohybující se náboje. Magnetická síla je kolmá jak na směr pohybu, tak na magnetické pole. Proto magnetická síla odklání dráhu náboje, místo aby jej pouze zrychlila nebo zpomalila.
Proudy v magnetických polích
• Proud je mnoho nábojů pohybujících se společně.
• Když proud protéká drátem umístěným v magnetickém poli, drát pocítí sílu.
• Tato síla může způsobit pohyb nebo vyvolat otočný efekt (točivý moment), což je důležité v mnoha elektromagnetických zařízeních.
Materiály a pole
| Typ materiálu | Jaké obvinění | Chování pole |
|---|---|---|
| Dirigenti | Náboje se jimi snadno pohybují | Podpora aktuální; náboje se šíří za účelem snížení E-pole |
| Izolanty (dielektrika) | Náboje neproudí volně | Materiál se polarizuje v elektrickém poli |
| Magnetické materiály | Magnetické oblasti se mohou přeorientovat | Může zesílit, vést nebo koncentrovat magnetická pole |
Elektromagnetismus: vlny a spektrum
Maxwellova základní pravidla
• Náboje vytvářejí elektrická pole – Elektrické siločáry začínají kladným nábojem a končí záporným nábojem. Vzor těchto čar ukazuje, jak by byl malý pozitivní testovací náboj tlačen.
• Žádné izolované magnetické póly – Magnetické siločáry vždy tvoří uzavřené smyčky. Nezačínají ani nekončí na jednom magnetickém náboji.
• Měnící se magnetická pole vytvářejí elektrická pole – Když se magnetické pole v čase mění, vzniká elektrické pole. Tento jev se nazývá elektromagnetická indukce.
• Proudy a měnící se elektrická pole vytvářejí magnetická pole – Elektrické proudy vytvářejí magnetická pole. Měnící se elektrické pole také přidává k magnetickému poli v prostoru.

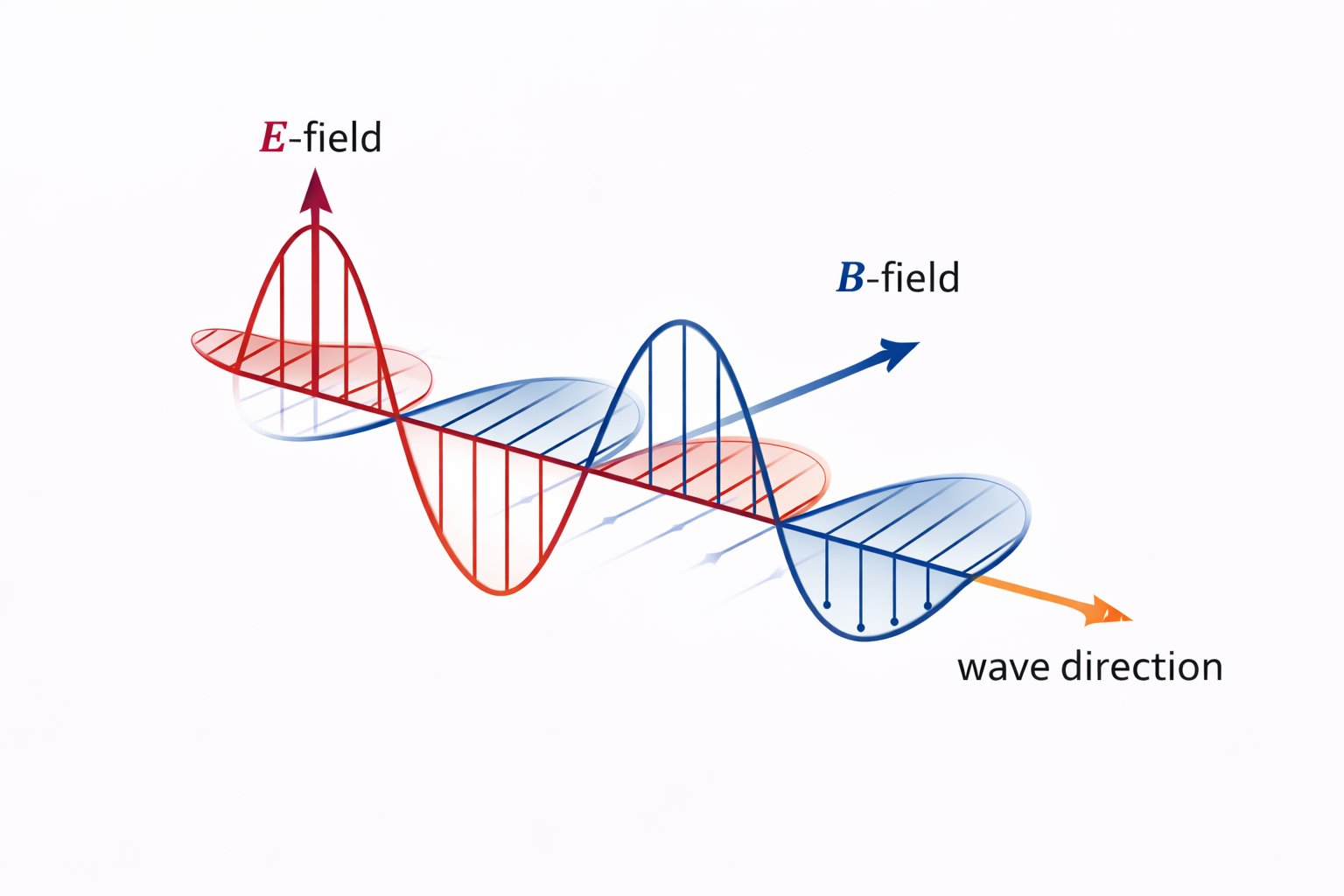

Od Maxwellových rovnic k elektromagnetickým vlnám
Maxwellovy rovnice předpovídají, že elektrické a magnetické pole se mohou pohybovat společně prostorem jako vlna. V elektromagnetické vlně jsou elektrické a magnetické pole vždy propojené a jsou navzájem kolmé.
Jak vlna putuje:
• Měnící se elektrické pole vytváří magnetické pole.
• Měnící se magnetické pole vytváří elektrické pole.
Tento opakující se proces udržuje vlnu vpřed a přenáší energii prostorem, i když není materiální médium. Všechny formy elektromagnetického záření sdílejí tuto základní strukturu, i když se liší frekvencí a vlnovou délkou.

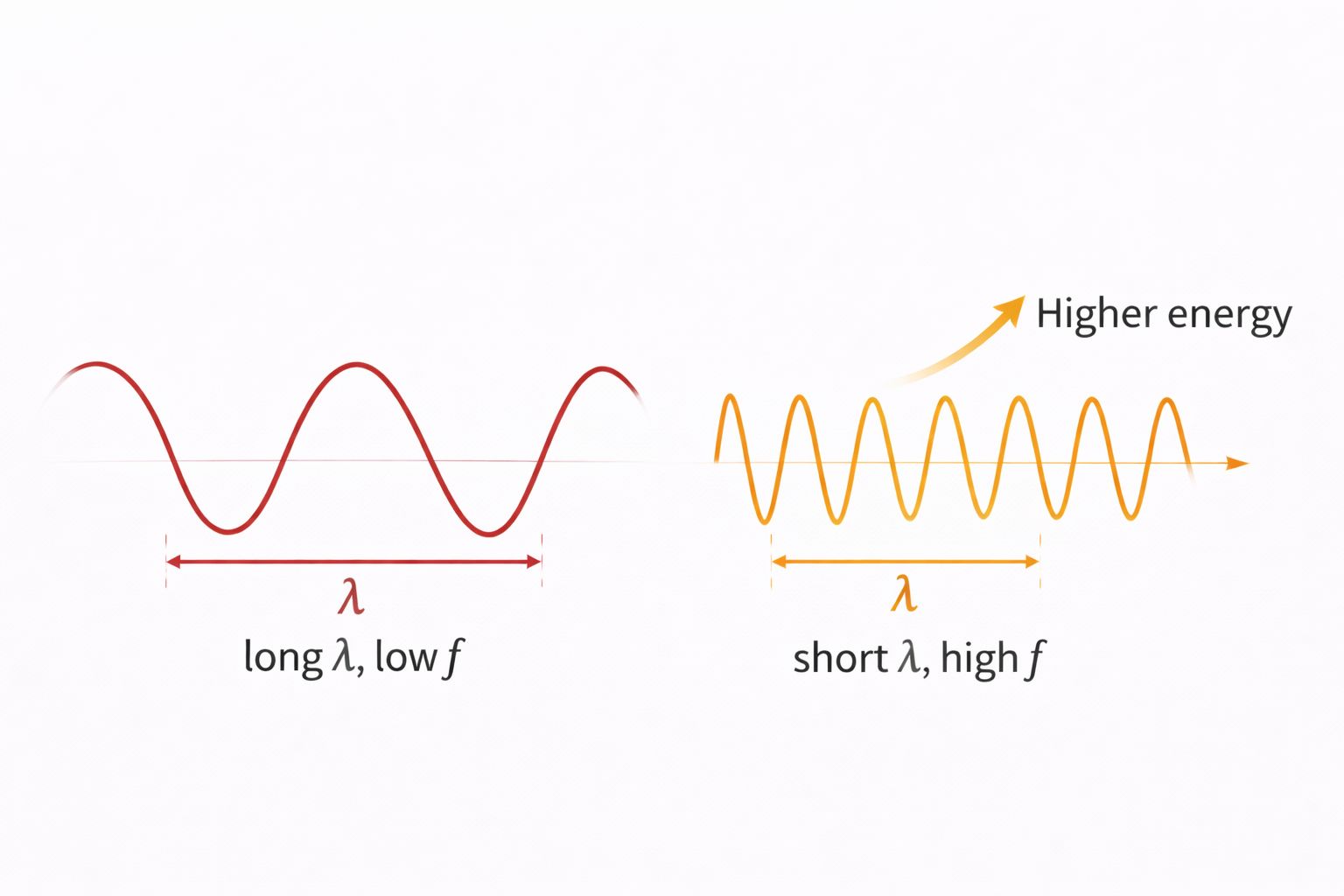

Vlnová délka, frekvence a energie v elektromagnetických vlnách
Vlnová délka (λ)
Vzdálenost mezi opakujícími se body na vlně, například od jednoho vrcholu k druhému.
Frekvence (f)
Počet vlnových cyklů, které projdou daným místem za sekundu. Ve vakuu jsou vlnová délka a frekvence spojeny rychlostí světla. S rostoucí frekvencí se vlnová délka snižuje. Jinými slovy:
• Vyšší frekvence → kratší vlnová délka
• Nižší frekvence → delší vlnová délka
Základy elektromagnetického spektra
| Spektrální pásmo | Relativní vlnová délka | Běžné poznámky |
|---|---|---|
| Gama záření | Nejkratší | Velmi vysoká frekvence a energie |
| Rentgeny | Velmi krátké | Vysoká energie; může procházet mnoha tělesy |
| Ultrafialové | Krátké | Těsně za fialovým světlem v frekvenci |
| Viditelné světlo | Medium | Střední část spektra |
| Infračervené | Delší | Často spojováno s tepelným zářením |
| Mikrovlny | Dlouhý | Výše než rádio, níž než infračervené |
| Rádiové vlny | Nejdelší | Nejvyšší frekvence a energie |
Tyto terénní principy nejsou abstraktní pojmy. V praktických obvodech určují integritu signálu, záření a chování přenosu energie.
Elektromagnetismus v technologii a obvodech
Elektromagnetismus v technologii
Energetické systémy
• Elektromagnetická indukce přeměňuje mechanickou energii na elektrickou energii v zařízeních pro výrobu energie.
• Transformátory využívají měnící se magnetická pole ke zvýšení nebo snížení úrovně napětí.
Pohyb a aktuace
Síly působící na vodiče vedoucí proud v magnetických polích vytvářejí rotaci a lineární pohyb. Cívky a magnetická jádra soustředí magnetické pole, aby zvýšily sílu a kontrolovaly pohyb. Elektromagnetické pohonné systémy spoléhají na měnící se proudy pro start, zastavení a řízení pohybu.
Komunikace
• Antény využívají časově proměnné proudy k vysílání a přijímání elektromagnetických vln.
• Rádiové a mikrovlnné signály přenášejí informace změnou amplitudy, frekvence nebo fáze.
Snímání a zobrazování
Indukční snímání využívá měnící se magnetická pole k detekci blízkých vodivých nebo magnetických materiálů. Magnetické obrazce a pole lze číst pro sledování polohy, rychlosti nebo rotace. Zobrazovací systémy analyzují řízené elektromagnetické signály, aby získaly informace z vnitřních objektů nebo materiálů.
Elektronika a integrita signálu
• Uzemnění a stínění, zpětné proudy a snížení nežádoucích elektrických a magnetických polí.
• Řízené impedance dráhy a referenční roviny pomáhají udržovat vysokorychlostní signály ve správné tvaru.
Elektromagnetismus v rychlých obvodech
Základní teorie obvodů funguje dobře, když je obvod mnohem menší než vlnová délka signálu a když se signály mění pomalu, takže pole zůstávají blízko vodičů. Při vysokých frekvencích nebo při velmi rychlém přepínání už tento obraz nestačí. Pole se mohou rozšířit a způsobit nežádoucí vazbu, kdy se měnící signál na jedné stopě indukuje napětí a proudy na blízkých stopách. Dlouhé vodiče se začnou chovat jako přenosové linky, takže impedanční nesoulad vytváří odrazy a zvonění podél cesty. Smyčky, kabely a dlouhé stopy mohou také fungovat jako antény a vyzařovat energii do vesmíru.
Elektromagnetické rušení a kompatibilita
Společné cíle
Hlavními cíli jsou udržet systémy efektivní, přesné a stabilní. To znamená minimalizovat plýtvání energií, udržovat dobrou kvalitu signálu napříč požadovanými frekvencemi a kontrolovat, kde jsou elektrická a magnetická pole silná.
Běžné problémy
Mezi běžné problémy patří rušení a nežádoucí propojení mezi blízkými spojkami a kabely. Šum může zasáhnout citlivé části prostřednictvím záření nebo sdílených vodičů, což způsobuje zahřívání, změny signálu a odladění antény, rezonátoru nebo filtru.
Zaměření EMI / EMC
EMI a EMC se zaměřují na dvě věci: udržení nežádoucích elektromagnetických emisí na nízké úrovni a umožnění obvodů odolným vůči vnějšímu hluku. Obojí je potřeba, aby různé zařízení mohla fungovat blízko sebe bez problémů.
Běžné ovládání a techniky
Metody zahrnují stínění pro blokování nebo zadržení polí a dobré uzemnění pro jasné návratové cesty a malé smyčky. Filtrování a pečlivé uspořádání PCB pomáhají odstranit nežádoucí frekvence, omezit vazbu a snížit vyzařované emise.
Závěr
Elektrická a magnetická pole vznikají z nábojů a pohybujících se nábojů a společně mohou tvořit vlny. Maxwellova pravidla propojují proměnlivá pole, vysvětlují světlo a celé elektromagnetické spektrum. V obvodech tato pole řídí přenos energie, pohyb motoru a komunikaci anténou. Při vysokých rychlostech se stopy chovají jako přenosové linky, což vede k vazbě, odrazům a záření. EMI/EMC metody jako uzemnění, stínění, filtrování a rozložení pomáhají tyto efekty v praxi kontrolovat.
Často kladené otázky [FAQ]
Jak rychle se elektromagnetické vlny šíří v materiálech?
Ve vakuu se pohybují rychlostí světla, ale v materiálech se pohybují pomaleji. Rychlost závisí na elektrických vlastnostech materiálu.
Co je elektromagnetická hustota energie?
Je to množství energie uložené v elektrických a magnetických polích v určitém objemu prostoru.
Co je to proud posunu?
Je to efekt měnícího se elektrického pole, které působí jako proud, i když neproudí žádné fyzické náboje.
Potřebují elektromagnetické vlny médium k šíření?
Ne. Mohou cestovat vesmírem, protože měnící se elektrická a magnetická pole udržují vlnu.
7,5 Co je radiační tlak?
Jedná se o malou sílu vznikající, když elektromagnetické vlny přenášejí hybnost na povrch.
Co je to skin effect?
Jde o tendenci vysokofrekvenčního proudu proudit blízko povrchu vodiče, což zvyšuje odpor a ztráty energie.
