Nevolatilní paměť hraje v moderní elektronice klíčovou roli, protože umožňuje zařízením uchovávat důležité informace i po odpojení napájení. Mezi nejrozšířenější typy patří flash paměť a EEPROM. Ačkoliv jsou postaveny na podobné technologii plovoucích hradlových tranzistorů, jejich struktura, chování mazání, výdrž a ideální využití se výrazně liší. Porozumění těmto rozdílům pomáhá objasnit, proč je každý typ paměti vhodný pro konkrétní úložné úkoly.

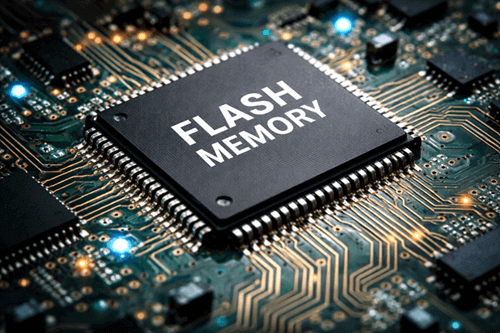

Přehled flash paměti
Flash paměť je nevolatilní typ elektricky mazatelné programovatelné pouze čtecí paměti (EEPROM), která ukládá data zachycením elektrického náboje v tranzistorech s plovoucím hradlem. Protože uložený náboj zůstává na místě bez napájení, flash paměť může uchovávat data i po vypnutí zařízení.

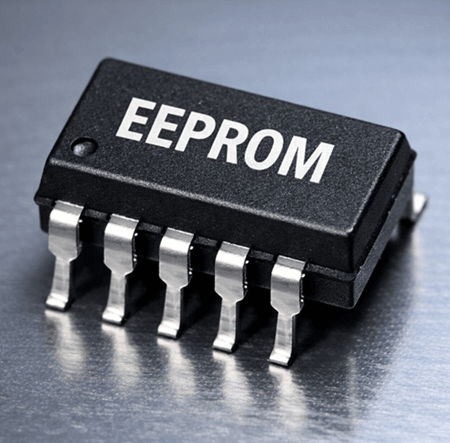

Co je to EEPROM?
EEPROM (Electrically Emazable Programmable Read-Only Memory) je nevolatilní paměť, kterou lze elektricky vymazat a přepsat, obvykle na úrovni bajtů, což umožňuje aktualizaci dat bez ztráty uložených informací při odpojení napájení.
Jak flash a EEPROM ukládají data
Flash paměť i EEPROM používají plovoucí hradlo tranzistorové buňky k ukládání dat. Každá buňka zachytává elektrický náboj uvnitř izolované brány. Při čtení se uložený náboj mění vodivost tranzistoru, kterou obvod interpretuje jako binární 0 nebo 1.
Klíčový strukturální rozdíl spočívá v organizaci pamětí:
• Flash paměť uspořádává buňky do stránek a větších bloků pro mazání. Data jsou programována podle stránky a operace mazání probíhají na úrovni bloku.
• EEPROM je organizován pro přímé adresování na úrovni bajtů, což umožňuje nezávislou úpravu jednotlivých bajtů.
Toto architektonické rozlišení určuje, jak každý typ paměti zpracovává aktualizace a přímo ovlivňuje výkon, řízení výdrže a vhodnost aplikací.
Chování při zápisu a mazání flash a EEPROM (jemnější a méně opakující se)
Flash i EEPROM používají mechanismus mazání před zápisem, ale rozsah mazání se výrazně liší.
Blesk: Blokové mazání
Flash paměť vyžaduje vymazání celého bloku mazání, než lze do této oblasti naprogramovat nová data. I když se změní jen malá část, celý blok musí být smazán a poté přeprogramován.
Programování obvykle probíhá na úrovni stránky po smazání cyklu. Kvůli tomuto blokovému designu mohou malé aktualizace vyžadovat ukládání a správu přepisování. Výsledkem je, že flash systémy často spoléhají na techniky firmwaru, jako je vyrovnání opotřebení a logické mapování adres na fyzickou stránku.
EEPROM: Mazání a zápis na úrovni bajtů
EEPROM provádí operace mazání a zápisu na úrovni bajtů. Jednotlivé bajty lze upravovat, aniž by se ovlivnila okolní paměťová umístění.
Vymazání odstraňuje náboj z plovoucího hradla a obecně vyžaduje vyšší napětí a více času než zápis. Protože EEPROM nevyžaduje blokové mazací cykly pro malé aktualizace, zjednodušuje úpravy dat, pokud se mění pouze omezené parametry.
Výdrž a uchovávání dat flash a EEPROM
Flash i EEPROM mají omezenou výdrž zápisu/mazání, což znamená, že každou paměťovou buňku lze programovat a vymazat jen omezený početkrát.
• Výdrž EEPROM se obvykle pohybuje od 100 000 do 1 000 000 cyklů zápisu/mazání na bajt, v závislosti na zařízení a technologii procesu.
• Výdrž blesku NOR se běžně pohybuje od 10 000 do 100 000 cyklů mazání na blok.
• Výdrž NAND blesku se výrazně liší:
SLC NAND: ~50 000–100 000 cyklů
MLC NAND: ~3 000–10 000 cyklů
TLC NAND: ~1 000–3 000 cyklů
Flash paměťové systémy často používají algoritmy pro vyrovnání opotřebení k rovnoměrnému rozložení zápisových operací mezi bloky, čímž se zabraňuje předčasnému selhání v oblastech s vysokou zatížeností.
Co se týče uchovávání dat, jak EEPROM, tak Flash obvykle uchovávají data 10 až 20 let za běžných provozních podmínek. Zadržování se může snižovat, jak se zařízení blíží k limitu výdrže. Protože EEPROM umožňuje aktualizace na úrovni bajtů, je vhodný pro občasné změny konfigurace. Flash je lepší pro větší úložiště dat, ale závisí na správném řízení, aby se maximalizovala životnost.
Běžné využití flash a EEPROM
Využití flash paměti
• USB flash disky a paměťové karty pro přenosné ukládání a přenos souborů
• SSD disky pro rychlé a kapacitní úložiště v počítačích a noteboocích
• Chytré telefony a tablety pro ukládání operačního systému, aplikací, fotografií, videí a dalších uživatelských dat
• Vestavěné systémy vyžadující velkou kapacitu úložiště, například zařízení, která uchovávají logy, soubory nebo větší obrazy firmwaru
Využití EEPROM
• Ukládání zařízení pro nastavení nastavení i při odpojení napájení
• Kalibrační data, aby hodnoty měření nebo řízení zůstaly přesné i po vypnutí
• Ukládání parametrů mikrokontroléru, jako jsou výběry režimů, prahové hodnoty a uložené preference
• Systémy vyžadující spolehlivé uchovávání s občasnými aktualizacemi, kde uložená data se mění jen občas, ale musí zůstat spolehlivá
Technické srovnání specifikací EEPROM a flash
| Technický parametr | Flash paměť | EEPROM |
|---|---|---|
| Technologický základ | Buňky tranzistoru s plovoucím hradlem | Buňky tranzistoru s plovoucím hradlem |
| Mazání granularity | Blokové mazání (sektor/úroveň bloku) | Mazání na úrovni bajtů (typické) |
| Zápis granularity | Program stránky (po vymazání bloku) | Zápis na úrovni bajtů |
| Vymazat-před-psát | Vyžadováno na úrovni bloku | Požadované na bajt |
| Typická výdrž | NOR: ~10k–100k cyklů na blok | |
| NAND SLC: ~50 tisíc–100 tisíc | ||
| NAND MLC: ~3k–10k | ||
| NAND TLC: ~1k–3k | ~100k–1 000 000 cyklů na bajt | |
| Data Retention | ~10–20 let (závisí na procesu a úrovni opotřebení) | ~10–20 let (závisí na procesu a úrovni opotřebení) |
| Rozsah hustoty | Střední až velmi vysoké (MB až TB) | Nízké až střední (rozsah bajtů až MB) |
| Cena za bit | Nízké | Vyšší než Flash |
| Typ přístupu ke čtení | NOR: náhodný přístup | |
| NAND: sekvenční přístup na základě stránek | Náhodný přístup na úrovni bajtů | |
| Externí správa | NAND obvykle vyžaduje regulátor (ECC, špatné blokové řízení, vyrovnání opotřebení) | Obvykle samostatné; Minimální externí správa |
| Běžná rozhraní | Parallel, SPI/QSPI/OSPI, eMMC, UFS | I²C, SPI, Microwire, paralelní |
| Typické napájecí napětí | 1,8V / 3,3V (liší se podle zařízení) | 1,8V / 3,3V / 5V (liší se podle zařízení) |
| Vnitřní architektura | Pole uspořádané do stránek a mazací bloky | Pole organizované pro přímé adresování bajtů |
Typy EEPROM a flash
EEPROM
EEPROM zařízení jsou často klasifikována podle typu rozhraní.

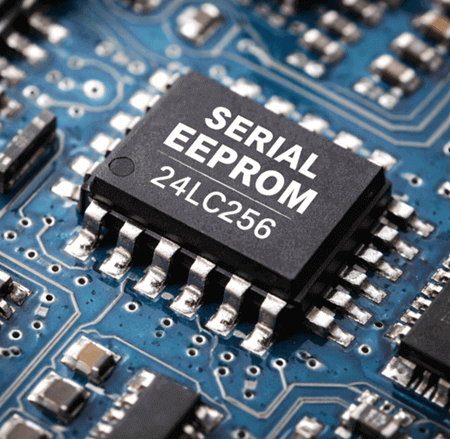

• Sériová EEPROM: Sériová EEPROM používá méně pinů a přenáší data sériově. Je kompaktní a vhodná pro malé ukládání dat. Mezi běžná rozhraní patří I²C a SPI. Tato zařízení jsou široce využívána v spotřebitelských, automobilových, průmyslových a telekomunikačních systémech.

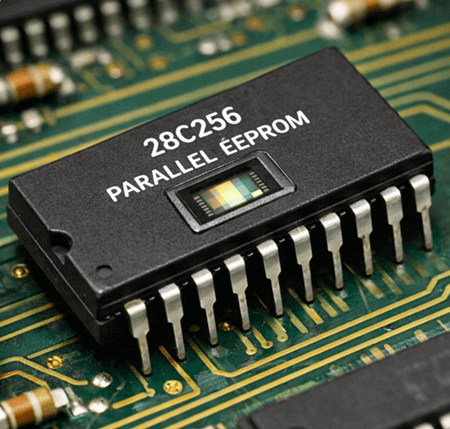

• Paralelní EEPROM: Paralelní EEPROM používá širší datovou sběrnici, často 8bitovou, což umožňuje rychlejší přístup k datům. Vyžaduje však více pinů, což činí zařízení větším a obvykle dražším. Z tohoto důvodu mnoho moderních návrhů preferuje sériové EEPROM nebo Flash.
Flash paměť
Flash paměť se převážně dělí na typy NOR a NAND.

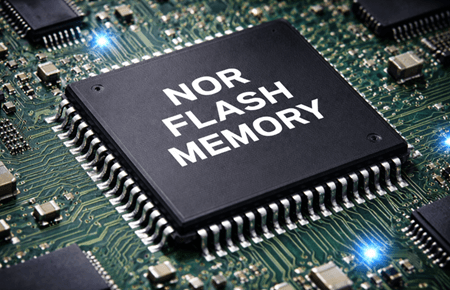

• NOR Flash: NOR Flash podporuje rychlý náhodný přístup a často se používá pro přímé ukládání a provádění kódu. Běžně se volí tam, kde je vyžadován spolehlivý a konzistentní výkon čtení.
• NAND Flash: NAND Flash je optimalizován pro vysokou hustotu úložiště a efektivní zpracování objemových dat. Je široce používán v USB discích, paměťových kartách a SSD.
Výhody a nevýhody EEPROM a flash
EEPROM
Výhody
• Přímá aktualizace na úrovni bajtů bez mazání bloků
• Vysoká výdrž na paměťové místo
• Jednoduchá integrace v systémech s malými daty
• Není potřeba složitý regulátor
• Spolehlivý pro ukládání parametrů a konfigurace
• Programovatelné v okruhu
Nevýhody
• Vyšší náklady na bit
• Omezená kapacita paměti ve srovnání s Flash
• Pomalejší pro hromadný přenos dat
• Opakované přepisování stejné adresy může stále způsobovat lokální opotřebení
• Není praktické pro velký firmware nebo úložiště souborů
Flash paměť
Výhody
• Velmi vysoká hustota skladování
• Nižší náklady na bit
• Efektivní pro ukládání velkých dat a firmwaru
• Rychlý výkon čtení (zejména NOR pro vykonávání na místě)
• NAND umožňuje extrémně velkokapacitní úložiště
• Vyspělý ekosystém s vyrovnáváním opotřebení a podporou ECC
Nevýhody
• Vyžaduje blokové smazání před přepisem
• Malé, časté aktualizace vyžadují bufferování nebo řízení opotřebení
• NAND Flash obvykle vyžaduje externí řídicí logiku
• Výdrž silně závisí na typu buňky (SLC vs MLC vs TLC)
• Složitější správa firmwaru ve srovnání s EEPROM
Jak vybrat správný typ vzpomínky
Výběr vhodné paměti závisí na velikosti úložiště, chování aktualizací, požadavcích na výdrž a architektuře systému.
• Kapacita úložiště: Pro velké úložiště s nižší cenou na bit je Flash obvykle lepší volbou. EEPROM se obvykle používá pro malé velikosti dat, jako jsou konfigurační nebo kalibrační hodnoty.
• Aktualizační vzor: Pro časté zápisy napříč rozsáhlými paměťovými oblastmi je vhodný Flash s podporou vyrovnávání opotřebení. Pro malé a občasné aktualizace konkrétních parametrů je EEPROM jednodušší a efektivnější.
• Požadavky na výdrž: Pokud je nutné opakovaně aktualizovat stejnou paměťovou lokalitu, může EEPROM poskytnout vyšší výdrž na bajt. Flash systémy spoléhají na vyrovnání opotřebení, aby prodloužily celkovou životnost.
• Přístupový výkon: NOR Flash podporuje rychlé náhodné čtení a je vhodný pro ukládání kódu. NAND Flash je optimalizován pro ukládání dat s vysokou hustotou. EEPROM není navržen pro hromadné ukládání s vysokou propustností.
• Prostor na desce a integrace: Flash s vysokou hustotou poskytuje více úložiště na menší plochě. Sériová EEPROM nabízí jednoduchou integraci pro aplikace s nízkým počtem dat.
Ve většině systémů Flash zpracovává hromadné úložiště, zatímco EEPROM ukládá konfigurační a systémové parametry.
Závěr
Flash paměť a EEPROM sdílejí stejný základní princip ukládání dat založených na náboji, přesto je jejich praktické chování odlišuje. Flash vyniká ve vysoce hustém blokovém úložišti pro hromadná data, zatímco EEPROM je lepší pro malé, přesné aktualizace, které musí zůstat spolehlivé v čase. Výběr správné paměti závisí na kapacitních potřebách, vzorech aktualizací, požadavcích na výdrž a návrhu systému. V mnoha aplikacích oba typy spolupracují, aby zajistily vyvážené a efektivní úložiště.
Často kladené otázky [FAQ]
Může flash paměť nahradit EEPROM v vestavěných systémech?
V některých případech ano — ale záleží na vzoru aktualizací. Flash může nahradit EEPROM, pokud systém obsahuje buffering a vyrovnávání opotřebení pro bezpečné zpracování malých zápisů. Pro časté aktualizace s jedním parametrem na pevných paměťových adresách je však EEPROM obvykle jednodušší a spolehlivější, protože nevyžaduje správu vymazávání bloků.
Proč Flash paměť potřebuje vyrovnávání opotřebení, zatímco EEPROM obvykle ne?
Flash maže data v blocích, takže opakované zápisy na stejnou logickou adresu mohou rychle opotřebovat jeden fyzický blok. Vyrovnávací rozložení opotřebení zapisuje přes více bloků, aby prodloužilo životnost. EEPROM podporuje aktualizace na úrovni bajtů, takže opotřebení je lokalizované a snáze zvládnutelné, i když opakované zápisy do stejného bajtu mohou časem způsobit selhání.
Co se stane, když během zápisu do Flash nebo EEPROM dojde k výpadku napájení?
Pokud během zápisového cyklu dojde k výpadku napájení, může dojít k poškození dat. Flash systémy mohou poškodit celou stránku nebo blok, který je programován. EEPROM může poškodit pouze postižený bajt. Mnoho systémů používá techniky jako ověřování zápisu, kontrolní součty, redundantní ukládání nebo obvody detekce výpadků napájení, aby zabránily ztrátě dat.
Je EEPROM rychlejší než flash paměť?
Záleží na operaci. EEPROM je efektivní pro aktualizace malých bajtů, ale obecně je pomalejší pro hromadné přenosy dat. Flash paměť, zejména NAND Flash, poskytuje mnohem vyšší propustnost pro velké sekvenční čtení a zápisy. NOR Flash nabízí rychlé náhodné čtení, ale pomalejší časy mazání než zápisy bajtů do EEPROM.
Jak teplota ovlivňuje uchovávání dat Flash a EEPROM?
Vyšší teploty urychlují únik náboje z článků s plovoucími hradly, což snižuje dlouhodobé uchovávání dat. Jak se zařízení blíží svým limitům výdrže, doba uchovávání se může výrazně zkrátit. Průmyslová a automobilová paměťová zařízení jsou navržena s přísnějšími specifikacemi pro udržení paměti, aby byla zachována spolehlivost při vysokých teplotách.
