Flemingovo pravidlo levé ruky a Flemingovo pravidlo pravé ruky jsou jednoduché způsoby, jak najít směr v elektromagnetismu. Ukazují, jak jsou magnetické pole, proud, síla a pohyb propojeny v motorech a generátorech. Obě pravidla jsou podobná, ale každé má jiný účel. Tento článek poskytuje informace o jejich významu, rozdílech, krocích, použití a běžných chybách.
Základní myšlenka Flemingových pravidel pro levou a pravou ruku
Flemingovo pravidlo levé ruky a Flemingovo pravidlo pravé ruky jsou směrová pravidla používaná v elektromagnetismu. Neukazují velikost síly, pohybu ani proudu. Místo toho ukazují, jak jsou magnetické pole, proud a pohyb spojeny, když vodič interaguje s magnetickým polem.
Klíčovou myšlenkou je, že obě pravidla popisují opačné procesy přeměny energie. Flemingovo pravidlo levé ruky se používá, když elektrický proud v magnetickém poli vyvolává sílu nebo pohyb, například u motoru. Flemingovo pravidlo pravé ruky se používá, když pohyb v magnetickém poli vytváří indukovaný proud, podobně jako u generátoru. Jednoduše řečeno, levá ruka slouží k motorickému pohybu a pravá k generátorovému pohybu.

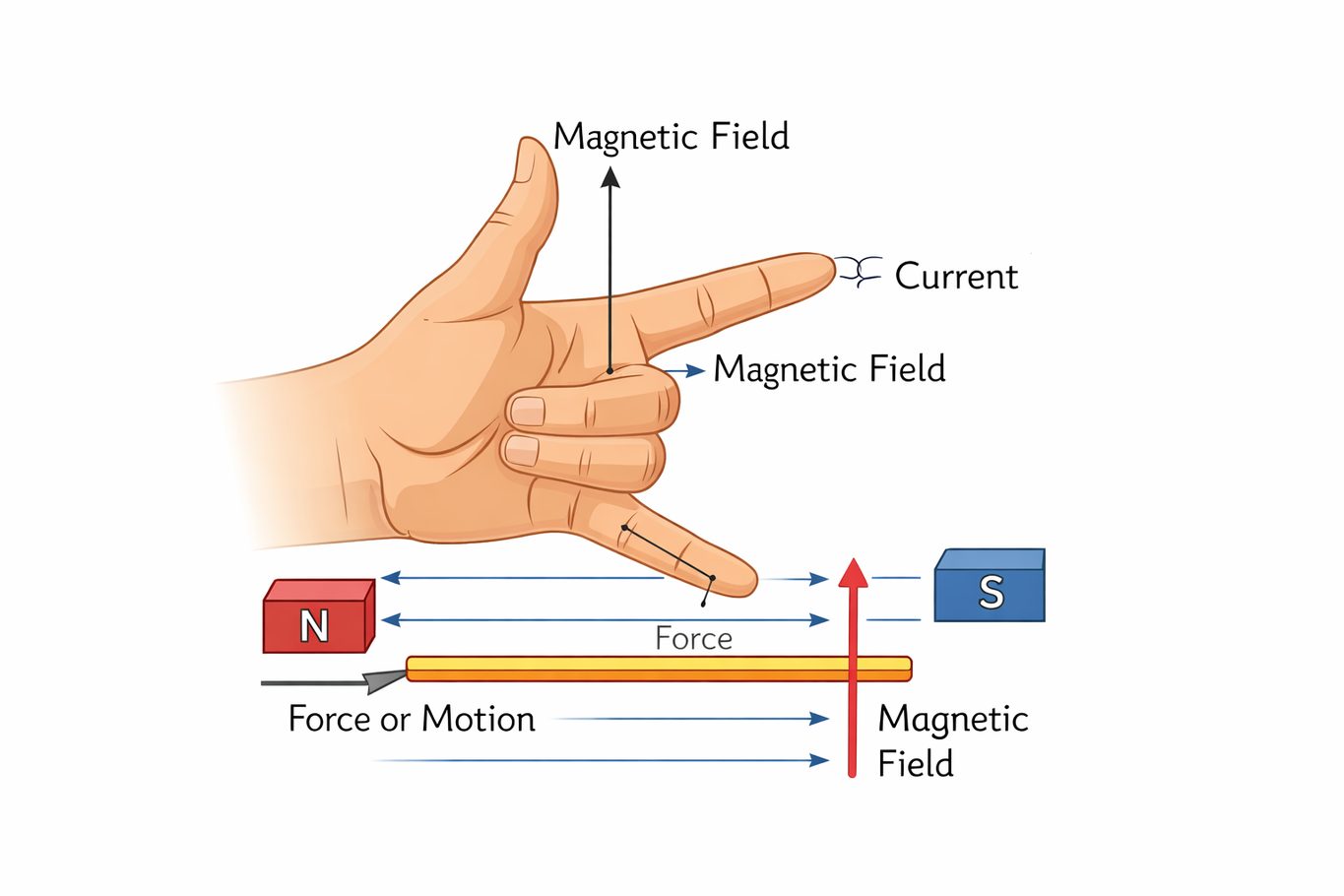

Flemingovo pravidlo levé ruky pro motory
Flemingovo pravidlo levé ruky se používá k určení směru síly nebo pohybu v vodiči nesoucím proud umístěném uvnitř magnetického pole. Používá se hlavně v elektrických motorech.
Pro použití tohoto pravidla natáhněte palec, ukazováček a prostředníček levé ruky tak, aby byly všechny tři navzájem kolmé. Každý prst ukazuje jinou veličinu:
• Ukazováček = magnetické pole
• Prostředníček = aktuální
• Palec = síla nebo pohyb
Když jsou známy směry magnetického pole a proudu, palec ukazuje směr, kterým se vodič bude pohybovat. To pomáhá vysvětlit motorický efekt a ukazuje, jak se elektrická energie mění na mechanický pohyb.

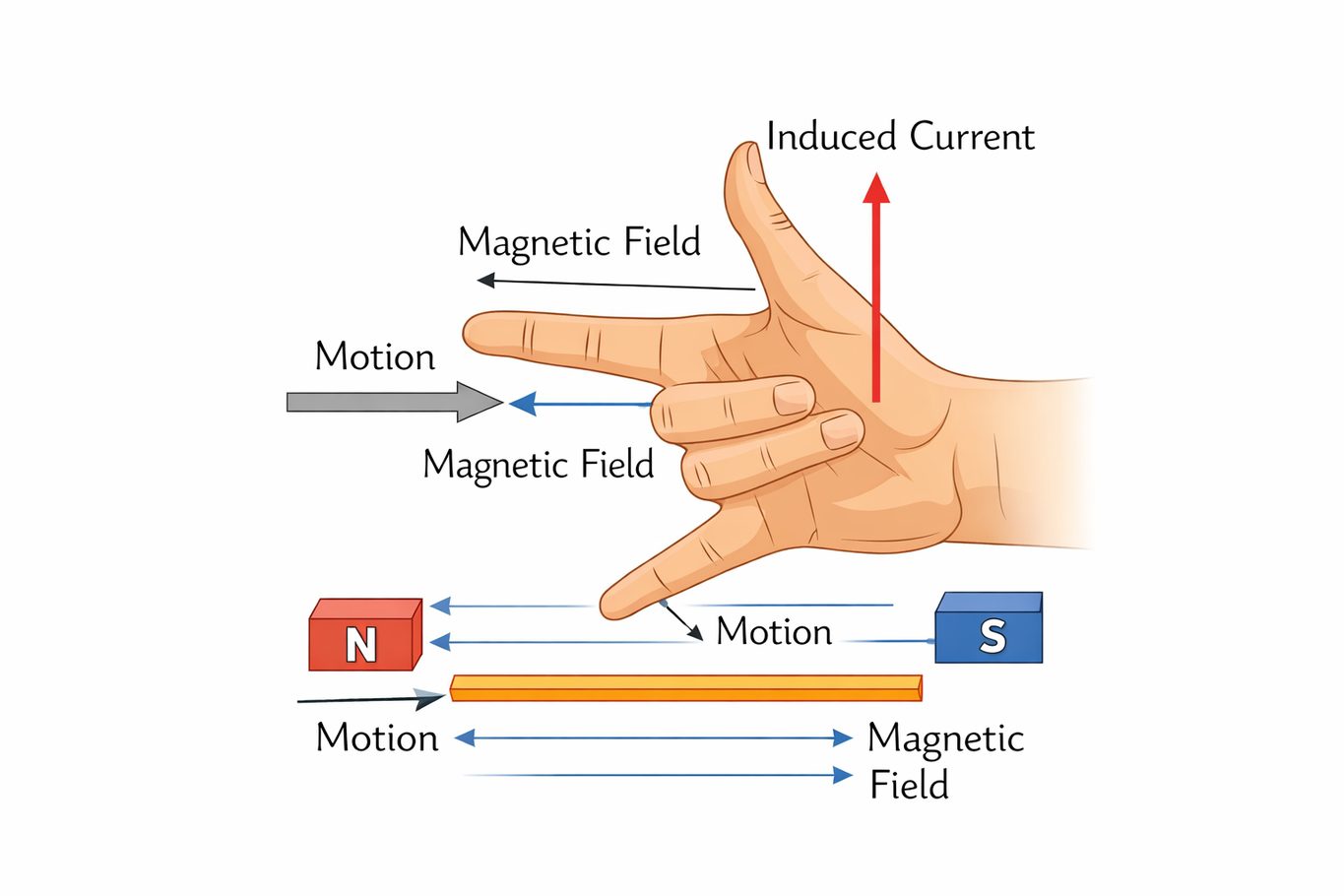

Flemingovo pravidlo pravé ruky pro generátory
Flemingovo pravidlo pravé ruky se používá k určení směru indukovaného proudu, když vodič prochází magnetickým polem. Používá se hlavně v generátorech.
Pro použití tohoto pravidla natáhněte palec, ukazováček a prostředníček pravé ruky tak, aby byly všechny tři navzájem kolmé. Každý prst představuje jinou veličinu:
• Ukazováček = magnetické pole
• Palec = pohyb vodiče
• Prostředníček = indukovaný proud
Když jsou známy směry pohybu a magnetické pole, prostředníček ukazuje směr indukovaného proudu. To vysvětluje generátorový efekt a ukazuje, jak se mechanický pohyb mění na elektrickou energii.
Hlavní rozdíly mezi Flemingovými pravidly pro levou a pravou ruku
Hlavní rozdíl je v tom, že pravidlo levé strany se používá pro směr síly motoru, zatímco pravidlo pravé pro směr indukovaného proudu v generátorech.
| Bod srovnání | Flemingovo pravidlo levé ruky | Flemingovo pravidlo pravé ruky |
|---|---|---|
| Hlavní využití | Elektrické motory | Generátory |
| Účel | Najde směr síly nebo pohybu | Určí směr indukovaného proudu |
| Ruka použitá | Levá ruka | Pravá ruka |
| Známé veličiny | Magnetické pole a proud | Magnetické pole a pohyb |
| Výsledek nalezen | Směr pohybu nebo síly | Směr indukovaného proudu |
Kroky pro použití Flemingových pravidel pro levou a pravou ruku
Flemingova pravidla se nejlépe používají, když poprvé určíte typ systému. Pokud systém využívá elektrický proud v magnetickém poli k vytvoření síly nebo pohybu, jedná se o motorickou situaci a mělo by být použito Flemingovo pravidlo levé ruky. Pokud systém využívá pohyb v magnetickém poli k vytvoření indukovaného proudu, jedná se o situaci generátoru a mělo by se použít Flemingovo pravidlo pravé ruky. Tento první krok je nejdůležitější, protože použití špatné ruky dává špatný směr.
Pro Flemingovo pravidlo levé ruky ukazujte ukazováček směrem magnetického pole a prostředníček směrem konvenčního proudu. Palec pak ukazuje směr síly nebo pohybu. Pro Flemingovo pravidlo pravé ruky ukazujte ukazováček směrem magnetického pole a palec směrem pohybu vodiče. Prostředníček pak ukazuje směr indukovaného proudu. V obou pravidlech musí tři prsty zůstat kolmo vůči sobě.
| Situace | Použijte toto pravidlo | Známé směry | Výsledek nalezen |
|---|---|---|---|
| Elektrický proud způsobuje pohyb | Flemingovo pravidlo levé ruky | Magnetické pole a proud | Síla nebo pohyb |
| Pohyb vytváří elektrický proud | Flemingovo pravidlo pravé ruky | Magnetické pole a pohyb | Indukovaný proud |
Použití v elektrických strojích a obvodech
Flemingovo pravidlo levé ruky – běžné použití
• Stejnosměrné motory
• Vodiče nesoucí proud umístěné v magnetických polích
• Základní motorická akce v cívkách a kotvostech
Běžné použití Flemingova pravidla pravé ruky
• Generátory
• Alternátory
• Problémy elektromagnetické indukce
• Analýza pohybujících se vodičů v magnetických polích
Běžné chyby při používání Flemingových pravidel
| Problém | Pravděpodobná příčina | Opravit |
|---|---|---|
| Špatná odpověď pro pohyb | Použil jsem pravou ruku místo levé | Zkontrolujte, zda je systém motor |
| Špatná odpověď pro aktuální | Použil jsem levou ruku místo pravé | Zkontrolujte, zda je systém generátorem |
| Pozice prstů jsou matoucí | Význam každého prstu není jasně zapamatován | Zapamatujte si směry pole, proudu a pohybu správně |
| Výsledek neodpovídá teorii | Konvenční proud a tok elektronů byly zaměněny | Použijte směr konvenčního proudu |
Závěr
Flemingovo pravidlo levé ruky se používá pro motory a Flemingovo pravidlo pravé ruky pro generátory. Jeden pomáhá najít směr síly nebo pohybu, zatímco druhý pomáhá najít směr indukovaného proudu. Pochopení polohy prstů, známých veličin, hlavních rozdílů a správného pravidla pro volbu usnadňuje správné použití těchto směrových pravidel v elektrických strojích, elektromagnetických problémech a práci.
Často kladené otázky [FAQ]
Proč Flemingova pravidla používají konvenční proud?
Flemingova pravidla používají konvenční proud, protože je to standardní směr používaný v elektrické teorii a schématech obvodů.
Mohou Flemingova pravidla ukazovat velikost síly nebo proudu?
Ne. Ukazují jen směr. Neukazují, jak velká je síla, pohyb nebo indukovaný proud.
Co se stane, když se obrátí směr magnetického pole?
Výsledek se také obrací. V motoru síla mění směr. V generátoru se indukovaný proud mění směr.
Lze Flemingova pravidla použít pro spirály?
Ano. Cívku lze považovat za skupinu vodičů umístěných v magnetickém poli, takže stejné pravidlo stále platí.
Proč jsou prsty umístěné kolmo?
Jsou umístěny kolmo tak, aby ukazovaly tři různé směry, které jsou na sebe kolmé.
Fungují Flemingova pravidla v AC strojích?
Ano. Stále je lze použít k určení směru kdykoli, i když se směr může během cyklu AC změnit.
