Flexibilní PCB používají měděné stopy na tenké plastové fólii, což umožňuje obvodům ohýbat, skládat a sledovat zakřivené dráhy při přenosu signálů a napájení. Mohou být jednovrstvé, dvouvrstvé nebo vícevrstvé a mohou nahradit kabely a konektory v těsných nebo pohyblivých prostorách. Tento článek se zabývá typy, vrstvami, materiály, mědí a drážkami, ohybovými pravidly, trasováním, montáží a aplikacemi.

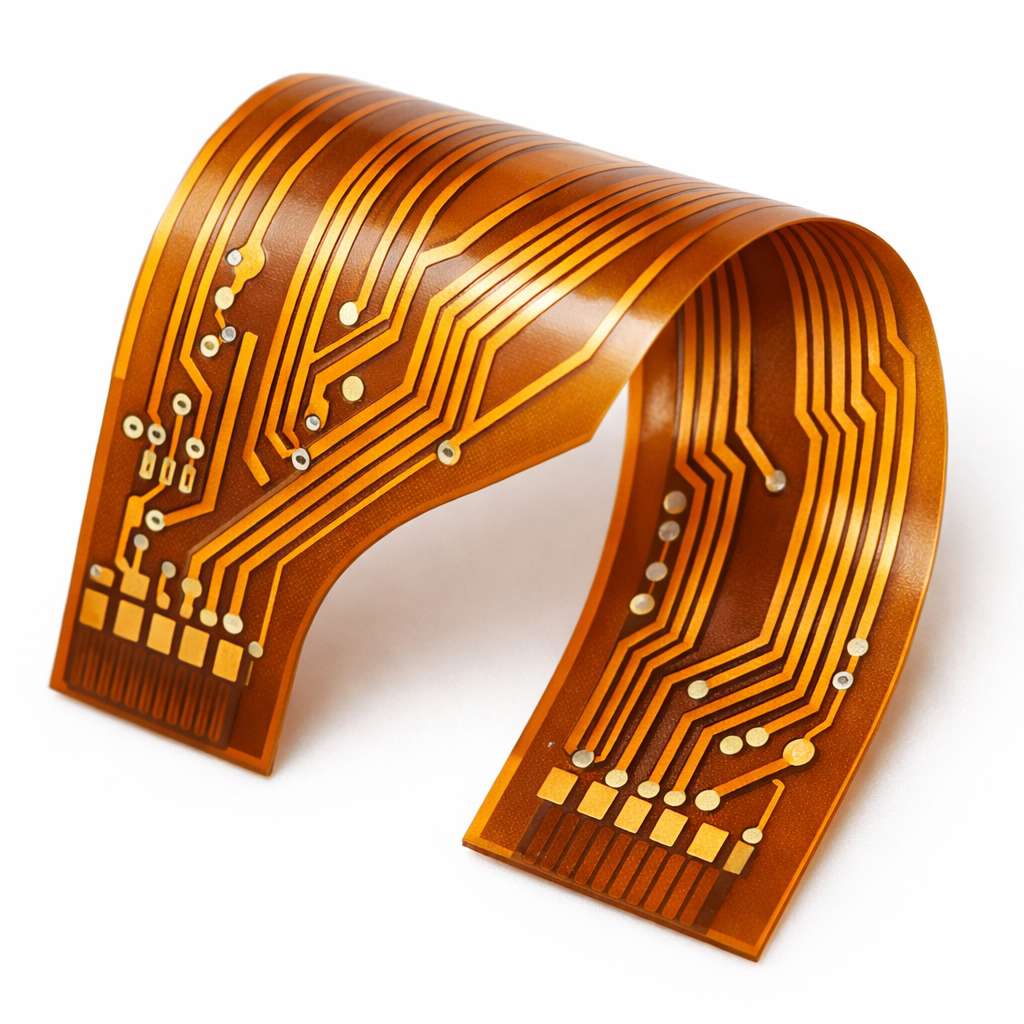

Přehled flexibilních PCB
Flexibilní desky plošných spojů, neboli flex PCB, používají měděné stopy na tenké, ohybné plastové fólii místo tuhé desky ze sklolaminátu. Protože základní materiál se může ohýbat, obvod se může skládat, kroutit a sledovat zakřivené dráhy, přičemž stále přenáší signály a napájení.
Obvodový vzor je vytvořen na pružné polymerové vrstvě, obvykle polyimidové. Flex PCB lze stavět jako jednovrstvé, dvouvrstvé nebo vícevrstvé struktury v závislosti na počtu potřebných směrovacích vrstev a složitosti spojení.
Tyto desky se často nazývají flex circuits, flexibilní tištěné obvody (FPC) nebo flexibilní elektronika. Jsou široce používány tam, kde je omezený prostor, celková hmotnost musí být nízká, nebo obvod musí procházet pohyblivými či zakřivenými oblastmi, a mohou nahradit samostatné kabely, svazky vodičů a konektory v rámci systému.

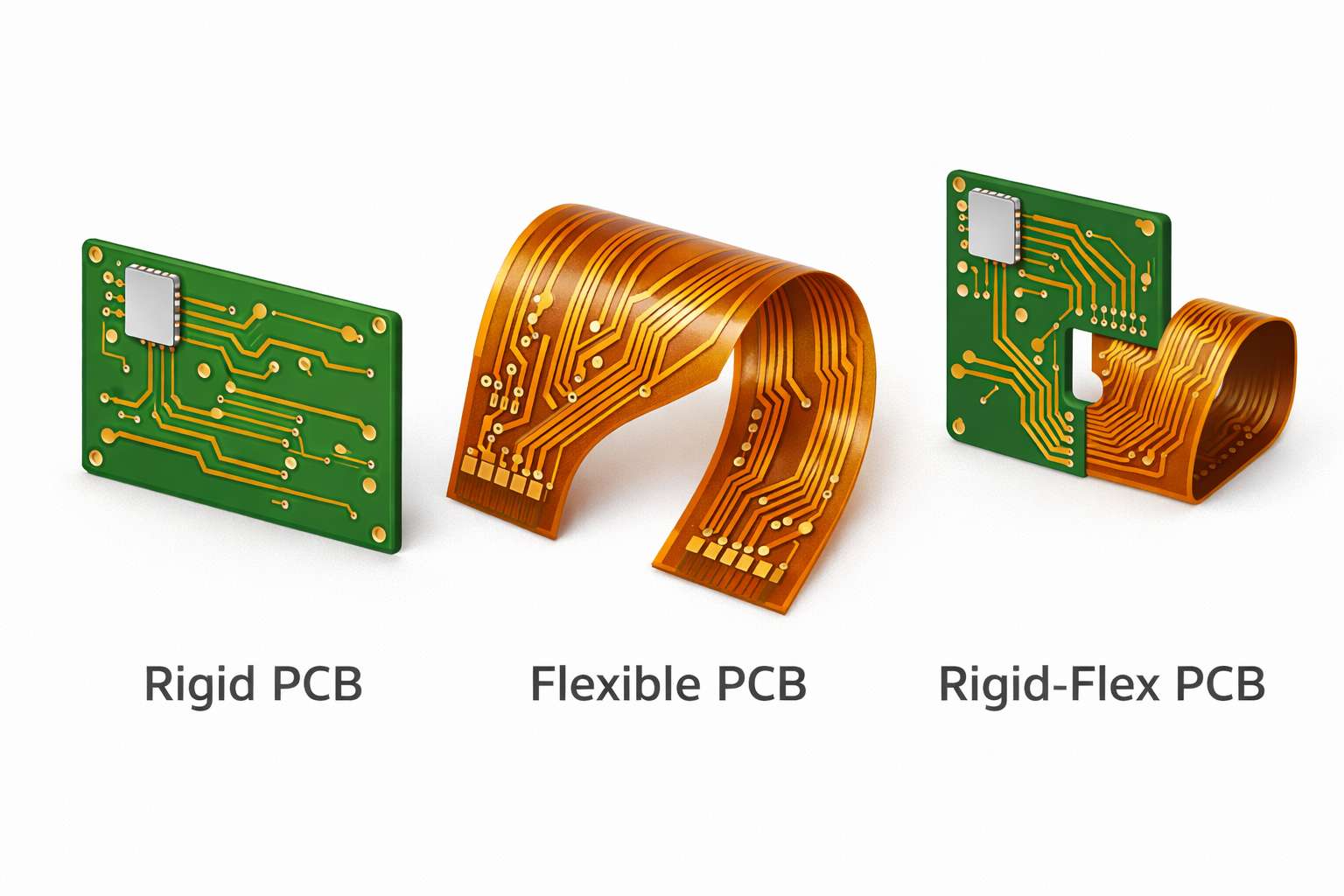

Flexibilní vs. tuhé vs. tuhé ohybné PCB
| Typ | Co to je | Nejlepší padnutí |
|---|---|---|
| Tuhá PCB | Pevná, neohybná deska vyrobená z tuhého materiálu | Ploché rozložení, kde se prkno nemusí pohybovat ani měnit tvar |
| Flexibilní PCB | Plně ohebný obvod postavený na tenké plastové fólii | Oblasti, kde se obvod musí ohýbat, skládat nebo vést úzkými prostory |
| Rigid-Flex PCB | Pevné sekce propojené jednou nebo více flexibilními sekcemi | Kompaktní uspořádání, která vyžadují jak stabilní oblasti, tak kontrolované zóny ohybu |

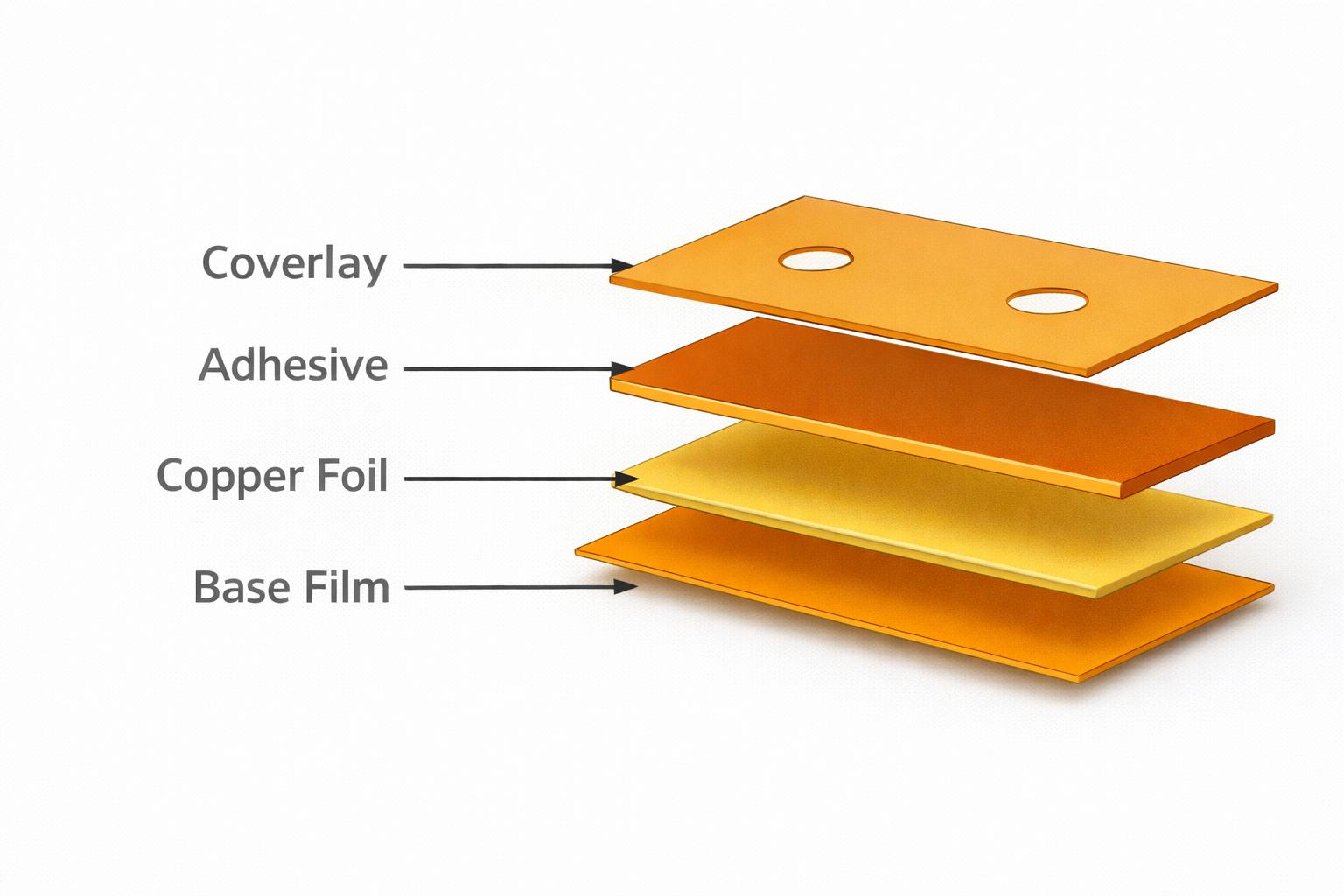

Flex PCB vrstvy a základní vrstvy
• Flexibilní dielektrická základní vrstva, která podporuje měď a umožňuje ohýbání
• Lepicí nebo lepivé vrstvy, které drží měděnou fólii a přidané vrstvy pohromadě
• Vrstva nebo vrstvy měděných vodičů vyryté do stop a padů, které přenášejí signály a napájení
• Ochranná krycí vrstva, která chrání stopy a zanechává otvory v podložkách
• Volitelné výztuhy nebo další vrstvy ve vybraných oblastech, které omezují ohýbání a přidávají mechanickou oporu

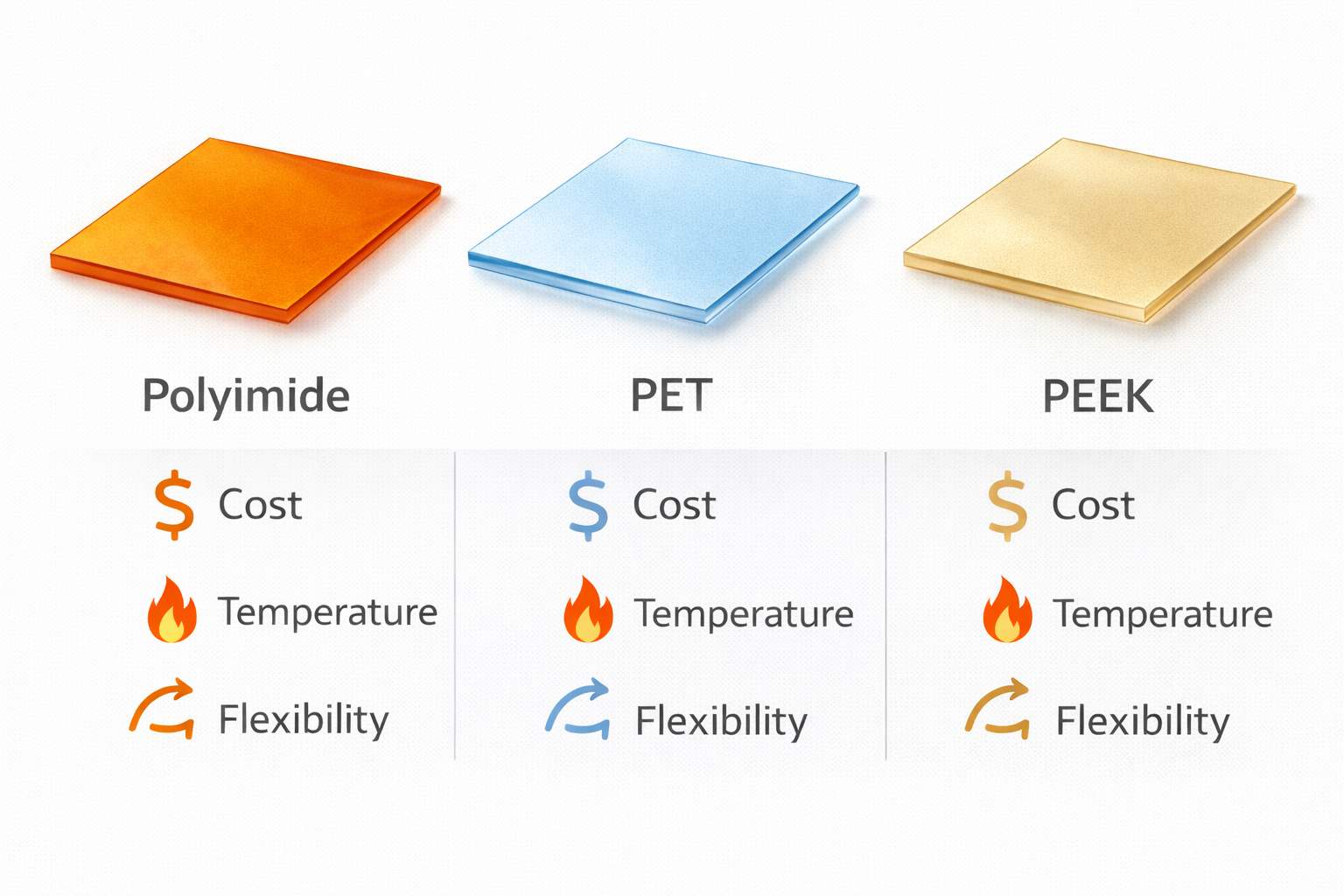

Běžné substrátové materiály pro flexibilní PCB
| Substrát | Typický důvod, proč se používá |
|---|---|
| Polyimid (PI) | Dobrá flexibilita, široký teplotní rozsah a pevná odolnost vůči běžným chemikáliím |
| Polyester (PET) | Levnější stavby s jednodušším flexem a teploty zůstávají v mírném rozmezí |
| POHLED / jiné polymery | Situace, které vyžadují velmi vysoké teplotní limity nebo silnější odolnost vůči chemikáliím |

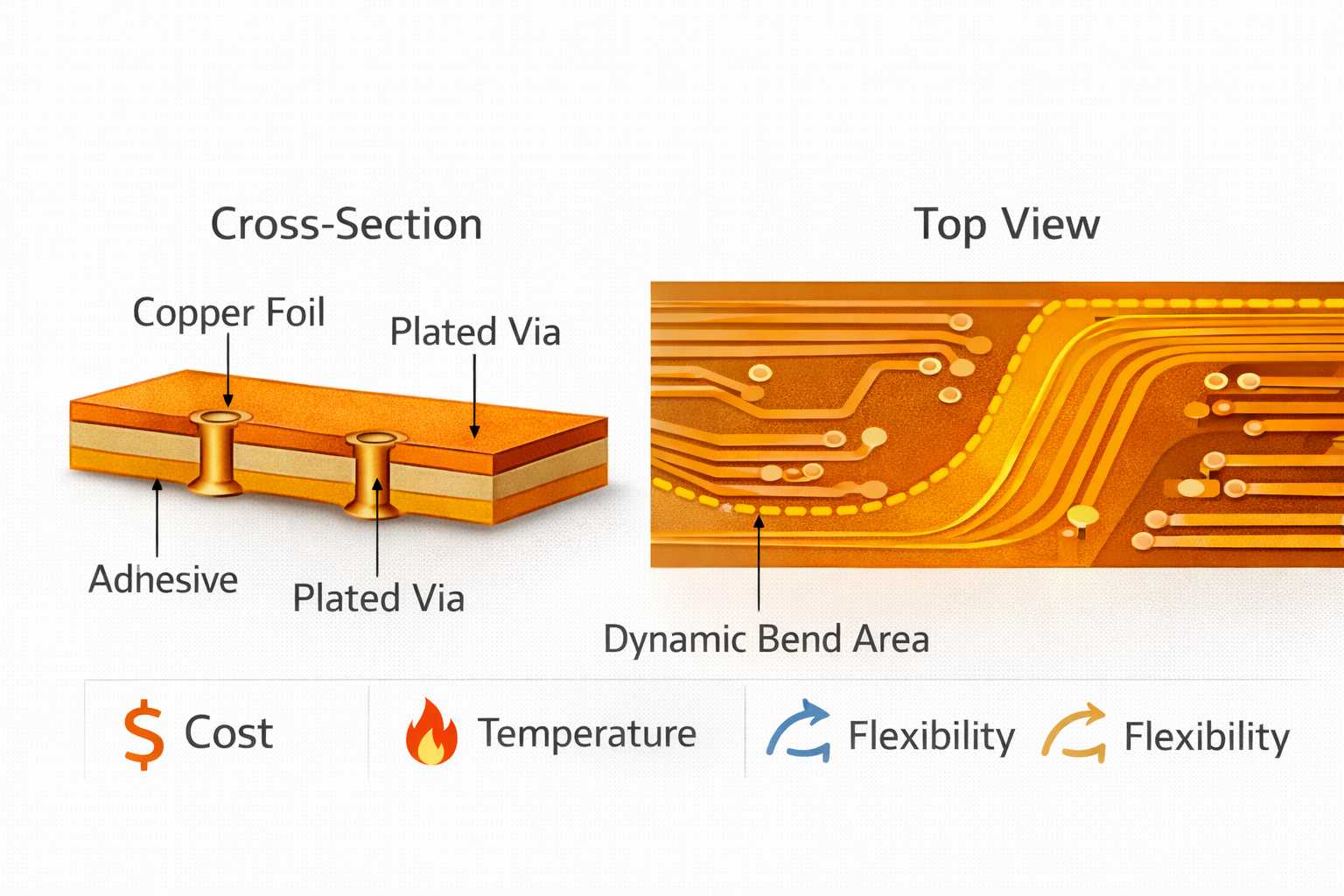

Měď a vias v flexibilních PCB
• Měděná fólie je přilepena na pružný substrát a poté vzorovaná do stop a podložk.
• Povrchové průchody a mikrovie vytvářejí spojení mezi vrstvami v dvouvrstvých a vícevrstvých flex obvodech.
• Tloušťka mědi, struktura zrn a typ fólie výrazně ovlivňují, jak dobře obvod přežije ohybům.
• V oblastech s aktivním ohybem může tenčí a tažnější měď prodloužit životnost ohybu a snížit riziko poškození únavou.
• Válcovaná žíhaná (RA) měď často lépe vydrží při opakovaném ohýbání než elektrološně nanášená (ED) měď.
• Hladké vedení s jemnými přechody místo ostrých rohů pomáhá rozložit napětí a snížit praskání mědi.
• Umístění via může být omezeno nebo se mu vyhnout v úzkých ohybových zónách, aby rozhraní via hlavně a podložky při ohýbání méně praskalo.

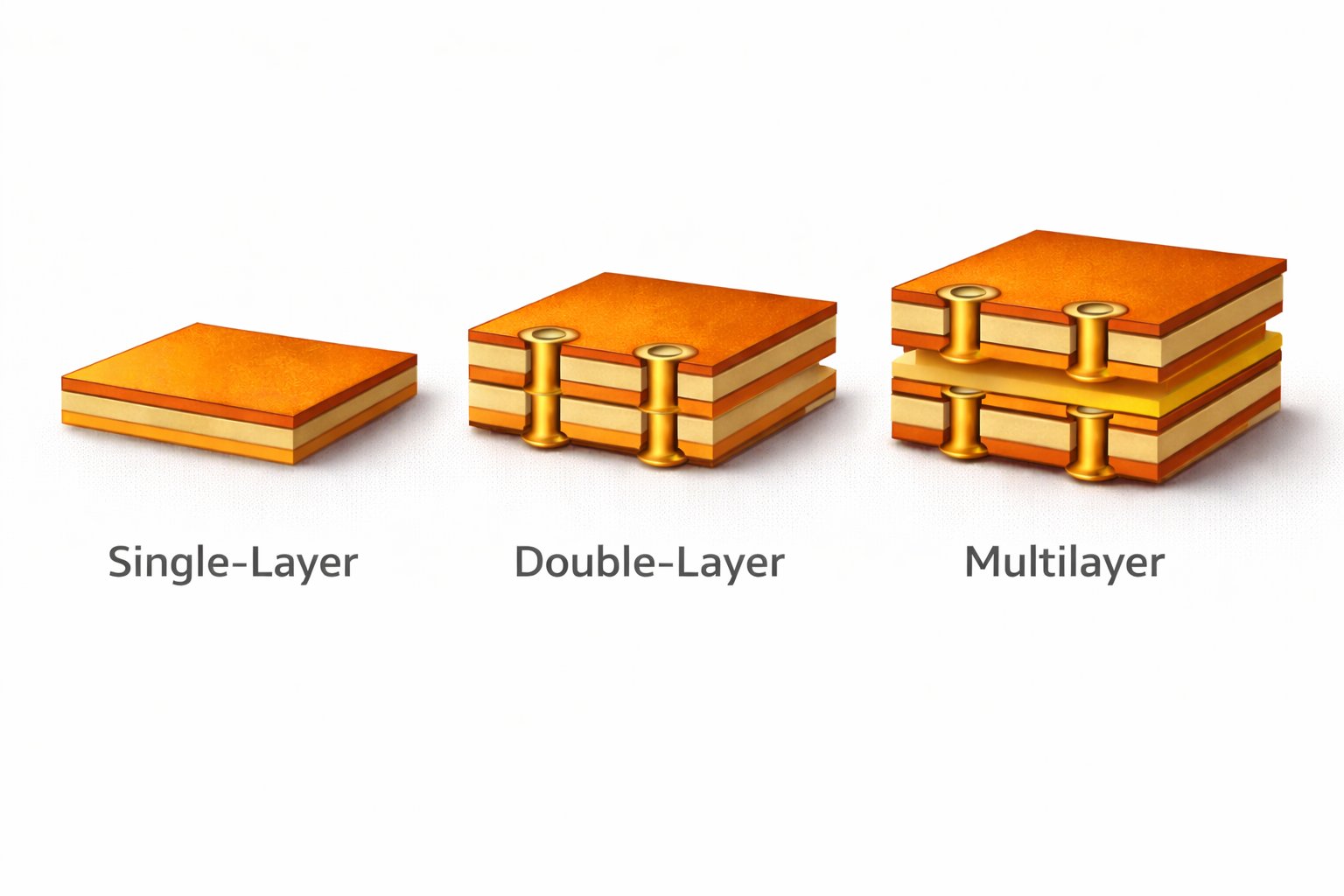

Běžné konstrukce flexibilních PCB
Jednovrstvá flexe
Jednovrstvý flex má měď na jedné straně flexibilní fólie s krytem nahoře. Nabízí vysokou flexibilitu a relativně nízké náklady, protože stackup je tenký a jednoduchý.
Dvojvrstvý flex
Dvojvrstvá flex využívá měď na obou stranách fólie a pokovené otvory pro spojení vrstev. Podporuje vyšší hustotu frézování než jednovrstvé flex, ale je o něco tužší, zejména v oblasti průchodu.
Vícevrstvá flexe
Vícevrstvá flexe využívá několik vrstev mědi a fólie laminovaných dohromady, přičemž vrstvy spojují průchodné, slepé nebo zakopané průchody. Zvládne složitější směrování a distribuci energie, ale díky větší tloušťce a dalším zpracovatelským krokům je méně flexibilní a nákladnější.
Ochranné vrstvy a povrchové úpravy u flexibilních PCB
Coverlay a pájecí maska v flexibilních obvodech
| Funkce | Coverlay | Pájecí maska |
|---|---|---|
| Typický materiál | Polyimidová nebo PET fólie s lepidlem | Fotozobrazovatelný polymerový povlak |
| Metoda aplikace | Laminováno teplem a tlakem | Povlak, vystavený světlu a vyvolaný |
| Nejlepší místo | Flexibilní nebo ohybové oblasti | Tuhé nebo polotuhé oblasti a velmi jemné rysy |
| Síla při ohýbání | Zůstává stabilní při opakovaném ohýbání | Může praskat nebo se odlupovat, pokud je ohýbán častokrát |
Povrchové úpravy a ochrana podložek
• ENIG (Electroless Nickel Immersion Gold) – Plochý, korozivzdorný povrch, který dobře funguje pro jemné podložky a husté uspořádání.
• OSP (Organický pájecí konzervant) – Velmi tenká, levná vrstva vhodná pro omezený počet pájecích cyklů.
• Imersion stříbro – Poskytuje dobrou pájetelnost a plochost, ale je citlivější na manipulaci a skladování.
• Ponoření plechovka – Funguje s pájením bez olova a dobře se navlhčuje, ale vyžaduje pečlivou kontrolu skladování a trvanlivosti.
• Tvrdé nebo měkké zlato – Odolná povrchová úprava pro kontaktní oblasti, kde dochází k opakovanému elektrickému nebo mechanickému kontaktu.

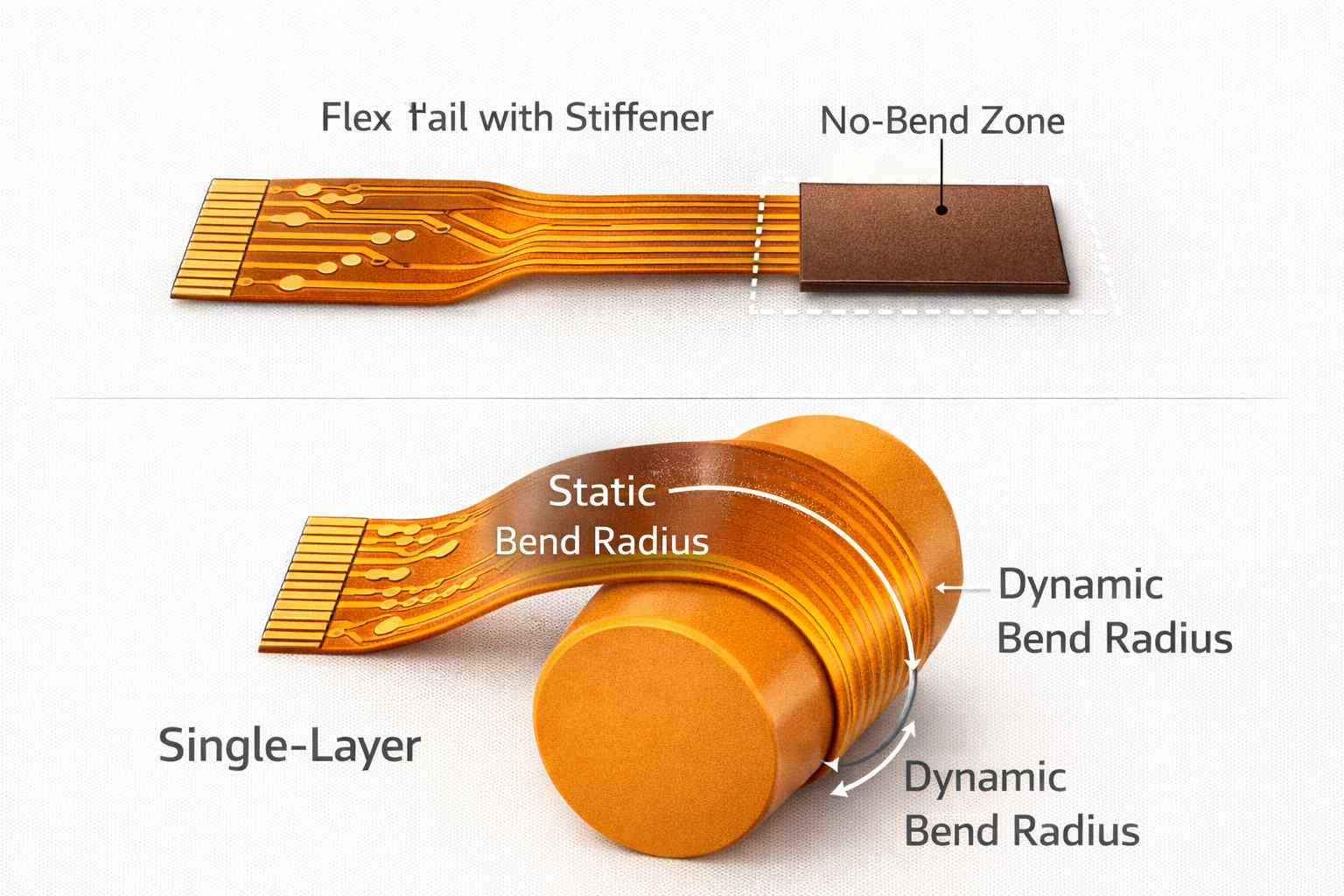

Mechanická podpora a pokyny pro ohyb
Ztužovače a zóny bez ohybů
• Výztuhy jsou často vyrobeny z FR4, silnějšího polyimidu nebo kovu, aby se dodala lokální tuhost flexibilní desce desce.
• Jsou umístěny pod konektory, velké integrované obvody nebo jiné husté části komponent, které vyžadují dodatečnou oporu.
• Tyto oblasti jsou označeny jako zóny bez ohybu, aby se flex sekce neohnula ani neohnula přímo pod kritickými prvky.
• Udržování zpevněných ploch v rovině pomáhá kontrolovat napětí a snižovat mechanické zatížení měděných spojů a pájených spojů.
Základy ohybového poloměru: Statický vs. dynamický flex
| Typ ohybu | Typické vedení (vzhledem k tloušťce t) |
|---|---|
| Statický ohyb | Přibližně 2–3× celkové tloušťky ohybu (t) |
| Dynamický ohyb | Přibližně 10–20× celkové tloušťky ohybu (t) |

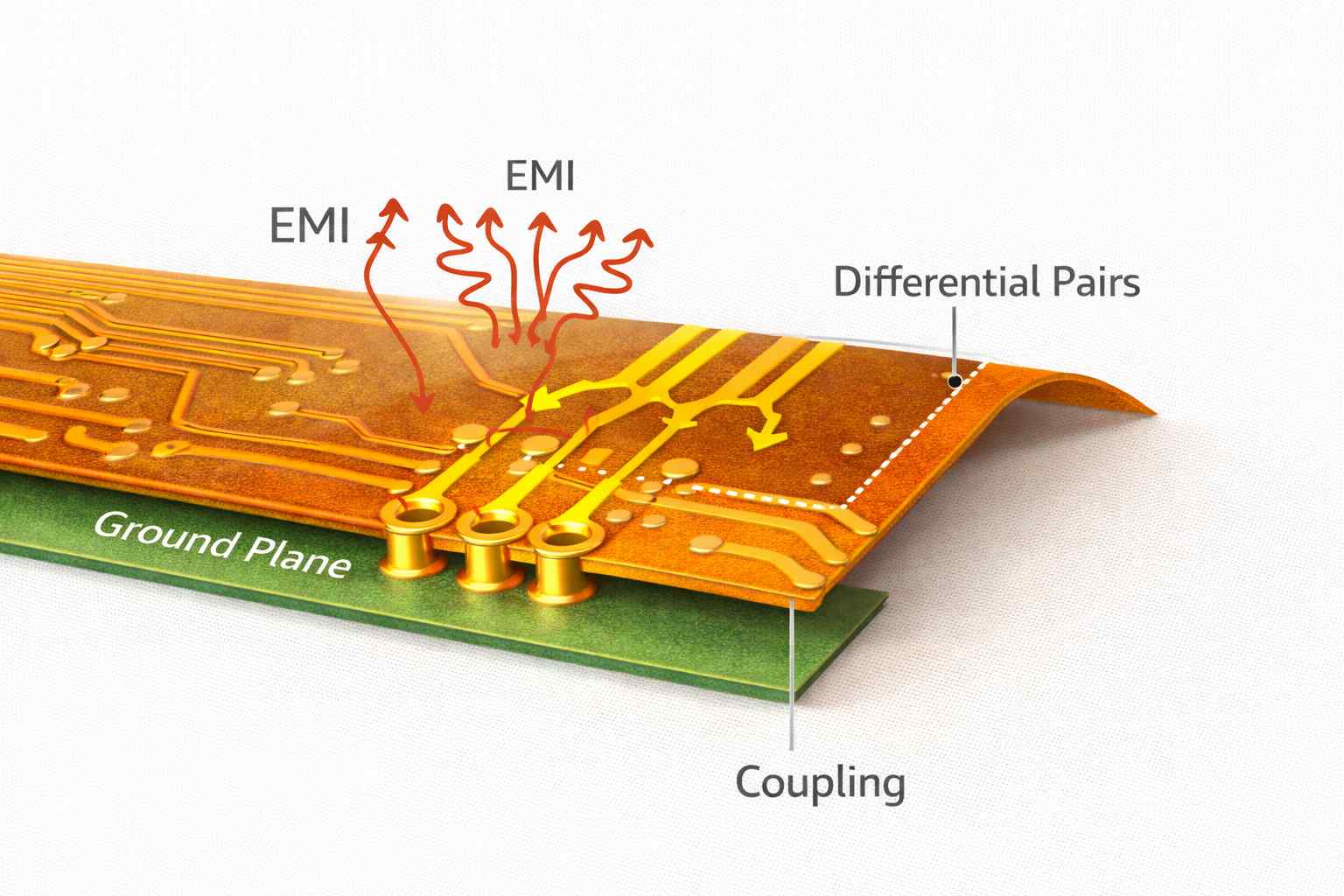

Elektrický výkon v flexibilním směrování PCB
Flexibilní PCB často používají tenké izolační vrstvy a těsné rozestupy stop. To pomáhá udržet rozložení kompaktní, ale zároveň může zvyšovat problémy s integritou signálu a elektromagnetickým rušením. Když se obvod ohýbá, tvar stop se může mírně změnit, což může ovlivnit impedanci na vysokorychlostních nebo RF cestách.
Pro udržení stabilního elektrického výkonu:
• Používejte pevné nebo dobře prošité zemní plochy tam, kde to stackup dovolí.
• Přidat spojovací průchozí pruhy, aby se cesty zpětného proudu zkrátily a snížila plocha smyčky.
• Páry rozdílů tras s rovnoměrným rozestupem a symetrií, i přes zatáčky.
• Vyhněte se průjezdu nejvíce návěstidel přímo ostrými nebo velkými zatáčkami, pokud je možné je obejít.

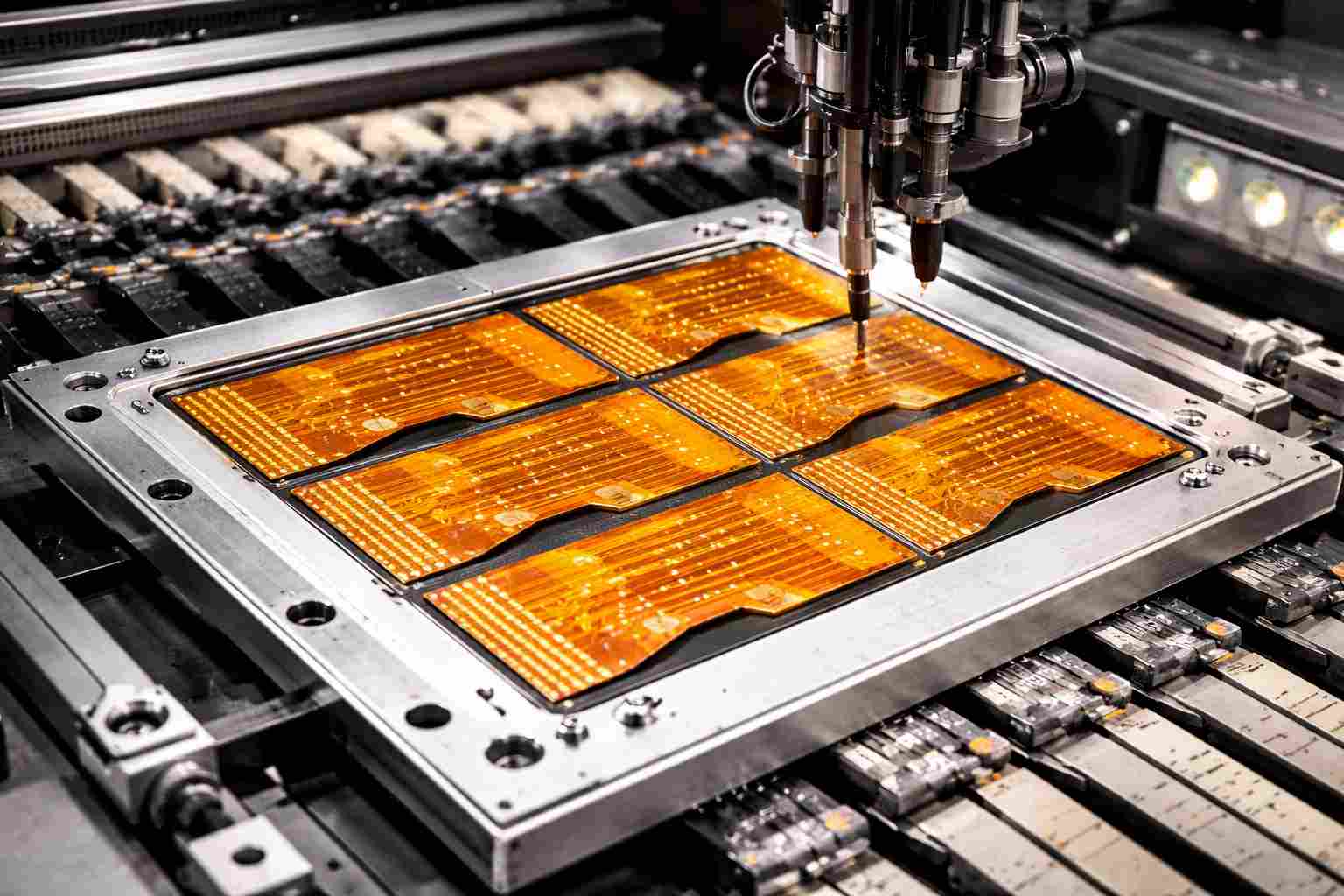

Výrobní a montážní aspekty flex PCB
Ovládání a rozměrová stabilita
Tenké ohebné panely se mohou snadněji natahovat, deformovat nebo zmačkat než pevné desky. Nosné plechy, dočasné výztuhy nebo podpůrné rámy se často používají k udržení stability flexu během výroby.
Montážní nástroje a podpora
Procesy pick-and-place a reflow fungují nejlépe s plochými, stabilními panely. Nosiče, palety nebo dočasné pevné rámy podporují pružný obvod, takže díly zůstávají zarovnané a pájené spoje se správně formují.
Panelizace a fiduciální plánování
Tvar panelu, odlomovací záložky a fiduciální umístění výrazně ovlivňují výkluz a zarovnání. Stabilní obrys panelu s dobře umístěnými podpěrnými body pomáhá kontrolovat deformaci a udržovat přesnou registraci.
Návrh funkcí pro výrobnost
Otvory na pokrytí, tvary podložek a ohybové reliéfy musí být dimenzovány a umístěny pro spolehlivé zpracování i ohyb. Filetované stopy, kapkové polštářky a dostatek prostoru v ohybech pomáhají zvládat napětí a variace leptání.
Běžné aplikace v flexibilních PCB
Spotřební elektronika a nositelná zařízení
Flexibilní PCB se používají v kompaktních, přenosných zařízeních, kde je prostor omezený a vnitřní části musí být propojeny přes panty nebo zakřivené plochy. Jejich tenká, ohebná konstrukce podporuje štíhlé tvary produktů a pomáhá směrovat signály mezi pohyblivými sekcemi.
Zdravotnická a zdravotnická zařízení
V lékařském a zdravotnickém vybavení flexibilní PCB podporují malé formáty a lehké konstrukce. Umožňují obvodům sledovat zakřivené povrchy nebo se vejít do úzkých kanálů, přičemž stále poskytují stabilní elektrické spojení.
Automobilové systémy
Flexibilní PCB se používají v interiérech vozidel a elektronických modulech, kde jsou běžné vibrace, omezený prostor a složité tvary. Pomáhají propojovat ovládací prvky, displeje, osvětlení a senzory bez nutnosti používat objemné kabelové svazky.
Průmyslové a IoT zařízení
V průmyslových a IoT systémech flexibilní PCB propojují senzory, řídicí desky a komunikační moduly na úzkých nebo pohyblivých místech. Jejich ohybnost podporuje kompaktní balení a pomáhá snížit počet spojovacích bodů, které by se časem mohly uvolnit.
Letecká a obranná elektronika
Letecké a obranné sestavy často vyžadují nízkou hmotnost, vysokou spolehlivost a přesné využití prostoru. Flexibilní PCB pomáhají tyto potřeby naplnit kombinací lehké konstrukce s frézováním, které dokáže sledovat složité kontury a odolávat vibracím.
Závěr
Flexibilní PCB fungují nejlépe, když jsou mechanické a elektrické limity plánovány společně. Volba ohybu, typ substrátu, tvar a tloušťka mědi a způsob použití ovlivňují životnost a spolehlivost ohybu, zejména při dynamickém ohýbání. Clayer, pájecí maska a povrchové úpravy chrání pady a stopy, ale musí odpovídat flex zónám. Výztuhy a zóny bez ohybu snižují napětí. Volba tras, uzemnění a ohybové uspořádání pomáhá udržet stabilní výkon.
Často kladené otázky [FAQ]
Jaká tloušťka je typická pro flexibilní PCB?
Většina flexibilních PCB je tlustá asi 0,05–0,20 mm, přičemž vícevrstvé flex obvody jsou silnější.
Jak dlouho může pružná deska plošné desky přežít opakované ohýbání?
Může vydržet mnoho cyklů ohybu, pokud je poloměr ohybu velký a měď je tažná; ostré zatáčky zkracují jeho životnost.
Jak se testují flexibilní PCB z hlediska spolehlivosti?
Často jsou kontrolovány pomocí testů flex-cycle, termálního cyklování, vystavení vlhkosti a základních elektrických testů.
Jak by měly být flexibilní PCB uloženy před sestavením?
Měly by být uloženy naplocho nebo na cívkách, v suchém uzavřeném obalu a chráněné před ostrými záhyby a těžkými náklady.
Co nejvíce ovlivňuje cenu flexibilní PCB?
Výběr materiálu, počet vrstev, velikost prvků a přidání výztužů nebo pružně tuhých sekcí jsou hlavními faktory nákladů.
Lze poškozenou flexibilní PCB opravit?
Malé lokální vady lze opravit, ale poškození v ohnutých oblastech nebo vnitřních vrstvách vyžaduje kompletní výměnu.
