Vysvětlení materiálu FR4 PCB: Vlastnosti, typy, výrobní a designový průvodce výběrem

FR4 je základem moderních tištěných spojů, kombinuje tkanou skelnou vlátku a epoxidovou pryskyřici do materiálu, který vyvažuje elektrickou izolaci, mechanickou pevnost, hořlavost a cenu. Od spotřebitelských zařízení po průmyslové systémy jeho výkonnost podporuje většinu běžné elektroniky. Pochopení jejích vlastností, vlastností a limitů pomáhá zajistit spolehlivý návrh PCB a dlouhodobou stabilitu výroby.

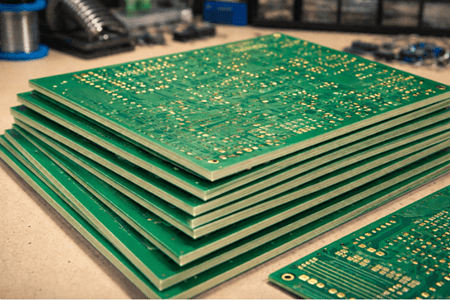

Přehled materiálu FR4

FR4 je epoxidový laminát vyztužený skelnými vlákny, široce používaný jako základní podklad pro tištěné spoje (PCB). "FR" znamená zpomalovač hoření a "4" označuje specifickou třídu/třídu hořlavých epoxidových laminátů ze sklolaminátu běžně používaného pro výrobu PCB. Mnoho materiálů FR4 je vyrobeno tak, aby splňovalo hořlavost UL 94 V-0, což znamená, že materiál je navržen tak, aby se sám uhasil za standardních testovacích podmínek UL 94.

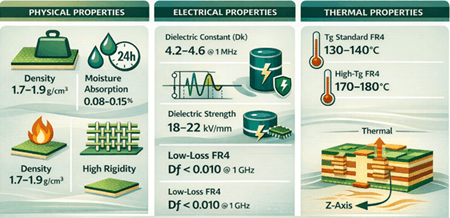

Vlastnosti materiálu FR4

FR4 je široce přijímána, protože nabízí vyvážený mechanický, elektrický a tepelný výkon. Skutečné hodnoty závisí na systému pryskyřice, stylu tkaní skla, tloušťce a provozní frekvenci.

Fyzikální vlastnosti

• Hustota: ~1,7–1,9 g/cm³

• Absorpce vlhkosti: ~0,08–0,15 % (typické 24hodinové vystavení vodě)

• Vysoká nepružnost kvůli výztuži z tkaného sklolaminátu

Odolnost proti hoření je dosažena pomocí epoxidové chemie kombinované s hořlavými přísadami. Odolnost proti vlhkosti pomáhá zachovat dielektrickou stabilitu a přesnost rozměrů.

Elektrické vlastnosti

Elektrický výkon závisí na frekvenci a složení pryskyřice.

• Dielektrická konstanta (Dk): typicky 4,2–4,6 MHz při 1 MHz

• DK mírně klesá s rostoucí frekvencí

• Faktor disipace (Df): typicky 0,015–0,020 při 1 MHz

• Dielektrická pevnost: ~18–22 kV/mm

Vyšší dost zvyšuje ztráty dielektrika. Při mikrovlnných frekvencích se útlum signálu stává výraznějším a variace DK komplikuje řízení impedance.

Nízkoztrátové varianty FR4 mohou dosáhnout:

• Dk ≈ 3,7–4,1

• Df < 0,010 při 1 GHz (závislé na kvalitě)

Tepelné vlastnosti

Tepelná stabilita silně ovlivňuje spolehlivost více vrstev.

Teplota přechodu skla (Tg):

• Standardní FR4: ~130–140°C

• Vysoký tlak FR4: ~170–180°C

Tg je teplota, při které vytvrzená epoxidová matrice přechází z tuhého, skleněného stavu do měkčího, gumového stavu. Nad Tg se materiál rozpíná rychleji a mechanická tuhost klesá.

Koeficient tepelné roztažnosti (CTE):

• X/Y: ~14–18 ppm/°C

• Osa Z: ~70–100 ppm/°C

Vyšší expanze osy Z ve srovnání s mědí ovlivňuje spolehlivost během termálního cyklování.

S těmito základními vlastnostmi definovanými lze nyní materiály přesněji rozlišit.

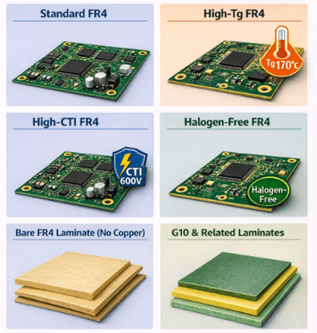

Typy materiálu FR4

FR4 je rodina laminátů vyztužených sklem a "FR4" sám o sobě nezaručuje jednu pevnou sadu vlastností. Třídy se liší především chemií pryskyřice, stylem/obsahem skla, Tg (teplota přechodu skla), tepelnou spolehlivostí, elektrickými ztrátami (u vysokorychlostních signálů) a certifikacemi bezpečnosti/souladu s předpisy. Mezi běžné kategorie patří:

• Standard FR4: Základní volba pro mnoho běžných PCB, kde záleží na ceně, dostupnosti a kompatibilitě standardního procesu. Elektrické ztráty a výdrž při vysokých teplotách jsou dostatečné pro typické digitální a analogové konstrukce.

• FR4 s vysokým obsahem TG: Formulován s vyšší teplotou přechodu skla, aby lépe snášel montážní teploty bez olova a opakované tepelné cykly. Často se vybírá, když desky zaznamenají vyšší profily reflow, silnější vrstvy nebo vyšší provozní teploty.

• FR4 s vysokým CTI: Navržen pro lepší výkon podle srovnávacího indexu sledování (CTI), což snižuje riziko povrchového sledování a únikových cest při trvalém napěťovém napětí a kontaminaci. Běžné v rozvrženích s vyšším napětím a bezpečnostně citlivých konstrukcích.

• Halogenový FR4: Používá alternativní systémy zpomalující hoření pro splnění požadavků na bezhalogenové materiály a zároveň dosahuje hořlavosti (často UL 94 V-0, v závislosti na konkrétním laminátovém systému). Vybíráno se v případě, že environmentální nebo zákaznické normy omezují bromované/chlorované zpomalovače hoření.

• Holý FR4 laminát (bez mědi): FR4 plech bez měděné fólie, používaný jako podložky pro konstrukční nebo izolační materiály, výztuhy, bariéry nebo izolační panely, kde jsou hlavními cíli mechanická pevnost a elektrická izolace.

• G10 a příbuzné skleněno-epoxidové lamináty: Podobná skleněno-epoxidová konstrukce, ale výkon silně závisí na konkrétním materiálovém systému a technickém listu dodavatele. V praxi se vlastnosti jako Tg, CTI, dielektrická konstanta a ztrátová tečnost mohou mezi produkty "podobnými G10/FR4" výrazně lišit.

Výrobní proces FR4

FR4 vstupuje do elektronické výroby v odlišných fázích: výroba laminátů a výroba PCB. Každá úroveň má jiné vybavení, ovládání a kvalitativní cíle, i když všechny přispívají k finální desce.

Výroba laminátů (výroba materiálu)

Výroba laminátů produkuje stavební bloky FR4 (prepreg a laminát obložený měděným), které PCB dílny později zpracovávají do desek.

• Sklo se taví a nasává do vláken, aby vznikla pevná, tenká skleněná vlákna.

• Vlákna jsou tkana do skelné látky se specifickými styly tkaní, které ovlivňují tloušťku a rozložení pryskyřice.

• Povrchové vazební látky (často na bázi silanu) se aplikují ke zlepšení spojivosti mezi sklem a epoxidovou pryskyřicí.

• Epoxidová pryskyřice se vyrábí smícháním základní pryskyřice s vytvrzovacími činidly a přísadami (zpomalovače hoření, plnidla a modifikátory průtoku).

• Látka je impregnována do prepreg, čímž vznikají částečně vytvrzené pryskyřičné listy s kontrolovaným obsahem pryskyřice a lepidlem.

• Prepreg vrstvy jsou lisovány a vytvrzovány pod teplem a tlakem, aby se pryskyřice plně propojila a vytvořila pevná laminátová jádra.

• Měděná fólie je přilepena na laminátové povrchy, čímž vzniká měděný laminát (CCL), jehož přilnavost je řízena úpravou fólie a podmínkami lisování.

Výroba PCB (výroba na holé desce)

Výroba PCB přeměňuje laminátové materiály FR4 na hotovou holou desku s pokovenými propojeními, vzorovanou mědí a ochrannými povlaky.

• Vrstvy pro vrstvy jsou uspořádány pomocí jader a prepregů tak, aby vyhovovaly tloušťkě, impedanci a mechanickým cílům.

• Vícevrstvé vrstvy se laminují v zahřívaném lisu, takže prepreg teče, vyplňuje mezery a spojuje zásobník do jednoho panelu.

• Jsou vrtány otvory a průchody (mechanicky nebo laserem pro mikrovie), které definují cesty pro mezivrstvové spojení.

• Měděné pokovování vytváří propojení nanášením mědi do stěn vrtů a povrchů, aby se vytvořily spolehlivé elektrické cesty.

• Obvodové vzory jsou zobrazovány a leptany pomocí fotorezistu, expozice, vyvolávání a řízeného leptání za účelem vytvoření stop a rovin.

• Pájecí maska a povrchová úprava jsou aplikovány pro ochranu mědi, definování pájovatelných destiček a zvýšení spolehlivosti montáže (povrchová úprava závisí na požadavcích produktu).

Výhody a omezení materiálů FR4

Výhody materiálů FR4

• Procesní okna jsou dobře charakterizována: Laminační průtok, chování vytvrzování pryskyřice a parametry přilnavosti mědi jsou široce pochopené, což usnadňuje kontrolu tloušťky, deformace a registrace napříč různými továrnami.

• Spolehlivé chování vrtání a odizolování: Skleněná epoxidová struktura FR4 podporuje stabilní mechanické vrtání a konzistentní odstraňování, což pomáhá udržovat kvalitu stěny vrtu a snižuje variabilitu spolehlivosti pokovených průchodných otvorů.

• Zralé měděné pokovování a přilnavost: Standardní chemie přípravy povrchu FR4 a povrchové úpravy jsou optimalizovány napříč průmyslem, což umožňuje opakovatelnost pomocí stěnové měděné konstrukce a silné spojení mědi s dielektrikou.

• Stackup a řízení impedance jsou přívětivé k výrobě: Společné jádrové/prepregové varianty a styly skla umožňují praktické ladění impedance se standardními cykly lisování a dostupnými tloušťkami dielektrik.

• Široký ekosystém dodavatelů a zaměnitelnost materiálů: Více dodavatelů laminátů nabízí rodiny FR4 s podobnou kompatibilitou procesů, což snižuje úzká místa při získávání a usnadňuje přechody mezi prototypovou a sériovou výrobou.

• Dobře škáluje od prototypů k objemu: Výrobní linky jsou obvykle laděny pro FR4, takže přechod od rychlých výrob k trvalé výrobě je jednoduchý, pokud jsou materiály jasně specifikovány (třída Tg, cíle Dk/Df, tolerance tloušťky, tkaní a certifikace).

Omezení FR4

FR4 funguje dobře napříč běžnou elektronikou, ale některé podmínky překračují jeho praktické limity.

• Výkon na vysokých frekvencích – Nad ~1 GHz (v závislosti na návrhu) vyšší disipační faktor FR4 a variabilita DK zvyšují vkládací ztráty a činí řízenou impedanci citlivější na změny procesu. Pro RF a mikrovlnné systémy se často používají nízkoztrátové lamináty ke snížení útlumu a zlepšení konzistence.

• Tepelné limity – Standardní materiály Tg (130–140 °C) nemusí tolerovat trvalé vysoké provozní teploty nebo tvrdé tepelné cykly. FR4 s vysokým obsahem Tg prodlužuje rezervu, zatímco polyimidové systémy podporují vyšší teplotní třídy, pokud je dlouhodobé tepelné napětí závažnější.

• Omezení pro rozptyl tepla – FR4 má relativně nízkou tepelnou vodivost (~0,3 W/m·K). Měděné hoble zlepšují rozptylování tepla, ale aplikace s vysokou lokální hustotou výkonu (například LED a napájecí moduly) často vyžadují substráty s kovovým jádrem nebo jiné tepelné roztoky.

• Mechanická tvrdost – FR4 je pevný a není vhodný pro dynamické ohýbání. Flexibilní obvody a konstrukce s tuhým ohybem obvykle spoléhají na materiály založené na polyimidech. Když tato omezení převládnou, můžete přejít na substráty optimalizované pro nízké ztráty, vyšší teplotní odolnost nebo lepší tepelný výkon.

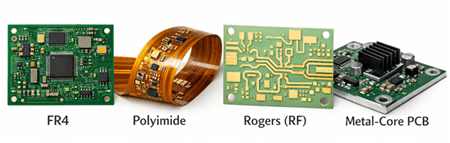

FR4 vs jiné materiály PCB

Jak vybrat správný FR4 pro návrh PCB

Výběr FR4 závisí na cílech integrity signálu, vystavení teplotě sestavy, potřebách spolehlivosti a mechanických omezeních.

Tloušťka desky

Mezi běžné tloušťky patří:

• 0,8 mm

• 1,6 mm

• 2,0 mm

Tenčí prkna zmenšují velikost a hmotnost, ale mohou se více ohýbat a mohou vyžadovat dodatečnou mechanickou oporu. Silnější desky zvyšují tuhost, ale přidávají váhu a mohou omezit umístění konektoru a pouzdra. Tloušťka také ovlivňuje skládání s řízenou impedance, protože dielektrické rozestupy ovlivňují geometrii stop.

7,2 Třída Tg

• Standardní Tg (130–140°C): Vhodné pro mnoho spotřebitelských a průmyslových desek s mírným tepelným zatížením

• Vysoký tlak (170–180°C+): Poskytuje vyšší rezervu pro montážní profily bez olova a opakované tepelné cykly

Výběr Tg je úzce spojen s spolehlivostí, protože expanze roste rychleji nad Tg, což zvyšuje napětí v pokovených průchodných otvorech.

Měděná hmotnost

Běžné měděné závaží zahrnují:

• 1 oz (35 μm)

• 2 oz (70 μm)

Těžší měď zvyšuje kapacitu proudu a zlepšuje šíření tepla měděnými rovinami, ale mění geometrii leptání, zvyšuje náklady a může snížit možnost výroby jemnými prvky.

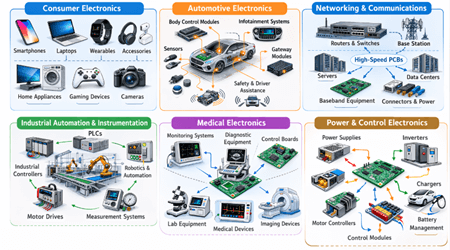

Aplikace materiálů FR4

• Spotřební elektronika: chytré telefony, notebooky, nositelné zařízení, spotřebiče a příslušenství; husté vícevrstvé logické a smíšené signalizační desky, kde jsou běžné standardní stackupy a velkosériová výroba.

• Automobilová elektronika: Řídicí moduly karoserie, infotainment, senzory a bránové moduly, vícevrstvé směrování s požadavky na odolnost a rozsáhlé dodavatelské řetězce.

• Síťové a komunikační zařízení: Routery, přepínače, základní pásmo a přístupové zařízení; desky, které často používají řízené impedance směrování pro běžné vysokorychlostní linky, s požadavky na konektory a distribuci napájení.

• Průmyslová automatizace a přístrojová výbava: PLC, pohony motorů, průmyslové řadiče, měřicí systémy; aplikací, které těží z robustní montáže a předvídatelné výroby napříč dlouhými servisními cykly.

• Lékařská elektronika: Monitorovací a diagnostické podsystémy, řídicí desky laboratorního vybavení, konzistence a spolehlivost výroby v regulovaných produktových prostředích.

• Elektronika napájení a řízení: Napájecí zdroje, měniče, nabíječky, řídicí moduly, FR4 je široce používán pro řídicí a rozhraní sekce, někdy kombinován s tepelnými řešeními při nárůstu hustoty výkonu.

Environmentální a regulační aspekty

Výběr materiálu musí také podporovat požadavky na dodržování předpisů a vykazování.

RoHS a REACH

• RoHS omezuje nebezpečné látky v elektronice

• REACH reguluje hlášení a omezení chemikálií v EU

Používání kompatibilního FR4 podporuje široký přístup na trh.

FR4 bez halogenů

Bezhalogenové třídy nahrazují bromované a chlorované systémy zpomalující hoření. Normy jako IEC 61249-2-21 definují požadavky na kvalifikaci těchto materiálů.

Recyklace a udržitelnost

Recyklace je obtížná, protože sklo a epoxid jsou spojeny do kompozitu. Současné recyklační přístupy kladou důraz na těžbu kovů, zatímco výzkum zkoumá alternativní pryskyřice a vylepšené zpracování na konci životnosti.

Budoucí trendy v technologii FR4

FR4 se neustále vyvíjí, aby držel krok s vyššími datovými rychlostmi, hustšími uspořádáními a náročnějšími tepelnými podmínkami. Velká část tohoto pokroku pochází ze zlepšení pryskyřičných systémů a rozhraní sklo-pryskyřice, přičemž materiál zůstává kompatibilní se standardní výrobou PCB.

Vylepšení pryskyřice

Nové formulace FR4 se stále více zaměřují na:

• Nižší ztráty (Df pod ~0,008 u některých pokročilých stupňů) ke snížení útlumu a fázového zkreslení u rychlejších digitálních spojů a signálu s vyššími frekvencemi.

• Vyšší Tg (často nad ~180 °C u pokročilých variant) pro zlepšení dimenzionální stability a snížení rizika při montáži bez olova a opakovaných úpravách.

• Zlepšený výkon při termálním cyklování, aby lépe odolal rozpínaní a smršťování napříč teplotními výkyvy, což podporuje delší životnost v náročných podmínkách.

Pokročilá kompatibilita s PCB

Moderní FR4 verze jsou také optimalizovány pro pokročilé funkce sestavy, včetně:

• Procesy s vysokou hustotou propojení (HDI), jako jsou jemnější stopy/mezery a konstrukce šetrné k mikrovii.

• Struktury přes plošinu pro úsporu prostoru pro směrování a podporu balíčků s vysokým počtem pinů při zachování cílů výrobní způsobilosti.

• Hybridní vrstvy kombinující FR4 s RF lamináty nebo kovovými jádrovými sekcemi, což umožňuje umístit dražší materiály pouze tam, kde jsou elektricky nebo tepelně odůvodněné.

Závěr

FR4 se vyvíjí, aby vyhověl rychlejším rozhraním, hustším směrování a náročnějším požadavkům na montáž a spolehlivost. Klíčové přínosy přinášejí vylepšené pryskyřičné systémy, silnější spojování sklo-pryskyřice a přesnější řízení materiálu pro snížení ztrát, zlepšení tepelného cyklování a stabilizaci dielektrických vlastností napříč frekvencí a variací zpracování. Nyní si můžete vybírat lamináty podle měřených rozpočtů; ztráty, tolerance impedance, expozice reflow a cyklování životního cyklu umožňující HDI a hybridní stackupy.

Často kladené otázky [FAQ]

Q1. Jaká je maximální provozní teplota materiálu FR4 PCB?

Provozní teplota FR4 závisí na jeho hodnotě Tg a dlouhodobé tepelné stabilitě. Standardní FR4 (Tg ~130–140°C) se často používá v prostředích do ~105–120°C při nepřetržitém provozu. Vysokotgové stíhání FR4 (170–180°C+) poskytuje další rezervu pro pájení bez olova a opakované tepelné cyklování. Překročení Tg po delší dobu urychluje mechanické změkčování, roztažení osy Z a únavu.

Q2. Jak FR4 ovlivňuje integritu vysokorychlostního signálu?

FR4 ovlivňuje řízení impedance, ztráty vložení a časový rozchýlení. Jeho dielektrická konstanta (Dk 4,2–4,6) ovlivňuje geometrii stopy při řízené impedanci, zatímco jeho disipační faktor (Df 0,015–0,020) přispívá k dielektrickým ztrátám při zvyšování frekvence. Při rychlostech více GHz mohou vyšší ztráty a odchylky DK zvýšit útlum a snížit signálovou marži ve srovnání s nízko stratovými lamináty.

Q3. Jaký je rozdíl mezi materiálem FR4 a G10?

FR4 a G10 mají podobnou konstrukci z eskelního vlákna. Klíčovým rozdílem je výkon plamene: FR4 splňuje normy pro zpomalování hoření, jako je UL 94 V-0, zatímco G10 nevyžaduje stejnou hořlavost. Elektricky i mechanicky jsou srovnatelné, ale FR4 je preferován pro regulované elektronické sestavy vyžadující certifikovanou odolnost proti plamenu.

Q4. Lze FR4 použít pro RF nebo mikrovlnné návrhy plošných spojů?

FR4 může podporovat nízko GHz RF obvody s pečlivým návrhem, krátkými délkami stop a přesnou kontrolou impedance. Při vyšších mikrovlnných frekvencích dielektrická ztráta a variace Dk zvyšují ztráty vložení a fázovou nestabilitu. Pro aplikace vyžadující nižší útlum a přísnější tolerance se často volí inženýrské RF lamináty místo standardního FR4.

Q5. Jak dlouho obvykle vydrží FR4 PCB?

Životnost FR4 PCB závisí na tepelném napětí, vlhkosti, mechanickém napětí a elektrické zátěži. Ve stabilním prostředí s povolenými teplotními limity mohou desky spolehlivě fungovat mnoho let. Opakované tepelné cyklování, vysoké napětí v osě Z, pronikání vlhkosti a zvýšené provozní teploty zkracují životnost urychlením degradace pryskyřice a únavou.
