GTO tyristor je výkonný spínač, který lze zapínat a vypínat pomocí svého hradla. Když je zapnutý, proud teče z anody do katody. Na rozdíl od SCR lze GTO vypnout záporným proudem hradla, což snižuje potřebu dalších komutačních součástek. Tento článek poskytuje informace o základech, typech, řízení hradl, přepínání a ochraně.
Základy GTO tyristoru
Co je to GTO tyristor?

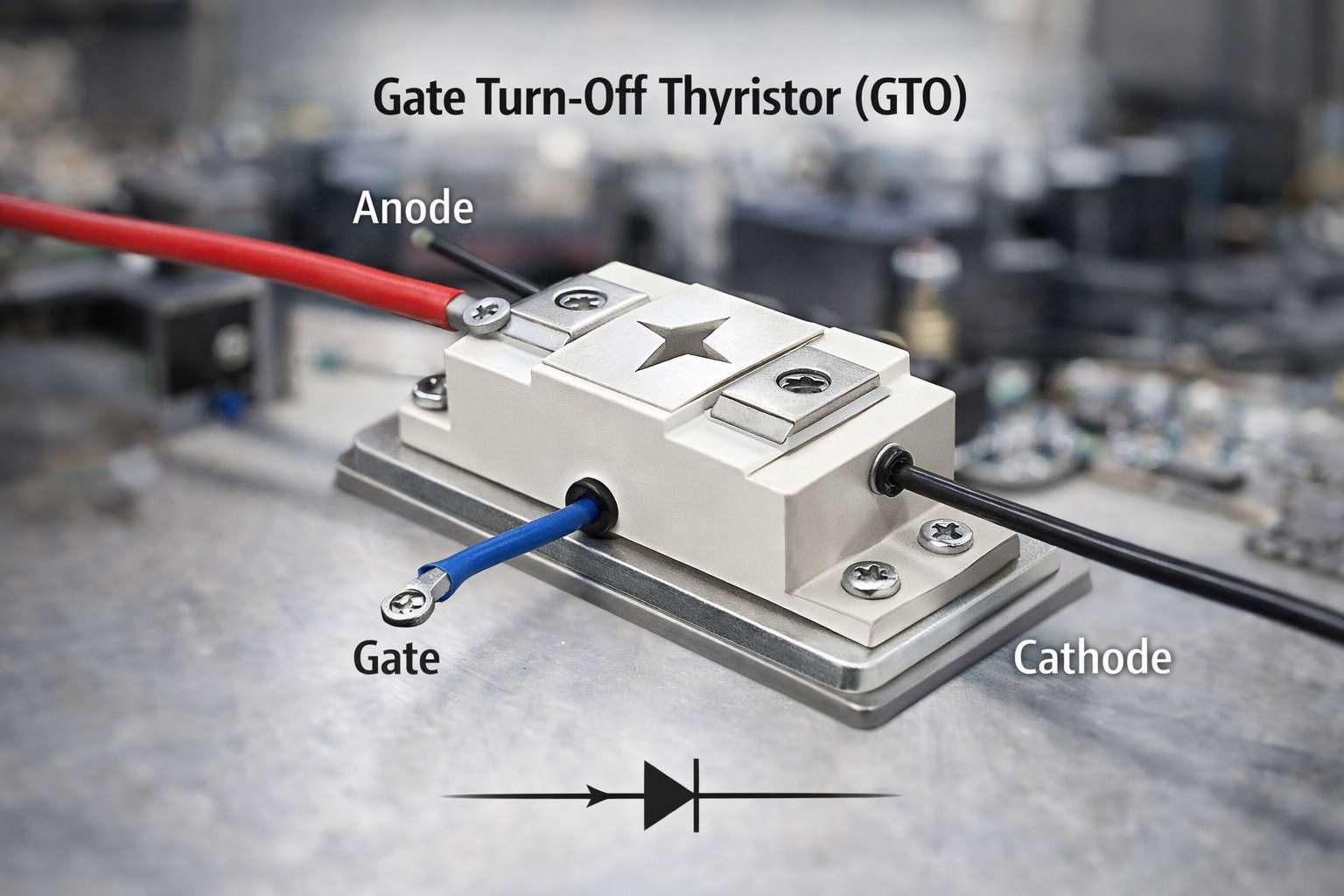

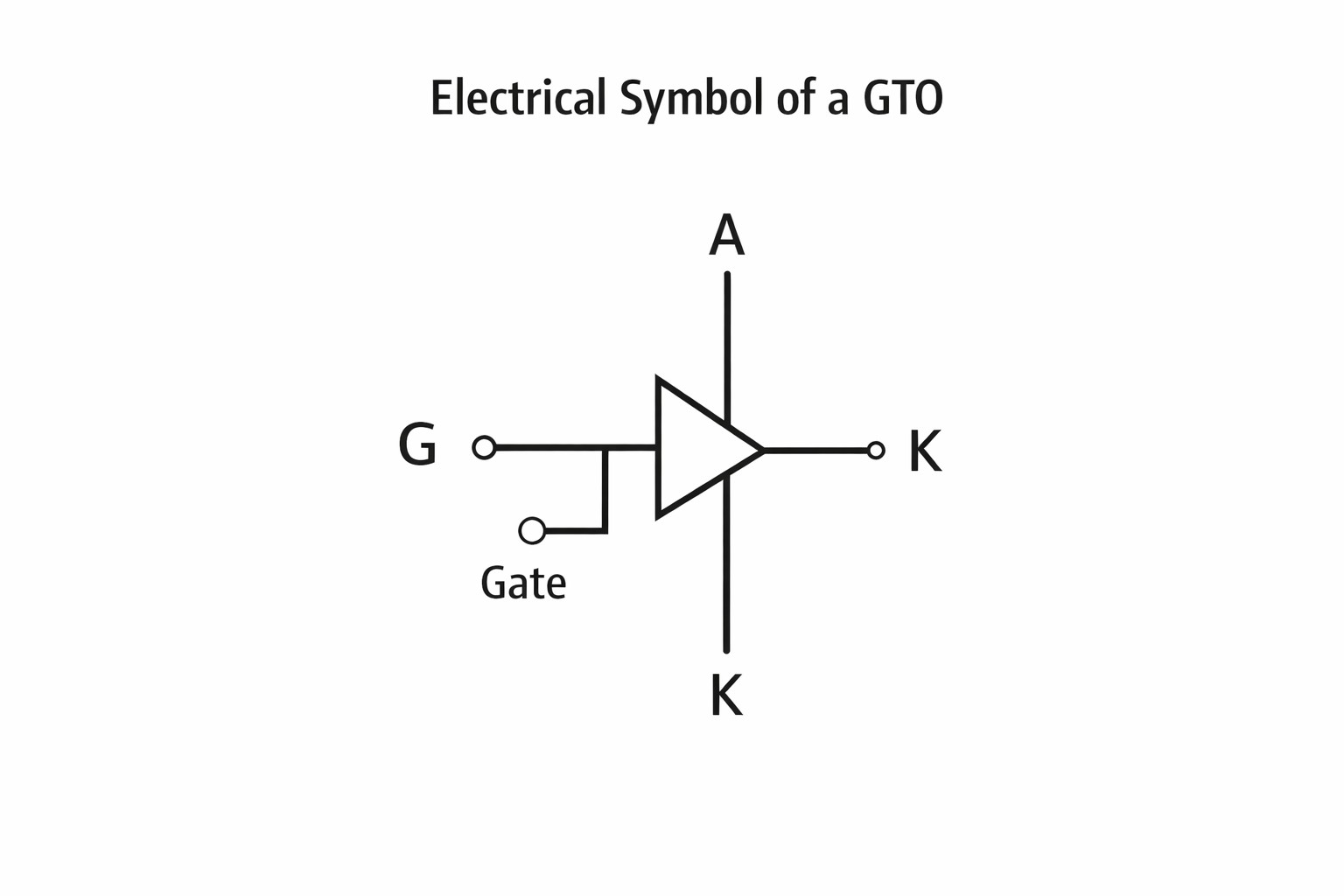

Tyristor s vypnutím hradla (GTO) je tyristorový typ vypínače, který lze zapínat a vypínat přes svůj terminál hradla. Když je zapnutý, vede proud jedním směrem z anody (A) na katodu (K). Na rozdíl od standardních tyristorů lze GTO vypnout pomocí hradlového signálu, což snižuje potřebu externích komutačních obvodů. Používá se v aplikacích, které vyžadují manipulaci s vysokým proudem a napětím.
GTO vs SCR v řízení obvodů

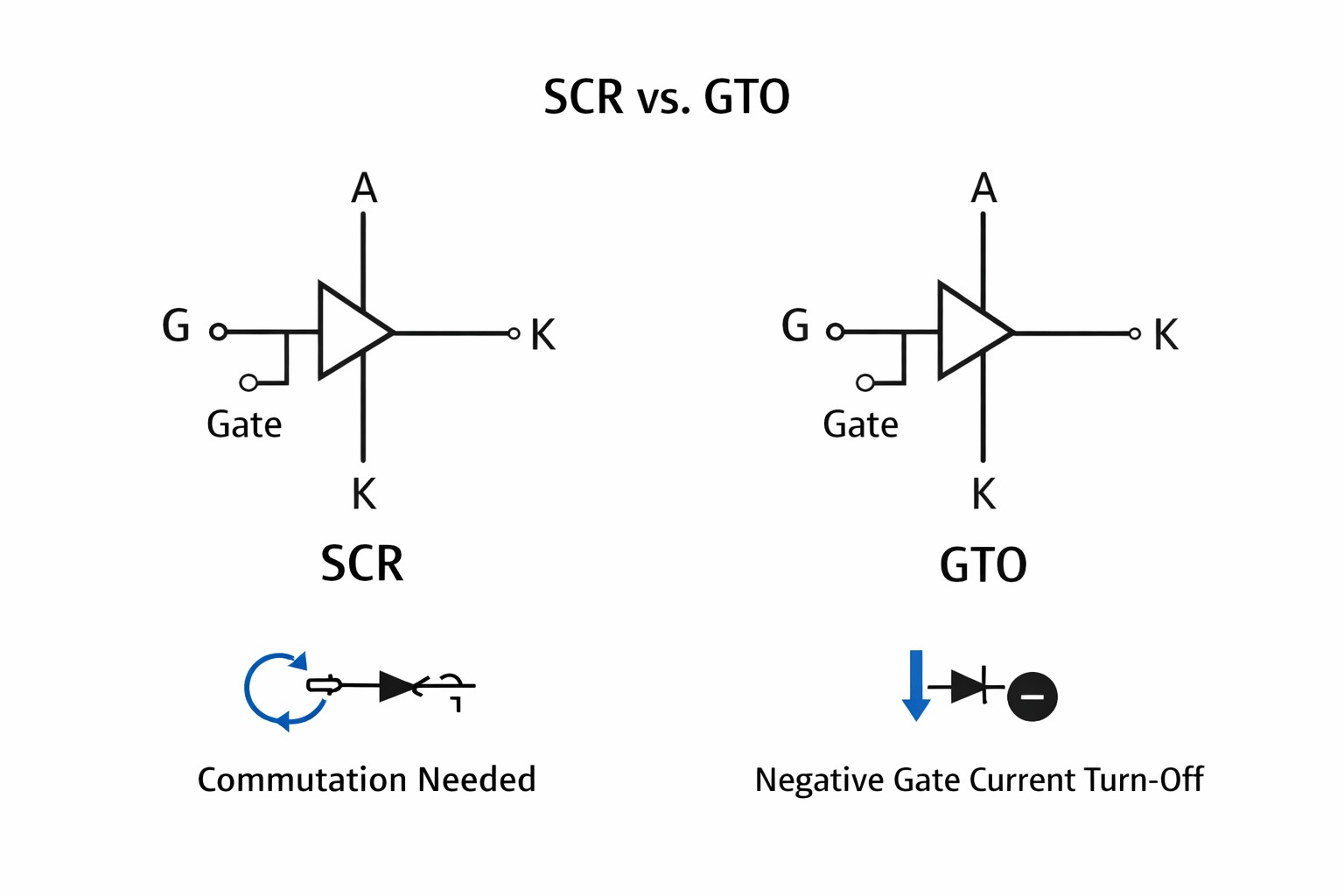

Tabulka srovnání funkcí
| Funkce | SCR (konvenční tyristor) | GTO Thyristor |
|---|---|---|
| Zapnout | Bránový pulz | Bránový pulz |
| Vypnout | Potřeba komutace nebo proud tlačený pod držící proud | Záporný proud hradla ho vypne |
| Řídicí úroveň | Polořízený | Plně řízené (ovládání hradla ZAPNUTO a VYPNUTO) |
| Dopad obvodu | Často jsou potřeba další komutační části | Méně závislosti na komutaci, ale je potřeba silný hradlový disk |
Dopad komutace v reálných převodnících
SCR pokračuje v vedení i po zapnutí, dokud obvod nenutí proud klesnout pod jeho držící úroveň. Z tohoto důvodu mnoho SCR obvodů vyžaduje další komutační komponenty nebo specifické časování obvodu pro vypnutí zařízení. To může převodník zvětšit a složitit.
GTO může být nařízeno vypnutí přes hradlo, takže obvod nemusí vždy potřebovat stejné komunikační sítě. Vypnutí GTO není zadarmo. Ovladač hradla musí dodávat proud s vysokou špičkou pro vypnutí a časování musí být pečlivě řízeno, aby se předešlo namáhání zařízení.
Vnitřní konstrukce GTO
Struktura PNPN a chování přechodů

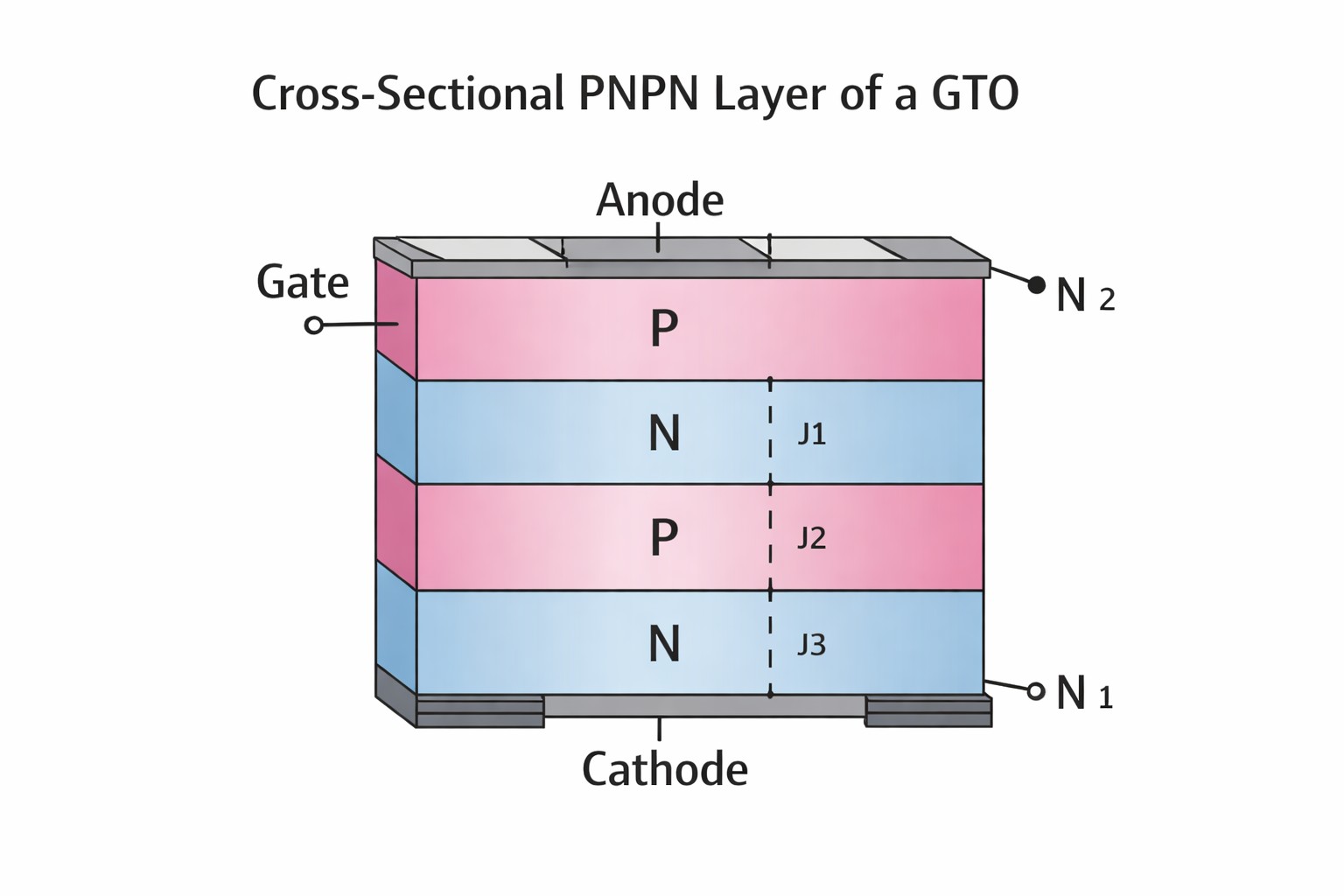

Uvnitř je GTO postaveno jako čtyřvrstvé PNPN zařízení se třemi přechody (J1, J2 a J3), podobně jako SCR. Když je na bráně aplikován signál zapnutí, zařízení začne vést a poté se zapne, což znamená, že může zůstat zapnuté i po odstranění signálu brány, pokud proud pokračuje v přímém směru.
Rozdíl je v tom, že GTO je navrženo tak, aby brána mohla pomoci ho vypnout. Při vypnutí je hradlo řízeno poháněno, aby se z zařízení odstranily nosiče náboje. S menším počtem dostupných nosičů náboje slábne vnitřní mechanismus, který udržuje GTO zajištěné, a vedení může ustát.
Návrh buněk a sdílení proudu

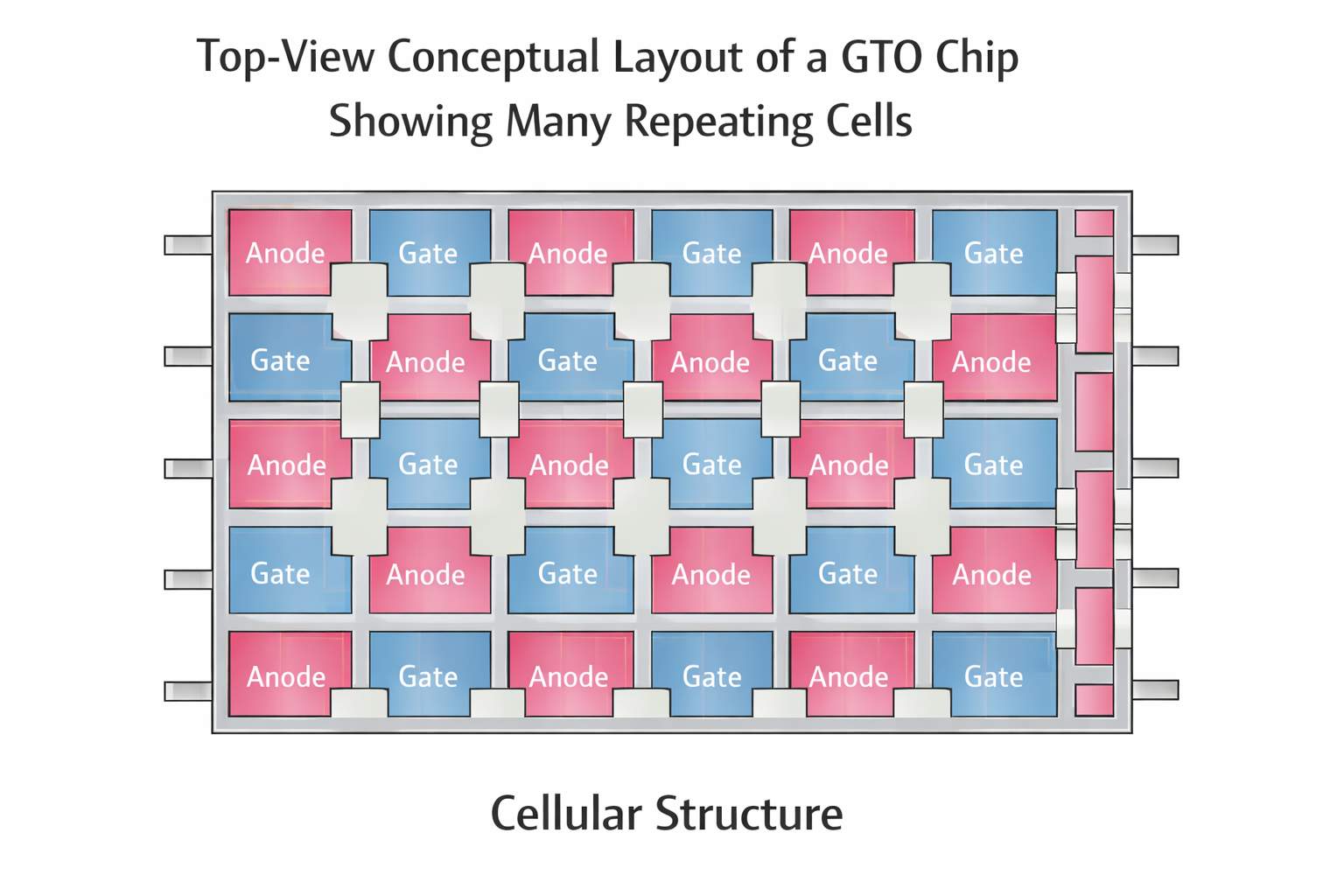

Většina GTO není vyrobena jako jedna velká spínací oblast. Místo toho používají buněčnou strukturu, což znamená, že čip je rozdělen na mnoho malých tyristorových buněk propojených paralelně. Toto uspořádání pomáhá proudu rovnoměrněji rozprostřít po celém zařízení, místo aby se soustředil na jednom místě.
Když je proud sdílen rovnoměrněji, spínané systémy jsou stabilnější a zařízení má menší pravděpodobnost, že bude mít malé oblasti, které se více zahřívají než ostatní. To podporuje plynulejší zapínání a vypínání při zvládání velkých proudů.
Provozní stavy GTO v převodnících
Stav blokování vpřed

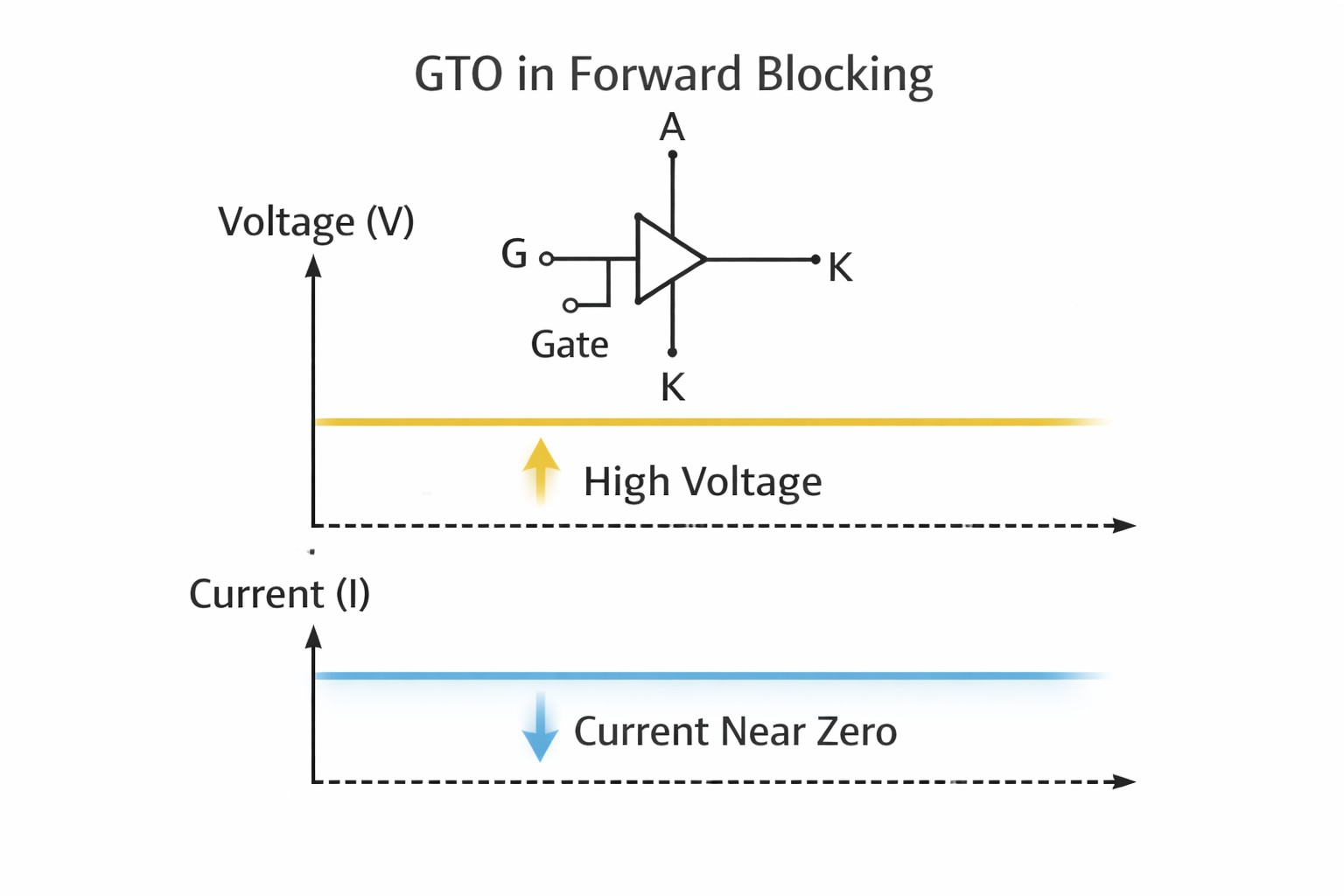

Ve stavu blokování dopředu je GTO VYPNUTO, ale na něj je aplikováno napětí v přímém směru. Zařízení toto napětí zadržuje, takže primární proud neteče. Při ucpání může skrz zařízení protékat jen malý únikový proud, což je normální. Hlavní body: Blokuje napětí v přímém směru, když je vypnuto, a teče pouze únikový proud.
Stav předního vedení

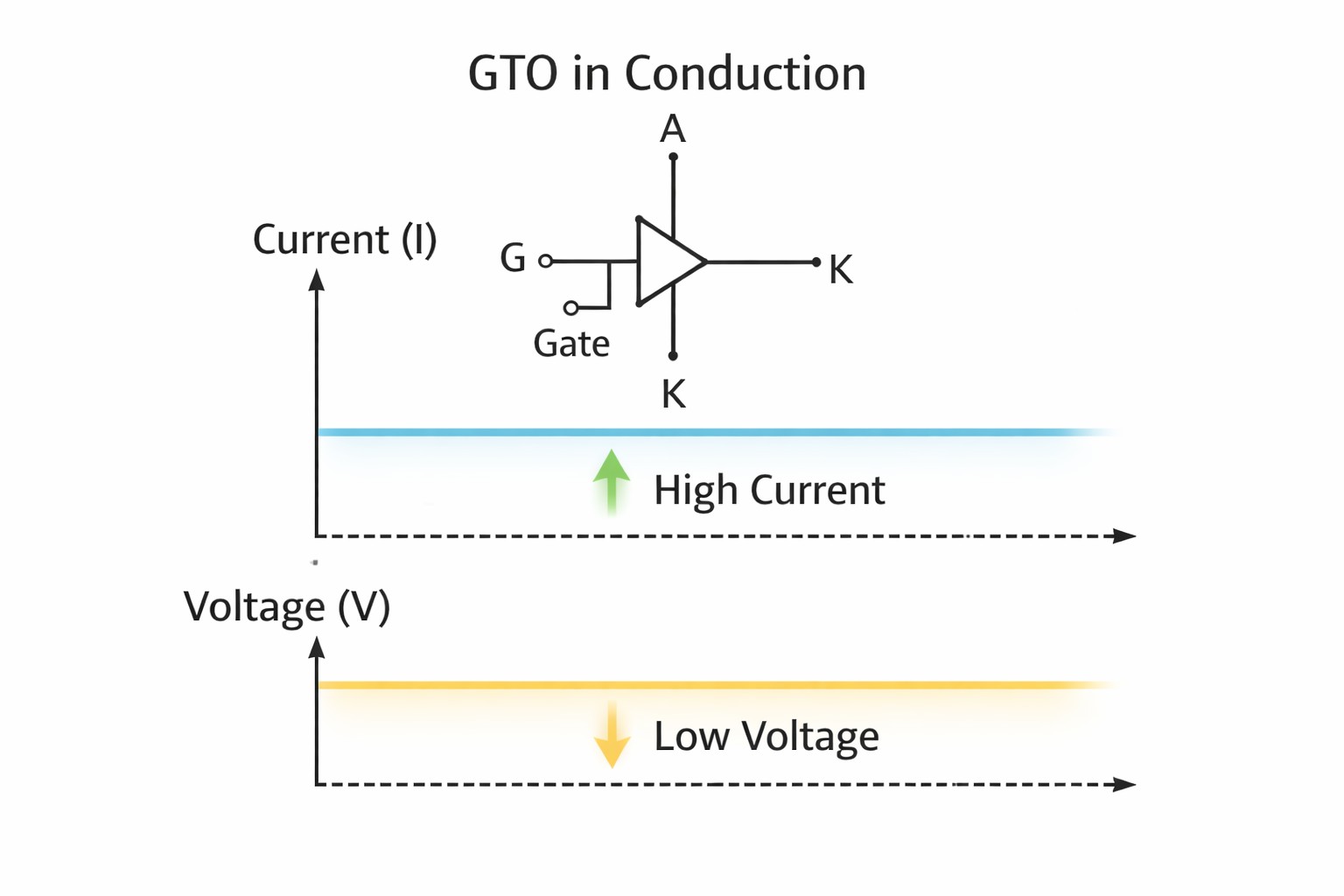

Ve stavu přímého vedení je GTO zapnuté a přenáší hlavní zátěžový proud z anody na katodu. Napětí přes zařízení je mnohem nižší než v blokovacím stavu, ale neklesá na nulu. Toto zbývající napětí je pokles zapnutého stavu a způsobuje ztrátu vodivosti, když GTO vede proud.
Reverzní chování

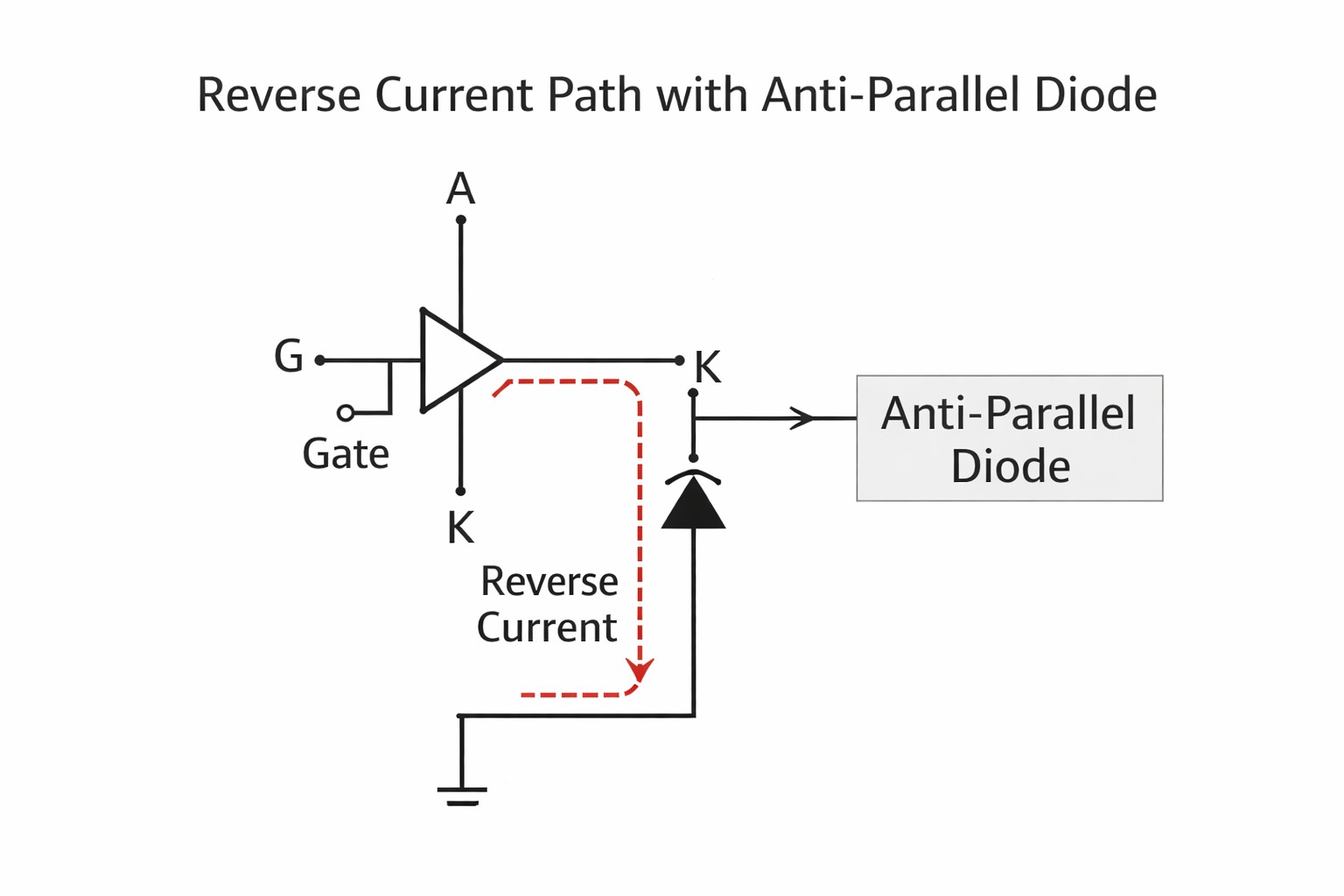

Opačné chování závisí na typu zařízení. Symetrické GTO může blokovat napětí v obou směrech, takže může zvládnout zpětné blokování bez přidání cesty. Asymetrické GTO je určeno k blokování napětí v přímém směru, takže zpětný proud je řešen antiparalelní diodou připojenou přes zařízení.
Řízení hradel a chování přepínání v GTO
Základy ovládání brán: +Ig pro ON, −Ig pro OFF

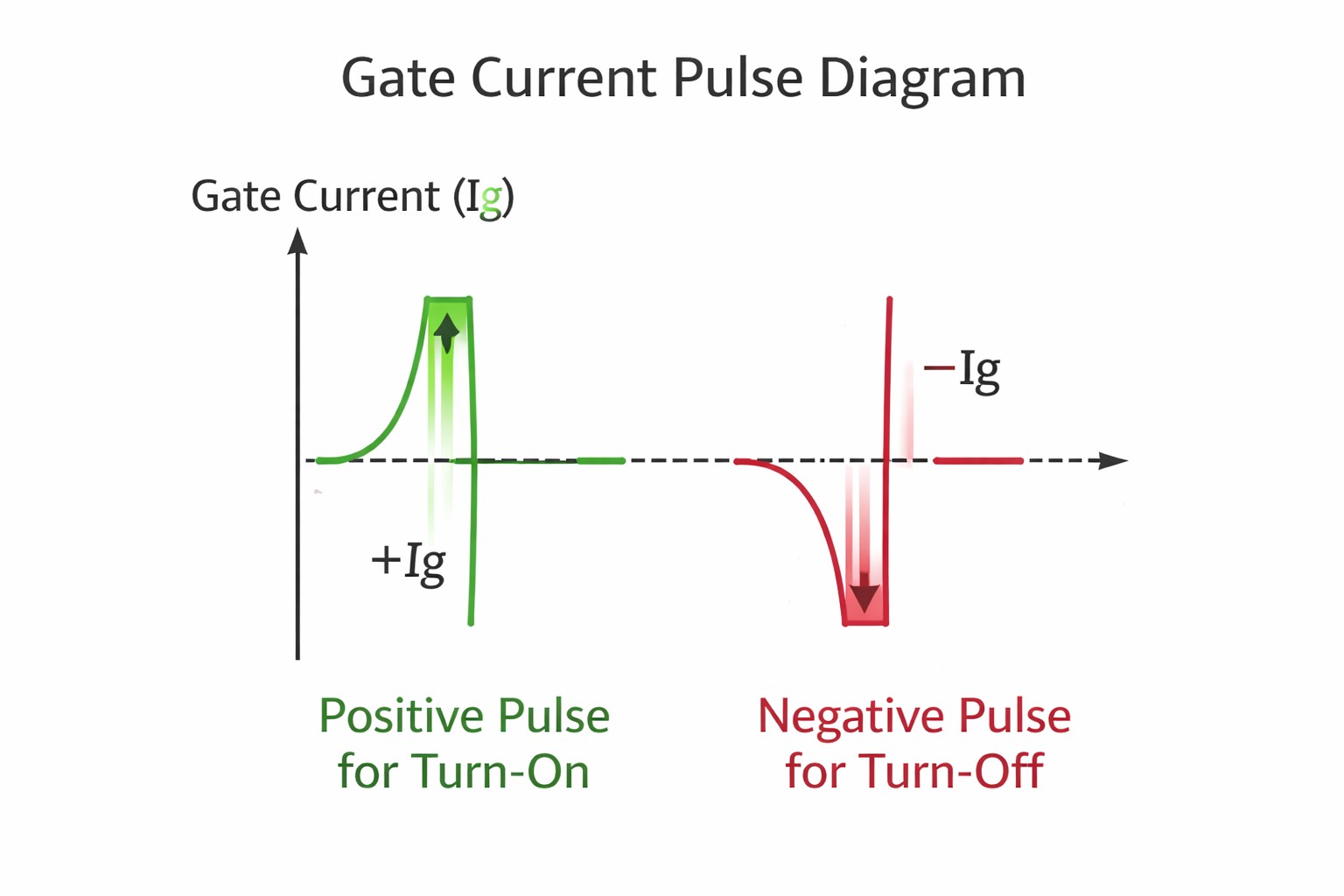

GTO hradlo je poháněno proudem, nikoli napětím. Pro zapnutí zařízení je z hradla (G) na katodu (K) přiveden kladný proud hradla. Tím se spustí vedení uvnitř struktury PNPN a zařízení se může připojit do stavu ON.
Pro vypnutí zařízení se přivede záporný proud na hradle. Tento záporný proud pomáhá vytahovat nosiče náboje ze zařízení, čímž zastavuje vedení. Odbočení se neprovádí malým signálem. Potřebuje na krátkou dobu velký špičkový proud záporné hradly, aby zařízení vyřadilo z vedení.
Proces zapnutí: Rozptylování proudu a řízení di/dt
Když se GTO začne zapínat, vedení začíná v blízkosti brány a pak se šíří po zbytku zařízení. Pokud proud stoupá příliš rychle, první vodivé oblasti mohou vést příliš mnoho proudu, než se zbytek čipu zcela zapne. To může způsobit nerovnoměrné zahřívání a napětí, proto je rychlost nárůstu proudu (di/dt) často regulována.
K zpomalení nárůstu proudu může být použita sériová indukčnost nebo saturační reaktor. Proud hradla lze také tvarovat tak, aby se zapínání rozprostřídilo hladčeji po celém zařízení. Nízkoindukční napájecí cesta pomáhá snižovat nežádoucí špičky a podporuje rovnoměrnější tok proudu během spínacího přechodu.
Proces vypínání: Extrakce nosné a zadní proud
Vypnutí GTO používá záporný proud hradla k odstranění nosičů náboje uložených uvnitř zařízení. I po použití příkazu k vypnutí nemusí proud okamžitě klesnout na nulu. Mnoho GTO vykazuje koncový proud, kdy menší proud přetrvává krátkou dobu, zatímco zbývající náboj se vyprázdní. Tento koncový proud zvyšuje spínací ztráty a ovlivňuje řízení napětí potřebné při vypínání.
Ztráta při vypnutí roste, protože proud může být stále přítomen i při zvyšování napětí zařízení. Stres z dvojkrve a degustace může být během tohoto období také vyšší. Protože zadní proud potřebuje čas, než zmizí, omezuje to, jak rychle může zařízení opakovaně přepínat.
Limity frekvence spínání
GTO jsou omezeny na přepínání na nízko kHz, v závislosti na hodnotě zařízení a stavu obvodu. Ukládání náboje a zadní proud zvyšují spínací ztráty, proto je frekvence často nastavena limity tepla a ztrát, nikoli pouze rychlostí řízení.
Elektrické chování GTO
V–I křivka: Oblast západky a blokování
GTO se chová podobně jako standardní tyristor, když se podíváte na jeho křivku napětí–proud (V–I). Ve stavu OFF může blokovat napětí v přímém směru a teče jen malý únikový proud. Když je zapnuto, vstupuje do vedení a proud roste, zatímco napětí v zařízení klesá na mnohem nižší úroveň.
Po zachycení GTO bude vést dál, dokud hlavní proud zůstává nad svou úrovní na udržení. Na rozdíl od SCR lze GTO vrátit zpět do blokovacího stavu aplikací záporného hradlového proudu. Tato vypínací akce má své limity, protože zařízení potřebuje dostatečný proud záporné hradle a správné podmínky, aby bezpečně zastavilo vedení.
Základy ztrát vedení
| Parametr | Co vám to říká? | Proč na tom záleží? |
|---|---|---|
| Pokles napětí v zapnutém stavu (V_ON) | Napětí přes zařízení při zapnutí | Vyšší V_ON znamená více tepla |
| Zátěžový proud (I) | Proud skrz zařízení | Čím vyšší je I, tím větší rozptýlení |
| Ztráta vedení | Přibližně V_ON × I | Ovlivňuje potřeby odstraňování tepla |
Běžné typy GTO a efekty obvodů
Typy GTO
| Typ | Reverzní blokování | Typické použití |
|---|---|---|
| Symetrický (S-GTO) | Vysoké blokování zpátky | Návrhy stylů proudového zdroje |
| Asymetrický (A-GTO) | Nízké blokování zpětného chodu | Invertory se zdrojem napětí (s diodou) |
| Reverzní vedení (RC-GTO) | Integrovaná dioda | Kompaktní invertorové moduly |
Poznámky k výběru
• Pokud existuje cesta zpětného proudu, zahrňte diodové řešení, buď externí nebo integrované
• Sladit schopnost blokování zpětného směru s topologií měniče a očekávaným směrem napětí
• Zvažte, zda je požadovaný typ zařízení dostupný ve vhodném balení nebo modulu pro požadovanou úroveň výkonu
Potřeby ovladače brány pro GTO
Požadavky na proud v hradle při vysoké špičce

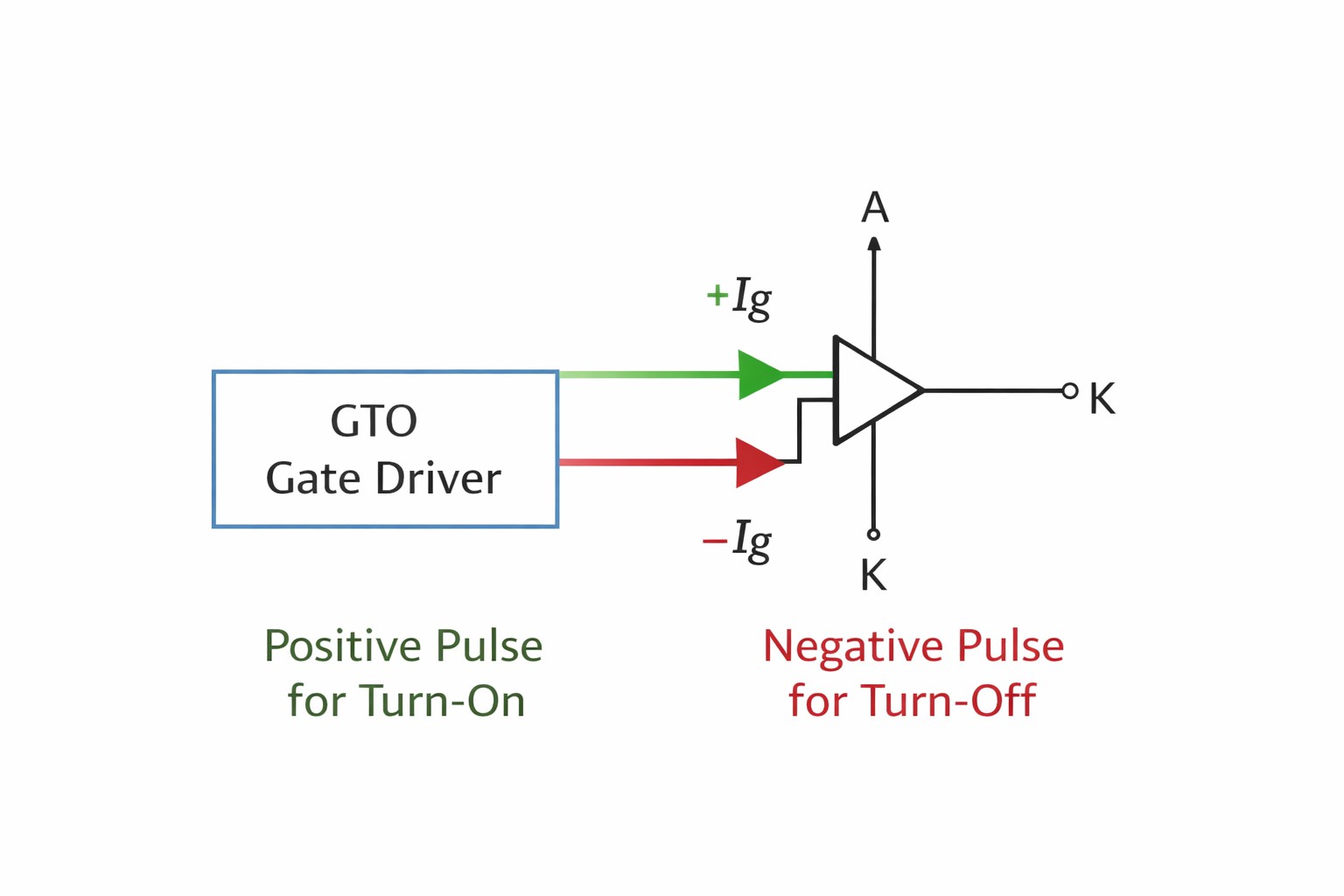

GTO ovladač hradla musí dodávat proud v obou směrech, protože ovládání hradel se zapíná a vypíná. Pro zapnutí dodává silný kladný proud na hradle, který rychle spustí vedení a pomůže zařízení rovnoměrně zapnout. Při vypnutí dodává silný záporný proud na hradle, který vytahuje nosiče náboje ze zařízení a zastavuje proud.
Časování pulzů a délka pulzu jsou důležité, protože zařízení potřebuje dostatečný proud na hradle dostatečně dlouho, aby dokončilo spínací akci. Pokud je pulz vypnutí příliš slabý nebo krátký, zařízení se nemusí úplně vypnout, což ho nechá ve stresovaném, nestabilním stavu.
Uspořádání s nízkou indukčností a tvarování pulzů
Nízká indukčnost v dráze hradla je zásadní, protože indukčnost odporuje rychlým změnám proudu. Pokud je indukčnost smyčky vysoká, přechody proudu v hradle se zpomalují, což vede k nežádoucím napěťovým špičkám. To může vést k nerovnoměrnému spínání a místnímu vytápění při zapínání nebo vypínání. Pevné uspořádání s nízkou indukčností pomáhá hradlovým pulzům dosáhnout zařízení čistě a tvarování pulzů může dále zhladnit proud nahoru a dolů.
Ochrana a bezpečné přepínání pro GTO
| Risk | Co se stane | Řešení |
|---|---|---|
| Vysoký di/dt při zapnutí | Proud může vniknout do malých oblastí a způsobit přehřívání | Sériová indukčnost, tvarování hradel |
| Vysoké dv/dt při výjezdu | Napětí se může objevit, zatímco ocasní proud stále teče | RC tlumič, svorkové sítě |
| Porušení SOA | Kombinovaný proud, napětí a časové zatížení překračují limity zařízení | Koordinovaný průjezd a ochrana bran |
Průvodce používáním GTO
Výhody a nevýhody GTO
| Výhody | Nevýhody |
|---|---|
| Vypnuté pravidlo řízené hradlem snižuje závislost na komutaci | Je vyžadován velký proud hradla, zejména pro vypnutí |
| Zvládá velmi vysoké napětí a proud | Zadní proud zvyšuje ztráty a omezuje spínací frekvenci |
| Ověřený výkon při převodu na vysoký výkon | Ochranné sítě přidávají složitost obvodů |
Aplikace, kam GTO zapadají
• Trakční a kolejnicové pohony
• Těžké průmyslové motorové pohony
• Výkonné měniče a choppery
Moderní alternativy
| Zařízení | Proč se používá? | Výhoda vs GTO |
|---|---|---|
| IGCT | Vysokovýkonné spínání v rodině tyristorů | Rychlejší a efektivnější odbočení |
| IGBT | Běžná volba pro mnoho návrhů měničů | Napěťově řízené hradlo a vyšší spínací frekvence |
Závěr
GTO zvládají velmi vysoké napětí a proud, ale jejich limity formují konstrukci měniče. Zapnutí musí regulovat di/dt, aby proud byl rovnoměrně rozložen. Vypnutí vyžaduje velký záporný hradlový impuls a koncový proud zvyšuje ztráty a dv/dt napětí, což pokračuje v přepínání v nízkém kHz. Opačné chování závisí na typu: symetrické bloky v obou směrech, asymetrické vyžadují antiparalelní diodu a RC-GTO obsahuje diodu pro zpětný proud.
Často kladené otázky [FAQ]
Jaké napětí hradla pohání GTO?
Dostatečné napětí k vynucení požadovaného proudu na hradle (+Ig a −Ig).
Jak potvrdíte, že GTO je zapnuté?
Napětí mezi anodou a katodou je nízké, zatímco hlavní proud teče.
Jak potvrdíte, že GTO je VYPNUTÉ?
Primární proud je téměř nulový, zatímco zařízení drží blokovací napětí.
Proč držet vedení před bránou krátké?
Pro snížení indukčnosti a zvonění udržujte hradlový pulz čistý.
Co je to opětovné spouštění odrazu?
GTO se po příkazu k vypnutí znovu zapne kvůli vysokému dv/dt nebo hluku brány.
Co určuje praktický limit frekvence spínání?
Tepelný limit způsobený ztrátami při vedení a vypnutí, ztráty na konci proudu.
