Hallův převodník je zařízení, které mění magnetické pole na elektrický signál. Dokáže měřit proud, polohu, výchylku a rychlost bez přímého kontaktu. Může také pomoci s elektrickou izolací. Tento článek se zabývá tím, jak funguje, jeho hlavními částmi a materiály, výstupním chováním, typy, aplikacemi, limity a hlavními body pro jeho výběr.
Přehled Hallova převodníku
Hallův převodník je snímací zařízení, které převádí magnetické pole na elektrický signál. Vytváří malé napětí, když proud prochází materiálem umístěným v magnetickém poli. Jak se mění magnetické pole, mění se i výstupní napětí, což umožňuje zařízení detekovat a měřit magnetické efekty.
Protože funguje bez přímého kontaktu, slouží k měření proudu, polohy, výchylky a rychlosti. Pomáhá také udržet měřenou část elektricky oddělenou od výstupního signálu, což ji činí vhodnou pro mnoho elektrických a elektronických systémů.
Hlavní body
• Převádí magnetické pole na elektrický signál
• Podporuje bezkontaktní senzorické systémy
• Měří proud, polohu, výtlak a rychlost
• Pomáhá zajistit elektrickou izolaci
Provoz Hallovy převodiče

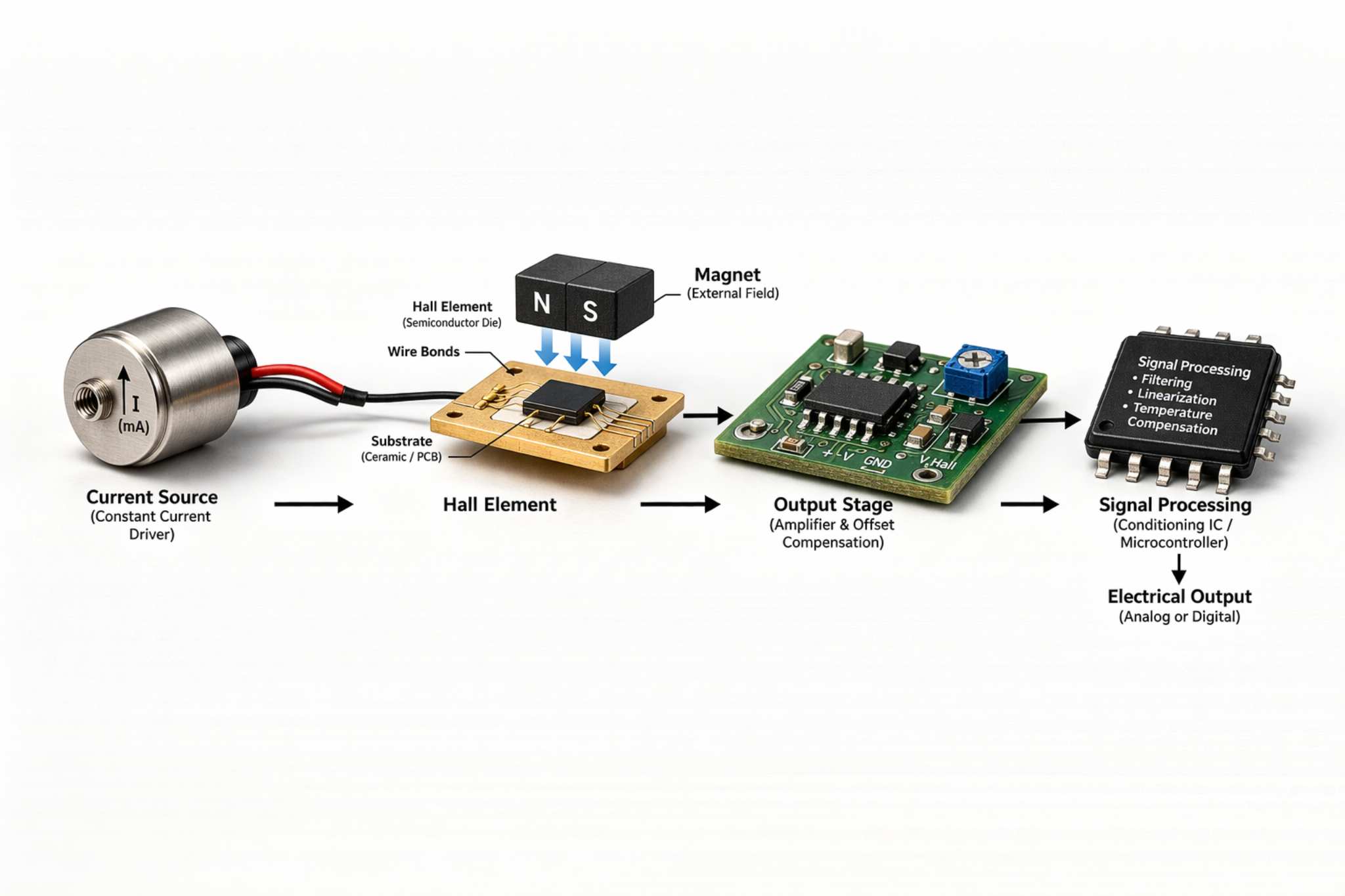

Hallův efekt funguje právě díky Hallovu efektu. Když proud prochází vodičem nebo polovodičem a magnetické pole je aplikováno kolmo na proud, nosiče náboje se posunou do strany. To vytváří malé napětí na materiálu, nazývané Hallovo napětí. Velikost tohoto napětí se mění v závislosti na síle magnetického pole.
Hallovo napětí uvnitř snímacího prvku je velmi malé, proto se odebírá z výstupních svorek a používá jako elektrický signál měniče. Tento signál se mění s magnetickým polem, což umožňuje snímači provádět snímání a měření.
Metody snímání Hallových převodníků
Detekce magnetického pole

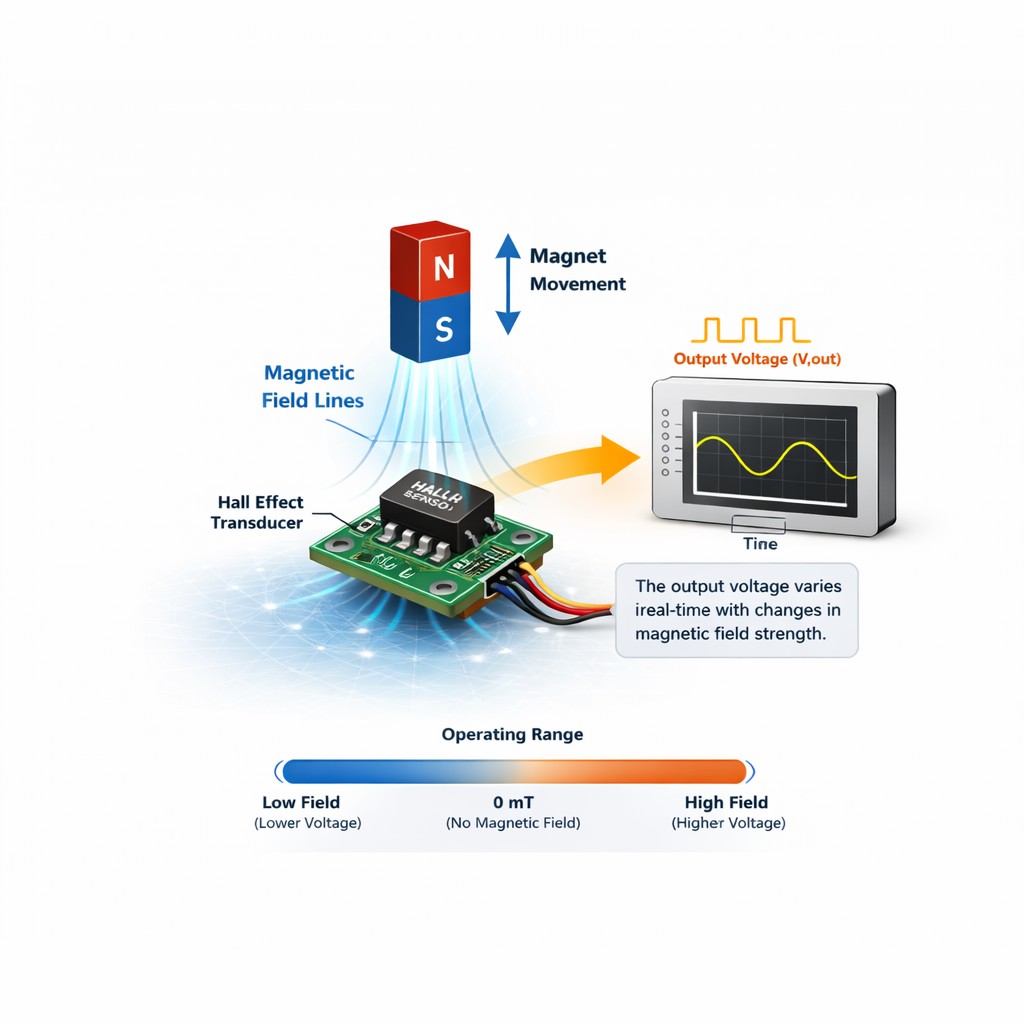

Hallův snímač dokáže přímo detekovat sílu magnetického pole. Když se magnetické pole kolem Hallova prvku změní, mění se s ním i výstupní signál. Tato metoda se používá, když je cílem sledovat přítomnost, sílu nebo změnu magnetického pole.
Snímání proudu

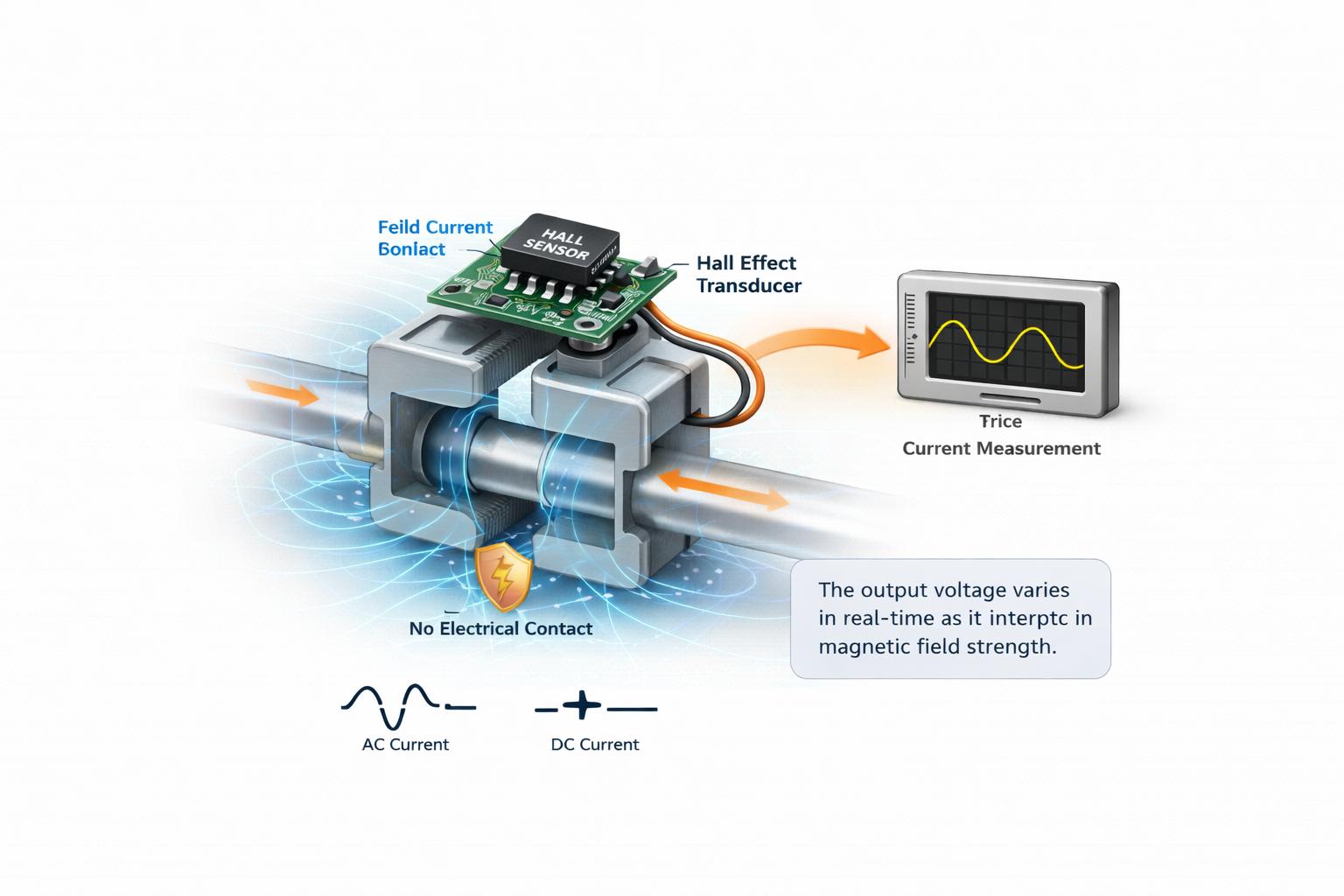

Elektrický proud vytváří kolem vodiče magnetické pole. Hallův efektový snímač toto pole snímá a převádí jej na elektrický výstup, který představuje hodnotu proudu. Protože vodič nemusí být elektricky připojen k měřicímu obvodu, tato metoda podporuje bezkontaktní měření a elektrickou izolaci. Lze jej použít jak pro měření střídavého, tak stejnosměrného proudu.
Detekce polohy, rychlosti a výtlaku
Pohyb mění magnetické pole, které zasáhne Hallův prvek. Detekcí těchto změn může snímač určit polohu, výtlak nebo otáčkovou rychlost. V rotujících systémech lze opakované magnetické změny také převádět na pulzní signály pro měření rychlosti.
Materiály používané v Hallových snímačích
| Materiál / Část | Role v Transduceru | Hlavní nemovitost |
|---|---|---|
| Polovodičový Hallův prvek | Snímá magnetické pole a vytváří Hallovo napětí | Vysoká citlivost na magnetické změny |
| Křemík | Společný základní materiál pro Hallovy prvky a integrované obvody | Snadno zpracovatelné, stabilní, široce používané |
| Antimonid india | Používá se v Hallových prvcích pro vyšší citlivost | Silná Hallova odezva |
| Arsenid gallium | Používá se tam, kde je potřeba rychlejší odezva | Vysoká mobilita elektronů |
| Kovové vodiče | Přenos proudu a propojení vnitřních částí | Dobrá elektrická vodivost |
| Měď | Společný vodičový materiál pro vývody a spoje | Nízký odpor |
| Izolační materiál | Bezpečně odděluje vodivé části | Elektrická izolace |
| Plastové nebo epoxidové balení | Chrání vnitřní senzory | Mechanická ochrana a utěsnění |
| Feritový nebo magnetický jádrový materiál | Řídí magnetický tok v některých proudových měničích | Zlepšuje magnetickou vazbu |
| Stínící materiál | Pomáhá snížit nežádoucí magnetické rušení | Lepší stabilita signálu |
Výstup a přesnost Hallova převodníku
Chování výstupu a proporcionalita

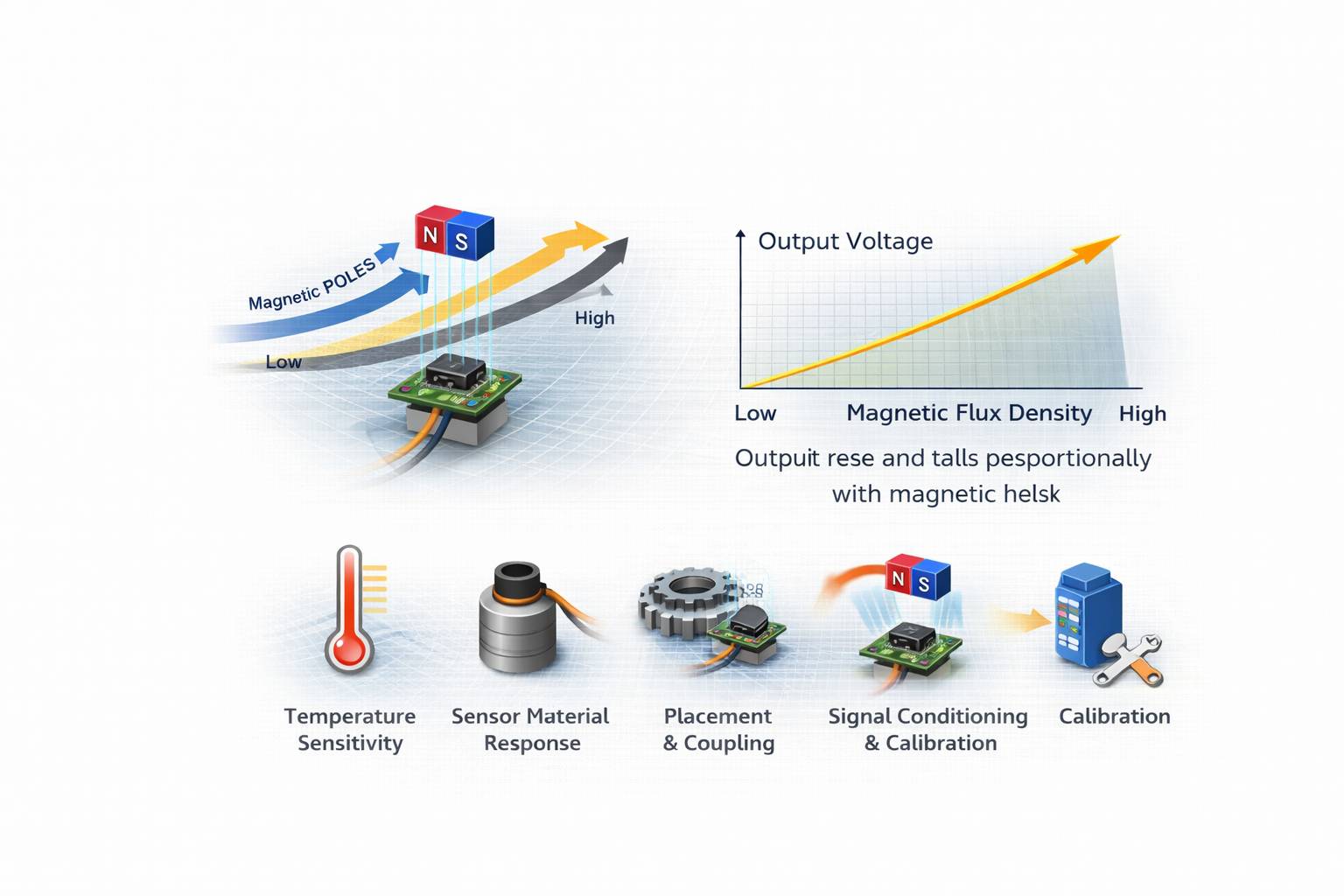

Hallův převodník obvykle produkuje výstup, který se mění s hustotou magnetického toku, když pracuje v zamýšleném rozsahu. To dává zařízení předvídatelnou odezvu, takže signál stoupá nebo klesá v rytmu se změnami magnetického pole.
Faktory ovlivňující přesnost
Konečný výstup je také ovlivněn plným snímacím nastavením. Teplota může ovlivnit citlivost, odezvu senzoru ovlivňuje odezvu a umístění mění magnetické spojení. Úprava signálu pomáhá zlepšit čistotu výstupu, zatímco kalibrace udržuje výstup konzistentnější.
Typy Hallových snímačů
Hallovy převodníky lze klasifikovat více způsoby. Nejčastější metody klasifikace jsou podle výstupního stylu a podle struktury snímání proudu. Oddělení těchto dvou kategorií usnadňuje pochopení typů zařízení.
Typy podle stylu výstupu
| Typ | Styl výstupu | Nejlepší pro | Hlavní síla |
|---|---|---|---|
| Analogový Hall Transducer | Spojitý | Měření a řízení | Proměnný výstup |
| Digitální halový převodník | Zapnuto/vypnuto | Detekce a přepínání | Jednoduchá prahová odezva |
Analogové Hallovy převodníky poskytují plynule se měnící výstupní signál. Používají se, když aplikace vyžaduje měření, nikoli jednoduchou detekci.
Digitální Hallovy převodníky přepínají výstup mezi dvěma stavy, když magnetické pole překročí stanovený práh. Běžně se používají pro snímání polohy, detekci blízkosti a přepínání.
Typy podle proudové měřicí struktury
| Typ | Styl výstupu | Nejlepší pro | Hlavní síla |
|---|---|---|---|
| Typ proudu v otevřené smyčce | Spojitý | Obecné snímání proudu | Kompaktní a nákladově efektivní |
| Typ proudu uzavřené smyčky | Kontinuální s kompenzací | Přesné snímání proudu | Vysoká přesnost a linearita |
Otevřené Hallovy proudové měniče přímo snímají magnetické pole generované proudem. Jsou jednodušší, menší a ekonomičtější, což je činí vhodnými pro běžné měření proudu.
Uzavřené Hallovy proudové měniče používají kompenzační obvod k vyrovnání magnetického pole uvnitř senzoru. To zlepšuje přesnost, linearitu, šířku pásma a teplotní stabilitu, takže jsou lépe přizpůsobeny pro výkonnější měření proudu.
Aplikace Hallových snímačů
Monitorování proudu a výkonu
Hallovy převodníky se používají k měření proudu, přičemž měřený obvod zůstává elektricky izolovaný od výstupní strany. V energetických systémech lze proudový signál také využít s napěťovými daty k podpoře monitorování, ochrany a řízení. To činí Hallovy převodníky užitečnými v systémech, které vyžadují stabilní elektrické měření a separaci signálů.
Poloha, blízkost a snímání rychlosti

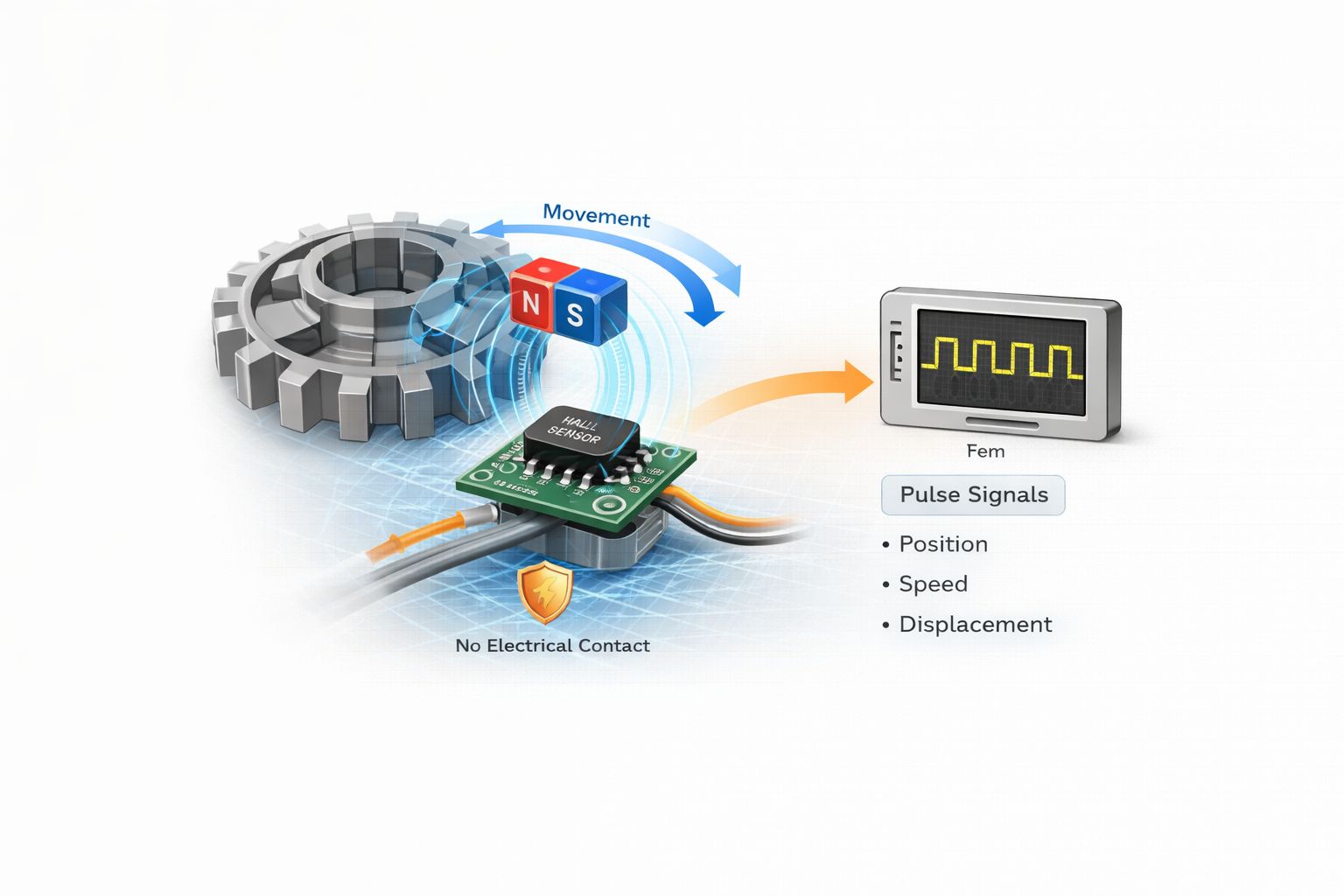

Hallovy snímače dokážou detekovat změny magnetické polohy i bez přímého kontaktu. Z tohoto důvodu se používají k detekci polohy, blízkosti, výtlaku a rotační rychlosti. U rotujících částí lze opakované magnetické změny převést na pulzní signály, což umožňuje jasnou detekci rychlosti a časování.
Využití napříč elektrickými a elektronickými systémy
Hallovy převodníky se používají v mnoha elektrických a elektronických systémech pro snímání a řízení. Jejich bezkontaktní provoz, elektrická izolace a rychlá odezva signálu je činí vhodnými pro kompaktní systémy, kde je potřeba stabilní a jednoduché magnetické snímání.
Výhody a omezení Hallových převodníků
Hlavní výhody
Hallovy snímače dokážou snížit bez přímého kontaktu, což pomáhá snižovat mechanické opotřebení. Mohou také zajistit elektrickou izolaci mezi měřenou částí a výstupní stranou. Jejich odezva je rychlá a jejich malá velikost usnadňuje jejich vkládání do kompaktních systémů. Protože v procesu snímání nejsou pohyblivé kontaktní části, mohou mít také delší životnost.
Hlavní omezení
Hallovy převodníky mají také určitá omezení. Jejich výkon se může měnit s teplotou a Hallovo napětí produkované snímacím prvkem je přirozeně velmi malé. Kvůli tomu je signál často potřeba zesílit, než může být dobře využit. Přesnost také závisí na správné kalibraci a správném umístění. Vnější magnetická pole mohou ovlivnit výstup, pokud není stínění nebo uspořádání pečlivě zacházeno.
Závěr
Hallovy převodníky přeměňují magnetické změny na užitečné elektrické signály pro snímání a měření. Jejich výkon závisí na chování výstupu, kondicionování signálu, teplotě, umístění a kalibraci. Různé typy podporují různé potřeby snímání, včetně detekce proudu, polohy a rychlosti. Materiály, konstrukce a metoda snímání ovlivňují, jak převodník funguje, jak je přesný a kde jej lze efektivně použít.
Často kladené otázky [FAQ]
Jaký je rozdíl mezi Hallovým senzorem a Hallovým snímačem?
Senzor detekuje magnetické pole. Převodník zahrnuje senzor a výstupní obvody.
Může Hallův snímač detekovat stálé magnetické pole?
Ano. Dokáže detekovat jak stálá, tak měnící se magnetická pole.
Co je to citlivost v Hallově efektovém snímači?
Je to o tom, jak moc se výstup změní, když se magnetické pole změní.
Proč je potřeba podmiňování signálu?
Díky tomu je signál malé haly silnější a jasnější.
Jaké typy výstupů může Hallův převodník poskytnout?
Může poskytovat analogový, digitální nebo pulzní výstup.
Proč je montáž důležitá?
Montáž ovlivňuje magnetickou vazbu, sílu signálu a přesnost.
