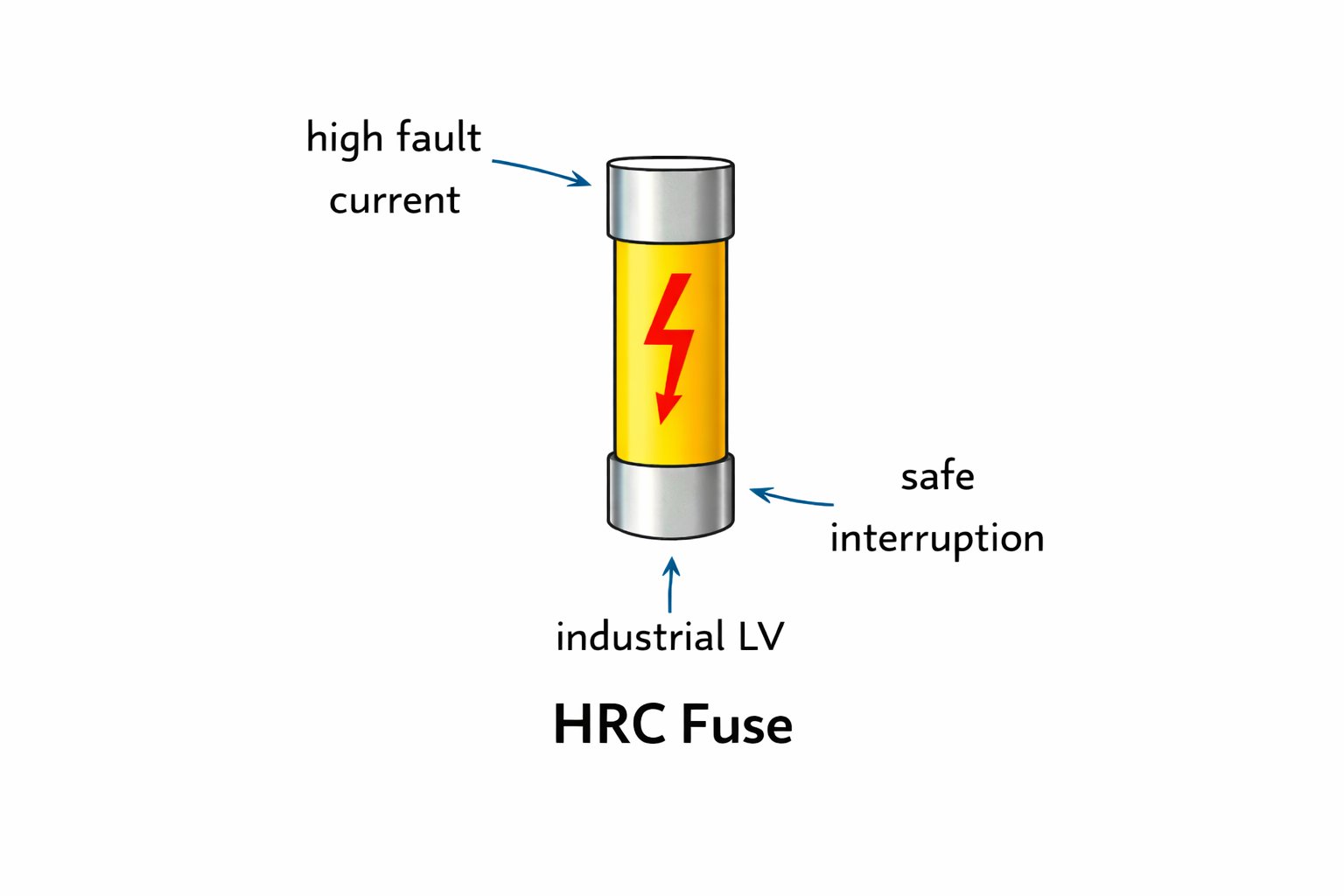

Pojistka HRC (High Rupturing Capacity) otevírá obvod, když proud začne být nebezpečný, například při zkratu. Je navržen tak, aby bezpečně zastavil velmi vysoké poruchové proudy a snížil riziko vzniku oblouku.
Základy pojistky HRC
HRC (High Rupturing Capacity) pojistka je bezpečnostní zařízení, které otevírá obvod, když proud během zkratu dosáhne nebezpečné úrovně. Je navržen tak, aby vydržel velmi silné poruchové proudy bez prasknutí a poskytoval kontrolované přerušení obloukem uvnitř těla pojistky. Hlavním účelem je zastavit rychlý tok poruchového proudu, aby bylo méně pravděpodobné, že budou poškozeny kabeláže a připojené zařízení. Hlavními výhodami jsou bezpečné odstranění vysokých zkratových proudů, snížené riziko oblouku během přerušení, konzistentní provoz při správné synchronizaci s obvodem a silné omezující proudové působení při závažných poruchách.
Provoz HRC pojistky při přetížení a zkratových poruchách

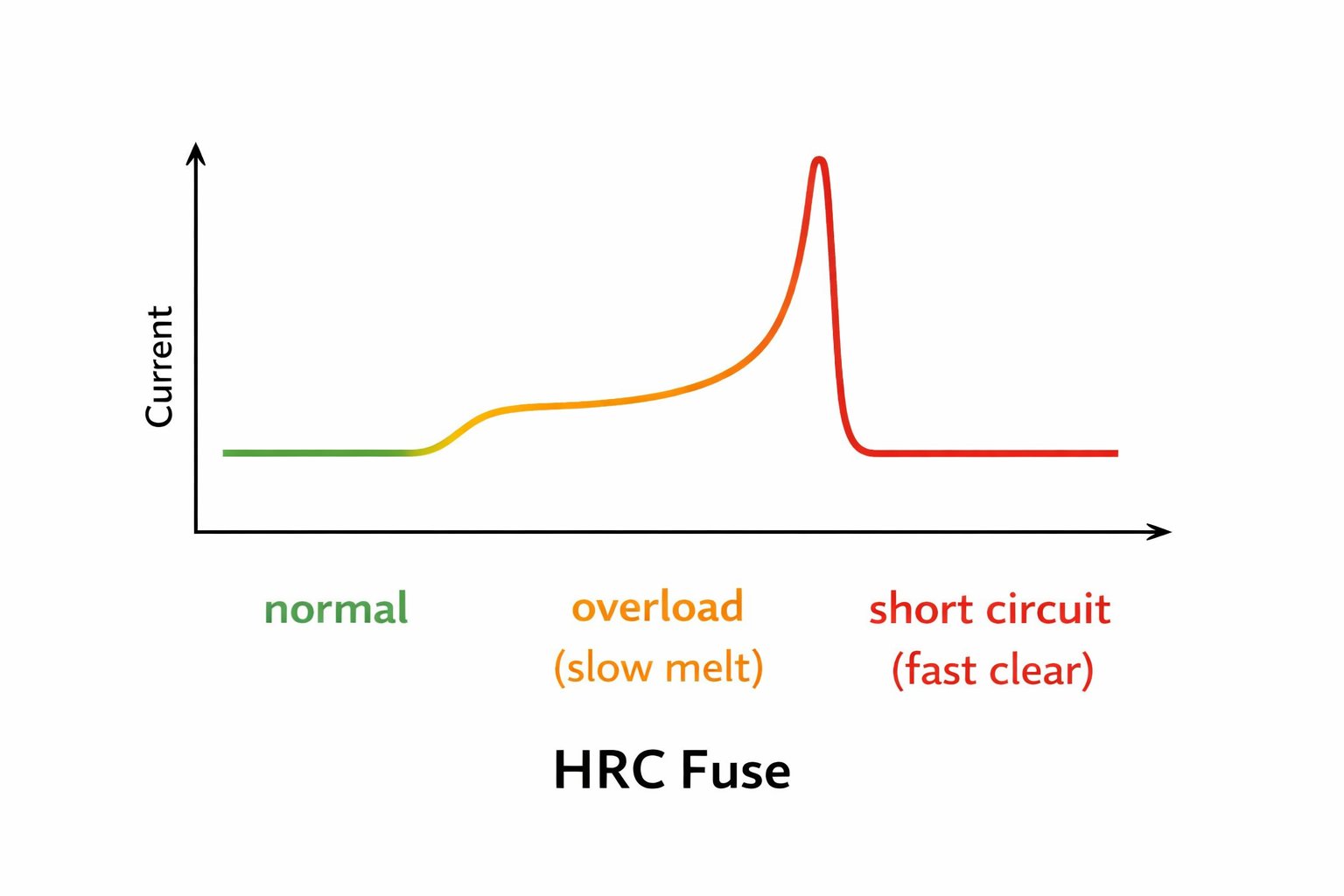

HRC pojistka otevírá obvod, když proud překročí bezpečný limit. Reaguje podle proudu a jeho délky, takže přetížení odstraňuje pomaleji a zkratuje mnohem rychleji.
• Přetížení: Proud zůstává nad normálem dostatečně dlouho na to, aby se pojistkový prvek zahřál a roztavil.
• Zkrat: Proud extrémně vystřelí, takže pojistka se rychle roztaví a uvolní, aby zastavila poruchový proud.
• Přerušení oblouku: Když se prvek roztaví, uvnitř pojistky vznikne oblouk. Vnitřní výplň pomáhá absorbovat energii a uhasit oblouk, čímž zajišťuje bezpečné přerušení obvodu.
Přetížení vs. zkrat
• Přetížení: pomalejší čištění, teplo se hromadí v průběhu času
• Zkrat: velmi rychlé čištění, silnější účinek omezující proud
Konstrukce pojistky HRC

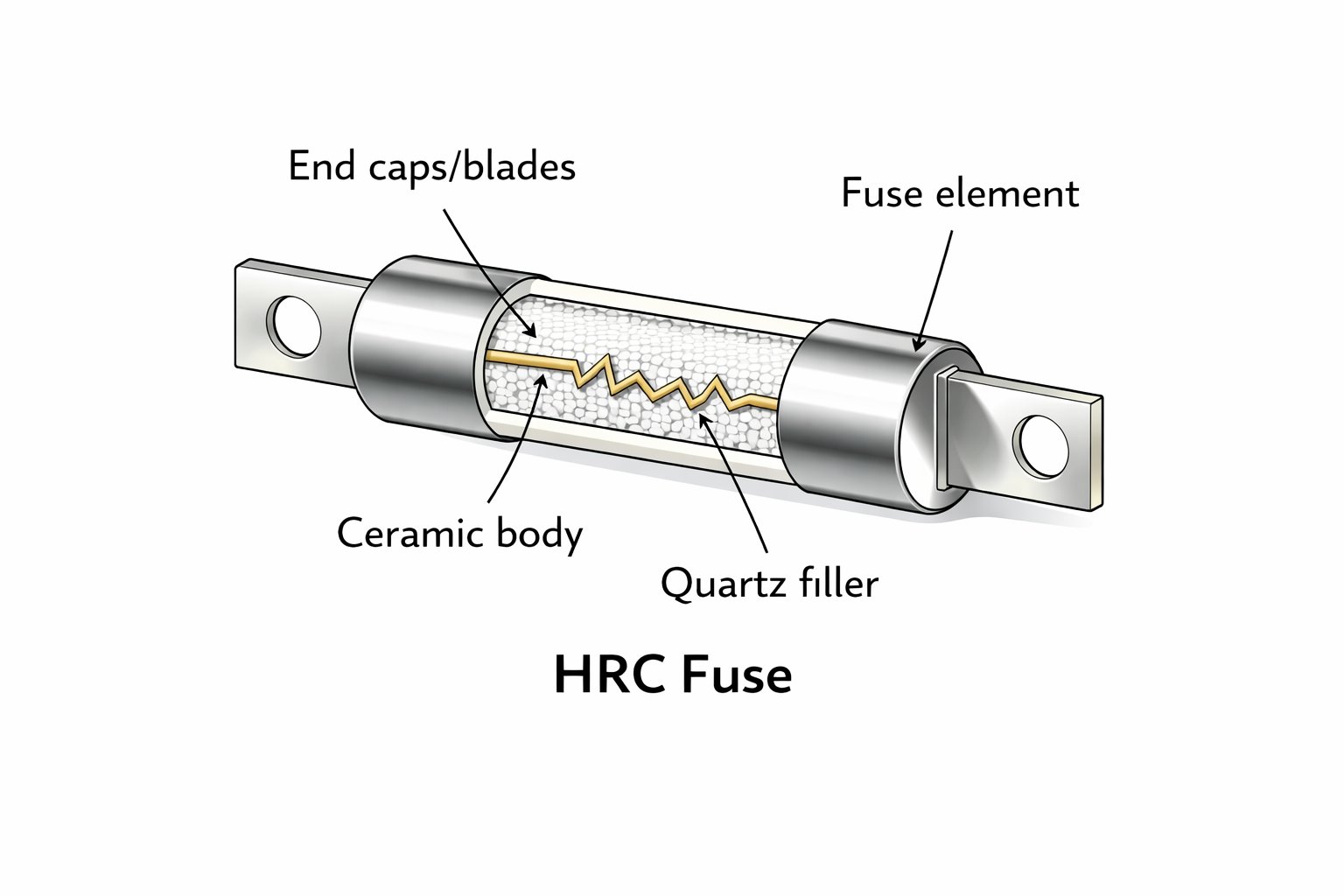

• Keramické tělo: Odolná vnější trubka, která odolává vysokému teplu a vnitřnímu tlaku při odstraňování poruchy.
• Kovové koncové čepice nebo čepele: Zajišťují pevné, nízkoodporové spoje a pomáhají odvádět teplo od pojistky.
• Pojistkový prvek: Tvarovaný kovový proužek nebo drát (často stříbrný) navržený tak, aby se předvídatelně roztavil při správné úrovni proudu.
• Výplň pro ochlazení oblouku: Jemný prášek natlačený kolem prvku, který absorbuje energii, ochlazuje oblouk a pomáhá ho rychle zastavit.
Hodnocení odolnosti HRC pojistky
Kapacita rušení, také nazývaná přerušovací hodnota, je nejvyšší proud poruchy, který může pojistka HRC bezpečně zastavit. Na datasheetu pojistky je uvedena jako kiloampér (kA).
Tato hodnota musí být vyšší než očekávaný zkratový proud v místě, kde je pojistka instalována. Pokud je dostupný proud poruchy větší než přerušovací hodnota pojistky, pojistka nemusí poruchu bezpečně odstranit. Volba pojistky s dostatečnou odpojovací kapacitou pomáhá zajistit, že porucha bude přerušena kontrolovaným způsobem.
Co zkontrolovat
• Potenciální zkratový proud v místě instalace
• Hodnocení přerušení pojistky (kA) z datasheetu nebo označení pojistky
• Bezpečnostní rezerva založená na běžné systémové praxi a požadavcích projektu
Kontrolní seznam hodnocení pojistek HRC
HRC pojistka s jmenovaným proudem v proudu

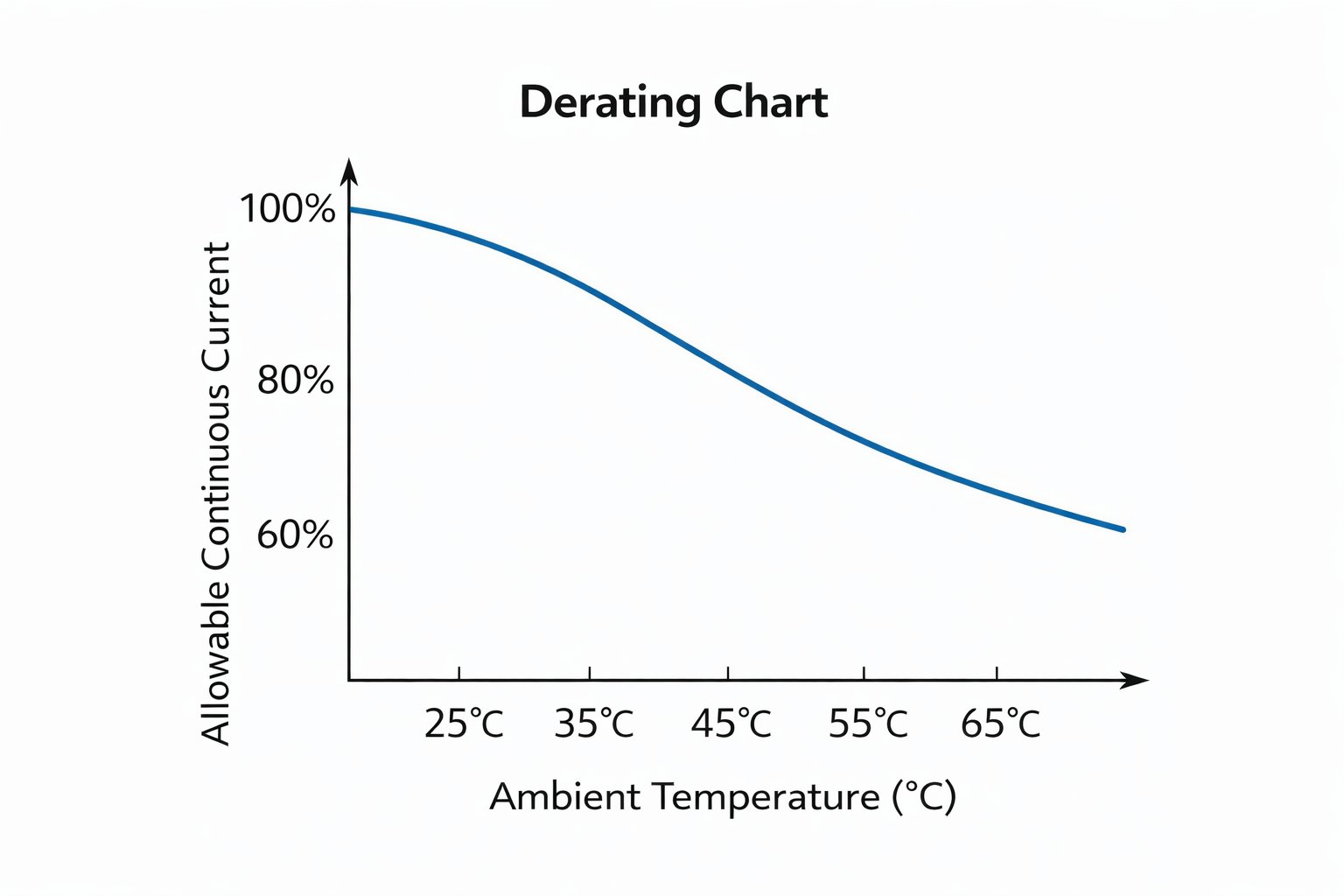

Jmenovitý proud (In) je kontinuální proud, který může HRC pojistka vést za daných podmínek. Skutečné podmínky, jako jsou vyšší okolní teploty nebo omezený průtok vzduchu, mohou zvýšit teplotu pojistky a změnit její chování, proto by výběr měl odrážet skutečné prostředí terárie.
| Faktor | Vliv na výběr |
|---|---|
| Vysoká okolní teplota | Může vyžadovat snížení hodnoty |
| Těsné pouzdro nebo špatný proudění vzduchu | Zvyšuje provozní teplotu |
| Kontinuální zatížení blízké hranici | Zvyšuje riziko obtěžující operace |
HRC jmenovité napětí pojistky Un

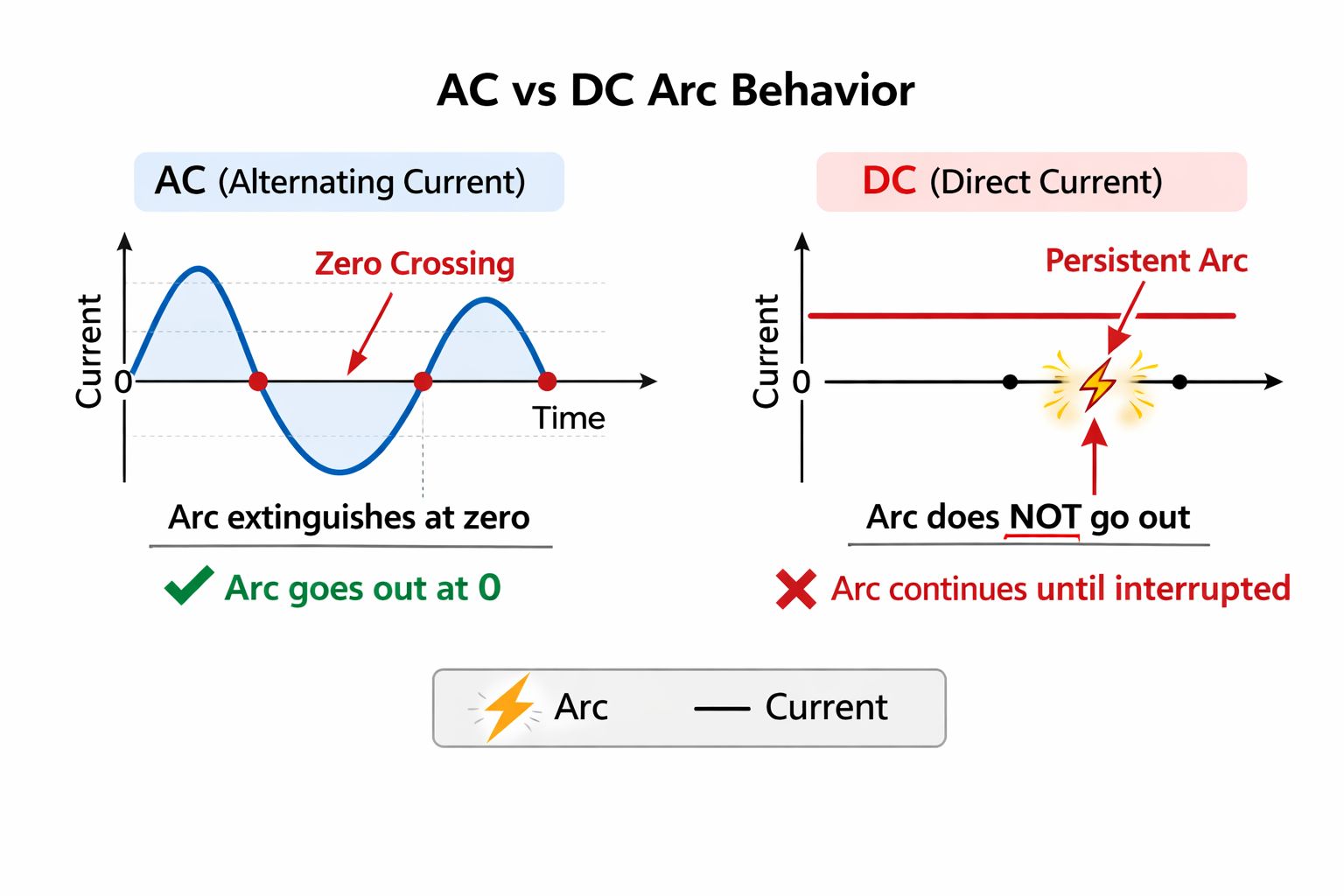

Jmenovité napětí (Un) je maximální napětí, které může HRC pojistka bezpečně přerušit. Přerušení stejnosměrného proudu je obtížnější než u střídavého proudu, protože neexistuje přirozený nulový proud, který by pomohl uhasit oblouk.
• Potvrdit, zda je systém střídavý nebo stejnosměrný
• Použijte pojistku speciálně určenou pro stejnosměrný proud, když je to potřeba
• Nepředpokládejte, že pojistka s hodnocením AC je vhodná pro stejnosměrný proud při stejném napětí
Charakteristiky proudu doby pojistky HRC

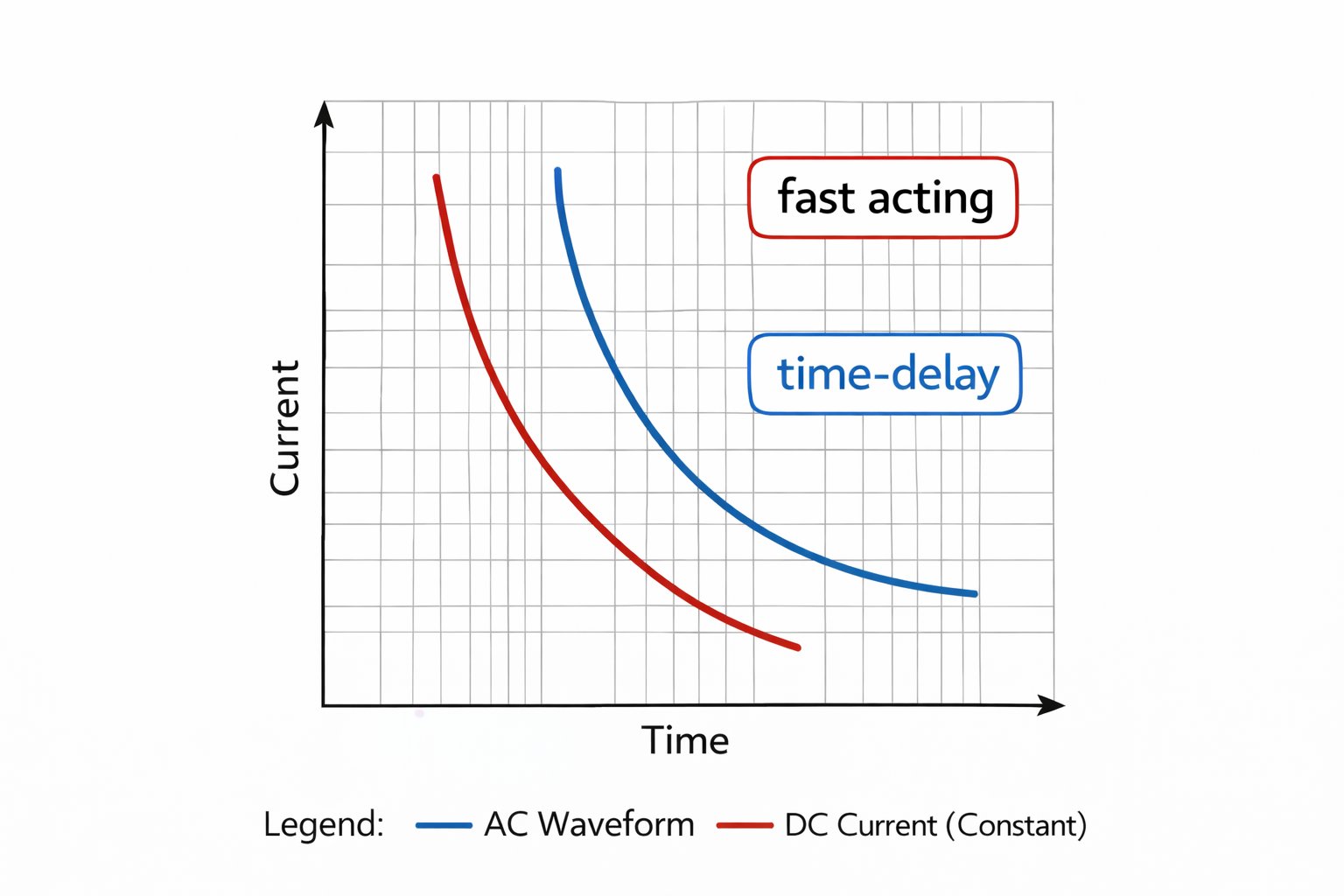

HRC pojistka se může otevírat různou rychlostí v závislosti na proudu, který jím prochází. Charakteristika čas-proud ukazuje, jak rychle se pojistka uvolní při různých násobcích svého jmenovitého proudu. To pomáhá snížit nežádoucí přerušení při krátkých přepětích, podporuje koordinaci, aby správné ochranné zařízení fungovalo jako první, a potvrzuje, že pojistka se při silných poruchových proudech rychle uvolní.
5,4 HRC pojistka I na druhou mocninu: Energie propuštěná
• Nižší I²t znamená menší zahřívací napětí ve vodičích a spojovacích bodech
• Nižší I²t snižuje mechanické napětí způsobené silami sil poruchového proudu
• Nižší I²t zlepšuje ochranu u dílů citlivých na teplo

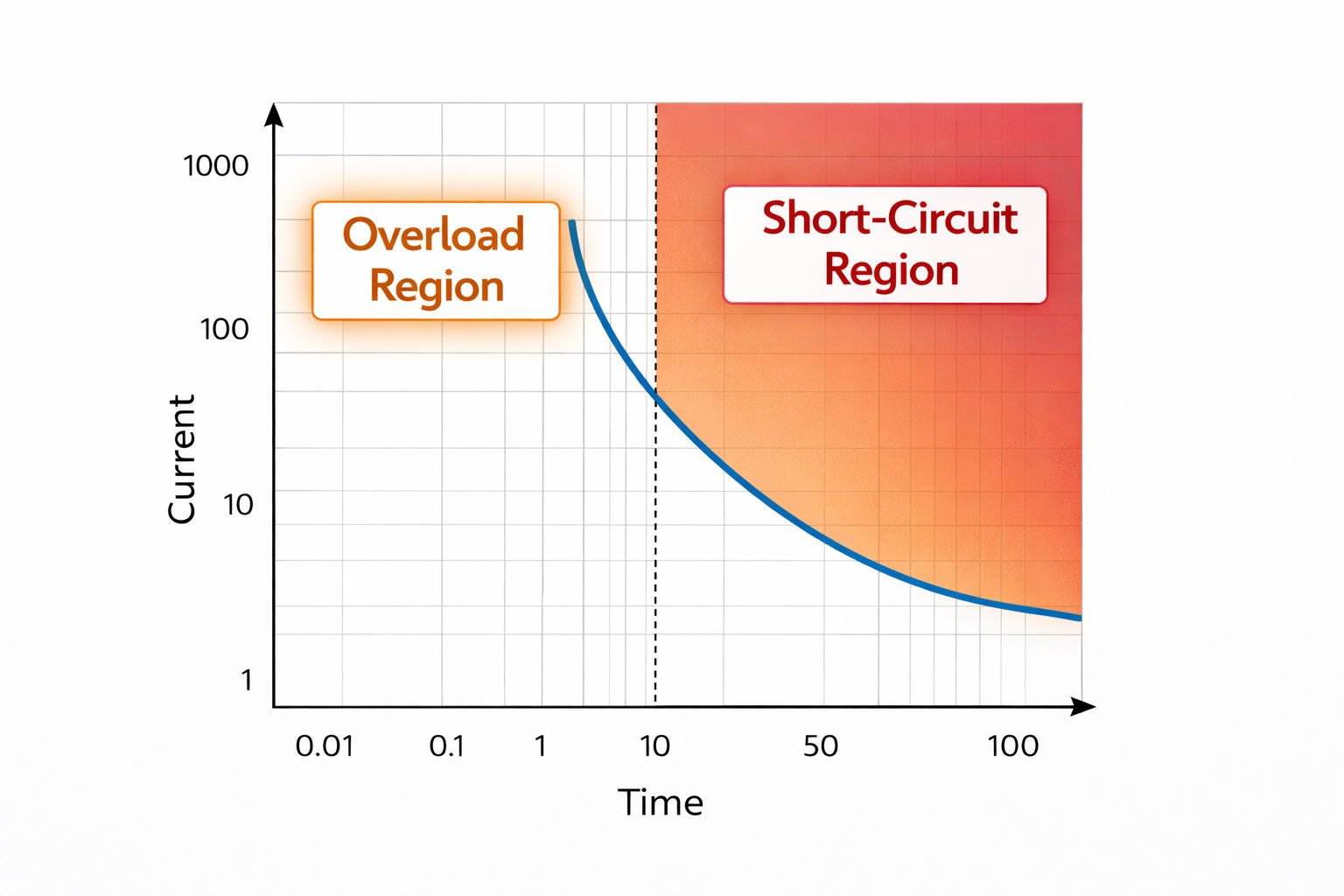

Křivky proudu HRC pojistky pro čas vyčištění
Jak ji používat?
• Najděte normální oblast proudu zatížení na křivce.
• Zkontrolujte, kam padají krátkodobé vyšší proudy a jak dlouho trvá.
• Ověřte, že doba vyčištění v rozsahu přetížení odpovídá potřebám ochrany.
• Ověřte, že doba vymazání v rozsahu s vysokou poruchou je dostatečně rychlá pro podmínky zkratu.
Omezení proudu pojistky HRC a ochrana proti I²t

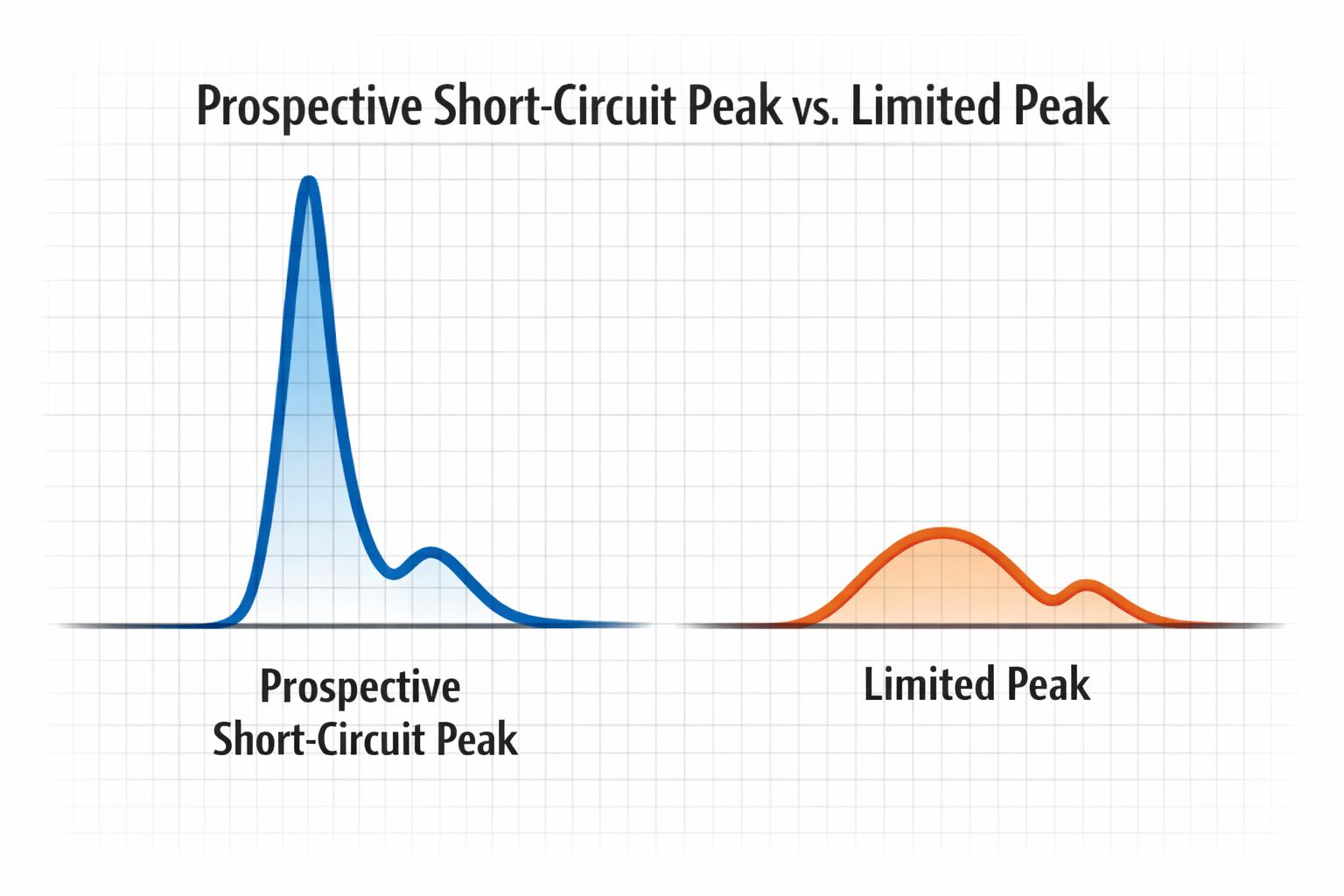

Mnoho HRC pojistek je proudově omezujících, což znamená, že poruchu odstraní tak rychle, že se maximální proud poruchy sníží ve srovnání s tím, co by systém jinak dokázal dodat. Tato rychlá akce může omezit jak nejvyšší dosažený proud, tak celkovou energii, která během poruchy projde.
| Efekt poruchy | Co omezuje proud pomáhá snížit |
|---|---|
| Vysoký špičkový proud | Mechanické napětí |
| Vysoká energie průchodu (I²t) | Poškození teplem |
Kategorie využití HRC pojistek
| Označování | Co má dělat | Proti čemu hlavně chrání |
|---|---|---|
| gG | Obecná, plnohodnotná ochrana | Přetížení a zkraty |
| aM | Pojistka motorového obvodu pro zkratovou službu | Zkraty (přetížení řeší jiné zařízení) |
| aR | Polovodičová pojistka, částečný rozsah | Zkraty s velmi nízkou energií průchodu (nízký I²t) |
| gR | Polovodičová pojistka, plný rozsah | Přetížení a zkraty s velmi nízkou průpustnou energií (nízký I²t) |
Fyzické styly HRC pojistkových článků
| Typ | Běžné použití | Klíčové poznámky |
|---|---|---|
| NH (nůž-čepel) | Nízkonapěťové distribuční a průmyslové panely | Používá svorky s nožovým čepelem pro silný kontakt a snadné upevnění v NH pojistkových základnách. |
| DIN | Ochrana rozvodů a podávačů v mnoha hodnotách | Postaven tak, aby pasoval na základny a držáky pojistek ve stylu DIN; často se volí, když je potřeba standardizované upevnění. |
| Čepel/lopata | Kompaktní panely a úzké prostory | Může šetřit místo, ale samotný název stylu nepotvrzuje kapacitu HRC pro kontrolu výkonu a označení kategorií. |
Možnosti úderníku a indikace u HRC pojistek
• Některé HRC pojistky obsahují úderník, který se pohybuje, když pojistkový článek funguje. To dává jasný signál, že pojistka se otevřela.
• Signalizace vypínač: úderník může zatlačit na mechanismus spouštěče, takže obvod je úplněji odpojen.
• Indikace: úderník může ovládat vlajku nebo indikátor, který ukazuje, který pojistkový článek se otevřel.
• Třífázová podpora: úderník může pomoci odpojit všechny fáze dohromady, když se jeden pojistkový článek otevře, čímž snižuje riziko jednofázového propojení.
Závěr
HRC pojistky chrání obvody tím, že pomaleji odstraňují přetížení a velmi rychle zkratují, přičemž vnitřní oblouk kontrolují pomocí výplně. Hlavní kontroly zahrnují jmenovitý proud (In) s teplotními vlivy, jmenovité napětí (Un) pro AC vs DC a průlomovou schopnost nad dostupným proudem poruchy. Křivky čas–proud ukazují čas propouštění a I²t ukazuje energii průchodu. Kategorie (gG, aM, aR, gR) a styl pojistkové spoje musí odpovídat obvodu.
Často kladené otázky [FAQ]
Z čeho je HRC pojistkový prvek vyroben?
Je vyroben ze stříbra, mědi nebo stříbrné slitiny, aby se mohl předvídatelně roztavit a spolehlivě vést proud.
Proč HRC pojistka používá křemenný písek jako výplň?
Ochladí a přeruší oblouk, což umožňuje pojistce bezpečně zastavit proud s vysokým poruchovým proudem.
Jaký je čas před vznikem oblouku u HRC pojistky?
Je to doba od začátku nadproudu do roztavení pojistkového prvku.
Jaká je celková doba vyčištění v HRC pojistce?
Je to doba před obloukem plus doba obloukování, dokud není proud zcela přerušen.
Proč je potřeba koordinace při použití HRC pojistek s jinou ochranou?
Zařízení nejblíže závadě bude fungovat jako první, takže zařízení v upstream proudu zbytečně nevypínají.
Jak teplota a podmínky v teráriu ovlivňují pojistku HRC?
Vyšší teploty nebo špatný průtok vzduchu mohou způsobit, že pojistka bude teplejší a dříve se otevírá, takže může být nutné snížit výkon.
