Pojistky HRC chrání elektrické systémy před nebezpečnými přetíženími a poruchami. Jsou navrženy pro rychlý a spolehlivý provoz, který pomáhá snižovat poškození zařízení a zvyšovat bezpečnost okruhu. Tento článek vysvětluje, jak HRC pojistky fungují, jak jsou vyrobeny, jaké jsou jejich hlavní typy a jak je efektivně vybírat a udržovat.

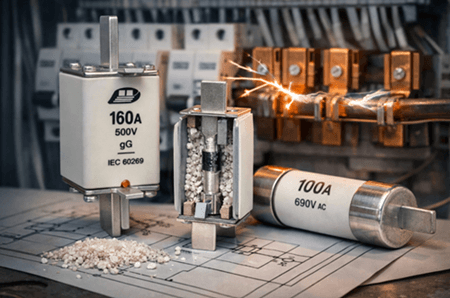

Co jsou to pojistky HRC?
Pojistka s vysokou kapacitou prasknutí (HRC) je elektrické ochranné zařízení, které bezpečně odpojí obvod při nadměrném průtoku proudu, zejména za podmínek vysokých poruch. Obsahuje tavitelný prvek uvnitř tepelně odolného pouzdra. Když proud překročí bezpečnou úroveň, prvek se roztaví a přeruší obvod, čímž pomáhá chránit kabeláž, zařízení a připojené systémy před poškozením.
Princip fungování HRC pojistek
Pojistky HRC fungují tak, že se zahřívají, taví a přerušuje proud kontrolovaným způsobem, když proud překročí bezpečnou úroveň. Za normálních podmínek pojistkový prvek vede proud bez přerušení obvodu. Když dojde k nadproudu nebo poruchovému proudu, prvek začne zahřívat.
První fáze se nazývá čas před obloukem. Během této doby pojistný prvek absorbuje energii, dokud nedosáhne bodu tání. Čím vyšší je poruchový proud, tím rychleji tato fáze probíhá. Po roztavení prvku vzniká oblouk mezi oddělenými konci. Křemenná výplň obklopující prvek pomáhá tento oblouk uhasit tím, že absorbuje teplo a vytváří cestu s vysokým odporem, která zastavuje tok proudu.
Díky tomuto rychlému přerušení může HRC pojistka omezit poruchový proud dříve, než dosáhne svého nejvyššího vrcholu. Tento způsob provozu pomáhá pojistce bezpečně odpojit obvod během závažných poruchových podmínek.

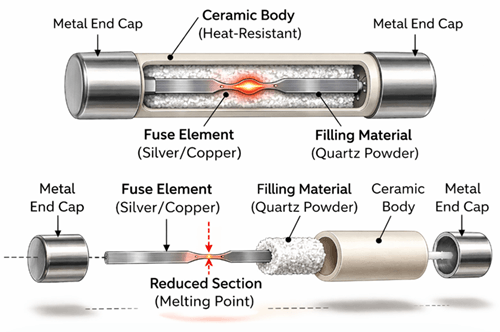

Konstrukce HRC pojistek
HRC pojistka je vyrobena s pevným, tepelně odolným tělem, obvykle z keramiky, takže vydrží vysoké teploty a mechanické zatížení. Obsahuje kovové koncové krytky pro bezpečné připojení k obvodu. Uvnitř pojistky proud vede kovový pojistkový prvek, často vyrobený ze stříbra nebo mědi. Tento prvek je obklopen křemenným práškem nebo podobným výplňovým materiálem, který absorbuje teplo, potlačuje oblouk a podporuje bezpečné přerušení během provozu. Některé HRC pojistky také používají speciálně tvarované nebo zmenšené části prvku k řízení způsobu a místa tavení.
Typy, třídy a standardy pojistek HRC

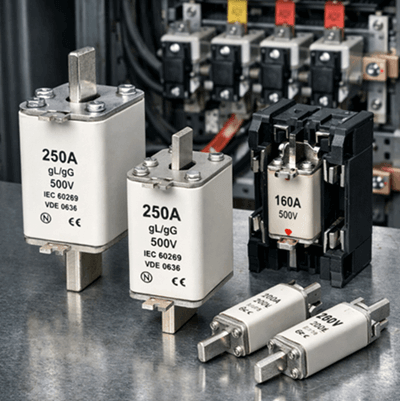

NH typ pojistky
NH (Niederspannungs-Hochleistungs) pojistky jsou široce používaným typem HRC pojistky pro nízkonapěťové a středně napěťové systémy. Jsou známé vysokou brzdnou kapacitou, pevnou konstrukcí a spolehlivým výkonem v oblasti rozvodu energie, ochrany motorů a průmyslových instalací.

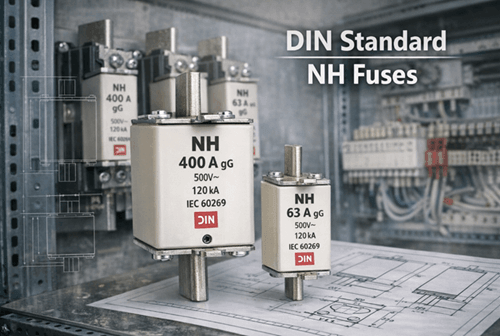

DIN standardní pojistka
DIN je standard, ne typ pojistky. Definuje rozměry, hodnocení a zaměnitelnost. V praxi je mnoho NH pojistek vyrobeno podle norem DIN.
Klíčový rozdíl:
• Fyzický návrh a typ aplikace pojistky → NH
• Norma DIN →, která definuje velikost a výkon
Tato standardizace zlepšuje kompatibilitu mezi výrobci a usnadňuje výměnu v rozvaděčích a ovládacích panelech.

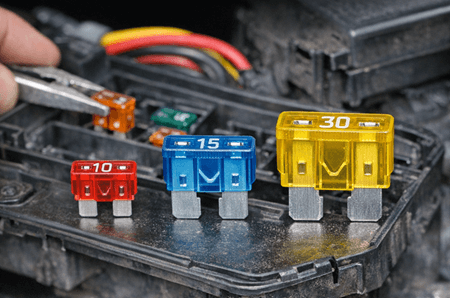

Pojistka typu lopatky jako příbuzná forma nízkonapěťové pojistky
Pojistky typu lopatky používají kompaktní plug design s tvarovaným tělem a kovovými svorkami. Běžně se používají v automobilových a nízkonapěťových obvodech. Ačkoliv některé lopatkové pojistky mohou mít relativně vysoké přerušovací hodnoty, obecně nejsou klasifikovány jako průmyslové HRC pojistky. Lépe je chápat jako příbuzný nízkonapěťový typ pojistky než jako hlavní typ HRC pojistky.

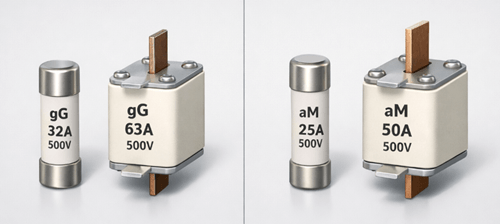

Běžné třídy HRC pojistky
HRC pojistky jsou také klasifikovány podle rozsahu ochrany a zamýšleného použití. Běžné třídy zahrnují gG a aM. gG pojistky poskytují plnohodnotnou ochranu proti přetížení i zkratu, což je činí vhodnými pro obecnou ochranu obvodů. aM pojistky poskytují pouze ochranu proti zkratu a často se používají v motorových obvodech, kde je ochrana proti přetížení zajišťována samostatným zařízením, například reléjem proti přetížení. Tyto třídy pomáhají lépe sladit pojistku s chováním chráněného obvodu.

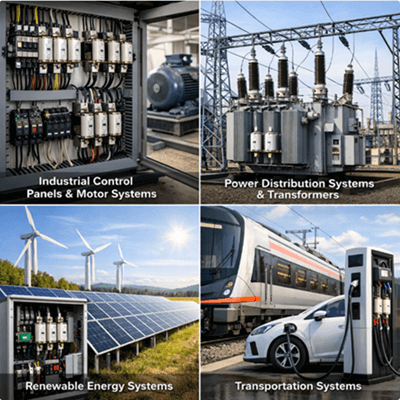

Aplikace pojistek HRC
• Průmyslové ovládací panely a motorové systémy – Chrání motory, startéry a řídicí zařízení před přetížením a zkraty
• Distribuční systémy a transformátory – Pomáhají chránit přívody, rozvodné desky a transformátorové obvody před poškozením poruchovým proudem
• Systémy obnovitelné energie, jako je solární a větrná energie – Používají se v invertorových obvodech, kombinátorech a souvisejících zařízeních pro převod energie
• Dopravní systémy, včetně železničních a elektrických vozidel – Zajišťují ochranu okruhů v náročných systémech s vysokým elektrickým zatížením
Průvodce výběrem a specifikací pojistky HRC
| Faktor | Popis | Klíčové úvahy |
|---|---|---|
| Jmenovitý proud | Aktuální úroveň, kterou pojistka může nést za normálních podmínek | Vyberte mírně nad normální provozní proud, abyste předešli zbytečné činnosti |
| Jmenovité napětí | Maximální napětí, které pojistka bezpečně zvládne | Musí být rovno nebo větší než systémové napětí |
| Brzdná kapacita | Maximální proud poruchy, který může pojistka bezpečně přerušit | Měl by překročit nejvyšší možný proud poruchy v systému |
| Charakteristiky časového proudu | Odezvové chování při přetížení nebo zkratu | Přirovnat k provoznímu profilu chráněného obvodu |
| Požadavky na aplikaci | Specifické provozní podmínky systému | Zohledněte startovací proud motoru, rozběhový proud nebo citlivost obvodu |
| Typ a velikost pojistky | Fyzické uspořádání a rozměry pojistky | Musí odpovídat držáku pojistky a rozložení panelu |
| Podmínky prostředí | Okolní provozní prostředí | Zvažte teplotu, vlhkost, prach a větrání |
| Standardy souladu | Certifikace bezpečnosti a výkonu | Ujistěte se, že pojistka splňuje požadované průmyslové a regulační normy |
Srovnání pojistek HRC
HRC pojistka vs jistič
| Funkce | HRC pojistka | Jistič |
|---|---|---|
| Pracovní princip | Prvek se roztaví a přeruší proud | Cesty pomocí termálního, magnetického nebo elektronického mechanismu |
| Operace | Jednorázové | Resetovatelné |
| Cena | Nižší počáteční náklady | Vyšší počáteční náklady |
| Rychlost | Velmi rychlé a proudově omezující | Obvykle pomalejší než HRC pojistka |
| Omezení proudu | Ano | Omezení ve standardních konstrukcích |
| Údržba | Minimal | Vyžaduje pravidelnou kontrolu |
| Funkce | Pouze ochrana | Ochrana a přepínání |
| Velikost | Kompaktní | Větší |
HRC pojistka vs LBC pojistka
Pojistka LBC, nebo pojistka s nízkou odbíjecí kapacitou, je navržena pro nižší úrovně poruch a jednodušší obvody než pojistka HRC.
| Funkce | HRC pojistka | LBC pojistka |
|---|---|---|
| Brzdná kapacita | Velmi vysoké | Limited |
| Konstrukce | Keramické tělo s výplní | Skleněné tělo |
| Řízení oblouku | Silné | Limited |
| Omezení proudu | Ano | Minimal |
| Aplikace | Průmyslové a energetické systémy | Obvody s nízkým výkonem |
| Spolehlivost | Vysoké | Střední |
Běžné problémy a údržba
| Oblast vydávání / údržby | Popis | Doporučení |
|---|---|---|
| Časté vyhozování pojistek | Často způsobené přetížením nebo nesprávným hodnocením | Zkontrolujte zatížení a potvrďte správné hodnocení pojistky před výměnou |
| Volné spojení | Špatný kontakt může způsobit přehřívání a nestabilní provoz | Ujistěte se, že svorky a spoje jsou pevné a pevné |
| Nesprávný výběr pojistky | Nesprávný typ nebo hodnocení může způsobit předčasný provoz nebo slabou ochranu | Vyberte pojistku, která odpovídá požadavkům systému |
| Fyzické poškození | Praskliny, opotřebované svorky nebo viditelné poškození mohou snížit výkon a bezpečnost | Pravidelně kontrolujte a ihned vyměňte poškozené pojistky |
| Dopady na životní prostředí | Prach, vlhkost a nečistoty mohou časem snížit výkon | Udržujte panely čisté, suché a správně utěsněné |
| Pravidelná kontrola | Rutinní kontroly pomáhají odhalit rané známky selhání | Zkontrolujte pojistky a spoje kvůli opotřebení nebo poškození |
| Správná náhrada | Nesprávná výměna může oslabit ochranu | Vždy používejte správný typ, velikost a hodnocení |
| Identifikace poruch | Výměna pojistky bez odstranění příčiny může vést k opakovaným selháním | Identifikujte a opravte kořenovou příčinu před instalací nové pojistky |
Budoucí trendy a vývoj
Technologie pojistek HRC se nadále vyvíjí v reakci na moderní elektrické systémy, které vyžadují lepší efektivitu, kompaktnější design a lepší koordinaci ochrany.
• Pokročilé materiály a tepelný výkon – Nové slitiny pojistných prvků a vylepšené materiály na plnění pomáhají zlepšit kontrolu oblouku, snižovat průchod energie a podporovat delší životnost při opakovaném zatížení
• Integrace s monitorovacími systémy – Ačkoli pojistky zůstávají pasivními zařízeními, jsou stále častěji spárovány s externími monitorovacími moduly, které detekují stav pojistky, nárůst teploty a poruchy
• Kompaktní vysoce výkonné konstrukce – Pokračující vývoj má za cíl zmenšit velikost pojistky při zachování nebo zlepšení rozbíjecí kapacity
• Aplikace v elektrifikaci a obnovitelných systémech – HRC pojistky jsou přizpůsobovány pro solární fotovoltaické systémy, bateriové úložiště a elektrická vozidla, kde je rychlá ochrana před poruchami důležitá
• Zlepšená koordinace systému – Větší důraz je kladen na selektivitu a koordinaci s relé a jističi, aby byla během poruchy izolována pouze postižená část
• Dodržování vyvíjejících se norem – Pokračující sladěnost s normami, jako je IEC 60269, podporuje konzistentní výkon, bezpečnost a širší kompatibilitu
Tyto novinky posilují hodnotu HRC pojistek jak v zavedených, tak v nových elektrických systémech.
Závěr
HRC pojistky jsou silnou volbou pro obvody, které mohou čelit vysokému proudu poruchy a vyžadují rychlou a spolehlivou ochranu. Často jsou preferovány před jednoduššími konstrukcemi pojistek, pokud jsou důležitější kapacita pro brzdění, kontrolu oblouku a omezení poruch. Mohou být také preferovány před jističi v aplikacích, kde jsou hlavními prioritami kompaktní velikost, velmi rychlé odstraňování poruch a nízká rutinní údržba. Nejlepší volba závisí na úrovni poruchy, chování obvodu, potřebách koordinace a strategii výměny systému.
Často kladené otázky [FAQ]
Jak otestujete, zda HRC pojistka stále funguje?
HRC pojistku lze testovat multimetrem nastaveným na režim spojitosti nebo odporu. Dobrá pojistka má nízký odpor nebo spojitost, zatímco přepálená pojistka žádnou kontinuitu. Vždy izolujte obvod a před testováním vyjměte pojistku.
Co způsobuje předčasné selhání pojistky HRC?
Předčasné selhání je často způsobeno nesprávným jmenovitým hodnotením pojistky, častým náběhovým proudem, špatnou instalací nebo uvolněnými spoji. Environmentální faktory jako vysoká teplota, prach a vlhkost mohou také zkrátit životnost.
Lze HRC pojistku znovu použít po vyhoření?
Ne. HRC pojistky jsou zařízení pro jednorázové použití. Jakmile se pojistkový prvek roztaví, obvod je trvale otevřen a pojistka musí být vyměněna.
Jaký je rozdíl mezi typy pojistek gG a aM HRC?
gG pojistky poskytují plnohodnotnou ochranu proti přetížení a zkratu, což je činí vhodnými pro běžné použití. aM pojistky poskytují pouze ochranu proti zkratu a běžně se používají v motorových obvodech, kde je ochrana proti přetížení řešena samostatně.
Jak vybrat správnou HRC pojistku pro ochranu motoru?
Vyberte pojistku, která zvládne startovací proud motoru bez zbytečného provozu. Je třeba zohlednit časové a aktuální charakteristiky, náběhový proud a koordinaci s přetíženými relé. Pojistky typu aM se běžně používají pro motorové obvody, protože lépe snášejí krátkodobý startovací proud.
