Hybridní potenciometry kombinují klasickou rezistivní stopu s optickým, magnetickým, kapacitním nebo digitálním snímáním a vestavěnou elektronikou. Zachovávají známý pocit knoflíku nebo posuvníku a zároveň poskytují přesnější, čistší a déle trvající signály polohy. Tento článek vysvětluje jejich součástky, signální cestu, typy, hodnoty, použití a praktické tipy na konstrukci.
Základy hybridních potenciometrů
Hybridní potenciometry jsou součástky s řízením polohy, které kombinují klasickou rezistivní dráhu s optickým, magnetickým, kapacitním nebo digitálním snímáním. Místo spoléhání pouze na kovový stěrač klouzající po rezistivním pásu, hybridní konstrukce také čte polohu pomocí světla, magnetického pole nebo změn kapacity a poté tento signál zpracovává vestavěnou elektronikou.
To zachovává známý pocit knoflíku nebo posuvníku a zároveň poskytuje přesnější údaje, čistší signály a lepší odolnost vůči opotřebení v čase. Hybridní potenciometry propojují mechanický pohyb se stabilním elektrickým výstupem a překlenou mezeru mezi jednoduchými analogovými potenciometry a plně digitálními enkodéry.

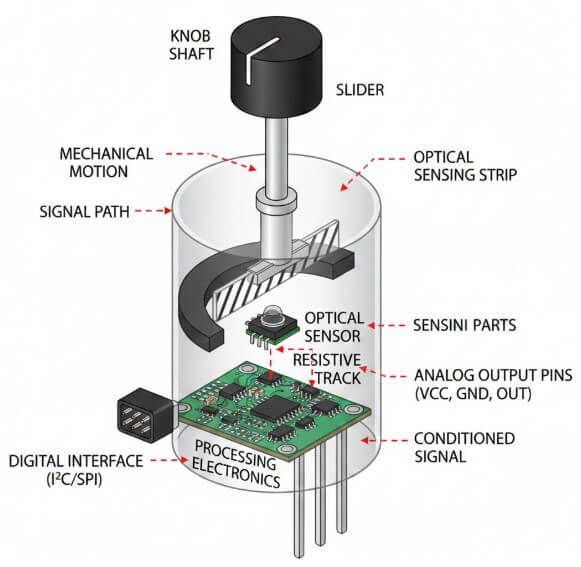

Uvnitř hybridního potenciometru a toku signálu
Hlavní vnitřní části
• Pohon – hřídel, posuvník nebo páka ovládaná knoflíkem nebo mechanismem
• Proměnný prvek – rezistivní dráha nebo kapacitní struktura, která se mění s pohybem
• Snímací systém – optický, magnetický (Hallův integrovaný obvod) nebo kapacitní senzor, který sleduje pozici
• Zpracování elektroniky – malý obvod, který dokáže narovnat odezvu, filtrovat šum nebo převést signál na digitální data
• Výstupní piny/rozhraní – klasický 3pinový analogový výstup nebo digitální spojení jako I²C či SPI
Typická signálová cesta
• Mechanický pohyb otáčí hřídel nebo pohybuje posuvníkem.
• Snímací části mění odpor, kapacitu nebo světelný vzor podle polohy.
• Vnitřní elektronika upravuje a čistí signál.
• Hybridní potenciometr vysílá analogové napětí nebo digitální kód, který hlavní obvod dokáže přečíst.
Výhody hybridního potenciometru
• Vyšší přesnost a opakovatelné hodnoty během své životnosti
• Méně mechanického opotřebení a hladší pocit zatáčení nebo skluzu
• Nižší výstupní šum pro audio a snímací obvody
• Jednoduché připojení k mikrokontrolérům a dalším digitálním systémům
• Stabilnější výkon v náročných podmínkách, jako je teplo, vibrace nebo prach
Hlavní metody snímání hybridních potenciometrů
| Hybridní typ | Metoda měření jádra | Bezkontaktní? | Typické použití |
|---|---|---|---|
| Hybridní mechanický | Lepší rezistivní stopa s wiperem | Ne | Ovladače hlasitosti a jednoduché ovládací ovladače |
| Optický hybrid | Zdroj světla a senzor čtějící vzor | Ano | Přesná kontrola pohybu a polohy |
| Digitální hybrid | Rezistorový žebřík nebo DAC s řídicím čipem | Často ano | Ovládání televize, chytrý zvuk a video |
| Kapacitní hybrid | Měnit kapacitu při pohybu dílu | Ano | Řízení úhlu řízení a ovládání čerpadla |
| Magnetické (Hallův efekt) | Magnet na hřídeli plus Hallův senzor | Ano | Škrticí klapky, pedály a pohony |

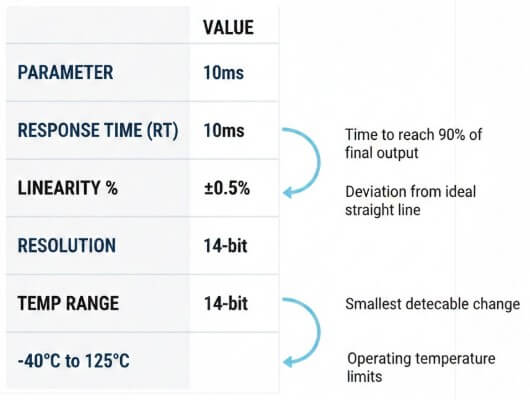

Elektrické specifikace hybridního potenciometru
• Celkový odpor (RT) – celkový odpor se pohybuje od nízkých po vysoké ohmy.
• Linearita – jak přesně výstup následuje plynulou, přímou změnu při pohybu hybridního potenciometru.
• Rozlišení – jak jemně se může výstup měnit.
• Chování teploty – jak se odpor mění s teplotou a bezpečným rozsahem provozních teplot.
• Šum a CRV (změna kontaktního odporu) – jak moc může signál při nízkých úrovních vyskočit nebo blikat.
• Výkonové a napěťové hodnoty – maximální napětí a výkon, který hybridní potenciometr bezpečně zvládne.

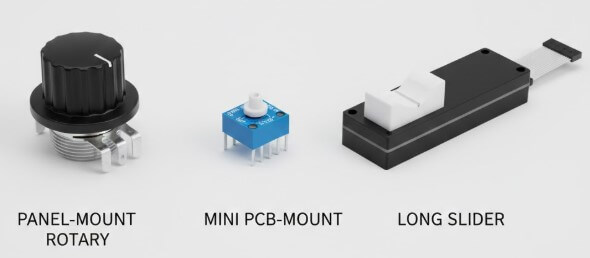

Hybridní tvary potenciometrů a možnosti uchycení
Hybridní potenciometry existují v různých tvarech a typech montáže, takže se vejdou do různých typů zařízení. Tvar karoserie a způsob upevnění ovlivňují, jak snadné je je nainstalovat, upravit a vyměnit.
Běžné mechanické styly
• Rotační, jednootáčkový – otáčky v krátkém úhlu pro jednoduchou kontrolu úrovně nebo polohy.
• Rotační, víceotáčkové otáčky – otáčí se mnohokrát pro přesnější nastavení hodnoty.
• Lineární posuvníky – pohybují se po přímce, aby byla pozice snadno viditelná.
• Montáž na panel – upevněná přes přední panel s závitovou pouzdrem a maticí.
• PCB-mount – přímo pájeno na desku plošných spojů jako průchodné nebo povrchové části.
Hybridní potenciometry vs. běžné potenciometry vs. rotační enkodéry
| Vlastnost/aspekt | Základní uhlíkový potenciometr | Hybridní potenciometr | Rotační enkodér |
|---|---|---|---|
| Metoda snímání | Posuvný kontakt na rezistivní pásce | Vylepšená rezistivní dráha plus dodatečné snímání | Optické nebo magnetické pulzy z rotujícího disku |
| Mechanické opotřebení | Časem se opotřebovává rychleji | Méně opotřebení: některé návrhy jsou téměř bezkontaktní | Velmi málo opotřebení; Žádná rezistivní stopa |
| Výstupní signál | Pouze analogový signál (plynulá změna napětí) | Analogový výstup, digitální výstup, nebo obojí | Pouze digitální pulzy nebo polohový kód |
| Linearita a stabilita | Střední přesnost a stabilita | Dobrá až vynikající přesnost a stabilnější během své životnosti | Velmi přesný stupňovitý výstup; velmi stabilní |
| Spojení mikrokontroléru | Potřebuje ADC pro čtení napětí | Často se připojuje přímo jako digitální nebo jednoduchý analogový vstup | Potřebuje další logiku nebo rozhraní pro čtení pulzů |
| Cena | Nízké | Medium | Střední až vysoká |
| Nejlepší padnutí | Jednoduché, levné ovládací knoflíky | Chytré, dlouhotrvající a přesné ovládání | Plně digitální řídicí systémy |
Spolehlivost hybridních potenciometrů a environmentální hodnocení
| Parametr | Hybridní rozsah | Co to znamená pro váš design |
|---|---|---|
| Mechanická životnost (cykly) | 1M–10M+ | Zvládá častý pohyb a úpravu |
| Provozní teplota | –40 °C až +125 °C (průmyslové/automobilové) | Může pracovat v horkých, studených i venkovních podmínkách |
| Teplota skladování | Podobný nebo širší než provozní | Lze bezpečně skladovat během přepravy a skladování |
| Odolnost proti rázům/vibracím | Uvedeno v datasheetu | Důležité při silném pohybu nebo nárazu |
| Drift nad životem | Nízká, často uváděná jako % plného rozsahu | Pomáhá to udržet výstup přesný po mnoho let |
Použití hybridních potenciometrů v různých odvětvích
Hybridní potenciometry v spotřební elektronice
Hybridní potenciometry nastavují hlasitost, tón, jas a ovládání hry s plynulým pocitem a nízkým šumem, přičemž udržují výkon stabilní v průběhu času.
Hybridní potenciometry v automobilových systémech
Ve vozidlech hybridní potenciometry sledují polohu plynu, úhel řízení a nastavení klimatizace (HVAC), přičemž používají bezkontaktní snímání, které zvládá teplo, vibrace a dlouhou životnost.
Hybridní potenciometry v průmyslové automatizaci
Hybridní potenciometry monitorují otáčky motoru a polohu ventilu nebo aktuátoru, poskytují přesnou zpětnou vazbu, která pomáhá udržovat řídicí systémy stabilní a spolehlivé.
Hybridní potenciometry v lékařském vybavení
V lékařských přístrojích hybridní potenciometry nastavují průtoky a úhly pohybu s vysokou přesností a nízkým driftem, což podporuje konzistentní provoz v čistém prostředí.
9,5 Hybridní potenciometry v letectví a obraně
Hybridní potenciometry pomáhají s nasměrováním antény a ladením radaru, spolehlivě fungují při nárazech, vibracích a velkých teplotních změnách.
9,6 Hybridní potenciometry v IoT a chytrých domácích zařízeních
V produktech chytré domácnosti hybridní potenciometry napájejí stmívače a motorové řízení a snadno se připojují k mikrokontrolérům pro lokální i vzdálené monitorování.

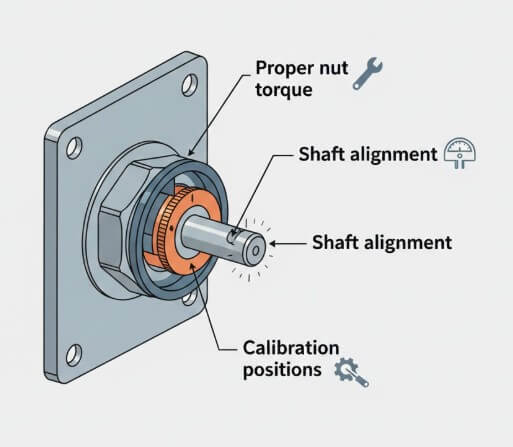

Tipy na instalaci a kalibraci hybridních potenciometrů
• Zarovnejte hybridní hřídel nebo posuvník potenciometru s částí, kterou pohybuje, a použijte flexibilní spojku, pokud je něco mírně mimo.
• Nepřetahujte matici panelu, aby se pouzdro neohnulo ani neprasklo.
• Udržujte vodiče krátké a mimo dosah vysokoproudových spínacích stop pro snížení šumu.
• Dát analogovým poměrovým výstupům pevnou, stabilní zemní referenci.
• Přidejte správné odpojovací kondenzátory k jakémukoliv vnitřnímu napájecím pinům IC, aby signál zůstal čistý.

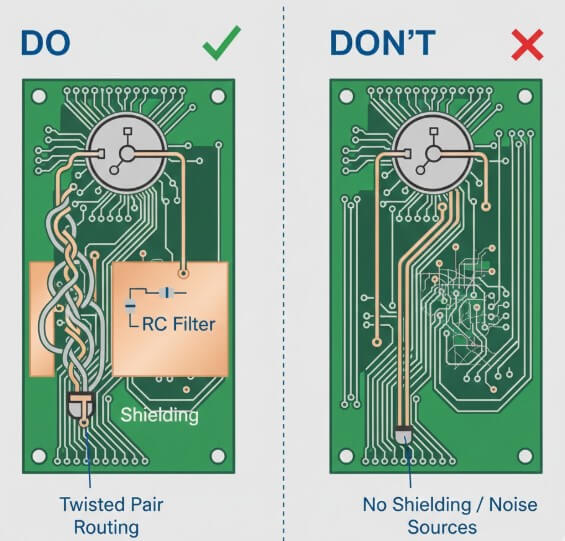

Hybridní potenciometrické EMC a koncovky integrity signálu
• Používejte kroucené párové vodiče pro dlouhé analogové vedení a držte je dál od motorových vedení a spínacích spojů.
• Přidat malé sériové rezistory a lokální odpojovací kondenzátory pro digitální spoje, jako jsou I²C nebo SPI.
• V hlučných oblastech použijte stíněné kabely a připojte stínění k zemi pouze na jednom konci.
• Přidat jednoduché RC filtry na analogové výstupy, pokud je potřeba dodatečná redukce šumu.
• Řídit se pokyny pro uspořádání a uzemnění z hybridního potenciometru pro digitální modely.
Průvodce diagnostikou hybridních potenciometrů
| Symptom | Možná příčina | Rychlé kontroly nebo opravy |
|---|---|---|
| Výstupní skoky nebo je šum | Slabé uzemnění, šum EMC, poškozené vodiče | Zkontrolujte zem, zkraťte kabely a přidejte jednoduché filtry |
| Mrtvé místo v pohybu | Opotřebovaná kolej, senzor mimo pozici | Zkontrolujte pohyblivé části, změřte odpor nebo výstup napříč pohybem |
| Výstup ustálený na jedné hodnotě | Přerušené spojení, bez proudu, chyba MCU | Zkontrolujte napájecí piny, zapojení a digitální nastavení/kód |
| Nesprávný rozsah nebo offset | Špatně zapojené piny, špatná kalibrace | Potvrďte pinout, opakujte kalibrační kroky |
| Výstupní drift s teplotou | Práce mimo povolené limity, samoohřev | Zkontrolujte teplotní hodnocení dílu, nižší výkon nebo snížení zatížení |
Závěr
Hybridní potenciometry spojují jednoduché analogové potenciometry a plně rotační enkodéry tím, že spojují mechanický pohyb s pokročilým snímáním a zpracováním signálů. Dobré výsledky závisí na přizpůsobení typu, rozsahu pohybu a elektrických parametrech pro daný úkol, kontrole teplotních a vibračních limitů a dodržování pevného zapojení, uzemnění, EMC a kalibračních kroků. S těmito body lze najít a napravit problémy jako hluk, drift nebo mrtvá místa jednoduchými kontrolami.
Často kladené otázky [FAQ]
Jak často bych měl servisovat hybridní potenciometr?
Žádný pevný rozvrh. Zkontrolujte montáž a zapojení při běžných kontrolách zařízení.
Může hybridní potenciometr sledovat rychlé pohyby?
Ano, pokud zůstaneš v rámci jeho jmenovité rychlosti hřídele a rychlosti aktualizace výstupu.
Kdy bych měl používat běžný potenciometr místo hybridního?
Používejte běžný potenciometr, když potřebujete nejnižší cenu a zvládnete více opotřebení a driftu.
Kdy je rotační enkodér lepší než hybridní potenciometr?
Enkodér používejte tehdy, když chcete jen digitální kroky, velmi vysoké rozlišení a žádný analogový výstup napětí.
Jaké vlastní možnosti mohu požádat pro hybridní potenciometr?
Můžete si objednat vlastní kužel, západky, koncové dorazky, konektory, pinouty a digitální škálování.
Jak rychle otestovat hybridní potenciometr v prototypu?
Projděte plným zdvihem několikrát, testujte na teplotě a za studena, lehce vibrujte v sestavě a sledujte skoky nebo drifty ve výstupu.
