Ztráta hysterezy v transformátoru je energie přeměněná na teplo v jádru, když se střídavé magnetické pole přepíná a magnetické domény se pohybují kolem B–H smyčky každý cyklus. Záleží na materiálu, frekvenci, hladině toku a teplotě. Tento článek podrobně vysvětluje příčiny, základní materiály, rovnice, systémové efekty, testování, modelování a způsoby, jak snížit ztráty způsobené hysterezí.
Ztráta hysterezy v transformátoru
Ztráta hysterezí v transformátoru je elektrická energie, která se při změně směru střídavého napětí mění na teplo uvnitř magnetického jádra. Jak proud přechází na kladnou a zápornou, magnetické pole v jádru se také přepíná tam a zpět. Malé magnetické oblasti uvnitř jádra se musí během každého cyklu pohybovat a znovu zarovnávat, a tento pohyb není dokonale plynulý. Kvůli tomu se část energie ztrácí jako teplo pokaždé, když se pole obrátí.
Tato ztráta je přítomna i při odpojení transformátoru, takže stále odebírá energii a plýtvá energií. Ztráta hysterezí snižuje účinnost transformátoru, zvyšuje spotřebu energie při nezatížení a zvyšuje teplotu jádra. Úroveň ztráty hysterezy ovlivňuje velikost jádra, výběr materiálů jader a množství chlazení potřebného k bezpečnému provozu transformátoru.
Magnetické domény a ztráta hysterezí

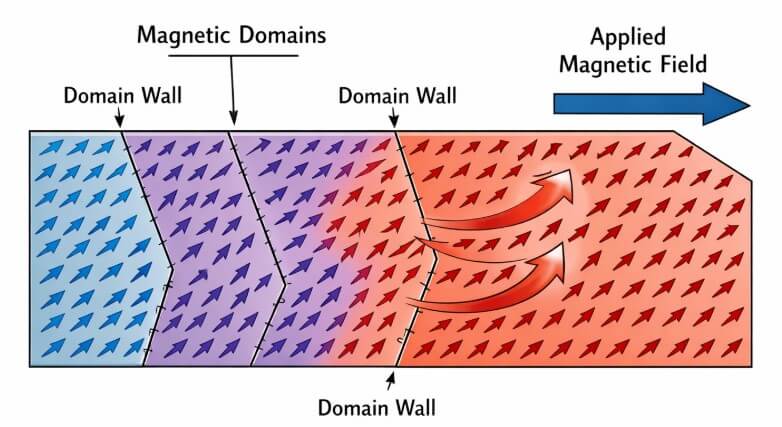

Uvnitř magnetického jádra transformátoru je materiál tvořen mnoha drobnými oblastmi nazývanými magnetické domény. Hranice mezi doménami se nazývají doménové zdi. Tyto stěny se nepohybují volně, protože jsou omezeny nedokonalostmi uvnitř materiálu. Pokaždé, když se směr střídavého pole změní, je potřeba dodatečná energie k pohybu těchto doménových stěn. Tato přebytečná energie se v jádru přemění na teplo a stane se součástí ztráty hysterezy v transformátoru.
B–H smyčka a ztráta hysterezy v jádrech transformátoru

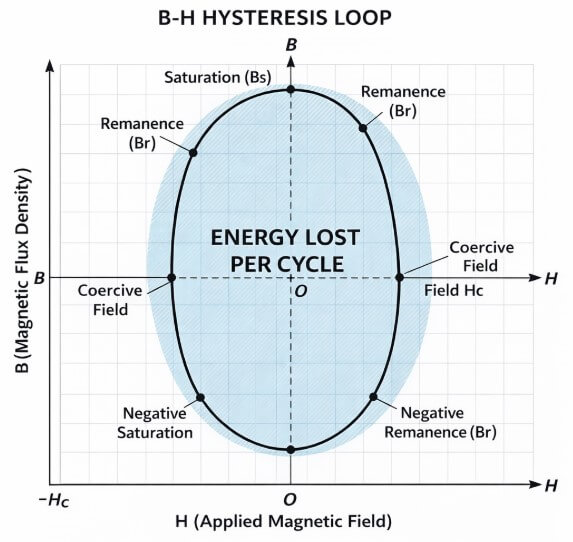

B–H smyčka je graf, který ukazuje, jak se magnetická hustota toku B v jádru transformátoru mění, když intenzita magnetického pole H prochází jedním plným AC cyklem. Jak střídavý proud stoupá, klesá a obrací se, bod na tomto grafu se pohybuje po uzavřené smyčce místo toho, aby sledoval jednu přímku. Tvar a velikost této smyčky určují, jak se jádro chová a kolik energie se ztrácí jako teplo kvůli hysterezi.
Základní části B–H smyčky
• Saturační oblast: Když je H velmi vysoká, B se jen mírně zvyšuje, což znamená, že jádro je nasycené.
• Remanence (Br): Když se H vrátí na nulu, B není nula, což ukazuje, že jádro si udržuje určitou magnetizaci.
• Nátlakové pole (Hc): Toto je zpětná hodnota H, která je potřeba k opětovnému snížení B na nulu.
• Oblast smyčky: Oblast uvnitř smyčky představuje energii ztracenou v jádru během každého cyklu; větší plocha znamená vyšší ztrátu hysterezeze.
Steinmetzova rovnice pro ztrátu hysterezy
Ph = kh f B nmax V
| Symbol | Význam |
|---|---|
| (*ph*) | Ztráta hysterezy (W) |
| (*kh*) | Konstanta závisí na materiálu jádra |
| (*f*) | Střídavá frekvence (v hertzech, Hz) |
| (*B nmax*) | Maximální hustota toku v jádru (v Tesle, T) |
| (*n*) | Steinmetzův exponent (typicky > 1) |
| (*V*) | Objem jádra (m³) |
Materiály jádra transformátoru a ztráty hysterezy
Zrnitě orientovaná křemíková ocel
• Má úzkou hysterezní smyčku v jednom hlavním směru
• Snižuje ztrátu hysterezie v tomto směru při frekvenci elektrického vedení
Neorientovaná elektrická ocel
• Má rovnoměrnější magnetické vlastnosti ve všech směrech
• Vykazuje mírně vyšší ztrátu hysterezeze, ale funguje dobře, když se tok mění směrem v jádru
Ferrites (MnZn, NiZn)
• Mají velmi nízkou hysterezi a ztráty vířivých proudů při vysokých frekvencích
• Pomoci udržet ztrátu hysterezy menší u vysokofrekvenčních transformátorů
Amorfní a nanokrystalické slitiny
• Mají velmi úzké hysterezní smyčky
• Zajištění velmi nízké ztráty hysterezy pro energeticky efektivní provoz
Tyto materiály jsou zvláště důležité u vysokofrekvenčních transformátorů, o kterých je diskutováno v části 9.
Provozní podmínky ovlivňující ztrátu hysterezy

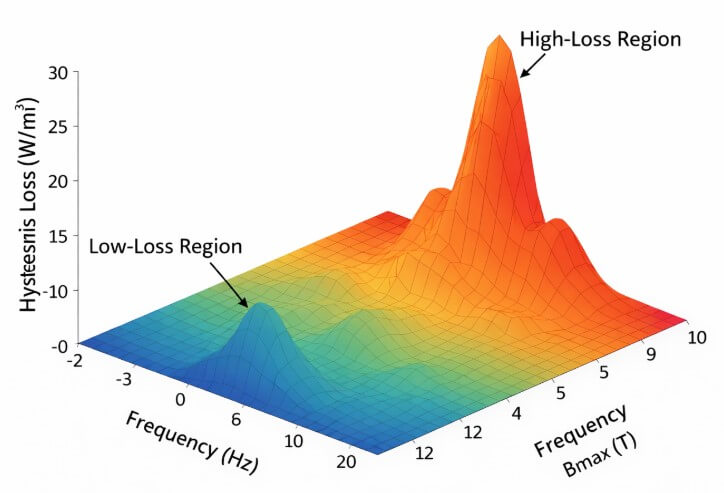

Frekvence
S rostoucí frekvencí se magnetické pole v jádru mění směr více krát za sekundu. Každý flip způsobuje určitou ztrátu energie, takže více flipů za sekundu znamená větší ztrátu hystereze.
Maximální hustota toku (Bmax)
Vyšší Bmax zvětšuje plochu smyčky, což zvyšuje ztrátu hysterezy a může přiblížit jádro k saturaci.
Teplota
Teplota ovlivňuje, jak snadno se magnetické domény uvnitř jádra pohybují. V závislosti na materiálu může ztráta jádra s teplotou růst nebo klesat, proto jsou potřeba data z materiálu, abychom věděli, jak se ztráta hysterezy chová.
Ztráta hysterezy vs. jiné ztráty transformátoru
| Typ ztráty | Kde se to děje | Hlavní příčina | Záleží hlavně na |
|---|---|---|---|
| Hysteréze | Jádro | Magnetické domény se přesměrují každý AC cyklus | Frekvence, maximální tok *B**max*, materiál jádra |
| Vířící proud | Jádro | Proudy indukované v kovovém jádru změnou toku | Frekvence²,*B**max*², tloušťka jádra |
| Měď (I²R) | Vinutí | Proud protékající odporem ve vodiči | Zátěžový proud, odpor vodičů |
| Bloudění/únik | Jádro/vzdušný prostor | Magnetický tok, který nespojuje všechna vinutí | Tvar jádra, rozestupy a rozložení |
Systémové účinky ztráty hysterezy v transformátorech

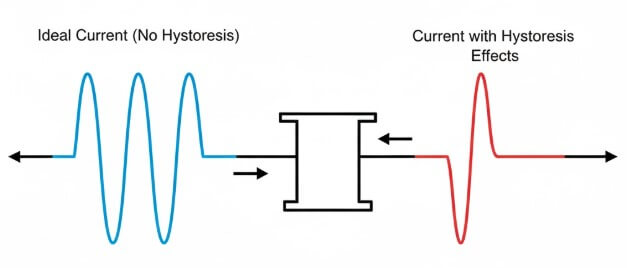

Ztráta hysterezy v transformátoru také mění jeho chování v elektrickém systému. Způsobuje vyšší spotřebu energie bez zátěže, takže transformátor odebírá více energie ze zdroje, i když nenapájí žádnou zátěž. Magnetizační proud se zkresluje a méně připomíná hladkou sinusovou vlnu, což způsobuje, že jeho tvar je nerovnoměrnější. Tento nerovnoměrný proud přidává další frekvenční složky nazývané harmonics, což zvyšuje obsah harmonických a celkové harmonické zkreslení (THD) v systému. Současně se větší část proudu stává reaktivní místo užitečné, což snižuje účiník a znamená, že méně proudu skutečně pracuje.
Ztráta hysterezy v jádrech vysokofrekvenčních transformátorů

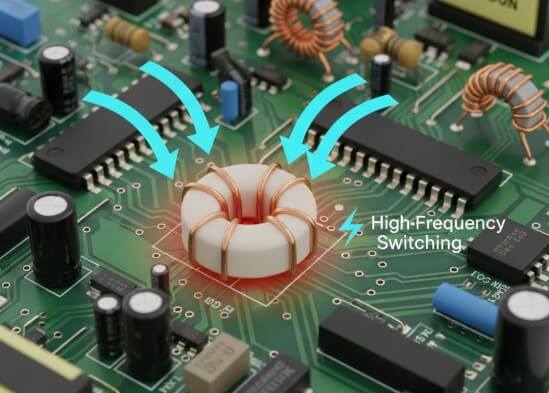

V mnoha moderních obvodech jsou transformátory malé části namontované na desce plošných spojů a pracují na vysokých frekvencích, často v desítkách nebo stovkách kilohertzů. Při těchto vyšších frekvencích je ztráta hysterezie v jádru důležitější, protože magnetické pole v jádru mění směr mnohokrát za sekundu. V tomto případě se používají feritová jádra, protože pomáhají udržovat ztráty hysterezy a vírné proudy nižší při vysokých frekvencích.
Maximální hustota toku, často zapisovaná jako Bmax, je pečlivě omezena, aby ztráta jádra zůstala v bezpečných mezích a jádro se nepřehřívalo. Křivky ztrát jádra uvedené pro materiál se používají k odhadu, kolik celkové ztráty jádra, včetně ztráty hysterezí, nastane při dané frekvenci a úrovni toku. Protože tyto transformátory jsou umístěny blízko jiných částí na desce plošných spojů, teplo z hysterezní ztráty ovlivňuje místní teplotu a může ovlivnit spolehlivost práce blízkých součástek.
Modelování ztráty hysterezí v simulaci obvodů

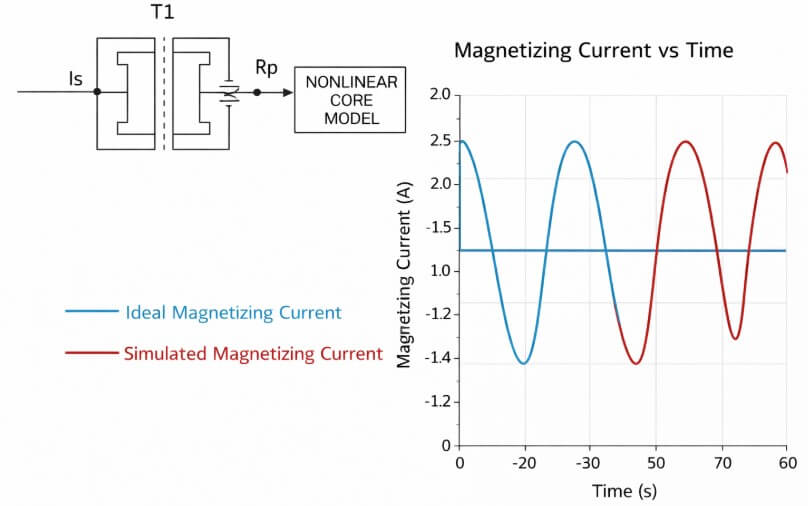

V simulaci obvodů je ztráta hystereze v jádru transformátoru reprezentována jednoduchými modely, které stále zachycují hlavní efekty. Jednou základní metodou je použití rezistoru paralelně s magnetizační indukčností, takže tento rezistor reprezentuje výkon ztracený jako teplo v jádru ve zvoleném pracovním bodě. Pokročilejší modely používají nelineární B–H křivky, jako jsou Jiles–Athertonovy nebo Preisachovy modely, které sledují skutečný tvar hysterezní smyčky a zvyšují přesnost výsledků v časové oblasti.
Další běžnou metodou je použití behaviorálních bloků založených na Steinmetzově procesoru, kde se ztráta jádra vypočítá z průběhu toku pomocí rovnic typu Steinmetz a poté se přidá do obvodu jako prvek rozptylující výkon. Tyto přístupy pomáhají ukázat, jak ztráta hysterezí ovlivňuje proud, napětí a zahřívání v simulovaném transformátoru.
Měření ztrát hysterezí v jádrech transformátorů
Testy materiálů (Epsteinův rám nebo jednolistý)
Pás nebo list materiálu jádra se umístí do speciálního testovacího zařízení a pohání se známým střídavým polem. B–H smyčka se zaznamenává a vypočítá se ztráta jádra na jednotku objemu.
Test toroidálního jádra
Vinutí je umístěno na prstencovitém (toroidním) jádru a napájeno zvoleným napětím a frekvencí. Vstupní výkon se měří a ztráta I²R vinutí se odečítá, aby se zjistila celková ztráta jádra, která zahrnuje ztrátu hysterezy.
Testy transformátorů s otevřeným obvodem
Primární vinutí transformátoru je napájeno na své jmenovité napětí, zatímco sekundární vinutí zůstává otevřené. Energie odebíraná ze zdroje je převážně ztráta jádra, což je součet ztrát hysterezí a ztrát vířivých proudů.
Frekvenční a napěťové přehledy
Test se opakuje na různých frekvencích a úrovních napětí. Sledování měřených změn ztrát pomáhá ukázat, kdy je ztráta hysterezí potřeba a kdy se ztráta vířivých proudů stává větší částí celkových ztrát.
Závěr
Ztráta hysterezy vzniká opakovaným pohybem magnetických domén, když jádro cykluje kolem své B–H smyčky, čímž se část vstupního výkonu mění na teplo i při nulové zátěži. Jeho velikost závisí na materiálu jádra, frekvenci, hustotě toku a teplotě. Při správném modelování, měření a výběru materiálů a návrhu lze ztrátu hysterezy omezit a kontrolovat.
Často kladené otázky [FAQ]
Jak ztráta hysterezí ovlivňuje životnost transformátoru?
Udržuje jádro horké po dlouhou dobu, což urychluje stárnutí izolace a může zkrátit životnost transformátoru.
Jak souvisí ztráta hysterezie s náběhovým proudem?
Díky B–H smyčce a zbytkové magnetizaci může jádro při zapnutí dosáhnout téměř saturace, což způsobuje velmi vysoký náběhový proud na krátkou dobu.
Mění tvar jádra ztrátu hysterezí?
Ano. Toroidální jádra mají nižší ztrátu hysterezy než jádra E–I, protože magnetická dráha je hladší a rovnoměrnější.
Jak ztráta hysterezy ovlivňuje náklady na energii u transformátorů s neustálým zapnutím?
Funguje jako stálý odběr energie bez zátěže, což zvyšuje roční spotřebu energie a chlazení i při nízkém výkonu.
Může stres nebo stárnutí zvýšit ztrátu hystereze?
Ano. Mechanické napětí, vibrace a opakované zahřívání a ochlazování mohou narušit jádrovou strukturu, rozšířit smyčku B–H a časem zvýšit ztráty hystereze.
