Napájecí kabely mohou vypadat jednoduše, ale správný konektor a hodnocení kabelu přímo ovlivňují bezpečnost, dostupnost a kompatibilitu; zejména v IT a rackových prostředích. Tento článek vysvětluje, jak rozhraní IEC 60320 C13 a C14 spolupracují a proč je kombinace C14 na C13 tak běžná. Naučíte se také správně vybírat, instalovat a udržovat kabely.

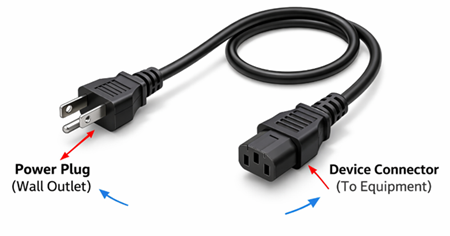

Přehled napájecího kabelu
Napájecí kabel je elektrický kabel používaný k dodávání síťového napájení ze zásuvky nebo rozvodné jednotky (PDU) do spotřebiče nebo zařízení. Obvykle má na jednom konci konektor pro zdroj napájení a konektor na druhém konci, který se spojuje s napájecím vstupem zařízení.

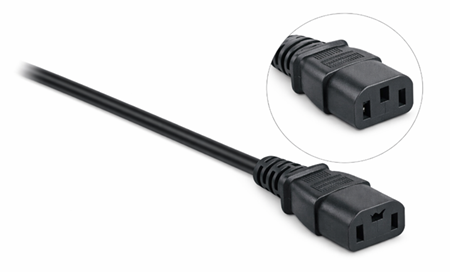

Porozumění napájecímu kabelu C13
Napájecí kabel C13 je napájecí kabel, který využívá konektor IEC 60320 C13 samičího konektoru, označený třemi obdélníkovými otvory, navržený tak, aby se spojil s přívodem zařízení C14 pro napájení střídavým proudem. Jedná se o standardizovaný formát konektoru, což znamená, že stejný konec C13 může pasovat do jakéhokoliv zařízení, které má odpovídající vstup C14. Konektor C13 je běžně dimenzován až na 10A při 250V (v závislosti na kabelu a regionálních schváleních). Díky této standardizaci je široce používán pro mnoho běžných elektronických a IT zařízení, která vyžadují stabilní připojení k AC napájení.

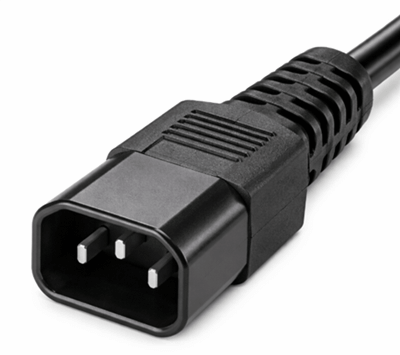

Zkoumání napájecího konektoru C14
Napájecí konektor C14 je standardizovaný samčí konektor IEC 60320 se třemi odkrytými piny, nejčastěji zabudovaný v zařízení jako vstup střídavého proudu. Je navržen tak, aby se spojil s konektorem C13 samice, aby přijímal napájení z odpojitelné napájecí kabely. Jako definovaný typ konektoru označuje "C14" tvar vstupu/rozhraní a uspořádání pinů, nikoli konkrétní kabel. Při běžném použití je C14 místem připojení na straně zařízení, kde do zařízení vstupuje síťové napájení.

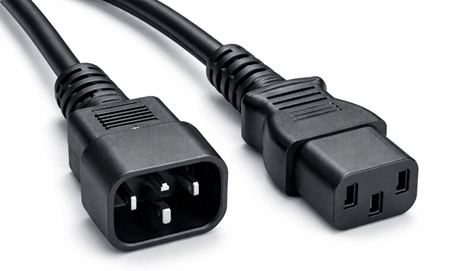

Rozdíly mezi kabelem C13 a C14
| Kategorie | C13 | C14 |
|---|---|---|
| Typ a funkce konektoru | Samičí konektor připojený k napájecímu kabelu | Samčí nasávání namontované na zařízení |
| Zaměnitelnost | Připojuje se pouze k C14 | Připojuje se pouze k C13 |
| Tvar a design | Tři obdélníkové sloty | Tři kolíky (dva ploché, jeden uzemňovací kolík) |
| Uzemnění | Přijímá zemnící pin z C14 | Obsahuje zemnící pin pro ochranu před poruchou |
| Typické elektrické hodnocení (IEC 60320) | Až 10A, 250V AC | Až 10A, 250V AC |
| Umístění instalace | Na kabelovém konci | Zabudované v šasi zařízení |
| Fyzická konstrukce | Tloušťka kabelu závisí na průměru vodiče (AWG) a kvalitě izolace | Konstrukce vstupu pevně; tloušťka kabelu určená proudovou kapacitou a prostředím |
| Hlavní role | Zajišťuje napájení ze zásuvky do zařízení | Přijímá napájení z kabelu C13 do zařízení |
Aplikace napájecích konektorů C13 a C14

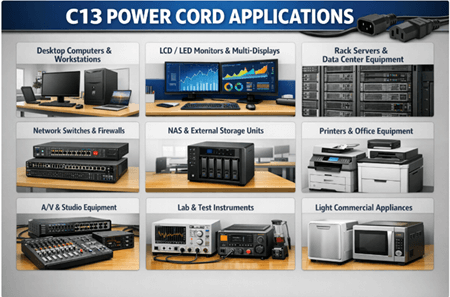

Napájecí kabel C13
Napájecí kabely C13 se široce používají k napájení střídavým proudem zařízení, která mají vstup C14. Nejčastěji se vyskytují v IT, kancelářských a lehkých komerčních prostředích, kde standardizované, odnímatelné napájecí kabely usnadňují instalaci a výměnu.
• Stolní počítače a pracovní stanice pro každodenní kancelářské a komerční použití
• LCD/LED monitory a displeje, včetně multimonitorových systémů
• Rackové servery (typické standardní zátěže), kde stačí kabely třídy 10A
• Síťové přepínače, routery a firewally ve skříních, rackech a malých datových místnostech
• NAS a externí úložné skříně používané pro zálohy a sdílené úložiště
• Tiskárny, kopírky a běžné kancelářské vybavení využívající odpojitelné napájecí kabely
• A/V zařízení, jako jsou zesilovače, mixážní pulty, vysílací příslušenství a studiové vybavení s IEC vstupy
• Laboratorní a testovací přístroje jako jsou stolní přístroje, analyzátory a měřicí nástroje využívající standardizované AC vstupy
• Lehké komerční spotřebiče, které spoléhají na odnímatelné IEC kabely pro snadnou údržbu a výměnu

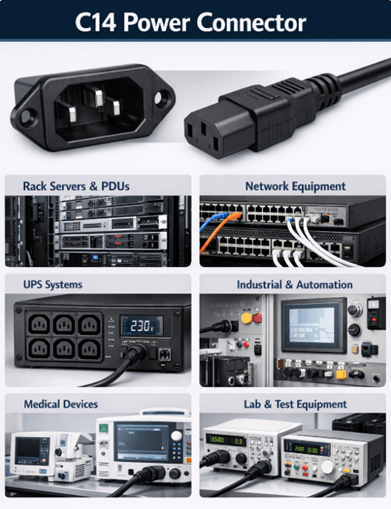

Napájecí konektor C14
Konektory C14 jsou obvykle zabudovány do šasi zařízení jako samčí vstup, který přijímá napájení z kabelu C13. Běžně uvidíte vstupy C14 na zařízeních určených pro rackové použití, standardizované kabely a snadnou výměnu kabelů.
• Serverové napájecí zdroje a rackové servery (běžně zařízení 1U–4U), kde jsou IEC vstupy běžné
• Podnikový síťový hardware včetně switchů, routerů a bezpečnostních zařízení v rackových nasazeních
• Jednotky pro rozvod energie (PDU) a rackové napájecí zařízení, které distribuují energii mezi více zařízeními
• UPS systémy (mnoho modelů zahrnuje vstupy/výstupy C14 v závislosti na konfiguraci a regionu)
• Průmyslové ovládací panely a automatizační zařízení, kde standardizovaný vstup do podvozku zlepšuje servisovatelnost
• Lékařská a laboratorní zařízení, která vyžadují vyměnitelné, standardizované napájecí kabely pro údržbu a bezpečnostní kontroly
• Laboratorní napájecí zdroje a přístrojové podvozky používané v testovacích stolech a měřicích sestavách
Jak vybrat správný napájecí kabel C14 a C13
Ověření napětí a proudu
Začněte tím, že si ověříte, že hodnocení kabelu splňuje nebo překračuje požadavky vašeho zařízení. Mnoho standardních kabelů IEC C14–C13 je běžně dimenzováno až na 10A při 250V, a překročení limitů kabelu může způsobit přehřátí, poškození izolace nebo předčasné selhání. Správně hodnocený kabel udržuje stabilní dodávku energie a chrání jak kabel, tak zařízení při dlouhodobém používání.
Zkontrolujte průměr vodiče (AWG)
Průměr vodiče určuje, jaký proud může kabel bezpečně unést. Nižší AWG znamená silnější vodič, což snižuje odpor, je pod zátěží chladnější a minimalizuje pokles napětí. To je nejdůležitější u zařízení, která pracují nepřetržitě – jako jsou servery, spínače a rackové zařízení – kde poddimenzované vodiče mohou vést k nadměrnému přehřívání a nespolehlivosti.
Výběr správného typu pláště kabelu pro prostředí (SJT vs. SOOW)
Typ kabelu si nastavte podle místa, kde se bude použít. SJT je obvykle vhodná pro kanceláře a lehké komerční prostory s kontrolovanými podmínkami a minimálním mechanickým zatížením. SOOW je navržen pro náročnější prostředí, s odolnější bundou navrženou pro vystavení oleji, vlhkosti, oděru a změnám teploty. Správná volba pláště zvyšuje odolnost a snižuje bezpečnostní rizika při náročných instalacích.
Výhody používání C14 a C13
• Zjednodušená správa kabelů: Protože C14 a C13 jsou standardizované, pomáhají snižovat nepořádek v kabelech a udržovat stojany a pracovní prostory čisté a uspořádané.
• Spolehlivé dodávání energie: Bezpečné připojení mezi C14 a C13 podporuje stabilní, konzistentní přenos energie pro kompatibilní zařízení.
• Nižší riziko výpadků: Standardní kompatibilita umožňuje rychlejší výměnu kabelů, obnovení napájení a řešení problémů během údržby.
• Snadná škálovatelnost: Můžete přidávat, přesouvat nebo překonfigurovat zařízení v rackech rychleji, aniž byste měnili celkové nastavení napájení.
• Mezinárodní kompatibilita: Standardní design IEC a společné označení 10A, 250V činí tyto konektory široce použitelnými v mnoha regionech a prostředích.
• Lepší proudění vzduchu v hustých zařízeních: Čistší vedení kabelů snižuje ucpání, což pomáhá chladicím systémům efektivněji pohybovat vzduchem.
• Zjednodušená údržba: Strukturované rozložení napájení urychluje, zvyšuje bezpečnost a řízení inspekcí, modernizací a rozšiřování.

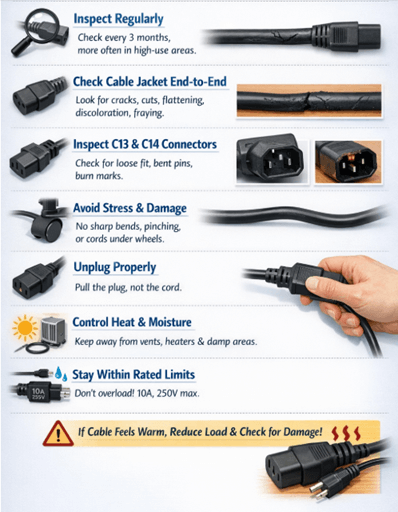

Tipy na údržbu napájecích kabelů C13 a C14
Pro prodloužení životnosti a udržení bezpečnosti provozu:
• Pravidelně kontrolovat: Kontrolovat kabely alespoň každé 3 měsíce, častěji v místech s vysokou zatížeností, jako jsou serverovny, dílny nebo sdílené kanceláře.
• Zkontrolujte obal kabelu od začátku ke konci: Hledejte praskliny, řezy, zploštění, zbarvení nebo třepení – zejména v blízkosti míst odlehčení napětí u každého konektoru.
• Zkontrolujte oba konce (C13 a C14): Sledujte volnost, ohnuté kolíky, roztavený plast, známky spálení nebo nestabilní usazení při zapojení do vstupu/zásuvky.
• Předcházet namáhání a poškození: Vyhnout se ostrým ohybům, skřípání a neustálému napětí. Netahejte kabely pod kolečky židlí, skrz mezery ve dveřích nebo pod těžkou technikou. Při odpojování vytáhni tělo konektoru, ne kabel.
• Kontrola vystavení teplu a vlhkosti: Udržujte kabely mimo horké výfukové otvory, topení, přímé sluneční světlo a vlhké podlahy či mokré plochy.
• Zůstaňte v mezích jmenovitých hodnot: Nepřekračujte jmenovitý výkon kabelu (běžně 10A, 250V pro standardní C13/C14). Pokud je kabel nebo konektor při používání teplý, snižte zátěž a zkontrolujte špatný kontakt, poškozené konektory nebo poddimenzovaný kabel kabelu.

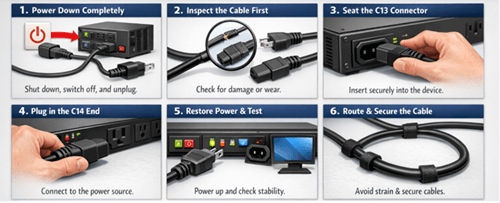

Krok za krokem tipy na instalaci napájecích kabelů C13 a C14
• Úplné vypnutí: Správně vypněte zařízení, vypněte PDU/UPS (pokud je k dispozici) a odpojte ze zásuvky, abyste se vyhnuli provozu živého připojení.
• Nejprve zkontrolujte kabel: Zkontrolujte celý kabel, zda není přetržený, prasklý nebo roztřepený. Zkontrolujte oba konektory na uvolněné kryty, ohnuté kontakty nebo zabarvení teplem. Pokud něco vypadá poškozeně, vyměňte kabel.
• Pevně usadit konektor C13: Správně zarovnat C13 s vstupem C14 zařízení a pevně jej zatlačit, dokud není plně zasazený. Těsné usazení pomáhá předcházet přerušovanému napájení, jiskřivání a hromadění tepla.
• Zapojte konec C14 do zdroje napájení: Vložte C14 do kompatibilní IEC zásuvky na PDU, UPS nebo jiném schváleném napájecím rozhraní. Ujistěte se, že sedí správně a nekolísá se.
• Obnovení napájení a potvrzení stability: Znovu připojit hlavní napájení, zapnout zdroj a zapnout zařízení. Ověřte normální spuštění a ujistěte se, že spojení zůstává stabilní během provozu.
• Správně vést a zajistit kabel: Vyhněte se ostrým ohybům, sevřením a horkým povrchům. Nechte mírnou volnost pro úlevu od napětí a kabel upevněte Velcro pásky nebo svazky, abyste snížili riziko vytažení a zakopnutí.
Nikdy nenucujte konektory do špatného portu. Použijte kabel se správným označením pro zátěž a vyhněte se přetížení obvodů – zvlášť když více zařízení sdílí stejnou PDU nebo zásuvku.

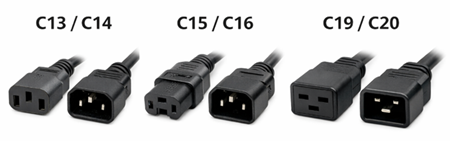

C13/C14 vs jiné typy IEC konektorů
| Aspekt | C13 / C14 | C15 / C16 | C19 / C20 |
|---|---|---|---|
| Pohlaví konektoru (kabel / zařízení) | C13 = Samice (kabel) / C14 = Samčí vstup (zařízení) | C15 = Samice (kabel) / C16 = Samčí vstup (zařízení) | C19 = Samice (kabel) / C20 = Samčí vstup (zařízení) |
| Typický proud / napěťové hodnocení* | Typicky 10A @ 250V (liší se podle regionu/specifikace) | Běžné 10A @ 250V (často určené pro vyšší teploty) | Commonly16A @ 250V |
| Klíčový fyzikální rys | Standardní tvar "počítačové síly"; Obecné | Zářezová/"klíčová" konstrukce vs C13/C14 pro podporu vyššího tepla | |
| Větší, těžší tělo konektoru než C13/C14 | |||
| Běžné případy použití | Stolní počítače, monitory, tiskárny, malé servery, síťové switche, mnoho kancelářských/IT zařízení | Elektrické konvice, některé spotřebiče s horkým chodem, určité topné zařízení | Výkonné servery, blade serverové šasi, podnikové sítě, PDU, UPS systémy |
| Proč bys si to vybral | Nejlepší univerzální volba pro každodenní vybavení, kde stačí standardní teplota + střední výkon | Vyberte si, kdy je vstup zařízení navržen pro vyšší provozní teploty, což snižuje riziko související s teplem | Vyberte zařízení s vyšším odběrem proudu, kde může být C13/C14 poddimenzovaný |
Běžné chyby při výběru napájecích kabelů C13 a C14
| Běžná chyba | Proč je to problém | Nejlepší postupy / Jak se tomu vyhnout |
|---|---|---|
| Ignorování limitů proudu | Většina standardních kabelů C13/C14 má obvykle hodnocení 10A, 250V. Přetížení může způsobit přehřátí, poškození izolace a riziko požáru. | Zkontrolujte skutečný odběr proudu zařízení a udržujte kabel a zátěž v jeho jmenovitých limitech. |
| Výběr špatného průměru vodiče (AWG) | Tenčí drát zvyšuje odpor, což vede k poklesu napětí a hromadění tepla – zejména při nepřetržitém provozu. | Sladit AWG s zatížením a pracovním cyklem: 18 AWG (lehčí zatížení), 16 AWG (kontinuální/střední zatížení), 14 AWG (těžší zatížení). |
| Přehlížení environmentálních podmínek | Kryty s krytím pro vnitřní potřeby mohou praskat nebo selhávat v důsledku tepla, vlhkosti, oleje nebo mechanického zatížení, což snižuje bezpečnost a životnost. | Vyberte izolaci pro životní prostředí: SJT pro kancelářské nebo lehké použití; SÉV pro olej/vlhkost a náročnější průmyslové podmínky. |
| Výběr špatného regionálního typu zásuvky | C13/C14 definuje pouze konektor na straně zařízení; Nesourodá zásuvka může vynutit nebezpečné použití adaptéru nebo zabránit připojení. | Potvrďte oba konce: stranu C13/C14 a správný regionální konektor (např. NEMA, Schuko, UK). |
| Používání příliš dlouhých kabelů | Delší výběhy zvyšují odpor a pokles napětí; Větší vůle v rackech může blokovat proudění vzduchu a zhoršit správu kabelů. | Použijte co nejkratší praktickou délku pro čistší vedení vody, lepší proudění vzduchu a menší pokles tepla/napětí. |
| Ignorování certifikace a souladu | Necertifikované kabely mohou selhat v požadavcích na izolaci, uzemnění nebo požární odolnost a mohou způsobit problémy s odpovědností či zárukou. | Kupujte od důvěryhodných dodavatelů a hledejte známky jako UL, RoHS a relevantní místní schválení. |
| Vynucení nekompatibilních konektorů | Podobně vypadající typy IEC (např. C15, C19) nejsou zaměnitelné; Forcing může poškodit vstupy/konektory a vytvořit nebezpečí. | Před instalací ověřte typ konektoru; Nikdy nenucujte konektor, který nesedí hladce. |
| Nedostatek pravidelné kontroly kabelů | Opotřebení může být skryto: roztřepená izolace, uvolněné konektory nebo ohnuté zemnící piny mohou způsobovat přerušovaná napájení nebo bezpečnostní rizika. | Provádějte pravidelné kontroly (zejména v oblastech s vysokým zatížením): hledejte poškození, volnost, zabarvení tepla a ohnuté kolíky; Vyměňte, když je potřeba. |
Závěr
Výběr napájecího kabelu C14 a C13 není jen o sladění tvarů; Jde o výběr správného hodnocení, tloušťky drátu, typu pláště a certifikované kvality zpracování pro dané prostředí. Při správné specifikaci a instalaci tyto standardizované IEC konektory zjednodušují distribuci napájení v racku, zlepšují správu kabelů a snižují riziko výpadků. Dodržujte bezpečnostní, dodržování předpisů a údržbové kroky, abyste zařízení udrželi spolehlivé a bezpečné napájení.
Často kladené otázky [FAQ]
Q1. Mohu použít napájecí kabel C13 pro servery s vysokým výkonem nebo blade systémy?
Ne vždy. Standardní kabely C13/C14 jsou obvykle dimenzovány na 10A při 250V, což je vhodné pro většinu stolních počítačů, monitorů a malých serverů. Naopak výkonné servery, blade šasi nebo podnikové vybavení mohou vyžadovat konektory C19/C20 s kapacitou 16A a více. Vždy si ověřte vstupní proud zařízení před výběrem kabelu.
Q2. Co se stane, když použiju podceňovaný napájecí kabel C13/C14?
Použití kabelu s nedostatečnou proudovou kapacitou může způsobit přehřátí, poruchu izolace, roztavení konektoru a potenciální požární riziko. Může také vést k přerušovaným výpadkům napájení nebo výpadku zařízení. Aby se předešlo poškození, přizpůsobte proud kabelu a průřez vodiče (AWG) požadavkům zařízení na kontinuální zátěž.
Q3. Jsou všechny napájecí kabely C13 až C14 stejné kvality?
Ne. Ačkoliv je tvar konektoru standardizován podle IEC 60320, kvalita zpracování se liší podle výrobce. Rozdíly zahrnují čistotu mědi, přesnost měření drátů, tloušťku izolace, kvalitu lišt a dodržování certifikace. Výběr kabelů s certifikací UL a správně hodnocených od renomovaných dodavatelů zajišťuje bezpečnější a delší trvanlivost.
Q4. Jak dlouhý může být napájecí kabel C14 na C13, aniž by způsobil pokles napětí?
Délka kabelu ovlivňuje odpor a stabilitu napětí. Pro typické 10A zátěže jsou ideální kratší délky (1–3 metry) v rackových zařízeních. Příliš dlouhé kabely zvyšují odpor, hromadění tepla a nepořádek. V datových centrech s vysokou hustotou zlepšuje volba nejkratší praktické délky průtok vzduchu, efektivitu a spolehlivost.
Q5. Mohu zapojit konektor C13 do vstupu C15 nebo C19?
Ne. Ačkoliv některé konektory mohou vypadat podobně, nejsou zaměnitelné. C13 se vejde pouze na vstup C14. Konektory C15 jsou nastaveny pro aplikace při vyšších teplotách, zatímco konektory C19/C20 jsou větší a navrženy pro vyšší proudové zatížení. Nucené nesouladové spojky mohou poškodit zařízení a představovat bezpečnostní rizika.
