IPC-A-610 slouží jako celosvětově uznávaný standard pro hodnocení kvality a přijatelnosti elektronických sestav. Definováním jasných vizuálních a řemeslných kritérií pomáhá standardizovat inspekci napříč odvětvími a typy produktů. Od pájených spojů a umístění komponent až po čistotu a označování standard stanovuje měřitelné požadavky, které podporují spolehlivost, výkon a konzistentní výrobní výsledky při výrobě montáže PCB.
Přehled standardu IPC-A-610
IPC-A-610 definuje požadavky na přijatelnost elektronických sestav. Stanovuje vizuální a řemeslná kritéria pro hodnocení pájených spojů, umístění součástek, stavu PCB, čistoty, označování a ochranných nátěrů. Standard poskytuje celosvětově uznávaná inspekční pravidla, která podporují konzistentní kvalitu a funkční výkon v sestavách desek plošných spojů (PCBA).
IPC-A-610, poprvé uvedený v roce 1983, byl několikrát revidován, aby odrážel pokroky ve výrobě elektroniky. Nejnovější verze, IPC-A-610 Revision J, byla publikována v březnu 2024. Jeho cílem zůstává konzistentní: jasně definovat požadavky na přijetí hotových elektronických sestav.

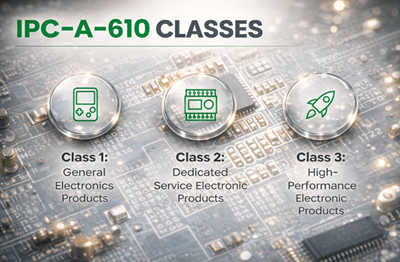

Přijímací třídy IPC-A-610
IPC-A-610 definuje tři produktové třídy na základě očekávání spolehlivosti a zamýšleného použití.
Třída 1 – Obecné elektronické produkty
Platí to pro spotřební produkty, kde je základní funkčnost primárním požadavkem. Drobné kosmetické vady jsou povoleny, pokud není ovlivněn výkon.
Třída 2 – Specializované servisní elektronické produkty
Platí pro produkty, které vyžadují spolehlivý provoz a prodlouženou životnost. Drobné vizuální podmínky mohou být povoleny, pokud je zachována elektrická a mechanická integrita.
Třída 3 – Vysoce výkonné elektronické produkty
Platí pro sestavy vyžadující nejvyšší úroveň spolehlivosti. Materiály, kvalita pájení, povrchová úprava, stav laminátu a výsledky inspekce musí splňovat přísná kritéria. Tyto produkty se používají v prostředích, kde je další výkon rizikový, včetně leteckých, zdravotnických a obranných systémů.

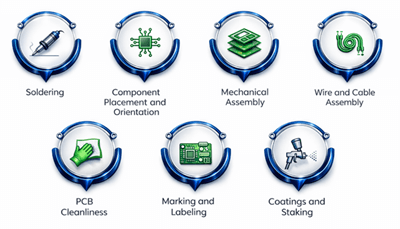

Inspekční oblasti pokryté IPC-A-610

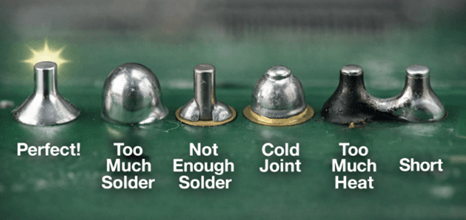

Požadavky na pájení (průchodné a povrchové montáže)
Kvalita pájení přímo ovlivňuje elektrickou kontinuitu a mechanickou pevnost. IPC-A-610 definuje požadavky pro:
• Úplné navlhčení bez přemíchnutí
• Řízený objem pájení
• Hladký, konkávní tvar zaoblečeného
• Absence prasklin nebo trhlin
• Přijatelná čistota
Průchodné spoje musí dostatečně vyplnit pokovený sud. Povrchově upevněné spoje musí prokazovat správné navlhčení a stabilní geometrii.
Umístění komponent a orientace
Správné umístění zabraňuje elektrickým a mechanickým poruchám. Požadavky zahrnují:
• Správná polarita a orientace
• Přesné zarovnání s destičkami PCB
• Dostatečné rozestupy pro inspekci a průchod
• Správné zavádění a ořezávání olova
Nesprávné zarovnání ovlivňující integritu pájení nebo mechanickou stabilitu není přijatelné.
Mechanická sestava a integrita PCB
Stavební prvky jsou hodnoceny z hlediska odolnosti a stability, včetně:
• Zapojení spojovacího prvku a moment
• Instalace hardwaru a chladičů
• Warpage PCB v rámci definovaných limitů
• Žádné delaminace ani poškození laminací
Tato kritéria podporují dlouhodobý mechanický výkon.
Integrace vodičů a kabelů
Zatímco IPC/WHMA-A-620 se zaměřuje na kabelové sestavy, IPC-A-610 pokrývá zakončení vodičů uvnitř sestav PCB. Požadavky zahrnují:
• Správné odizolování a podpora izolace
• Přijatelné zakončení krimpováním nebo pájením
• Dostatečné uvolnění napětí
• Řízený poloměr ohybu a trasování
Spoje musí zachovávat jak elektrickou, tak mechanickou stabilitu.

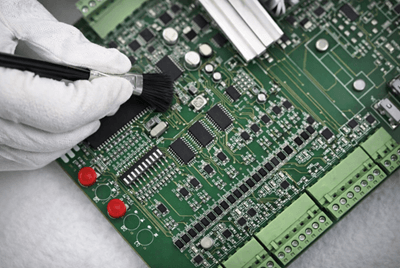

Čistota PCB a kontrola kontaminace
IPC-A-610 hodnotí čistotu z hlediska přijatelnosti. Sestavy musí být bez zbytků nebo kontaminace, která by mohla ovlivnit elektrický výkon nebo izolační odolnost. Metody čištění nesmí poškodit součástky ani lamináty.
Konformní povlakování a staking
Ochranné povlaky musí:
• Zajištění rovnoměrného pokrytí
• Vyhněte se bublinám, dutinám nebo mostům
• Udržovat vhodnou tloušťku
• Zůstat kompatibilní s montážními materiály
Povlak musí chránit sestavu, aniž by narušoval funkčnost.
Požadavky na označování a označování
Sledovatelnost podporuje inspekci a řízení životního cyklu. IPC-A-610 vyžaduje:
• Průhledné a trvalé značení na PCB
• Štítky se sériovými čísly a datovými kódy
• Orientační označení pro přesnost montáže
• Čitelnost po nanášení nátěru
Inspekční metody používané u IPC-A-610
• Vizuální inspekce: Toto je primární metoda hodnocení využívající nepomocné vidění nebo zvětšení za kontrolovaného osvětlení. Široce se používá k ověřování kvality zpracování, jako je namáčení pájením, tvar zaobřených částí, značky polarity, zjevné mosty a kontaminace povrchu. Úrovně zvětšení a světelné podmínky jsou obvykle standardizovány v interních postupech, aby byly výsledky konzistentní napříč inspektory a směnami.
• Automatizovaná optická inspekce (AOI): AOI se běžně používá ve velkosériové výrobě SMT ke snížení variability inspekce a rychlému odhalení opakovatelných vad. Identifikuje chybějící komponenty, chyby polarity, pájení mostu, nedostatečný objem pájení a posunutý posun na základě naprogramovaných pravidel a referenčních obrázků. AOI funguje nejlépe pro viditelné pájené spoje a prvky součástek a často je kombinováno s cíleným manuálním ověřováním u hraničních stavů.
• Rentgenová inspekce: Rentgen se používá pro spoje, které nelze vizuálně potvrdit, jako jsou BGA, QFN a další komponenty s dolním zakončením. Pomáhá odhalit vydychání, nedostatečné vyplnění, indikátory "hlavy v polštáři", vnitřní mosty a další skryté cíjení způsobené nebezpečím, které mohou ovlivnit spolehlivost.
• Endoskopická inspekce: Endoskopické nástroje umožňují inspekci v omezených nebo uzavřených prostorách, které jsou obtížně přímo viditelné, například pod vysokými součástmi, uvnitř některých mechanických prvků nebo v hustých sestavách.
• Digitální dokumentace: Zachycení snímků a dokumentace podporují sledovatelnost, školení a řešení sporů zachováváním důkazů z inspekce. Při integraci s výrobními systémy dokumentace pomáhá sledovat trendy vad, porovnávat výsledky napříč šaržemi a zlepšovat konzistenci díky sdíleným vizuálním referencím. Mnoho organizací také udržuje interní knihovny pro chyby zarovnané s produktovou třídou, aby snížily subjektivní interpretaci.
Běžné vady identifikované podle IPC-A-610
Běžné vady spojené s pájením zahrnují:
• Nedostatek pájení, které snižuje pevnost spoje nebo vytváří slabý elektrický kontakt
• Nadměrné pájení, které může skrýt problémy s kvalitou spojů nebo způsobit problémy s vůlí
• Pájecí most, který vytváří nechtěné zkraty mezi pady nebo vývody
• Odvlhčování nebo ne-navlhčování, kde se cín správně nepřilne k povrchu kovu
• Prázdné prostory přesahující třídní limity, které snižují efektivní kontaktní plochu nebo spolehlivost
• Prasklé spoje způsobené tepelným cyklováním, namáháním nebo špatnou řízením procesů
Vady související s komponentami zahrnují:
• Hrobové kamene, kdy se malá pasivní část zvedá na jednom konci během přeplňování
• Zvednuté podložky, které se oddělují od laminátu v důsledku tepla nebo mechanické síly
• Nesprávné zarovnání, které snižuje kontakt pájení, oslabuje spoje nebo způsobuje zkraty
• Nesprávná polarita u polarizovaných částí, jako jsou diody, elektrolytické kondenzátory a některé integrované obvody
Mechanické vady zahrnují:
• Delaminace uvnitř vrstev materiálu PCB, která může desku oslabit a ovlivnit spolehlivost
• Deformace desky nad hranice, která může způsobit špatné pájení, špatné spojení konektorů nebo namáhání spojů
• Nesprávná instalace kování, jako jsou uvolněné spojovací prvky, chybějící kování nebo nesprávný moment
Výběr správné třídy pro přijetí IPC-A-610
| Výběrový faktor | Co hodnotit | Jak ovlivňuje volbu třídy |
|---|---|---|
| Očekávaná životnost | Plánované provozní roky, provozní cyklus a riziko opotřebení | Delší životnost často tlačí k přísnějším kritériím přijetí |
| Environmentální expozice | Teplotní rozsah, vibrace, otřesy, vlhkost, prach, chemikálie, riziko koroze | Drsnější prostředí obvykle vyžaduje vyšší třídu pro lepší marže v řemeslném zpracování |
| Bezpečnostní dopad selhání | Zda může selhání způsobit zranění, požár nebo kritickou poruchu systému | Vyšší bezpečnostní riziko obvykle vyžaduje nejpřísnější úroveň přijetí |
| Přístupnost údržby | Snadnost kontroly, přepracování a výměny po nasazení | Omezený přístup může zvýhodnit vyšší třídu, aby se snížily selhání v poli a potřeby služeb |
| Regulační požadavky | Pravidla a certifikace odvětví (specifické pro odvětví/region) | Některé aplikace vyžadují definované úrovně zpracování sladěné s přísnějšími třídami |
| Smluvní závazky zákazníka | Kvalitativní klauzule, kritéria přijetí, potřeby auditu a dokumentace k dodacím materiálům | Smlouvy mohou přímo specifikovat třídu nebo vyžadovat důkazy podporující zvolenou třídu |
| Dokumentace a řízení | Kde je třída definována (výkresy, poznámky k stavbě, inspekční plány, postupy) | Jasná dokumentace zabraňuje nesouladům v inspekčních standardech mezi týmy a dodavateli |
Školící a certifikační programy IPC-A-610
IPC nabízí certifikační programy pro standardizaci interpretace:
• CIS (Certifikovaný specialista IPC) – Pro inspektory a operátory
• CIT (Certifikovaný školitel IPC) – Autorizovaný interní školitel
• CSE (Certified Subject Expert) – pokročilá technická autorita
Školení zahrnuje kritéria pájení, stav laminátu, povlaky, instalaci hardwaru a hodnocení inspekcí. Recertifikace zůstává v souladu s aktuální revizí.
Budoucí trendy ovlivňující IPC-A-610
Výroba elektroniky se nadále vyvíjí. Mezi nově vznikající vlivy patří:
• Inspekční systémy asistované AI
• Ultra-jemný tón a pokročilé balení
• Flexibilní a pružná elektronika
• Aditivní výroba
• Integrace Průmyslu 4.0
• Digitální školící platformy
IPC-A-610 ve srovnání s příslušnými standardy IPC

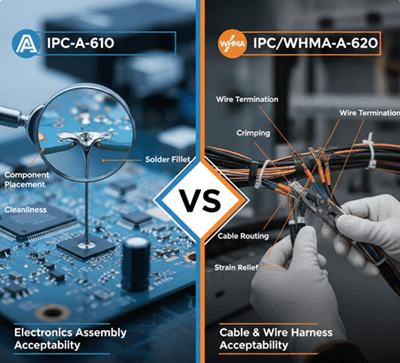

IPC-A-610 vs IPC/WHMA-A-620
| Kategorie | IPC-A-610 | IPC/WHMA-A-620 |
|---|---|---|
| Hlavní zaměření | Sestavy PCB | Kabelové a kabelové svazky |
| Platí pro | Pájené součástky PCB | Zvlněné a sestavené kabely |
| Rozsah inspekce | Pájení spojů, umístění, poškození PCB | Kvalita krimpování, izolace, vedení |
| Testovací metody | Vizuální, AOI, rentgen | Testování tahu, měření krimpování |
| Průmysl | Spotřebitelská, průmyslová, letecká | Automobilové, letecké svazky |
IPC-A-610 vs J-STD-001
| Aspekt | J-STD-001 | IPC-A-610 |
|---|---|---|
| Hlavní účel | Definuje požadavky na pájecí proces | Definuje kritéria přijetí |
| Oblast zaměření | Jak musí být produkt postaven | Jak je hotová sestava hodnocena |
| Pokrytí | Materiály, řízení zařízení, metody pájení | Vzhled, umístění pájecího spoje, čistota |
| Typ | Standard řízení procesů | Přijímací standard |
| Fáze použití | Během výroby | Po dokončení sestavení |
| Cíl | Zajištění kontrolovaného a opakovatelného pájení | Potvrďte shodu s definovanými kritérii |
Závěr
IPC-A-610 poskytuje konzistentní způsob hodnocení přijatelnosti elektronické montáže pomocí definovaných tříd přijetí a kritérií vizuální kvality. Snižuje variabilitu inspekce tím, že stanovuje jasné prahy pro pájení, umístění, čistotu, značení a mechanické podmínky. Protože přijatelnost závisí na třídě 1, 2 nebo 3, měla by být cílová třída definována včas a zohledněna v inspekčních postupech. Při kombinaci s řízením procesů J-STD-001 podporuje IPC-A-610 opakovatelnou výrobu a spolehlivé výsledky montáže PCB.
Často kladené otázky [FAQ]
Jak často se IPC-A-610 aktualizuje a jak dlouho je každá revize platná?
IPC-A-610 je pravidelně revidován, aby odrážel pokroky v materiálech, komponentech a montážní technologii. Neexistuje pevné datum expirace pro revizi, ale výrobci by měli přejít na nejnovější verzi, jakmile to zákazníci nebo smlouvy vyžadují. Mnoho organizací slaďuje aktualizace s cykly obnovy certifikací, aby udržely soulad.
Je IPC-A-610 povinný pro výrobce montáže PCB?
IPC-A-610 není automaticky právně povinný. Stává se vymahatelným, pokud je specifikován ve smlouvách se zákazníky, průmyslových předpisech nebo systémech řízení kvality. Mnoho OEM vyžaduje dodržování předpisů jako podmínku nákupu, aby zajistili konzistentní inspekční kritéria a zdokumentované standardy zpracování.
Lze IPC-A-610 aplikovat na automatizované inspekční systémy?
Ano. Kritéria přijetí IPC-A-610 lze převést do pravidel pro automatizované optické inspekce (AOI) a rentgenové systémy. Inspekční parametry jako je geometrie zábloudu pájení, mosty a zarovnání komponent lze naprogramovat tak, aby odpovídaly požadavkům třídy, čímž se snižuje variabilita inspekce a zlepšuje opakovatelnost.
Která odvětví nejvíce spoléhají na požadavky IPC-A-610 třídy 3?
Průmyslová odvětví s přísnými očekáváními spolehlivosti často špecifikují třídu 3, včetně letectví, zdravotnických přístrojů, obranné elektroniky, průmyslových řídicích systémů a zařízení pro kritickou infrastrukturu. Tyto sektory vyžadují přísnější prahy vad kvůli omezenému přístupu k údržbě a vysokým důsledkům selhání.
Jak IPC-A-610 podporuje kontroly kvality a hodnocení dodavatelů?
IPC-A-610 poskytuje objektivní vizuální kritéria, která auditoři používají k ověření shody sestavy. Během auditů dodavatelů inspektoři odkazují na požadavky třídy, aby posoudili kvalitu pájení, čistotu, přesnost značení a mechanickou integritu. Tento standardizovaný rámec zjednodušuje srovnání kvality mezi firmami a posiluje procesy kvalifikace dodavatelů.
