Vysvětlení metody IPC-TM-650 2.3.25

Čistota přímo ovlivňuje elektrickou stabilitu a dlouhodobý výkon desek plošných spojů. Metoda IPC-TM-650 2.3.25 definuje standardizovaný způsob měření ionizovatelné povrchové kontaminace pomocí testování ROSE, který převádí neviditelné zbytky do kvantifikovatelných dat.

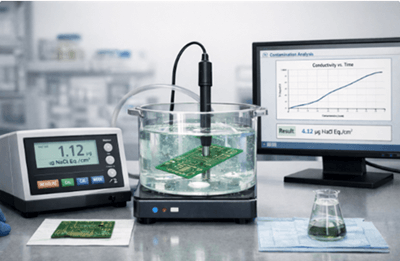

Metoda IPC-TM-650 2.3.25: Přehled testování ROSE

IPC-TM-650 metoda 2.3.25 je standardizovaná IPC testovací metoda pro určení úrovně kontaminace ionizovatelného povrchu na deskách plošných spojů pomocí testování ROSE (rezistivita extraktu rozpouštědla). Testování ROSE je definováno jako proces, při kterém jsou z desky extrahovány iontové zbytky do určeného rozpouštědla a kontaminace je kvantifikována měřením výsledné změny elektrické rezistivity (nebo vodivosti) roztoku.

Proč je testování ROSE důležité

PCB může vypadat čistě, ale stále obsahovat neviditelné iontové zbytky. Za vlhkých podmínek se tyto zbytky rozpouštějí do tenkých vlhkých vrstev a stávají se elektricky aktivními. To zvyšuje riziko úniku a podporuje mechanismy poruch způsobené korozí.

Testování ROSE poskytuje číselný základ čistoty, který vám pomáhá:

• ověřuje výkon pájení a čištění

• potvrzování změn procesů

• kvalifikovat dodavatele nebo smluvní výrobce

• snížit rané poruchy života a skrytá rizika spolehlivosti

Data ROSE také podporují programy souladu navázané na standardy jako J-STD-001, IPC-A-610 a IPC-6012. Tyto standardy nenahrazuje. Podporuje je měřitelnými daty o čistotě.

Co ROSE skutečně měří

ROSE měří celkovou ionizovatelnou kontaminaci, která se rozpouští do rozpouštědla za kontrolovaných extrakčních podmínek.

Pořadí měření:

• Extrahování iontových zbytků do rozpouštědla

• Měření změny vodivosti nebo rezistivity

• Převést elektrickou změnu na hodnotu kontaminace

• Výsledky uvádějí mikrogramy chloridu sodného (NaCl) ekvivalentního na čtvereční centimetr (μg/cm²)

ROSE detekuje:

• vodou rozpustné zbytky tavidění

• Iontové soli z manipulace

• přenášení chemické úpravy nebo pokovování

• ionticky aktivní zbytky čištění

ROSE neidentifikuje:

• přesná chemická látka přítomná

• zda je kontaminace lokalizovaná nebo jednotná

• skutečná spolehlivost pole při vlhkosti a napětí

Jak iontové zbytky způsobují únik, korozi a selhání v terénu

Iontové znečištění se stává elektricky škodlivým hlavně tehdy, když je přítomna vlhkost. Za vlhkých podmínek se na povrchu PCB může vytvořit tenká vrstva vody. Když se iontové zbytky rozpouštějí v této vrstvě, vytvářejí slabý elektrolyt, který snižuje izolační odpor přes pájecí masku a laminát, zejména mezi těsně umístěnými vodiči. I když deska projde počátečními elektrickými testy, tento snížený odpor může umožnit vznik a růst malých únikových cest v průběhu času.

Jakmile je aplikováno napětí, situace se může zhoršit. Elektrické pole pohání ionty po povrchu, zvyšuje povrchový únikový proud a umožňuje elektrochemickou migraci. Jak se kovové ionty pohybují a znovu usady, mohou vytvářet dendritické výrůstky, které překleňují sousední stopy nebo podložky. Tyto vodivé vlákna mohou nakonec způsobit rozpad izolace, což způsobuje občasné poruchy, které se objevují pouze za určitých vlhkostních nebo teplotních podmínek, nebo opožděné poruchy, které se objeví až po týdnech či měsících v terénu.

Největší riziko je v prostředích a konstrukcích, které podporují vlhkostní vrstvy a úzké rozestupy. Servisní podmínky s vysokou vlhkostí, elektronika pod kapotou automobilů a venkovní systémy vystavují sestavy vlhkosti, kontaminantům a teplotním cyklům, které tyto mechanismy urychlují. Sestavy s vyšším napětím zvyšují hnací sílu pro migraci, zatímco jemné a husté uspořádání zkracuje vzdálenost potřebnou k vytvoření funkčních zkratů dendritů nebo únikových cest. V tomto kontextu testování ROSE nereplikuje kombinované stresy vlhkosti, zkreslení a dlouhodobé expozice, které způsobují tyto poruchy; Místo toho pomáhá snížit riziko tím, že před odesláním stanovuje měřitelný limit čistoty.

Jak interpretovat výsledky ROSE a nastavit limity akcí

Výsledky jsou uváděny v ekvivalentu μg/cm² NaCl. Mnoho výrobních linek uvádí jako obecný referenční bod 1,56 μg/cm². Tato hodnota vycházela ze starších vojenských specifikací, jako je MIL-P-28809, kde byla používána jako praktický prah pro střídání sestav čištěných kalamilovými systémy na bázi kalamile. Později se stal široce přijatým v komerční výrobě jako výchozí referenční bod.

Není to univerzální záruka spolehlivosti. IPC-TM-650 metoda 2.3.25 definuje testovací postup, nikoli povinný limit úspěšnosti/neúspěchu. Limity čistoty jsou obvykle stanoveny: zákaznickými specifikacemi, interními programy kvality, průmyslovými standardy jako J-STD-001 (pokud jsou použity).

Sektory s vysokou spolehlivostí (automobilový průmysl, letecký průmysl, zdravotnictví) často uplatňují přísnější limity než 1,56 μg/cm². Některé programy stanovují produktově specifické základní hodnoty odvozené z dat o korelaci SIR.

Praktická interpretace:

• Pod 1,56 μg/cm²: nízká iontová zátěž pro mnoho komerčních aplikací

• 1,56–3,06 μg/cm²: zvýšený zbytek; Recenze čištění a manipulace

• Nad 3,06 μg/cm²: vysoký reziduum; Vyžaduje nápravná opatření a ověření

Pokud výsledky překročí definované prahy, následné testování obvykle zahrnuje iontovou chromatografii k identifikaci konkrétních iontových druhů a určení příčiny. Hodnoty ROSE by měly být interpretovány jako indikátory procesů, nikoli jako samostatné předpovědi spolehlivosti.

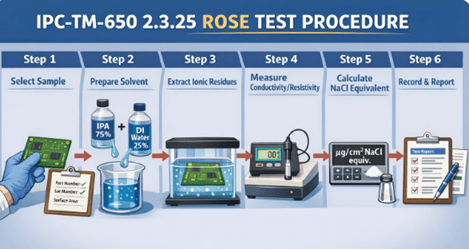

IPC-TM-650 2.3.25 Testovací postup ROSE

Krok 1 — Vyberte a zmanipulujte vzorek

Začněte výběrem reprezentativní holé desky nebo sestavené desky, která odpovídá běžným výrobním podmínkám. Vzorek nesmí být speciálně čištěn ani zacházen jinak než při běžném výrobním procesu. Používejte rukavice a kontrolované postupy manipulace, abyste předešli vnějšímu znečištění během přípravy. Zaznamenejte číslo dílu, informace o šarži a vypočítejte celkovou testovanou plochu, protože konečná hodnota čistoty je normalizována na plochu.

Krok 2 — Připravit rozpouštědlo

Příprava rozpouštědla na extrakci je standardní, obvykle směs 75% isopropylalkoholu (IPA) a 25% deionizované (DI) vody. Rozpouštědlo musí být čerstvé a ověřené, aby bylo zajištěno, že splňuje základní požadavky na odpor nebo vodivost před zahájením testování. Potvrďte počáteční hodnotu vodivosti systému, abyste stanovili stabilní referenční bod před zavedením vzorku.

Krok 3 — Extrahování iontových zbytků

Vložte vzorek do testovacího systému ROSE, buď do ponorné lázně, nebo do rozstřiku v komoře. Zajistit úplné navlhčení všech povrchů desek, aby se iontové zbytky mohly účinně rozpouštět v rozpouštědle. Udržujte definovanou dobu extrakce, obvykle 5 až 10 minut pro rutinní monitorování výroby bez přerušení, protože časová konzistence přímo ovlivňuje měřenou úroveň kontaminace.

Krok 4 — Změřte elektrickou změnu

Po zahájení extrakce systém měří změnu elektrických vlastností rozpouštědla pomocí kalibrované vodivosti nebo rezistivitní buňky. Ověřte, že teplota je správně monitorována nebo automaticky kompenzována, protože vodivost se mění s teplotou. Přesná kalibrace a stabilní měřicí podmínky jsou klíčové pro tvorbu opakovatelných dat.

Krok 5 — Přeměna na ekvivalent chloridu sodného (NaCl)

Měřená změna vodivosti je matematicky převedena na mikrogramy na čtvereční centimetr (μg/cm²) ekvivalentní kontaminace chloridem sodným (NaCl). Ujistěte se, že kalibrační konstanty přístrojů jsou správné a že výpočet povrchu desky je přesný. Chyby v povrchové ploše vstupu přímo ovlivňují uváděnou hodnotu čistoty.

Krok 6 — Záznam a hlášení výsledků

Zaznamenejte konečnou hodnotu spolu s datem testu, číslem šarže, identifikací operátora a použitým vybavením. Porovnejte naměřený výsledek s interními limity procesů nebo zákaznicky definovanými kritérii přijetí. Konzistentní dokumentace umožňuje sledování trendů, porovnávání šarží a dlouhodobou kontrolu procesů.

Přesné výpočty povrchové plochy a přísná kontrola časování významně ovlivňují výsledky ROSE. Udržování procedurální konzistence zajišťuje, že data o čistotě zůstávají srovnatelná napříč různými sériemi, provozovateli a výrobními obdobími.

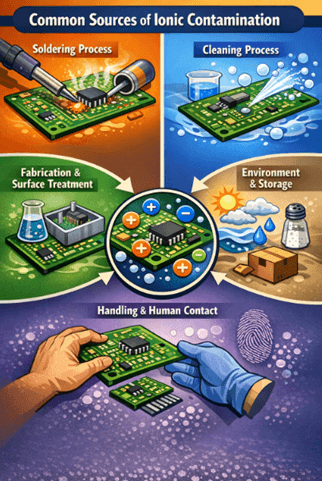

Běžné zdroje iontové kontaminace v celém procesu

Iontová kontaminace pochází z několika fází výroby a manipulace s PCB.

• Pájecí proces: Při pájení mohou aktivátory tavidla a slabé organické kyseliny zůstat na sestavě, pokud se tavidlo při přetavování plně neodpatří. Nadměrné nanesení tavidla zvyšuje objem zbytků a zbytky pájecí pasty se mohou zachytit pod složkami s nízkým odstupem, což ztěžuje jejich odstranění a zvyšuje pravděpodobnost přetrvání.

• Čistící proces: Čištění je dalším častým zdrojem iontových zbytků, když mycí proces neodstraní chemii z desky úplně. Neúplné oplachování po vodném oplachování může zanechat rozpuštěné ionty a voda s vysokou vodivostí může znovu zavést kontaminanty. Čistší chemie může být také přenesena, pokud je kontrola koncentrace špatná, a nedostatečné vysychání může způsobit opětovné ukládání zbytků, jak se vlhkost odpařuje a koncentruje zbývající iontový materiál.

• Výroba a povrchová úprava: Výroba a povrchové úpravy mohou přispět ke kontaminaci ještě před zahájením montáže. Chemie pokovování a leptání mohou zanechat zbytkové iontové látky, pokud nejsou procesní lázně nebo oplachy dobře kontrolovány. Nedostatečné oplachování po výrobě může umožnit, aby tyto zbytky zůstaly na povrchu, zatímco některé povrchové procesy mohou zavést další iontové vedlejší produkty, které přetrvávají pokud nejsou správně odstraněny.

• Prostředí a skladování: Okolní prostředí a skladovací podmínky mohou přidávat kontaminaci i po výrobě desky. Pobřežní vzdušné soli se mohou usazovat na odkrytých površích a ukládání ve vysoké vlhkosti může podpořit adsorpci a aktivaci iontových filmů. Korozivní průmyslové prostředí může zavádět reaktivní kontaminanty a samotné obalové materiály mohou být zdrojem, pokud obsahují iontové přísady nebo se kontaminují během skladování a přepravy.

• Manipulace a lidský kontakt: Manipulace a lidský kontakt jsou běžné, preventabilní zdroje iontových zbytků. Otisky prstů mohou ukládat sodné a chloridové soli a holý kontakt při inspekci může přenášet další iontové kontaminanty. Dokonce i rukavice a pracovní plochy mohou zanechávat zbytky, pokud jsou kontaminovány nebo neudržovány, a slabé kontroly balení mohou umožnit deskám zachytit soli nebo jiné iontové materiály před odesláním nebo montáží.

ROSE vs. iontová chromatografie vs. SIR vs. vizuální inspekce

Klady a zápory testování ROSE

Výhody

• Rychlá zpětná vazba k výrobě: Poskytuje rychlé informace ve stylu "pass/fail", které pomáhají zachytit posun čistoty před odesláním zboží.

• Nákladově efektivní rutinní monitorování: Nízké náklady na test umožňují časté kontroly napříč linkami, směnami nebo dodavateli.

• Standardizované a široce uznávané: Postaveno na metodě IPC, která podporuje konzistentní reportování, audity a benchmarking napříč lokalitami.

• Silné pro stabilitu trendů procesů: Nejlepší hodnota přichází ze sledování výsledků v průběhu času a zaznamenání postupného odchylování po změnách chemie, údržbě nebo směnách operátora.

Nevýhody

• Neidentifikuje konkrétní druhy kontaminantů: Hlásí celkovou iontovou zátěž, takže nedokáže určit, zda jsou zbytky chloridy, slabé organické kyseliny, aktivátory atd.

• Nedetekuje neiontové zbytky (např. oleje, silikony, kalamarické vrstvy): Ty mohou stále způsobovat problémy s montáží nebo povrchovou úpravou, i když výsledky ROSE vypadají přijatelně.

• Citlivost na disciplínu řízení procesů: Výsledky se mohou lišit podle testovacích parametrů (manipulace se vzorkem, podmínky extrakce, řízení řešení), takže konzistence je důležitá.

• Nelze odhalit lokální kontaminaci bez cíleného odběru: Průměruje to, co je extrahováno, takže malé horké body (pod složkami, úzké mezery, hrany) mohou být maskovány, pokud neizolujete nebo nezaměříte oblast vzorku.

Zavedení ROSE ve výrobě

• Použití ROSE pro řízení procesů: Aby data ROSE měla smysl, musí být integrována do formálního systému řízení kvality, nikoli považována za samostatný test. ROSE by měl být umístěn jako nástroj pro řízení procesů, přičemž testování by mělo být prováděno na definovaných kontrolních bodech, obvykle po pájení a znovu po čištění. Výsledky by měly být podle výrobní linky, směny a produktové rodiny ovlivněny, aby se identifikovaly vzorce variace. Toto strukturované sledování převádí jednotlivé testovací hodnoty na akční výrobní inteligenci.

• Standardizace vzorkování: Výběr vzorků musí být standardizován, aby byla zajištěna spolehlivost trendů. Definujte konzistentní velikost vzorku a frekvenci testování na základě úrovně rizika produktu a objemu výroby. Výpočty povrchové plochy by měly postupovat podle jednotné metody, aby výsledky zůstaly v čase srovnatelné. Desky vybrané k testování by měly reprezentovat skutečné výrobní podmínky, včetně složitosti, hustoty mědi a konfigurace sestavy. Konzistence vzorkování zabraňuje zkresleným datům a falešným procesním signálům.

• Kontrolní testovací proměnné: Testovací proměnné musí zůstat přísně kontrolovány. Příprava rozpouštědel by měla dodržovat přísné postupy, včetně ověřování koncentrací a kontrol kontaminace. Doba extrakce musí být konzistentní napříč všemi testy, aby byla zachována opakovatelnost. Teplotní stabilita během testování je také kritická, protože měření vodivosti a rezistivity jsou citlivá na teplotu. Přísná kontrola těchto proměnných zajišťuje, že změny hodnot ROSE odrážejí posuny procesů, nikoli testovací nestabilitu.

• Kombinujte s metodami následného sledování: ROSE by měla být v případě potřeby spojena s hlubšími analytickými metodami. Pokud výsledek překročí vnitřní limity, následné testování, jako je iontová chromatografie, může identifikovat konkrétní iontové druhy a podpořit analýzu příčiny kořenů. V programech s vysokou spolehlivostí může být přidáno testování odolnosti povrchové izolace (SIR) pro ověření dlouhodobého elektrického výkonu za podmínek vlhkosti a předpětí. ROSE funguje jako indikátor včasného screeningu, zatímco pokročilé metody poskytují diagnostickou hloubku.

• Dokumentujte vše: Komplexní dokumentace je nezbytná pro udržení integrity dat a připravenosti na audit. Záznamy o kalibraci, kontrole kvality rozpouštědel a záznamy o údržbě zařízení by měly být uchovávány a pravidelně kontrolovány. Nápravná opatření musí být zdokumentována vždy, když jsou překročeny limity. Data o trendech ROSE by měla být také propojena s dokumentovanými změnami procesů, jako je formulace tavidla, chemie čističe, kvalita oplachovací vody nebo úpravy rychlosti dopravníku. Při disciplinované a konzistentní implementaci ROSE poskytuje stabilní trendová data, která posilují kontrolu čistoty PCB napříč výrobní linkou.

Závěr

IPC-TM-650 Metoda 2.3.25 rámuje testování ROSE jako opakovatelnou kontrolu procesu v rámci širšího programu řízení kontaminace. Nepředpovídá dlouhodobou spolehlivost v terénu ani neidentifikuje konkrétní typy zbytků, ale poskytuje konzistentní a měřitelná data o čistotě. Pokud je podpořen kontrolovaným prováděním, definovanými a zdokumentovanými limity a potvrzujícími metodami, jako je iontová chromatografie nebo SIR, zvyšuje ROSE výrobní jistotu a pomáhá snižovat latentní elektrické riziko.

Často kladené otázky [FAQ]

Jaký je rozdíl mezi statickými a dynamickými systémy testování ROSE?

Statické systémy ROSE ponořují PCB do pevného objemu rozpouštědla s minimální cirkulací, zatímco dynamické systémy nepřetržitě stříkají nebo cirkulují rozpouštědlo po povrchu. Dynamické systémy efektivněji extrahují zbytky a poskytují rychlejší stabilizaci hodnot vodivosti, což je činí vhodnějšími pro vysoce výkonné výrobní prostředí.

Mohou sestavy taviddel bez čištění přeskočit testování ROSE?

Nečisté tavidlo neznamená žádné iontové zbytky. I nízkoreziduální toky mohou zanechat aktivátory nebo vedlejší produkty, které se při vlhkosti stanou vodivými. Testování ROSE ověřuje, zda úroveň kontaminace zůstává po přetavení v definovaných mezích, což pomáhá potvrdit, že čištění lze skutečně vynechat bez zvýšení rizika úniku nebo koroze.

Jak často by se mělo provádět testování ROSE při výrobě PCB?

Frekvence testování závisí na třídě produktu, požadavcích zákazníků a stabilitě procesu. Mnoho výrobních linek provádí kontroly ROSE na směnu, na šarži nebo po změnách procesu, jako je nové tavidlo, úpravy čističe nebo úpravy oplachovací vody. Sektory s vysokou spolehlivostí často uplatňují přísnější monitorovací intervaly, aby udržely stabilní trendy čistoty.

Poškozuje testování ROSE PCB nebo sestavu?

Testování ROSE je nedestruktivní, pokud je provedeno správně. Směs rozpouštědel (běžně IPA a DI voda) extrahuje iontové zbytky bez poškození pájených spojů, laminátu nebo součástek. Po testování musí být sestavy správně vysušeny, aby se zabránilo zadržování vlhkosti před dalším zpracováním nebo balením.

12,5 Jaké faktory mohou způsobit falešně vysoké hodnoty ROSE?

Falešné elevace mohou být způsobeny kontaminovaným rozpouštědlem, nepřesným výpočtem povrchové plochy, špatnou regulací teploty, špinavými extrakčními komorami nebo nesprávným zacházením (například kontaktem holou rukou). Konzistentní kontroly základní hodnoty rozpouštědel, kalibrované vybavení a kontrolované zacházení se vzorky snižují riziko zavádějících výsledků.
