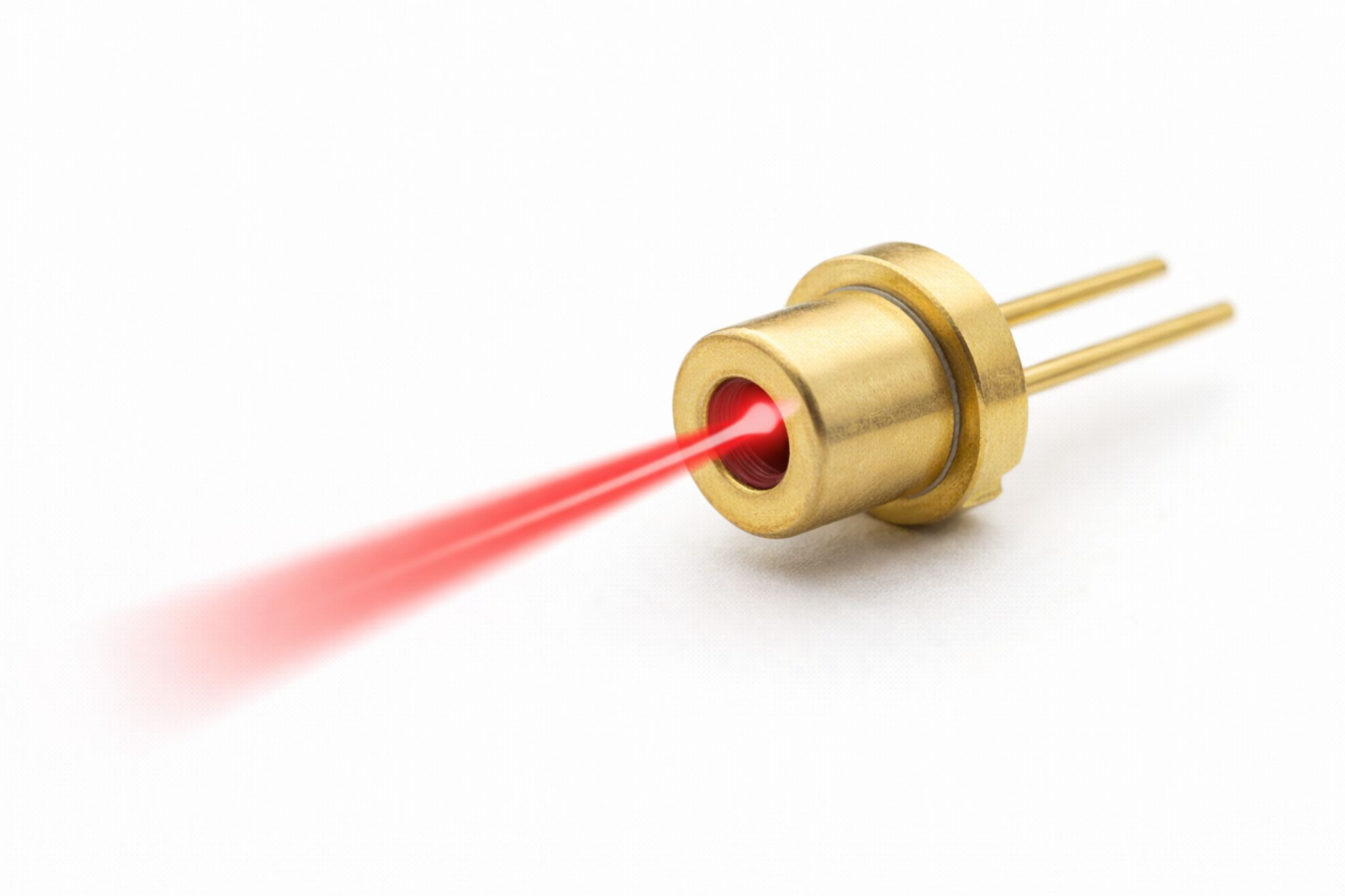

Laserová dioda je polovodičové zařízení, které vytváří úzký, silný a zaostřený paprsek světla. Na rozdíl od LED funguje na základě stimulovaného záření uvnitř optické dutiny, což mu dává vyšší směr a přesnější kontrolu vlnové délky.
Základy laserových diod
Laserová dioda je polovodičové zařízení, které přeměňuje elektrickou energii na úzký, koherentní a téměř monochromatický paprsek světla. Protože jeho výstup je vysoce řízený a intenzivní, používá se v komunikačních systémech, snímacích zařízeních, průmyslových nástrojích, lékařských přístrojích a elektronice.
Laserové diody se často srovnávají s LED, protože obě jsou polovodičové světelné zdroje. Hlavní rozdíl je v tom, jak je světlo generováno a vyzařováno. LED dioda vytváří širší, méně směrové světlo spontánním zářením, zatímco laserová dioda využívá stimulované záření uvnitř optické dutiny k vytvoření koncentrovaného paprsku s přesnější kontrolou vlnové délky.
Laserová dioda vs LED
| Funkce | Laserová dioda | LED |
|---|---|---|
| Světelný výstup | Úzký, zaostřený paprsek | Široké, rozptýlené světlo |
| Koherence | Vysoké | Nízké |
| Řízení vlnové délky | Těsné | Širší spektrální rozptyl |
| Intenzita | Vysoké | Střední |
| Směrovost | Silné | Slabý |
| Typické použití | Optická komunikace, skenování, snímání | Indikátory, osvětlení, displeje |

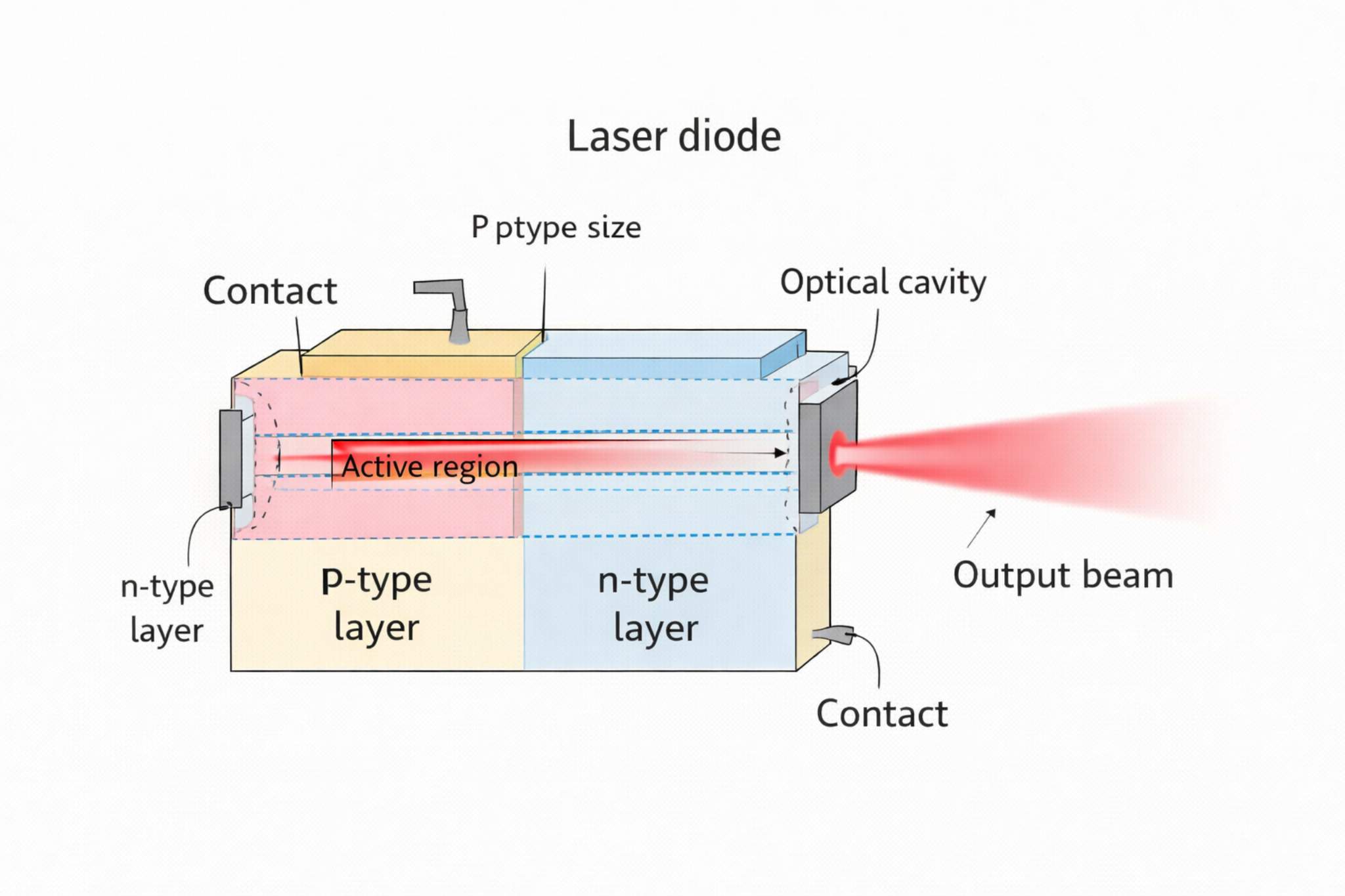

Vnitřní struktura laserové diody a tvorba paprsku
Hlavní části a funkce
• P-typ a n-typ vrstvy: tvoří polovodičový přechod
• Aktivní oblast: kde se elektrony a díry znovu spojují a vytvářejí fotony
• Optická dutina: omezuje světlo a podporuje zesílení
• Reflexní plochy: odrážejí fotony tam a zpět za účelem vytvoření laserové akce
• Kontakty: dodávají proud v přímém směru
• Balení: chrání zařízení a pomáhá řídit teplo
Přímá vs. nepřímá pásmová mezera
| Chování materiálu | Přímá pásmová mezera | Nepřímá pásmová mezera |
|---|---|---|
| Účinnost vyzařování fotonů | Vysoké | Nízké |
| Vhodnost pro laserové diody | Dobře | Chudák |
| Typická role | Generování světla | Elektronika, ne primární laserové emise |

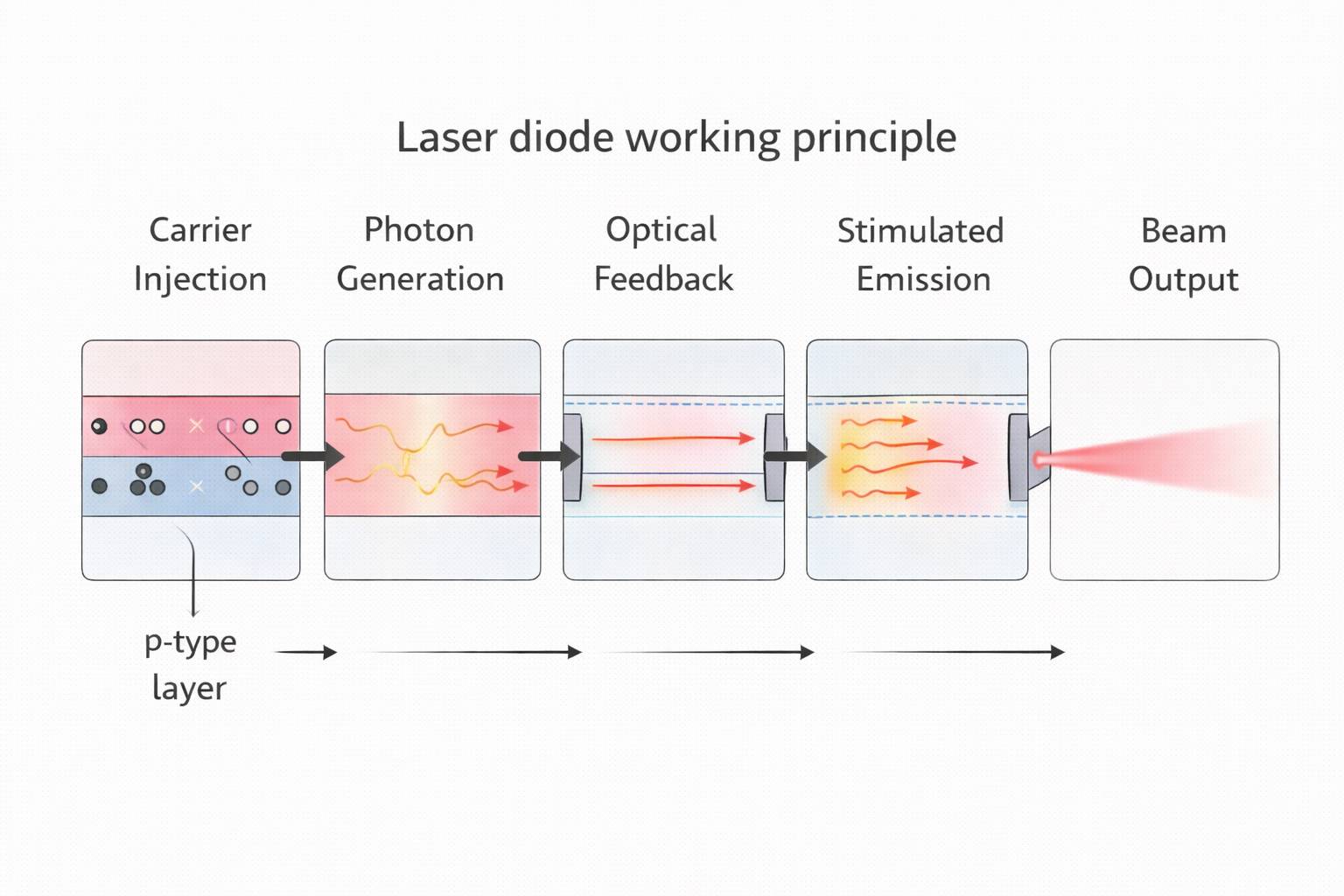

Jak funguje laserová dioda?
• Na p-n přechodu je aplikován proud v přímém směru
• Elektrony a díry jsou vstřikovány do aktivní oblasti
• Rekombinace produkuje fotony
• Fotony putují podél osy dutiny a odrážejí se mezi plochami
• Stimulovaná emise zvyšuje počet odpovídajících fotonů
• Optické zesílení stoupá, dokud nepřekročí vnitřní ztráty
• Silný paprsek vychází skrz odrazivou fasetu
Při nízkém proudu je emise slabá a převážně spontánní. Když proud dosáhne prahové úrovně, převládá stimulovaná emise a začíná stabilní laserová akce. Optická dutina zesiluje světlo putující správným směrem, čímž vzniká silnější a užší výstupní svazek.
Charakteristiky a výkon výstupu laserové diody
Specifikace
| Specifikace | Praktický význam |
|---|---|
| Vlnová délka | Určuje kompatibilitu barvy, média a vhodnost pro detekci |
| Prahový proud | Minimální proud potřebný pro laserovou akci |
| Napětí v přímém směru | Elektrický provozní stav přes diodu |
| Optický výstupní výkon | Síla vyzařovaného světla |
| Provozní teplota | Ovlivňuje stabilitu, efektivitu a životnost |
| Efektivita svahu | Změna optického výkonu za změnu proudu |
| Typ balíčku | Ovlivňuje montáž, chlazení a integraci |
Výstupní vlastnosti
• Koherentní výstup
• Téměř monochromatické světlo
• Silná směrovost
• Vysoký jas
• Rychlá odezva
Hlavní typy laserových diod
| Typ | Hlavní rys | Preference běžného užití |
|---|---|---|
| Dvojitá heterostruktura | Lepší nositelná a optická udržení | Obecně efektivní provoz laseru |
| Kvantová jáma | Tenká aktivní oblast zlepšuje kontrolu a efektivitu | Vysoce výkonná kompaktní zařízení |
| Heterostruktura separatního udržení (SCH) | Odděluje oblasti nosné a optické udržení | Lepší účinnost a výkon paprsku |
| VCSEL | Vertikální emise z povrchu čipu | Datové linky, snímání, kompaktní pole |
Výhody a nevýhody laserových diod
Výhody a omezení
| Výhody | Nevýhody |
|---|---|
| Malá velikost | Citlivost na teplotu |
| Vysoká účinnost | Obavy o bezpečnost očí |
| Zaostřený paprsek | Vyžaduje řízení ovladače |
| Rychlá odezva | Může být poškozen přetížením |
| Dobrá spolehlivost při správném návrhu | Tepelný management je důležitý |
Aplikace laserových diod
• Optická komunikace
• Čtečky čárových kódů
• Laserové tiskárny
• Optické úložné systémy
• Lékařské přístroje
• Měřicí zařízení
• LiDAR a systémy měření vzdálenosti
• Nástroje pro průmyslové zpracování a zarovnání
Závěr
Laserové diody jsou základními zdroji světla v komunikačních, snímacích, lékařských, průmyslových a spotřebitelských systémech. Jejich výkon závisí na vnitřní struktuře, výběru materiálu, výstupních charakteristikách a správném měničském obvodu. Také potřebují správné řízení proudu, řízení tepla a bezpečné zacházení, aby fungovaly dobře.
Často kladené otázky [FAQ]
Co je to spojitá laserová dioda?
Jedná se o laserovou diodu, která vyzařuje světlo nepřetržitě, zatímco je na něj přiváděn proud.
Co je to pulzní laserová dioda?
Jedná se o laserovou diodu, která vyzařuje světlo v krátkých dávkách místo spojitého paprsku.
Proč není paprsek z laserové diody vždy snadné přímo použít?
Protože paprsek často není dokonale kulatý nebo jednotný, může být potřeba další optika k jeho tvarování nebo zaostření.
Může laserová dioda časem zeslábnout?
Ano. Jeho optický výstup může v průběhu času klesat, při vysokém proudu nebo vysoké teplotě.
9,5 Může statická elektřina poškodit laserovou diodu?
Ano. Elektrostatický výboj může poškodit jeho citlivou vnitřní polovodičovou strukturu.
Proč mají některé laserové diody monitorovací fotodiodu?
Pomáhá sledovat výstup světla a podporuje stabilnější optický výkon.
