Kompletní průvodce tepelným řízením LED a regulací teploty spojů

Výkon LED osvětlení silně závisí na tom, jak dobře je teplo uvnitř systému řízeno. Ačkoliv jsou LED diody efektivními zdroji světla, část elektrické energie se stále přeměňuje na teplo právě na přechodu. Pokud toto teplo není účinně odváděno, vnitřní teploty stoupají a výkon se začne měnit. Porozumění tepelnému řízení pomáhá vysvětlit, proč jsou změny jasu, barevné variace a dlouhodobá spolehlivost přímo spojeny s regulací teploty v celé tepelné dráze.

Co je to LED tepelná správa?

Tepelná správa LED je návrh a metody používané k odvádění tepla od spoje LED do okolního prostředí, přičemž LED zůstává v bezpečném rozsahu provozní teploty. Pokrývá celou tepelnou cestu skrz LED pouzdro, desku plošných spojů a všechny části rozptylující nebo chladiče. Jeho cílem je zabránit přehřátí, které by mohlo snížit světelný výkon, změnit barvu a zkrátit životnost.

Okamžité účinky zvýšené teploty spojů na úrovni zařízení

Když teplota přechodu stoupne, vnitřní účinnost LED se mění v důsledku fyziky polovodičů. Tyto efekty se vyskytují na úrovni materiálu a nosiče uvnitř zařízení.

Tepelné efekty na úrovni zařízení:

• Snížená kvantová účinnost – Zvýšené vibrace mřížky zvyšují neradiativní rekombinaci, což snižuje účinnost generování světla.

• Posun napětí v přímém směru – Vf klesá se zvyšující se teplotou přechodu, což mění elektrické vlastnosti.

• Dočasné snížení světelného toku – Optický výstup klesá s klesající účinností rekombinace nosičů.

• Spektrální posun – Emisní vlnová délka se mírně posouvá v důsledku zúžení zakázané mezery při vyšších teplotách.

Tyto změny nastávají okamžitě při nárůstu teploty a obvykle jsou vratné, když se přechod ochladí. V této fázi k poškození konstrukce ještě nedošlo. Přetrvávající vysoká teplota však urychluje dlouhodobé mechanismy degradace, o kterých bude později hovořit.

Pochopení teploty LED přechodu

Nejdůležitější teplotou v LED je přechodová teplota (Tj) — vnitřní oblast, kde jsou fotony generovány. Liší se od okolní nebo kufrové teploty. I za mírných okolních podmínek může teplota přechodu výrazně vzrůst, pokud je tepelný odpor podél tepelné cesty vysoký.

Většina LED systémů je navržena tak, aby udržovala teploty spojů pod 85 °C až 105 °C v závislosti na životnostních cílech.

Jak teplota přechodu v čase roste:

• Dlouhodobá údržba lumenu klesá rychleji

• Stárnutí materiálů se zrychluje

• Komponenty pohonu jsou vystaveny dodatečnému tepelnému zatížení

• Spolehlivostní marže se zmenšují

Na rozdíl od reverzibilních elektrických jevů popsaných v Sekci 2 vede trvalá vysoká hladina Tj k trvalému degradování materiálu. Pro cíle s dlouhou životností, jako je L70, regulace teploty spoje určuje, zda výkon zůstává předvídatelný v průběhu let provozu.

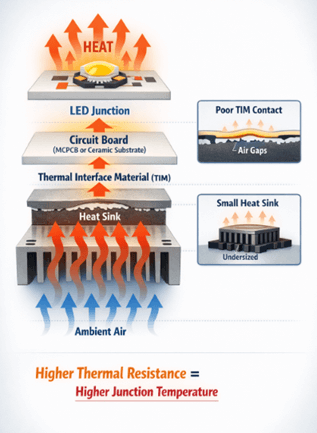

Jak se teplo šíří LED systémem

Pro řízení teploty přechodu musí teplo efektivně proudit pryč od LED čipu do okolního vzduchu. Chladicí výkon závisí na nejslabší vrstvě této cesty.

Typická tepelná cesta: LED spoj, plošný spoj (MCPCB nebo keramický substrát), tepelný rozhraní materiál (TIM), chladič a okolní vzduch. Účinnost této cesty určuje, jak vysoko teplota přechodu stoupne pod elektrickým zatížením.

Každá vrstva přidává tepelný odpor (°C/W). Nižší odpor umožňuje efektivnější přenos tepla. Špatná rovina povrchu, nerovnoměrné pokrytí TIM, zachycené vzduchové mezery nebo poddimenzované chladiče zvyšují celkový odpor a zvyšují vnitřní teplotu. I malé zvýšení celkového tepelného odporu může v systémech s vysokým výkonem zvýšit teplotu přechodu o desítky stupňů.

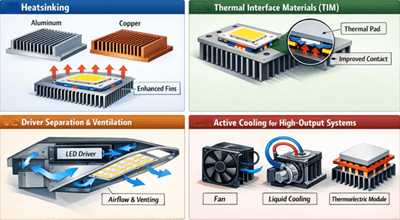

Metody tepelného řízení v LED osvětlení

Většina svítidel spoléhá na pasivní konstrukční chlazení. Systémy s vyšším výkonem mohou vyžadovat vylepšené tepelné strategie.

Chladič

Chladič absorbuje teplo z LED desky a uvolňuje ho do vzduchu. Na výkon mají vliv jak materiál, tak geometrie.

Běžné materiály:

• Hliník – Silný poměr vodivosti, hmotnosti a ceny

• Měď – Vyšší vodivost, ale těžší a dražší

Žebra zvětšují plochu, čímž zlepšují konvekci a odvod tepla.

Materiály tepelného rozhraní (TIM)

I obráběné kovové povrchy obsahují mikroskopické mezery, které zadržují vzduch. Vzduch zpomaluje přenos tepla. TIM tyto mezery vyplňuje a zlepšuje tepelný kontakt mezi LED deskou a chladičem. Správný montážní tlak a čisté kontaktní plochy zlepšují konzistenci a snižují tepelný odpor.

Oddělení a větrání řidičů

LED ovladače jsou citlivé na teplo. Oddělení měničů od primárního zdroje LED tepla snižuje elektrické zatížení a zvyšuje spolehlivost. Ventilační cesty a kanály pro proudění vzduchu zabraňují hromadění tepla v uzavřených zařízeních.

Aktivní chlazení pro systémy s vysokým výkonem

Když pasivní chlazení nemůže udržet bezpečné teploty přechodu, používají se aktivní metody:

• Fanoušci

• Kapalinové chladicí systémy

• Termoelektrické moduly

Tyto metody se aplikují při vysoké elektrické zátěži a omezeném průtoku vzduchu.

Podmínky prostředí, které zvyšují tepelné napětí

Tepelný výkon není určen pouze konstrukcí svítidel. Vnější podmínky přímo ovlivňují schopnost odvádění tepla.

Environmentální faktory, které zvyšují teplotu přechodu:

• Zvýšená teplota okolního vzduchu

• Omezená konvekce v uzavřených stropech nebo dutinách

• Přímé sluneční záření

• Instalace v blízkosti izolace

• Hromadění prachu snižuje účinnost žebrů

Tyto podmínky snižují teplotní gradient mezi chladičem a okolním vzduchem, čímž se snižuje účinnost přenosu tepla. Svítidlo s hodnotou 25 °C může pracovat výrazně nad zamýšlenou teplotou přechodu, pokud je instalováno v uzavřeném plenu nebo špatně větraném prostoru. Vliv prostředí ovlivňuje hraniční podmínku odpuzování tepla — nikoli vnitřní fyziku LED – ale výsledkem je vyšší teplota přechodu a zvýšené napětí.

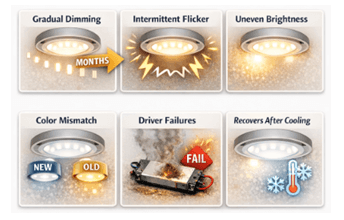

Známky tepelného přetížení v instalovaných LED svítidlách

Tepelné přetížení v terénu se vyvíjí postupně a nemusí způsobit okamžité vypnutí. Místo toho se výkonnostní nesrovnalosti objevují v čase nebo mezi zápasy.

Běžné indikátory terénní diagnostiky:

• Postupné stmívání během měsíců provozu

• Přerušované blikání po prodloužené době provozu

• Nerovnoměrný jas mezi stejnými svítidly

• Barevný nesoulad mezi novými a staršími jednotkami

• Zvýšená míra poruch řidičů v teplých obdobích

• Armatury, které se stabilizují po ochlazování

Na rozdíl od reverzibilních změn úrovně spojů v oddílu 2 tyto příznaky naznačují dlouhodobé tepelné namáhání ovlivňující materiály, pájecí spoje nebo komponenty měniče. Pokud se příznaky zesílí během vysoké okolní teploty nebo po prodloužených provozních cyklech, pravděpodobně je zvýšená teplota spoje přispívajícím faktorem.

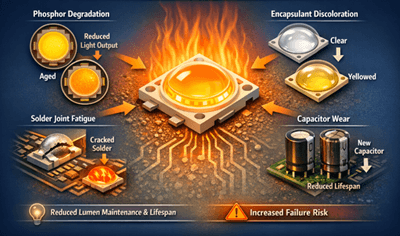

Dlouhodobá degradace materiálu a dopad na životní cyklus

Zatímco krátkodobé přehřátí ovlivňuje výkon, trvale vysoká teplota spoje způsobuje nevratné stárnutí materiálu a konstrukční opotřebení uvnitř systému.

Zvýšená teplota se zrychluje:

Tyto mechanismy degradace snižují udržování lumenu a zkracují životnost systému. Vyšší teploty přechodu přímo snižují předpokládanou životnost L70 nebo L80 a zvyšují pravděpodobnost elektronického selhání. Tepelný návrh tedy ovlivňuje nejen výkonovou stabilitu, ale také intervaly údržby, cykly výměny a celkovou spolehlivost systému během let provozu.

Nejlepší postupy tepelného návrhu pro instalace

Běžné problémy s instalací vedoucí k přehřátí

Zapuštěné svítidlo v izolovaném stropě Instalováno bez vůle proudění vzduchu, což způsobuje hromadění tepla

Venkovní svítidla na přímém slunci vystavená vyšším okolním teplotám než je za normovaných podmínek

Uzavřené dekorativní pouzdro Instalováno v uzavřeném prostoru, který výrobce nespecifikuje

Nesprávná orientace montáže Namontované vodorovně, pokud bylo předpokládáno vertikální konvekční chlazení

Doporučené postupy instalace

Měření a ověřování tepelného výkonu LED

Tepelný výkon by měl být ověřen testováním a terénním měřením, aby se potvrdil provoz v bezpečných mezích.

Běžné metody validace:

• Termovizie – Identifikuje horká místa a nerovnoměrné rozložení tepla

• Odhad teploty přechodu – Vypočítaný pomocí metod napětí v napětí nebo modelování tepelného odporu

• Testování LM-80 – Měří udržování lumenů LED pouzdr za kontrolovaných teplotních podmínek

• Projekce TM-21 – Používá data LM-80 k odhadu dlouhodobé údržby lumenů

Tyto nástroje potvrzují, zda tepelná dráha funguje podle očekávání a zda projekce životnosti odpovídají měřenému chování teploty.

Závěr

LED tepelná správa není omezena pouze na chladiče nebo proudění vzduchu. Zahrnuje kompletní tepelnou cestu od spojky k okolnímu vzduchu, spolu s instalačními podmínkami a dlouhodobým provozním prostředím. Zatímco krátkodobé zvýšení teploty může ovlivnit pouze elektrické chování, trvalá vysoká teplota přechodu urychluje stárnutí materiálu a zkracuje životnost systému. Správný tepelný návrh, správná instalace a ověření výkonu společně zajišťují stabilní světelný výstup a předvídatelnou spolehlivost po mnoho let provozu.

Často kladené otázky [FAQ]

Co se stane, když teplota LED přechodu překročí svůj jmenovitý limit?

Když teplota přechodu překročí svůj jmenovitý limit, zrychlují se mechanismy degradace. Stabilita fosforu klesá, pouzdra rychleji zbarvují a pájení slábnou při opakovaných tepelných cyklech. Světelný výkon klesá rychleji, barevná konzistence se mění v průběhu času a celková životnost se zkracuje. I když LED neselže okamžitě, dlouhodobé rezervy spolehlivosti se výrazně zmenšují.

Jak tepelný odpor ovlivňuje jas a životnost LED?

Tepelný odpor (°C/W) určuje, jak efektivně se teplo přesouvá z LED přechodu do okolního vzduchu. Vyšší celkový tepelný odpor způsobuje, že teplota přechodu stoupá při stejném elektrickém zatížení. S rostoucí teplotou spoje klesá světelný tok a stárnutí se zrychluje. Snížení odporu podél tepelné cesty přímo zlepšuje stabilitu jasu a dlouhodobé udržování lumenů.

Může samotná okolní teplota způsobit selhání LED?

Okolní teplota přímo nepoškozuje LED čip, ale snižuje teplotní gradient potřebný pro odvod tepla. Když okolní teplota stoupá, chladič nemůže energii rozptylovat tak efektivně, což způsobuje zvýšení teploty přechodu. V uzavřených nebo vysokých teplotních podmínkách to může systém posunout za jeho tepelný konstrukční rezervu a zkrátit životnost.

Jak se v reálném systému vypočítá teplota LED přechodu?

Teplotu LED přechodu lze odhadnout přičtením teplotního nárůstu souvisejícího s teplotou okolního osvětlení. Nárůst je výkon (jako teplo) vynásobený celkovým tepelným odporem mezi přechodem a okolním prostředím, tedy Tj = Ta + (P × RθJA). Tj lze také odhadnout metodou dopředného napětí měřením, jak se Vf mění s teplotou.

12,5 Vyžadují LED s vyšším výkonem vždy aktivní chlazení?

Ne vždy. Požadavky na chlazení závisí na celkové hustotě výkonu, konstrukci krytu, proudění vzduchu a tepelném odporu – nejen na výkonu wattů. Dobře navržený pasivní chladič s dostatečnou plochou a prouděním vzduchu dokáže zvládnout mnoho vysoce výkonných systémů. Aktivní chlazení se stává vhodným, když pasivní konstrukce nedokážou udržet bezpečné teploty spojů za očekávaných provozních podmínek.
