Magnetické pole a magnetický tok spolu úzce souvisejí, ale popisují různé věci v elektromagnetismu. Magnetické pole ukazuje magnetický vliv v prostoru, zatímco magnetický tok ukazuje, kolik tohoto pole prochází povrchem. Jejich vztah je vyžadován při výpočtech, indukci a elektrických systémech. Tento článek poskytuje informace o jejich definicích, rozdílech, vzorcích, faktorech a použitích.
Rozdíl mezi magnetickým polem a magnetickým tokem

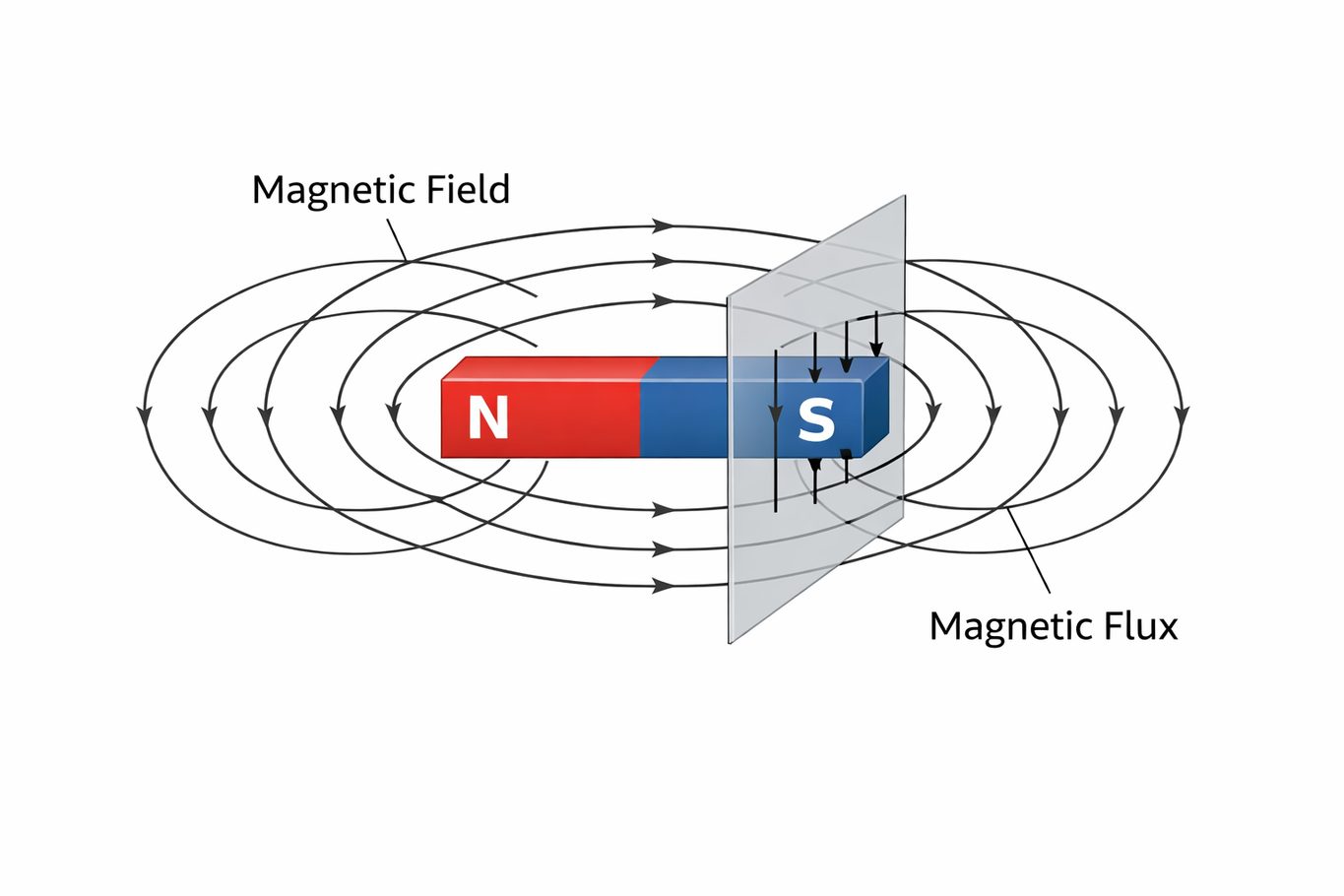

Magnetické pole a magnetický tok spolu souvisejí, ale nejsou totéž. Magnetické pole popisuje magnetický vliv v prostoru, zatímco magnetický tok popisuje, kolik tohoto pole prochází vybraným povrchem. Tento rozdíl je důležitý u indukce, cívek, transformátorů a dalších elektrických systémů.
Definice, symboly a jednotky
Magnetické pole
Magnetické pole je oblast kolem magnetu, elektrického proudu nebo měnícího se elektrického pole, kde mohou působit magnetické síly. Je reprezentován symbolem B a měřen v tesla (T). Protože má jak velikost, tak směr, je vektorovou veličinou.
Magnetické pole ukazuje sílu a směr magnetického efektu v určitém bodě. Může existovat kolem permanentních magnetů, vodičů s proudem, cívek a elektromagnetů.

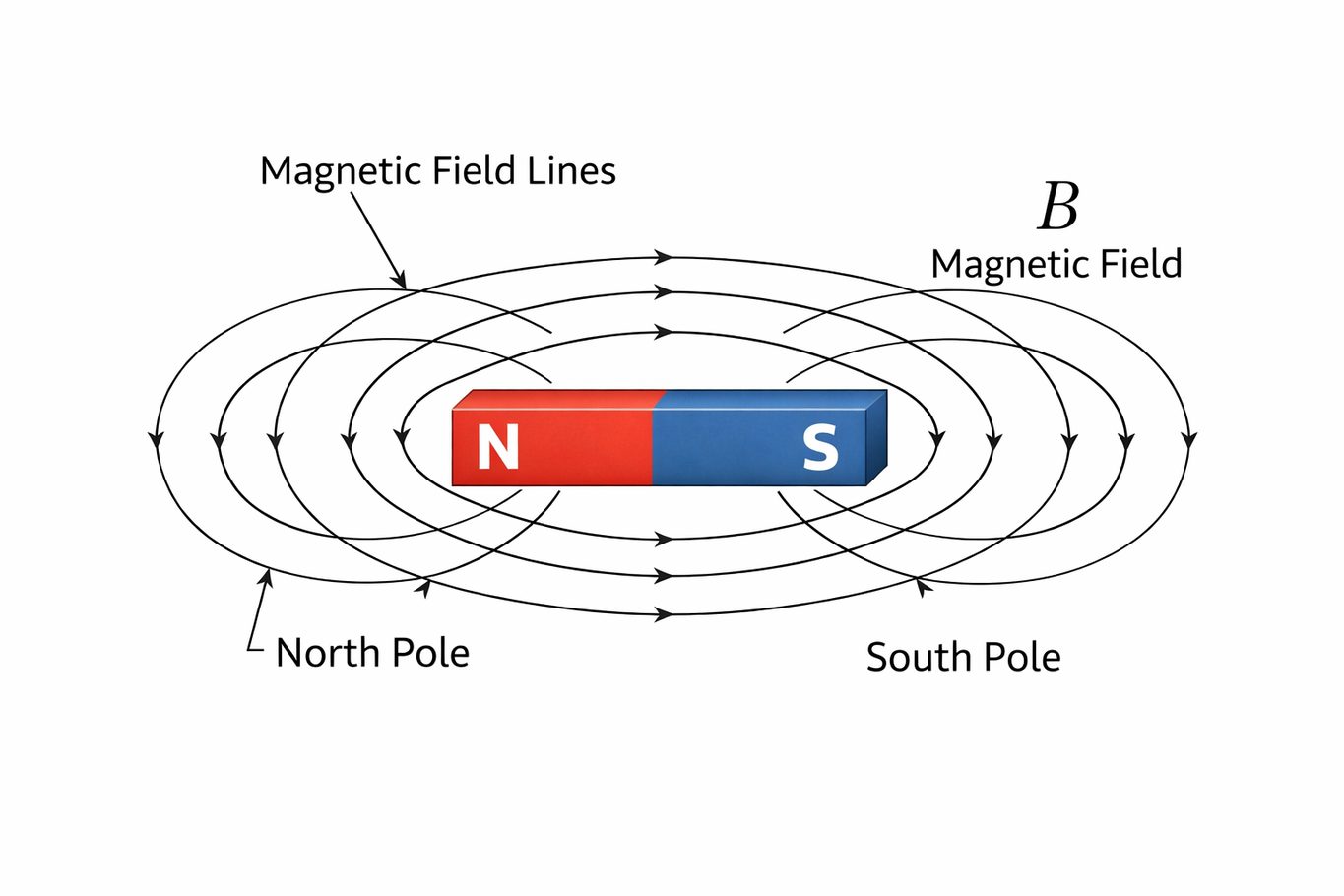

Magnetické siločáry se často používají k vizuálnímu zobrazení pole. Pomáhají reprezentovat směr a relativní sílu, ale jsou pouze vizuálním modelem, nikoli skutečnými objekty v prostoru.
Magnetický tok

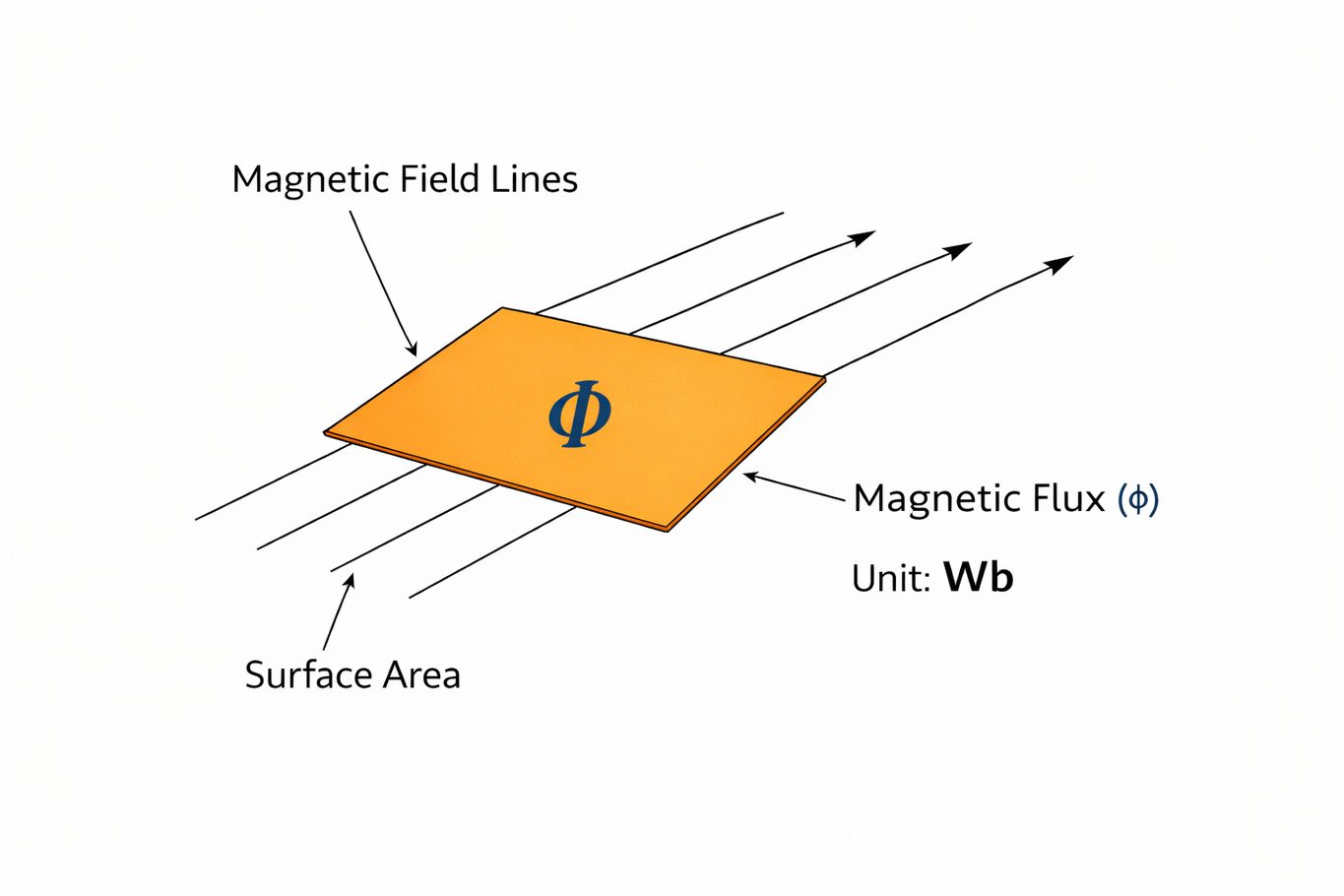

Magnetický tok je množství magnetického pole procházejícího vybraným povrchem. Běžně se zapisuje jako Φ nebo ΦB a měří se ve weberu (Wb). Na rozdíl od magnetického pole závisí magnetický tok jak na ploše, tak na směru.
Nepopisuje magnetický efekt v každém bodě prostoru. Místo toho ukazuje, kolik magnetického pole protíná konkrétní povrch. To z něj činí nezbytný v cívkách, smyčkách, transformátorových jádrech a indukčních systémech.
Vztah mezi jednotkami
Magnetické pole a magnetický tok jsou propojeny jednotkami:
1 Wb = 1 T·m²
To znamená, že jeden weber magnetického toku se rovná jedné tesle magnetického pole rovnoměrně procházejícího jedním metrem čtverečním plochy. To ukazuje, že obě veličiny jsou úzce propojené, ale přesto popisují různé fyzikální pojmy.
| Množství | Magnetické pole | Magnetický tok |
|---|---|---|
| Symbol | B | Φ nebo ΦB |
| Jednotka | tesla (T) | Weber (Bílý pás) |
| Význam | Magnetický vliv v bodě nebo oblasti | Množství magnetického pole procházejícího povrchem |
| Typ | Vektorová veličina | Povrchově související veličina |
Vzorec magnetického toku a hlavní faktory
Magnetický tok procházející plochou v rovnoměrném magnetickém poli se vypočítá tímto vzorcem:
Φ = B A cos θ
Kde:
• Φ = magnetický tok
• B = síla magnetického pole
• A = povrchová plocha
• θ = úhel mezi magnetickým polem a kolmouhlou na povrch
Tento vzorec ukazuje, že magnetický tok nezávisí pouze na síle magnetického pole. Závisí také na velikosti povrchu a na tom, jak je povrch v poli umístěn.
Vliv síly magnetického pole

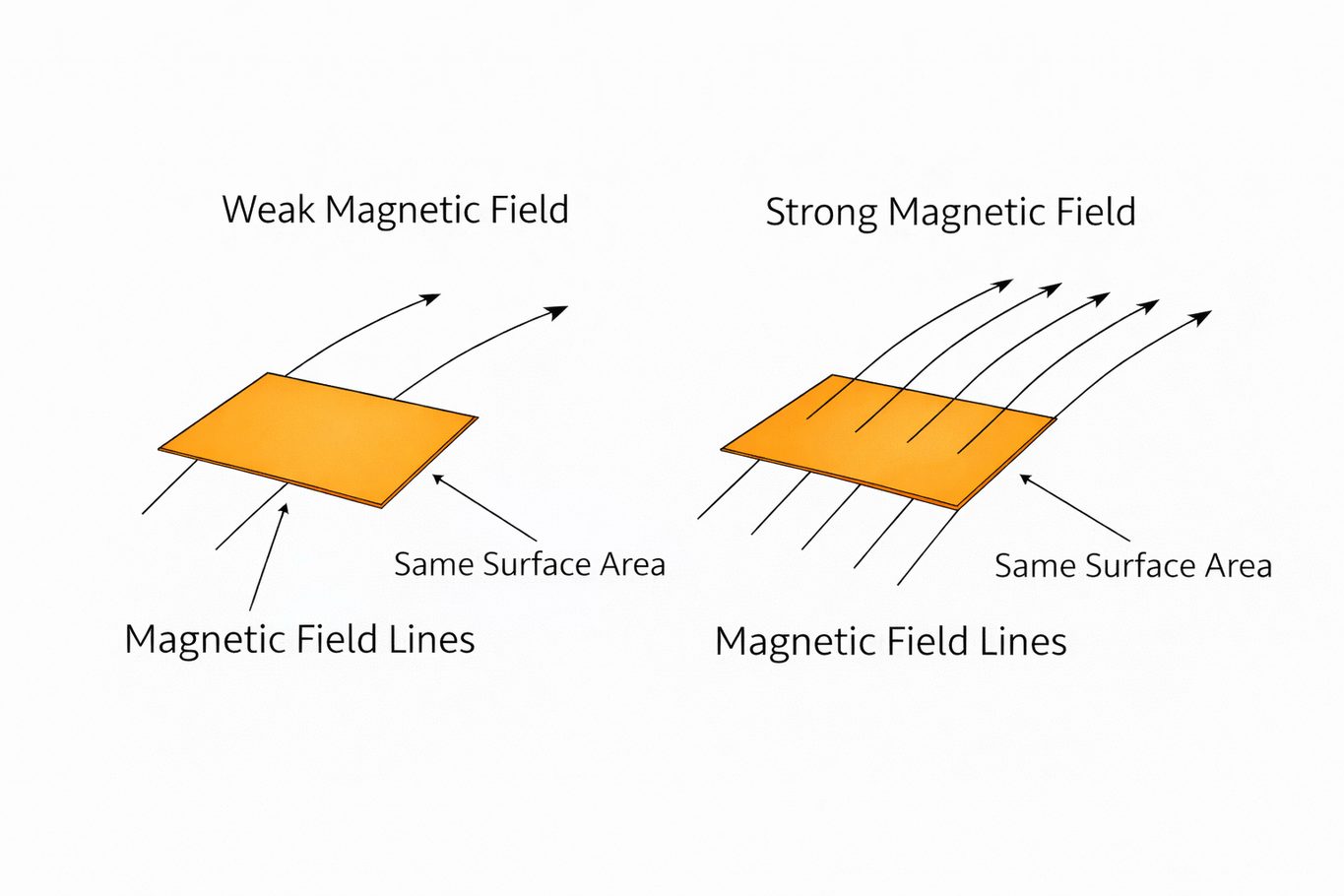

Když povrch a úhel zůstávají stejné, magnetický tok roste se zvyšující se silou magnetického pole. K tomu dochází proto, že silnější magnetické pole propouští stejný povrch více pole. Pokud magnetické pole zeslábne, magnetický tok se za stejných podmínek také sníží.
Tento faktor ukazuje, že magnetický tok je přímo spojen s tím, jak silné je magnetické pole na povrchu. Samotná síla pole neurčuje konečné množství toku.
Vliv povrchové plochy
Když síla a úhel magnetického pole zůstávají stejné, povrchová plocha má přímý vliv na magnetický tok. Větší povrch umožňuje, aby jím prošlo více magnetického pole, takže tok je větší. Menší povrch zachytí menší část pole, takže tok je snížen.
To znamená, že magnetický tok závisí nejen na samotném poli, ale také na velikosti zkoumaného povrchu. I ve stejné magnetické oblasti mohou různé velikosti povrchu produkovat různé hodnoty toku.
Vliv orientace povrchu
Úhel povrchu také mění magnetický tok. Tok je největší, když magnetické pole prochází přímo povrchem. Stane se nulou, když pole běží rovnoběžně s povrchem, protože pole jím neprochází.
To znamená, že poloha povrchu je důležitá. I silné magnetické pole může vyvolat nízký tok, pokud je povrch nakloněn pod nesprávným úhlem.
Vztah mezi magnetickým polem a magnetickým tokem
Magnetický tok pochází z magnetického pole. Pokud není magnetické pole, není magnetický tok procházející povrchem. Množství toku závisí na tom, jak pole prochází tímto povrchem, takže tyto dvě myšlenky jsou propojené, ale stále odlišné. Magnetické pole vytváří magnetické podmínky v prostoru, zatímco magnetický tok popisuje, kolik tohoto pole projde vybranou oblastí nebo cívkou.

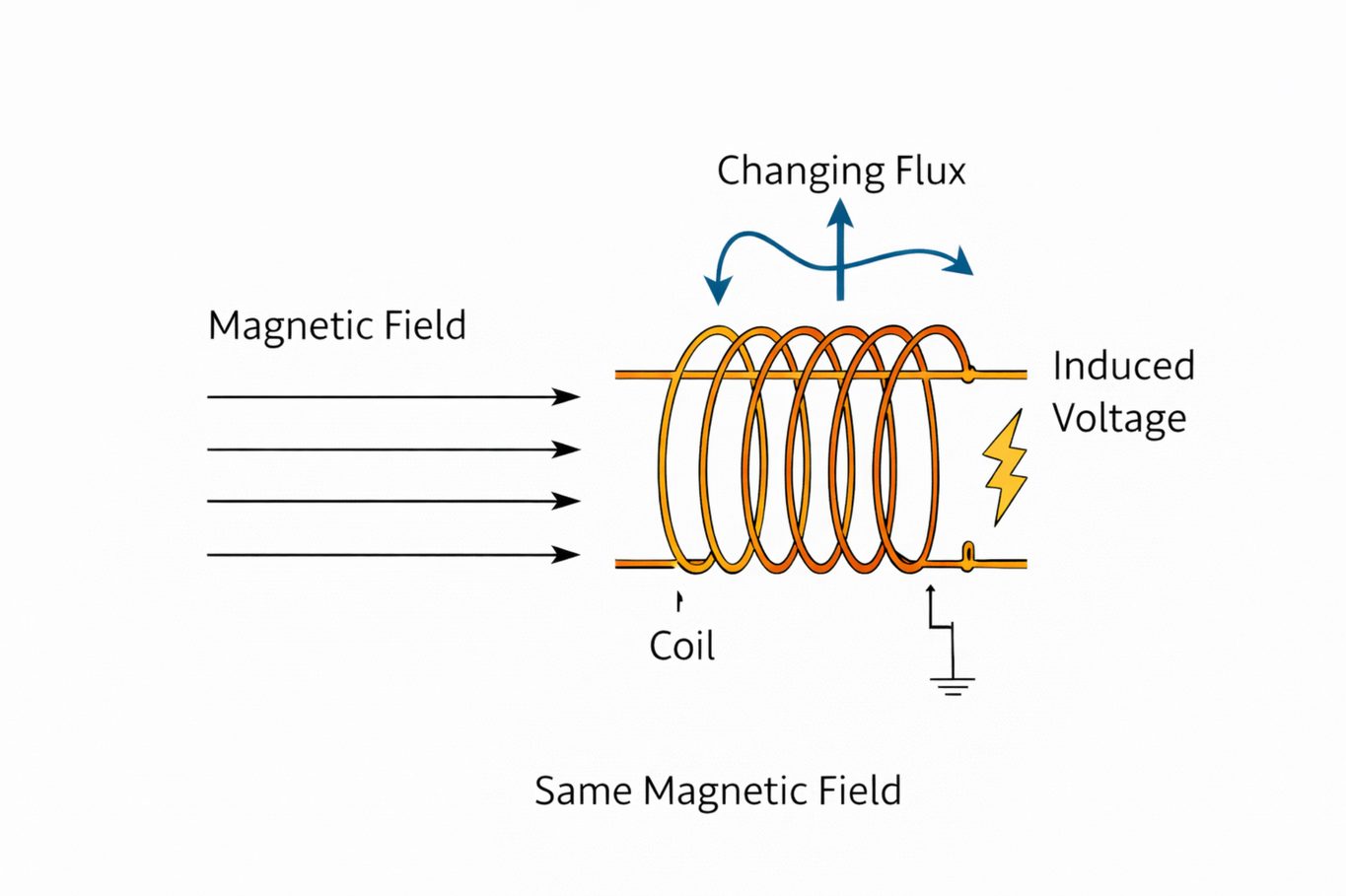

Tento vztah je obzvlášť důležitý, když se magnetický tok v průběhu času mění. Měnící se magnetický tok může vytvořit elektromotorickou sílu, což je základní princip elektromagnetické indukce. Tento jev je zásadní v transformátorech, generátorech a mnoha dalších elektrických systémech.
Praktické využití magnetického pole a magnetického toku
Využití magnetického pole
Magnetické pole je nejdůležitější v systémech, kde je třeba detekovat nebo kontrolovat magnetickou sílu nebo směr v bodě. Běžné příklady zahrnují permanentní magnety, elektromagnety, magnetické senzory, reproduktory, MRI systémy a vodiče s průvodem proudu. V těchto případech je hlavním problémem magnetický efekt ve vesmíru, nikoli pole procházející definovaným povrchem.
Využití magnetického toku
Magnetický tok je nejdůležitější v systémech, kde množství magnetického pole procházejícího smyčkou, cívkou nebo jádrem ovlivňuje provoz. To zahrnuje transformátory, generátory, induktory, elektrické motory a další zařízení založená na indukci. V těchto systémech se magnetický tok používá k popisu magnetického propojení, indukčního chování a toho, jak efektivně magnetická energie prochází zamýšlenou cestou.
Jak analyzovat magnetické pole a magnetický tok
Krok 1: Identifikujte hlavní veličinu
Začněte tím, že zjistíte, co problém vyžaduje.
• Pokud se otázka týká síly nebo směru v prostoru, zaměřte se na magnetické pole
• Pokud se otázka týká pole procházejícího oblastí, cívkou nebo smyčkou, zaměřte se na magnetický tok
Krok 2: Definujte oblast nebo povrch
Přesně definujte, která část systému je studována. Pro magnetické pole to může být bod, dráha nebo oblast. Pro magnetický tok identifikujte povrch, kterým pole prochází.
• Identifikovat povrch
• Určit plochu
• Označte povrchovou normálu
• Všimněte si směru magnetického pole
Krok 3: Zkontrolujte důležité proměnné
Před vyřešením problému uveďte hlavní zapojené veličiny.
• Síla magnetického pole
• Uniformní nebo neuniformní pole
• Povrchová plocha
• Úhel mezi tělesem a normálou
• Zda se tok mění v čase
Krok 4: Použijte správný vztah
Použijte B, pokud je cílem popsat magnetický vliv v bodě nebo v oblasti. Použijte Φ = B A cos θ při hledání magnetického toku pro rovnoměrné magnetické pole procházející plochou plochou.
Pokud problém zahrnuje indukci, zkontrolujte, zda se magnetický tok mění kvůli:
• Změna síly pole
• Převlečovací prostor
• Změna orientace
• Pohyb vodiče nebo povrchu
Chyby, kterým se vyhnout v magnetickém poli a magnetickém toku
Častou chybou je zacházet s magnetickým polem a magnetickým tokem, jako by byly totéž. Jsou propojené, ale popisují různé věci.
Další chybou je vynechat povrch při diskusi o magnetickém toku. Tok závisí na definované oblasti, takže jej nelze jasně pochopit bez ní.
Úhel je také často přehlížen. Orientace povrchu mění, kolik magnetického pole jím prochází, takže stejné pole může produkovat různé hodnoty toku.
Je také povinné nepovažovat magnetické siločáry za skutečné objekty. Jsou pouze vizuálním způsobem ukazování směru a relativní síly.
Závěr
Magnetické pole a magnetický tok spolupracují, ale nejsou totéž. Magnetické pole popisuje magnetický efekt ve vesmíru, zatímco magnetický tok závisí na síle pole, ploše povrchu a úhlu. Tyto myšlenky jsou základní v indukci a v zařízeních jako jsou transformátory, generátory, motory a induktory. Jasné porozumění také pomáhá vyhnout se běžným chybám při studiu vzorců, povrchů a magnetických siločar.
Často kladené otázky [FAQ]
Může magnetický tok existovat v nehomogenním poli?
Ano. Může, ale jednoduchý vzorec funguje nejlépe pro jednotné pole.
Může být magnetický tok záporný?
Ano. Záleží na směru pole a orientaci povrchu.
Co je magnetická toková vazba?
Je to celkový tok přes všechny závity cívky.
9,4 Proč používat povrchovou normálu?
Dává jasný odkaz na úhel.
9,5 Potřebuje tavidlo skutečný povrch?
Ne. Může projít imaginárním povrchem.
Proč je tok důležitý v střídavých systémech?
Změna tavidla pomáhá produkovat napětí.
