Magnetické jazýčkové spínače jsou široce používané senzorické součástky v mnoha elektrických a elektronických systémech. Jejich jednoduchá konstrukce a spolehlivý magnetický provoz jim umožňují detekovat polohu, pohyb a blízkost bez nutnosti složité elektroniky.

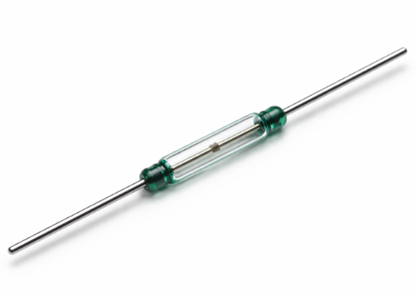

Přehled magnetického reedového spínače
Magnetický jazýčkový spínač je elektromechanický spínač, který reaguje na magnetické pole. Obsahuje dva tenké kovové jazýčky uzavřené uvnitř malé skleněné kapsle. Když se magnet přiblíží k spínači, jazýčky se pohybují a buď otevřou, nebo uzavřou elektrický obvod. Většina magnetických jazýčkových spínačů je normálně otevřená, ale některé jsou obvykle zavřené. Kovové pásky uvnitř spínače se nazývají jazýčky.
Provoz a struktura magnetického jazýčkového spínače
Rejsový spínač funguje tak, že reaguje na blízké magnetické pole. Uvnitř zařízení jsou dva feromagnetické kovové jazýčky uzavřené ve skleněné kapsli.
Když se magnet přiblíží k spínači, jazýčky se magnetizují. Jejich konce se vyvinou opačně proti magnetické polaritě, což způsobuje, že se navzájem přitahují. Když se pohybují spolu, kontaktní plochy se dotýkají a uzavírají elektrický obvod.
Když se magnet vzdálí, pole je příliš slabé na to, aby drželo jazýčky pohromadě. Jazýčky ztrácejí magnetizaci, oddělují se a vrací se do původní polohy, čímž se obvod opět otevírá. Tato jednoduchá funkce umožňuje zařízení detekovat pohyb nebo polohu bez nutnosti externího napájení pro spínací proces.

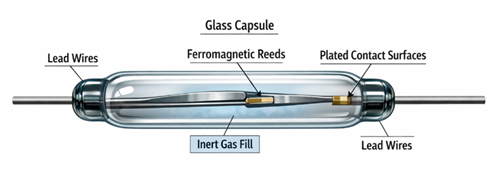

Rejedový přepínač se skládá z několika částí uzavřených uvnitř skleněné kapsle. Tento uzavřený design chrání vnitřní komponenty před kontaminací a pomáhá udržovat stabilní provoz.
• Skleněná kapsle: Přepínací mechanismus je uzavřen v úzké skleněné trubici. Chrání vnitřní kontakty před prachem, vlhkostí a oxidací, což pomáhá dlouhodobě zajistit spolehlivost.
• Feromagnetické jazýčky: Uvnitř kapsle jsou umístěny dva tenké feromagnetické kovové proužky. Tyto prvky fungují jak jako magnetické prvky, tak jako elektrické kontakty. Když jsou vystaveny magnetickému poli, magnetizují se a pohybují se k sobě.
• Kontaktní plochy: Špičky jazýčků tvoří spínací kontakty. Tyto oblasti jsou často pokoveny vodivými materiály, jako je rhodium nebo ruthenium, aby se zlepšila vodivost a snížilo opotřebení při opakovaném přepínání.
• Vedoucí vodiče: Vedoucí vodiče vyčnívají z obou konců kapsle. Připojují spínač k externímu obvodu a obvykle jsou pájeny na desky plošných spojů nebo připojeny k kabelovým svazkům.
• Ochranné plynové prostředí: Mnoho reedových spínačů obsahuje uvnitř kapsle inertní plyn nebo vakuum. Tato kontrolovaná atmosféra snižuje oxidaci a pomáhá chránit kontaktní plochy během provozu.
Typy magnetických reed spínačů

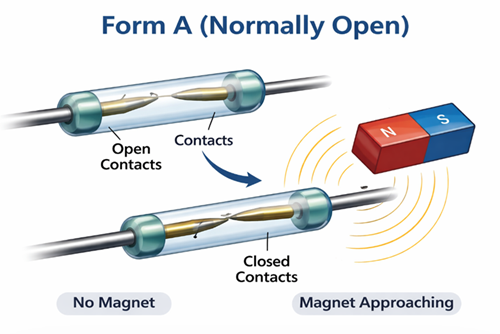

Formulář A (obvykle otevřený)
Toto je nejběžnější typ. Kontakty zůstávají otevřené, když není přítomno magnetické pole, a zavírají se, když se magnet přiblíží k spínači.

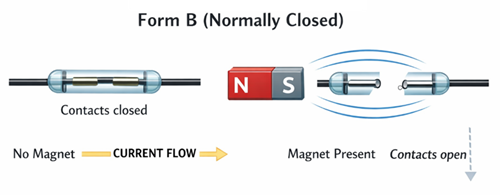

Formulář B (obvykle uzavřený)
V této konfiguraci zůstávají kontakty zavřené bez magnetického pole a otevřené, když magnet aktivuje spínač.

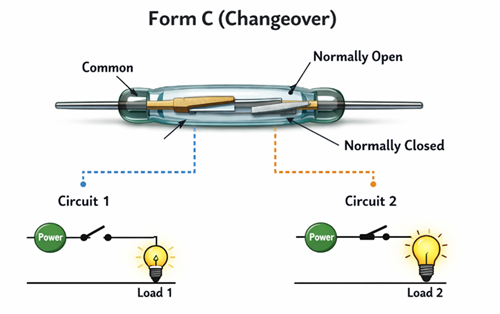

Forma C (Změna)
Přepínač s reed přepínáním má tři svorky a může přepínat mezi dvěma obvody. Tato konfigurace umožňuje flexibilnější řízení obvodů.
Symbol magnetického rejézkového spínače a schéma zapojení
V elektrických schématech jsou reedové spínače znázorňovány symboly podobnými standardním mechanickým spínačům. Symbol označuje, jak se kontakty mění při aplikaci magnetického pole.

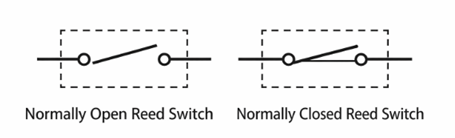

Symbol reed switche
V elektrických schématech je rejedový spínač obvykle zobrazen pomocí kontaktního symbolu spínače ohraničeného přerušovanými čarami nebo umístěného poblíž magnetového indikátoru. Přerušovaný obrys představuje uzavřený magnetický přepínací prvek.
• Symbol normálně otevřeného jazýčkového spínače: Kontakty jsou natahovány odděleně. Když je magnetické pole aplikováno, kontakty se uzavřou a umožní tok proudu.
• Symbol normálně zavřeného jazýčkového spínače: Kontakty se tahají dotýkajícím se. Když je přivedeno magnetické pole, kontakty se otevřou a přeruší proud.

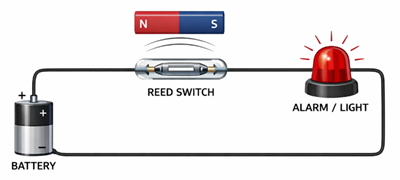

Příklad obvodu 4.2
V jednoduchém obvodu je rejodový spínač zapojen sériově s napájecím zdrojem a zátěží, jako je alarm nebo kontrolka. Když se magnet přiblíží k spínači, kontakty změní stav a zařízení aktivují nebo deaktivují. Protože reedové spínače jsou pasivní zařízení, lze je snadno integrovat do jednoduchých snímacích obvodů bez nutnosti dodatečného výkonu pro přepínání.

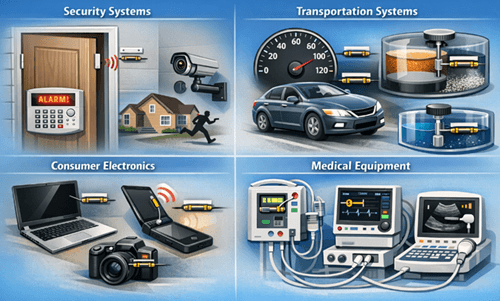

Aplikace magnetických jazýčkových spínačů
• Bezpečnostní systémy: Magnetické jazýčkové spínače se široce používají v senzorech dveří a oken k detekci otevírání nebo zavírání. Když se chráněný vstupní bod změní, spínač změní stav a může spustit alarm nebo poslat signál do monitorovacího systému.
• Dopravní systémy: V dopravních zařízeních se magnetické jazýčkové spínače používají v zařízeních jako jsou rychloměry, systémy monitorování brzd a snímače hladiny kapalin. Pomáhají detekovat pohyb, polohu nebo změny úrovně a podporují spolehlivé monitorování systému.
• Spotřební elektronika: Magnetické jazýčkové spínače se používají v spotřební elektronice k detekci otevřených nebo zavřených poloh v zařízeních, jako jsou notebooky, mobilní telefony a fotoaparáty. Pomáhají zařízení automaticky reagovat, když se na místo přesune kryt, víko nebo příslušenství.
• Lékařské vybavení: V lékařském vybavení jsou magnetické jazýčkové spínače integrovány do zařízení jako jsou infuzní čerpadla, ventilátory a diagnostické přístroje, kde je vyžadována spolehlivá detekce polohy. Jejich uzavřený design a stabilní provoz je činí vhodnými pro zařízení závislá na přesném spínání.
Specifikace a instalace magnetického jazýčkového spínače
Elektrické specifikace
| Specifikace | Popis |
|---|---|
| Spínací napětí | Maximální napětí, které mohou kontakty bezpečně ovládat během provozu |
| Spínací proud | Maximální proud, který mohou kontakty unést, když je obvod otevřen nebo uzavřen |
| Přepínací výkon | Kombinovaná schopnost napětí a proudu spínače, obvykle vyjádřená ve wattech |
| Kontaktní odpor | Elektrický odpor mezi kontakty při zavření spínače |
| Provozní doba | Doba potřebná k uzavření kontaktů po magnetické aktivaci |
| Čas vydání | Doba potřebná k opětovnému otevření kontaktů po odstranění magnetického pole |
| Rozsah provozních teplot | Teplotní limity, v jejichž rámci reed switch spolehlivě pracuje |
Magnetické a aktivační specifikace
| Parametr | Popis |
|---|---|
| Aktivační vzdálenost | Jak blízko musí být magnet, aby spustil spínač |
| Provozní vzdálenost | Vzdálenost, kde magnetické pole uzavírá kontakty |
| Vzdálenost uvolnění | Vzdálenost, kde se jazýčky oddělují a znovu otevírají |
| Síla magnetu | Silnější magnety umožňují větší aktivační vzdálenost |
| Zarovnání magnetů | Orientace magnetu ovlivňuje, jak magnetické pole interaguje s jazýčky |
| Hodnocení citlivosti (AT) | Nižší hodnoty proudu a obratu naznačují vyšší citlivost |
Úvahy o instalaci a zapojení
• Reed spínače lze zapojit do série nebo paralelních obvodů v závislosti na požadované funkčnosti. V mnoha řídicích obvodech je spínač umístěn v linii se zátěží, takže obvod se při přesunu magnetu do polohy otevírá nebo zavírá.
• Magnet a spínač musí být správně zarovnány, aby magnetické pole dosáhlo jazýčků ve správné vzdálenosti. Stabilní upevnění pomáhá udržovat konzistentní přepínací výkon.
• Po instalaci by měl být spínač otestován pohybem magnetu směrem k zařízení a od něj, aby se potvrdila správná vzdálenost aktivace a odezva obvodu. Pro spolehlivé přepínání mohou být nutné drobné úpravy.
Výhody a omezení magnetických jazýčkových spínačů
Výhody
• Pro spínání není potřeba externí napájení
• Jednoduchá integrace do snímacích obvodů
• Uzavřená konstrukce chrání kontakty před prachem a kontaminací
• Vysoká citlivost na magnetická pole
Omezení
• Omezená miniaturizace ve srovnání s polovodičovými senzory
• Závislost na umístění magnetu pro správný provoz
• Možné rušení z blízkých magnetických zdrojů
• Mechanické kontakty mohou způsobovat odskok kontaktů

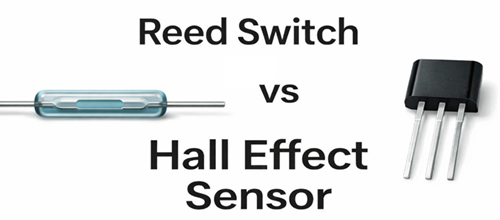

Reed Switch vs Hallův efektový senzor
| Funkce | Reed Switch | Hallův efektový senzor |
|---|---|---|
| Princip provozu | Mechanické kontakty aktivované magnetickým polem | Detekce polovodičového magnetu |
| Výstup | Mechanický kontakt otevírání/zavírání | Elektrické napětí nebo digitální signál |
| Požadavek na napájení | Není potřeba žádné externí napájení | Vyžaduje napájení |
| Rychlost přepínání | Pomalejší mechanická odezva | Rychlejší elektronická odezva |
| Pohyblivé části | Ano | Ne |
| Odolnost | Dobře, ale kontaktní čočky se mohou opotřebovat | Velmi odolné |
| Elektrická izolace | Poskytuje fyzickou izolaci | Žádná mechanická izolace |
| Složitost obvodu | Jednoduché obvody | Často vyžaduje další elektroniku |
Závěr
Magnetické jazýčkové spínače zůstávají důležitými součástmi v systémech snímání a řízení díky své jednoduché konstrukci, uzavřené konstrukci a spolehlivému magnetickému provozu. Jejich schopnost přepínat obvody bez nutnosti externího napájení je činí užitečnými v mnoha aplikacích. Jak se materiály a konstrukce zařízení nadále zlepšují, reedové spínače zůstanou praktickými řešeními pro systémy detekce polohy, monitorování a automatizace.
Často kladené otázky [FAQ]
Jak dlouho obvykle vydrží magnetický jazýčkový spínač?
Životnost magnetického jazýčkového spínače závisí na zatížení spínacího systému, provozní frekvenci a podmínkách prostředí. V aplikacích s nízkou spotřebou mohou reedové spínače provádět miliony nebo dokonce miliardy cyklů přepínání. Protože jsou kontakty uzavřeny uvnitř skleněné kapsle, dochází k menší oxidaci a kontaminaci, což pomáhá prodloužit provozní životnost.
Mohou magnetické reed spínače fungovat v drsném prostředí?
Ano, magnetické jazýčkové spínače jsou často vhodné pro drsné prostředí, protože jejich kontakty jsou uzavřeny uvnitř ochranné skleněné kapsle. Tato utěsněná konstrukce chrání kontakty před prachem, vlhkostí a chemickým znečištěním. Přesto však extrémní mechanické nárazy, vibrace nebo teploty mimo specifikovaný rozsah mohou výkon ovlivnit.
Jaký typ magnetu nejlépe funguje s reedovým spínačem?
Trvalé magnety, jako jsou neodymové, feritové nebo alnico magnety, se běžně používají s reedovými spínači. Neodymové magnety jsou často preferovány, protože vytvářejí silná magnetická pole v kompaktní velikosti, což umožňuje spolehlivou aktivaci na větší vzdálenosti. Síla a zarovnání magnetu ovlivňují, jak efektivně spínač funguje.
Vyžadují magnetické reed spínače úpravu signálu nebo odrazení?
V mnoha jednoduchých snímacích obvodech mohou reedové spínače fungovat bez další elektroniky. Mechanické kontakty však mohou při přepínání způsobit krátké odrazy kontaktu. V citlivých digitálních systémech může být k stabilizaci signálu použit malý odrazový obvod, softwarové filtrování nebo síť rezistor-kondenzátor (RC).
Jsou magnetické jazýčkové spínače bezpečné pro použití v zařízeních s nízkou spotřebou energie?
Ano, reedové spínače jsou dobře vhodné pro zařízení napájená bateriemi, protože nevyžadují externí napájení k detekci magnetického pole. Spínač jednoduše otevře nebo zavře obvod, když je přítomen magnet. Tento pasivní provoz pomáhá snižovat spotřebu energie v zařízeních, jako jsou bezdrátové senzory, přenosná zařízení a bezpečnostní detektory.
