MCB, MCCB, RCCB a ELCB jsou elektrická ochranná zařízení používaná v rozvaděčích a rozvodných rozvaděčích k vypnutí napájení během nebezpečných podmínek. MCB a MCCB chrání před přetížením a zkratem, zatímco RCCB a ELCB chrání před poruchami úniku. Každé zařízení má jinou funkci, takže nejsou stejné. Tento článek poskytuje informace o jejich funkcích, využití a rozdílech.

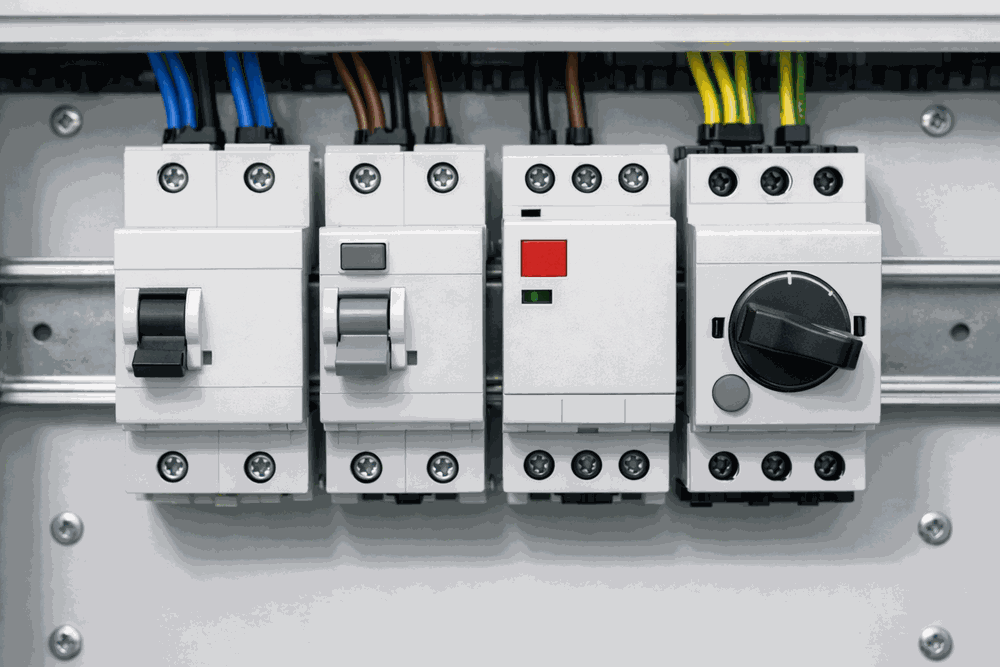

Co jsou MCB, MCCB, RCCB a ELCB
MCB, MCCB, RCCB a ELCB jsou elektrická ochranná zařízení používaná v rozvaděčích a rozvaděčích k odpojování napájení za nebezpečných podmínek. Často jsou seskupovány, protože všechny zlepšují elektrickou bezpečnost, ale nechrání před stejným typem poruchy.
MCB znamená Miniature Circuit Breaker (Miniature Circuit Breaker) a používá se k ochraně proti přetížení a zkratu v menších obvodech. MCCB znamená Molded Case Circuit Breaker (Molded Case Circuit Breaker) a poskytuje podobnou ochranu proti nadproudění pro větší obvody a vyšší proudové úrovně. RCCB znamená Residual Current Circuit Breaker (Residual Current Circuit Breaker) a používá se k detekci únikového proudu porovnáním fázového a neutrálního proudu. ELCB znamená Earth Leakage Circuit Breaker (Earth Leakage Circuit Breaker) a označuje starší typ zařízení proti úniku, který funguje odlišně od RCCB.
Jednoduše řečeno, MCB a MCCB se používají především pro ochranu proti nadproudu, zatímco RCCB a ELCB se používají pro ochranu proti únikům.

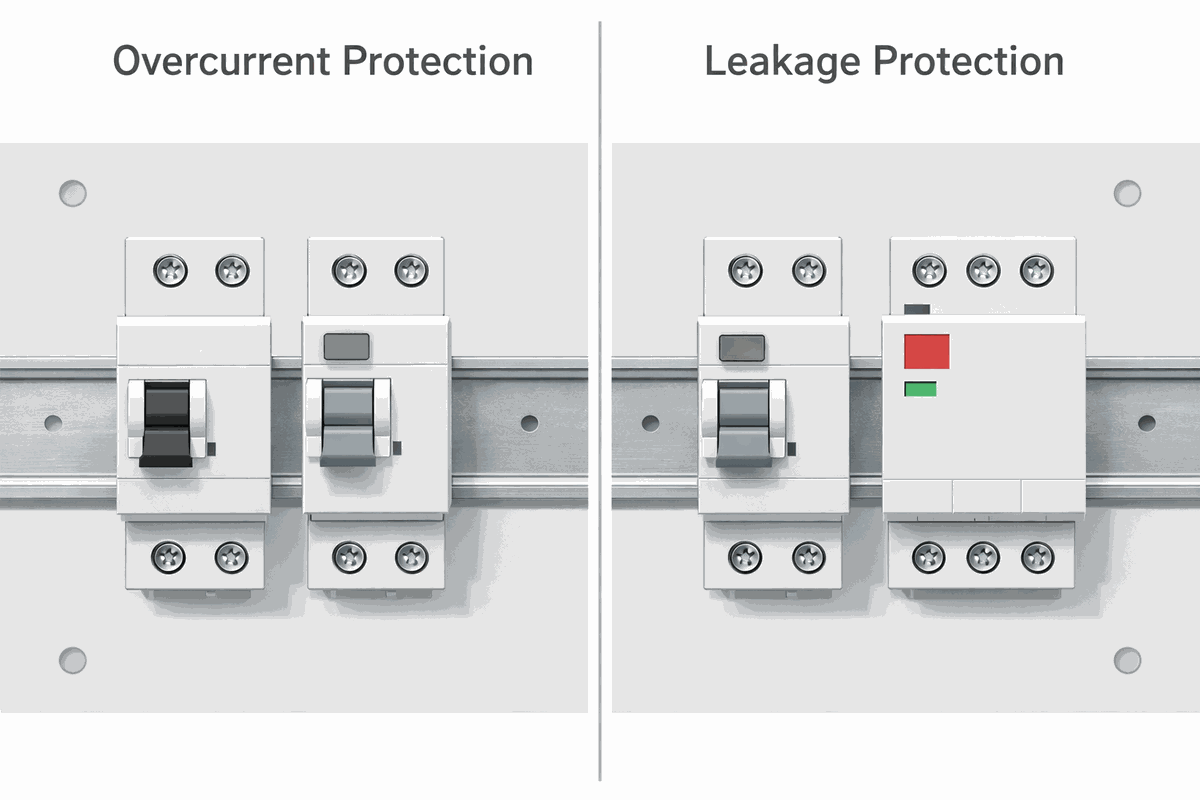

Hlavní rozdíl mezi MCB, MCCB, RCCB a ELCB
| Zařízení | Celé jméno | Hlavní ochrana | Typické použití |
|---|---|---|---|
| MCB | Miniaturní jistič | Přetížení a zkrat | Malé obytné a lehké komerční okruhy |
| MCCB | Tvarovaný jistič skříně | Přetížení a zkrat | Větší komerční a průmyslové okruhy |
| RCCB | Jistič s reziduálním proudem | Únikový proud | Ochrana proti otřesům a detekce úniku |
| ELCB | Jistič proti úniku uzemnění | Únik země | Starší systémy ochrany proti únikům |
Hlavní rozdíl mezi těmito zařízeními je typ poruchy, kterou jsou navrženy k detekci. MCB a MCCB chrání před přetížením poruch, zatímco RCCB a ELCB se používají k ochraně proti úniku. Protože jejich funkce jsou odlišné, nejsou zaměnitelné.
Jak fungují MCB, MCCB, RCCB a ELCB
Jak funguje MCB
MCB vypne, když proud překročí bezpečnou úroveň v důsledku přetížení nebo zkratu. Běžně se používá v menších větvových obvodech.
Jak funguje MCCB
MCCB také vypíná při přetížení nebo zkratu, ale je navržena pro vyšší proudové hodnoty, větší zátěže a silnější poruchové podmínky. Některé modely mají nastavitelná nastavení tripu.
Jak RCCB funguje
RCCB porovnává proud v fázovém a nulovém vodiči. Pokud se oba proudy neshodují, detekuje únikový proud a obvod se odpojí.
Jak funguje ELCB
ELCB detekuje únik do země pomocí starší provozní metody. Je spojena hlavně se staršími instalacemi a v moderních systémech je méně běžná.
Typické použití MCB, MCCB, RCCB a ELCB
Využití MCB
• Malé elektrické obvody
• Osvětlovací obvody
• Socketové obvody
• Obvody s nízkým proudem
• Standardní nízkokapacitní distribuční systémy
Využití MCCB
• Větší elektrické systémy
• Hlavní distribuční rozvaděče
• Obvody většího vybavení
• Aplikace s vyšším proudem
• Instalace, které vyžadují vyšší příbřežnou kapacitu
Využití RCCB
• Obvody, které potřebují ochranu proti únikům
• Instalace, kde je důležitá ochrana proti nárazům
• Elektrické systémy, které vyžadují detekci úniku země
• Ochranné systémy používané společně s nadproudovými zařízeními
Využití ELCB
• Starší elektrické instalace
• Starší systémy ochrany proti únikům země
• Stávající zařízení, kde jsou starší ochranná zařízení stále na místě

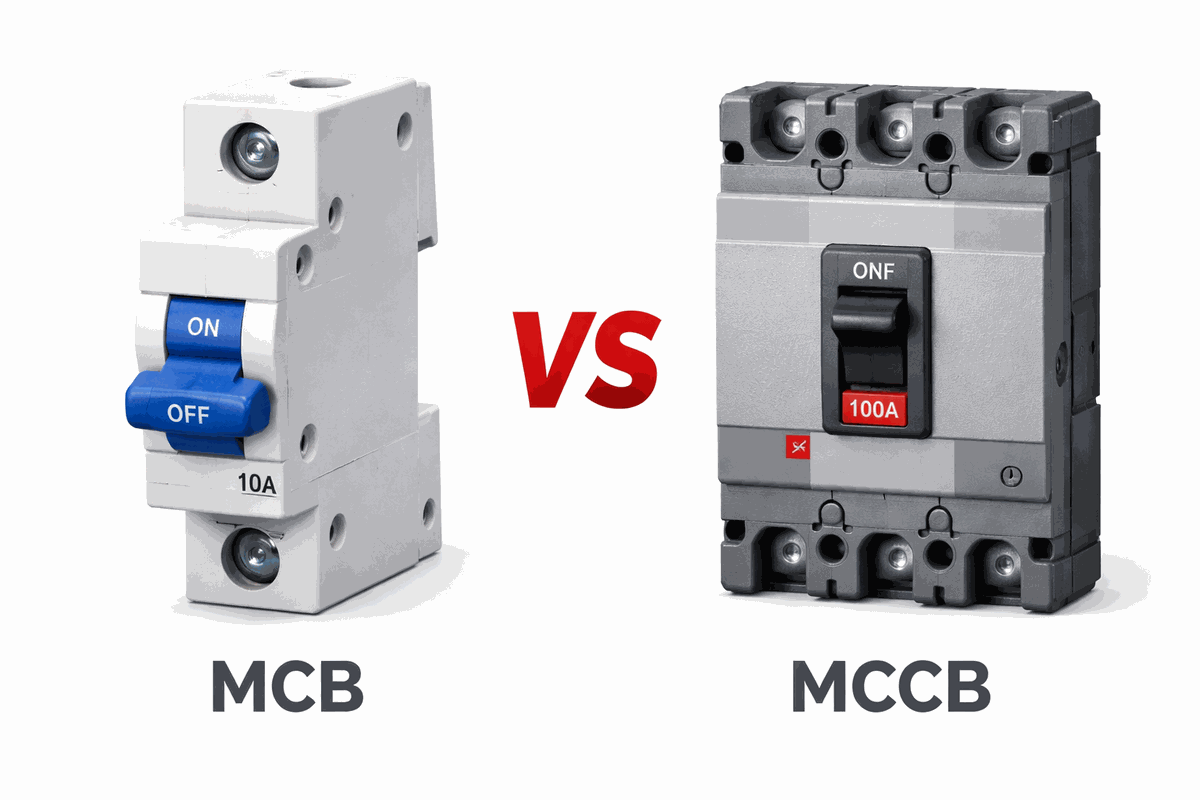

Srovnání: MCB vs MCCB
| Bod | MCB | MCCB |
|---|---|---|
| Celé jméno | Miniaturní jistič | Tvarovaný jistič skříně |
| Hlavní ochrana | Přetížení a zkrat | Přetížení a zkrat |
| Aktuální rozsah | Obvody s nižším proudem | Obvody s vyšším proudem |
| Velikost obvodu | Menší a jednodušší obvody | Větší a těžší obvody |
| Brzdná kapacita | Nižší | Vyšší |
| Úprava | Obvykle pevně | Často nastavitelné |
| Běžné použití | Rezidenční a lehké komerční systémy | Komerční a průmyslové systémy |
| Velikost | Kompaktnější | Větší a silnější |

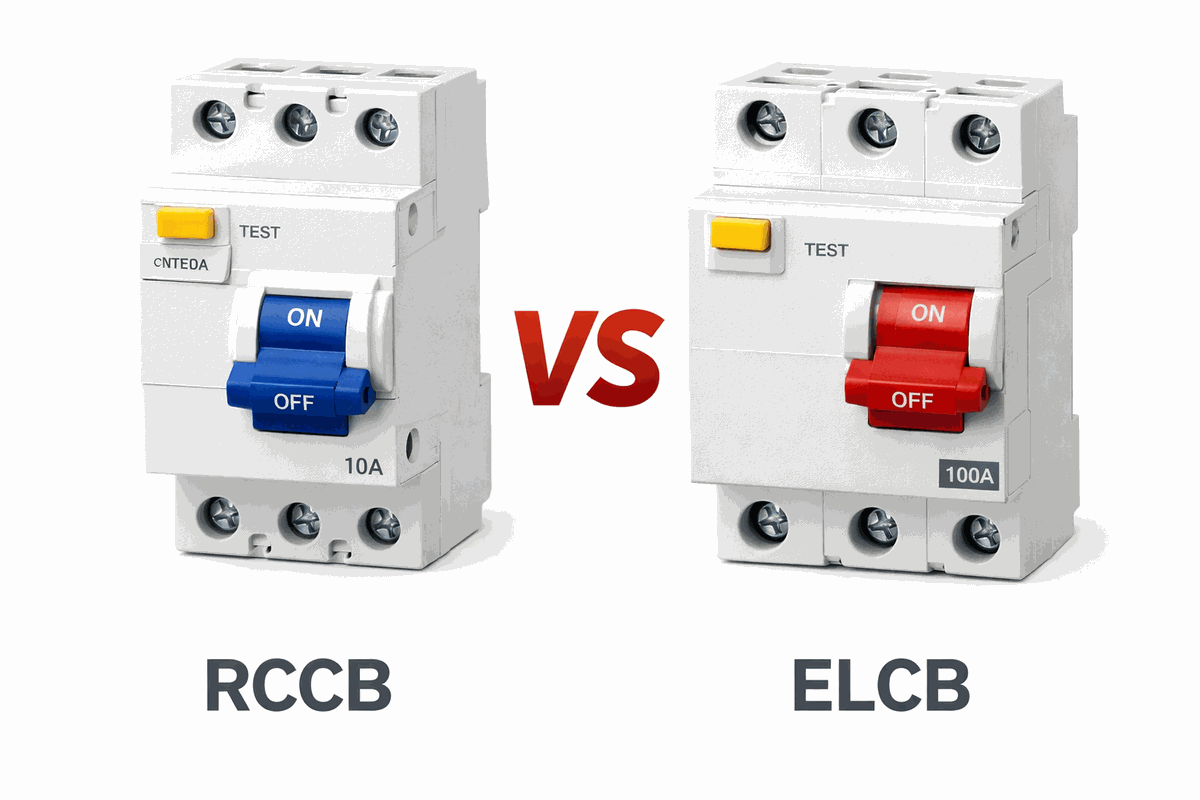

Srovnání: RCCB vs ELCB
| Bod | RCCB | ELCB |
|---|---|---|
| Celé jméno | Jistič s reziduálním proudem | Jistič proti úniku uzemnění |
| Hlavní ochrana | Únikový proud | Únik země |
| Metoda detekce poruch | Porovnává proud pod napětím a nulou | Používá starší metodu detekce založené na Zemi |
| Role ochrany před nárazy | Pomáhá snížit riziko elektrického šoku | Pomáhá snížit riziko elektrického šoku |
| Typ technologie | Modernější | Starší |
| Běžné použití dnes | Častěji používané | Méně často používané |
| Spolehlivost v moderních systémech | Přímější v provozu | Více omezený jeho způsobem provozu |
Výběr správného ochranného zařízení
Vyberte ochranné zařízení podle typu závady, kterou je třeba detekovat. MCB a MCCB jsou vybírány pro ochranu před přetížením a zkratem, zatímco RCCB a ELCB se používají pro ochranu proti únikům. MCB je vhodný pro menší obvody, zatímco MCCB se používá ve větších systémech s vyššími požadavky na proud a příjmnou kapacitu. RCCB je běžnější moderní volbou pro detekci úniků, zatímco ELCB se vyskytuje hlavně ve starších instalacích. V praxi správná volba závisí také na velikosti obvodu, úrovni poruchy a požadované ochranné funkci.
Závěr
MCB, MCCB, RCCB a ELCB všechny pomáhají zlepšit elektrickou bezpečnost, ale chrání před různými poruchami. MCB a MCCB se používají pro ochranu před přetížením a zkratem, zatímco RCCB a ELCB se používají pro ochranu proti únikům. MCB se používá pro menší obvody, MCCB pro větší, RCCB je běžný v moderních systémech a ELCB je většinou propojen se staršími instalacemi. Tyto rozdíly ovlivňují, jak je každé zařízení používáno.
Často kladené otázky [FAQ]
Může jedno zařízení dělat práci všech ostatních?
Ne. MCB, MCCB, RCCB a ELCB vykonávají různé úkoly, takže jedna nenahrazuje všechny ostatní.
Může RCCB fungovat bez přetížení?
Ano. RCCB může vypnout, když detekuje únikový proud, i když nedojde k přetížení.
Je potřeba tato zařízení resetovat po vyhodění?
Ano. Po odstranění chyby se zařízení obvykle resetuje opětovným zapnutím.
Existuje zařízení, které kombinuje ochranu proti nadproudu a úniku?
Ano. Některá zařízení kombinují ochranu proti přetížení, zkratu a úniku v jednom zařízení.
9,5 Proč záleží na proudovém jmenovitém a bejčící kapacitě?
Jsou důležité, protože zařízení musí odpovídat normální zátěži a úrovni poruchy obvodu.
Lze ELCB přímo nahradit RCCB?
Ne. Fungují různými způsoby, takže nahrazení není vždy přímé.
