Elektrické motory se široce používají v mnoha systémech, ale jejich bezpečné spuštění a udržení provozu v rámci správných limitů vyžaduje víc než jen zapínání a vypínání napájení. Startér motoru poskytuje řízení a ochranu potřebnou k řízení tohoto procesu. Kombinací klíčových funkcí v jednom zařízení pomáhá snižovat elektrické napětí, podporovat stabilní provoz a zlepšovat celkovou spolehlivost systému.

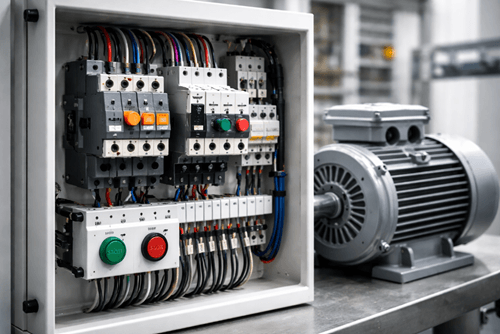

Přehled startéru motoru
Startér motoru je elektrické zařízení používané k nastartování a zastavení elektromotoru a zároveň poskytuje ochranu během provozu. Obvykle kombinuje spínání napájení a ochranu proti přetížení v jedné jednotce. V závislosti na typu může startér motoru také pomoci snížit dopad vysokého startovacího proudu.

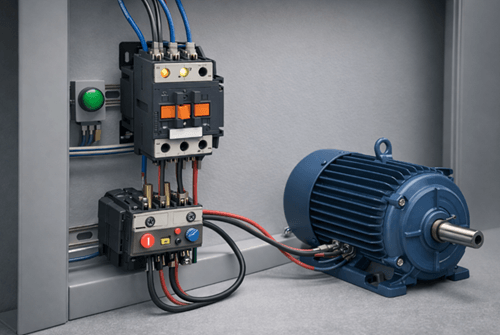

Princip fungování startéru a hlavní komponenty
Startér motoru řídí výkon elektrického motoru koordinovanou kombinací spínačů, řízení a ochranných komponent. Když je signál startu odeslán řídicím obvodem, kontaktor se uzavře a dodá motoru energii, což umožňuje jeho nastartování kontrolovaným způsobem místo přímého napájení bez řízení.
Během provozu relé přetížení nepřetržitě monitoruje proudové a tepelné podmínky související s zatížením motoru. Pokud motor odebírá nadměrný proud nebo pracuje nad bezpečné limity, relé se vypne a odpojí napájení, aby se zabránilo přehřátí a poškození. Ochrana proti zkratu, obvykle zajištěná pojistkami nebo jističi, přerušuje velmi vysoké poruchové proudy, které by jinak mohly poškodit startér motoru nebo připojené zařízení.

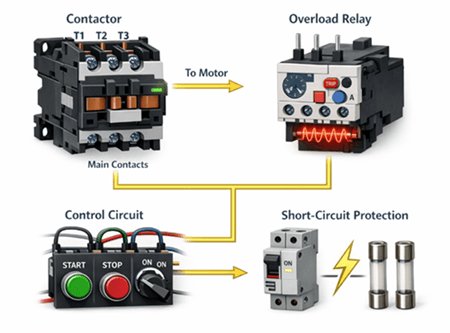

Několik klíčových prvků tento proces umožňuje. Kontaktor připojuje nebo odpojuje napájení motoru, zavírá se, když je přijímán startovací signál, a otevírá se, když dojde k zastavce nebo závadě. Přetížení relé monitoruje proud v čase a vypne se, pokud překročí bezpečné hodnoty. Řídicí obvod řídí příkazy start a stop pomocí tlačných tlačítek, spínačů nebo podobných ovládacích zařízení a řídí provoz kontaktoru. Ochrana proti zkratu zajišťuje rychlé přerušení během závažných poruchových stavů.
Typy startérů motorů
Startéry motorů jsou klasifikovány podle toho, jak řídí napětí, proud a chování motoru během startu a provozu.
Startéry na plné napětí

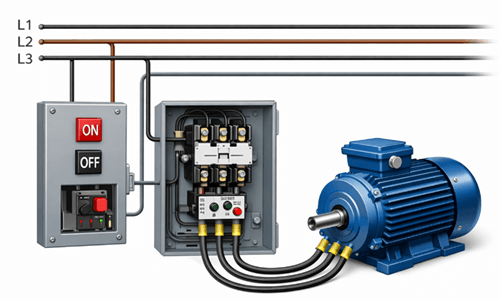

• Přímý startér (DOL): Připojuje motor přímo k napájení. Je jednoduchý, cenově dostupný a běžně se používá tam, kde je vysoký počáteční proud přijatelný.

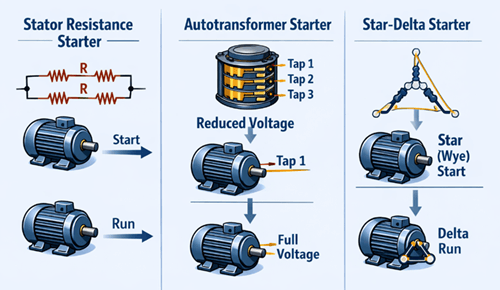

Startéry se sníženým napětím
• Startér statorového odporu: Při startu vkládá odpor a poté ho při zrychlování motoru odstraňuje.
• Startér autotransformátoru: Při startu aplikuje snížené napětí a zvyšuje ho po krocích.
• Star-Delta startér: Motor startuje ve hvězdicové konfiguraci pro snížení napětí, poté přepne na delta pro normální provoz.

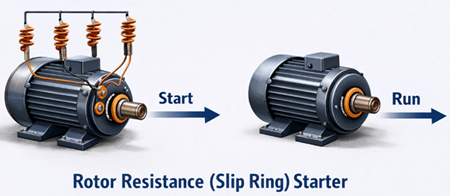

Startéry na rotorech
• Startér s odporem rotoru (skluzný kroužek): Přidává odpor do obvodu rotoru pro zlepšení startovacího momentu a řízení proudu, často se používá pro aplikace s velkým zatížením.

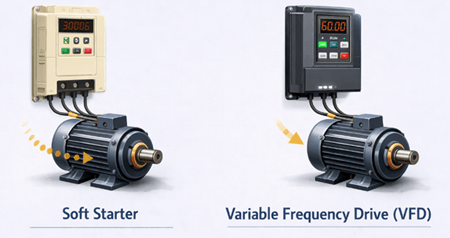

Elektronické startéry
• Měkký startér: Postupně zvyšuje napětí, aby snížil elektrické a mechanické zatížení při startu.
• Variabilní frekvenční pohon (VFD): Řídí jak napětí, tak frekvenci, umožňuje nastavení rychlosti a přesnější ovládání.
Jak vybrat správný startér motoru
Výběrové faktory
| Tipy na výběr | Popis |
|---|---|
| Velikost motoru a typ zátěže | Určuje, kolik počáteční kontroly je potřeba |
| Počáteční limity proudu | Důležité, pokud napájecí systém nezvládne vysoký nárazový proud |
| Požadovaná úroveň řízení | Rozsah od jednoduchého start/stop až po řízení rychlosti |
| Kompatibilita napětí | Musí odpovídat návrhu motoru a systému |
| Požadavky na ochranu | Může zahrnovat přetížení, ztrátu fáze nebo ochranu před zkratem |
| Provozní prostředí | Teplo, prach a vlhkost ovlivňují odolnost a výběr terária |
Srovnání nákladů a výkonu
| Typ startéru | Cena | Výkon | Nejlepší využití |
|---|---|---|---|
| DOL | Nízké | Vysoký počáteční proud | Malé motory |
| Star-Delta | Medium | Snížený proud | Střední zatížení |
| Soft Starter | Vyšší | Plynulý start | Mechanické systémy |
| VFD | Nejvyšší | Plná kontrola | Systémy s proměnnou rychlostí |

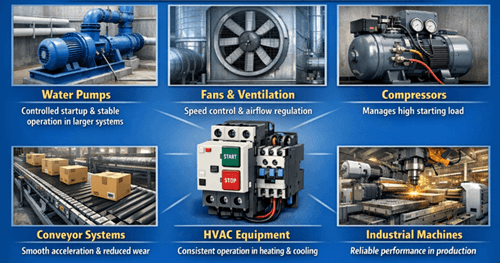

Běžně používané startéry motorů
• Vodní čerpadla: Podporují řízený start a stabilní provoz, zejména ve větších systémech, kde náhlý startovací proud může vyvíjet zvýšený tlak na motor a napájení.
• Ventilátory a ventilační systémy: Udržují stabilní provoz a podporují úpravu průtoku vzduchu při použití s přístroji pro kontrolu rychlosti ve ventilačních nebo vzduchopohonných systémech.
• Kompresory: Zvládají vysoký počáteční nárok a pomáhají řídit elektrickou zátěž při startu, což je důležité v systémech, které se často zapínají a vypínají.
• Dopravníkové systémy: Umožňují plynulejší zrychlení, což pomáhá snížit zatížení řemenů, ozubených kol a dalších mechanických částí při startu.
• Zařízení HVAC: Pomáhá udržovat konzistentní provoz motoru ve ventilátorech, čerpadlách a ventilátorech používaných v systémech vytápění, chlazení a cirkulace vzduchu.
• Průmyslové stroje: Podporují spolehlivý provoz motorů ve zpracovatelských, výrobních a výrobních zařízeních, kde je důležitý stabilní výkon.

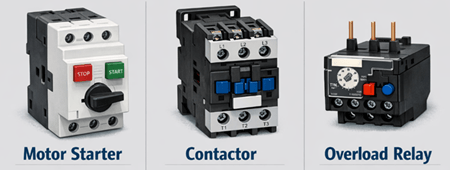

Startér motoru vs kontaktor vs. relé přetížení
| Aspekt | Kontaktor | Přetížení relé | Startér motoru |
|---|---|---|---|
| Hlavní funkce | Přepínání výkonu | Ochrana motoru | Kontrola a ochrana |
| Co to dělá | Připojuje nebo odpojuje napájení | Jízdy na trvalém nadproudu | Kombinuje přepínání a ochranu |
| Klíčový bod | Používá se pro řízení zapnuto-vypnuto | Zabraňuje přehřátí | Kompletní jednotka pro spuštění a řízení motorického provozu |
Běžné problémy, chyby a řešení problémů
Běžné problémy a příčiny
| Problém | Možné příčiny |
|---|---|
| Motor nenastartuje | Ztráta řídicího napájení, vadné startovací zařízení, uvolněné zapojení, selhávající cívka stykače |
| Časté přetížení cesty | Nadměrné zatížení, nesprávná nastavení, nízké napětí, fázová nerovnováha |
| Kontaktor nezůstává zavřený | Nízké řídicí napětí, poškození cívky, problémy s držením obvodu |
| Motor běží špatně | Pokles napětí, ztráta fáze, opotřebované kontakty |
| Nadměrné teplo nebo zápach spáleniny | Přetížení, špatné větrání, uvolněné svorky, opotřebení kontaktů |
Tipy na řešení problémů
| Oblast k ověření | Na co si dát pozor | Proč na tom záleží |
|---|---|---|
| Zapojení kabelů | Volné nebo poškozené vodiče | Může přerušit provoz nebo způsobit přehřátí |
| Nastavení přetížení relé | Nesprávné hodnoty cest | Může způsobit nepříjemné zakopnutí nebo nedostatek ochrany |
| Stav kontaktoru | Opotřebované kontakty nebo vadná cívka | Ovlivňuje správné přepínání |
| Řídicí napětí | Nesprávné nebo nestabilní zásobování | Zabraňuje správnému provozu |
| Fyzický stav | Spálené stopy nebo opotřebení | Označuje riziko napětí nebo selhání |
| Zatížení motoru | Zatížení přesahující hodnotný výkon | Může spustit poruchy nebo poškodit systém |
Závěr
Startér motoru zajišťuje, že elektrické motory pracují spolehlivě a v bezpečném provozním rozsahu. Od výběru správného typu až po správnou instalaci a řešení problémů každý krok ovlivňuje výkon a odolnost. Pochopení fungování startérů motorů a jejich správné použití pomáhá zkrátit prostoje, předcházet poškození a udržovat konzistentní provoz napříč mnoha aplikacemi.
Často kladené otázky [FAQ]
Co se stane, když motor běží bez startéru?
Bez startéru je motor vystaven vysokému náběhu a postrádá ochranu proti přetížení. To může vést k přehřátí, elektrickému napětí a možnému poškození v průběhu času.
Může startér motoru zlepšit energetickou účinnost?
Základní startéry přímo nezvyšují účinnost, ale měkké startéry a VFD mohou snížit spotřebu energie řízením startu a úpravou provozu podle poptávky po zátěži.
Jak poznáte, jestli je startér motoru poddimenzovaný?
Příznaky zahrnují časté zakopnutí, přehřívání a nadměrné opotřebení kontaktu. Může také selhat při správném zvládání startovního proudu nebo provozu zátěže.
Je pro všechny elektromotory vyžadován startér motoru?
Malé motory nemusí vyžadovat samostatný startér, ale většina průmyslových a výkonných motorů ho potřebuje pro správné řízení a ochranu.
Jak často by měl být kontrolován startér motoru?
Frekvence inspekcí závisí na použití a prostředí. Systémy s vysokou poptávkou mohou vyžadovat měsíční kontroly, zatímco standardní systémy lze kontrolovat pravidelně.
