Nanotechnologie studuje a řídí hmotu v hloubkách 1–100 nanometrů, kde materiály mohou fungovat jinak než v objemové formě. V tomto měřítku mohou povrchové efekty a kvantové chování měnit barvu, pevnost, vodivost a chemickou reaktivitu. Tento článek podrobně vysvětluje nanovědu vs. nanotechnologii, nanoměřítkové vlastnosti, rodiny nanomateriálů, způsob výroby nanomateriálů a nástroje a hlavní využití.
Přehled nanotechnologií

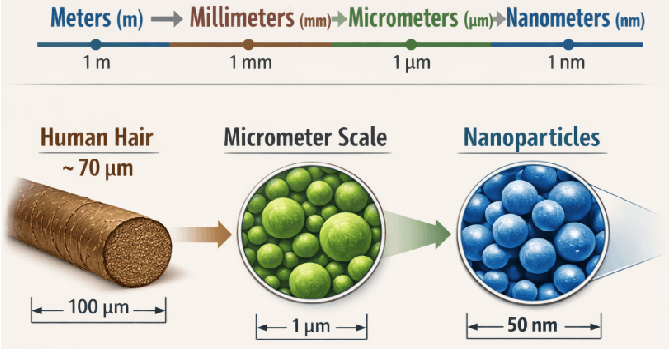

Nanotechnologie je studium a řízení hmoty na nanoměřítku, přibližně od 1 do 100 nanometrů. Nanometr je jedna miliardtina metru, takže tyto struktury jsou mnohem menší než lidský vlas. Při této velikosti se materiály chovají jinak než u větších kusů. Jejich barva, jak dobře vedou elektřinu, jak jsou silné a jak reagují s jinými látkami, se mohou změnit. To se děje proto, že mnoho jejich atomů je na povrchu, nikoli hluboko uvnitř, a protože jejich velmi malá velikost zavádí kvantové efekty ovlivňující pohyb světla, tepla a elektrického náboje. Nanotechnologie využívá tyto speciální maloměřítkové vlastnosti k vytváření materiálů a zařízení s pečlivě kontrolovanými vlastnostmi.

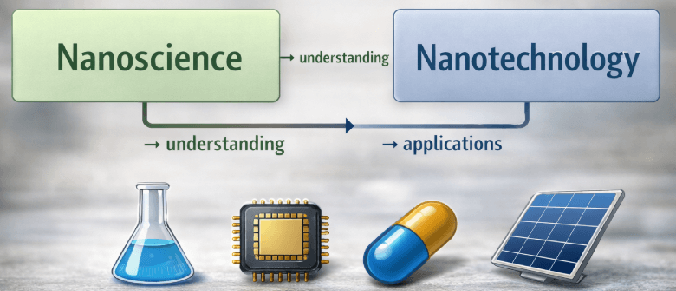

Nanověda a nanotechnologie.
Nanověda je studium chování hmoty na nanoměřítku, přibližně mezi 1 a 100 nanometry. Zaměřuje se na pozorování a vysvětlování, jak se vlastnosti jako barva, vodivost, pevnost a reaktivita mění, když se struktury stanou takto malými. V tomto měřítku se povrchové a kvantové efekty stávají nezbytnými a nanověda se snaží tyto změny jasně a systematicky popsat.
Nanotechnologie využívá poznání získané z nanovědy k řízení a organizaci hmoty na nanoměřítku pro specifické účely. Zaměřuje se na tvarování materiálů a konstrukcí tak, aby vykazovaly jasně definované chování, například cílené elektrické nebo optické vlastnosti. Jednoduše řečeno, nanověda vysvětluje, co se děje na nanoměřítku, a nanotechnologie tyto znalosti využívá k vytváření kontrolovaných nanoskalových struktur a funkcí.

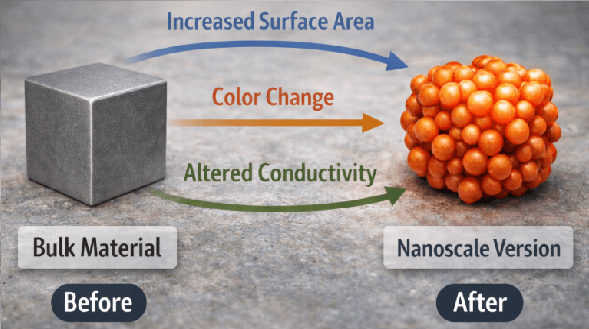

Speciální vlastnosti nanoměřítka
Na nanoměřítku mají objekty velmi vysoký poměr povrchu k objemu. Velká část jejich atomů sedí na povrchu nebo blízko něj, kde se mohou účastnit reakcí a silněji interagovat s okolím.
Protože na povrchu je tolik atomů, nanomateriály často vykazují odlišné chemické chování ve srovnání s většími kusy téže látky. To může změnit, jak rychle reagují, jak se poutají a jak reagují na světlo a tekutiny.
Ve velmi malých strukturách jsou elektrony omezeny na malé oblasti. Jejich energetické hladiny se dělí do odlišných kroků místo toho, aby vytvořily plynulý rozsah, což mění, jak materiál absorbuje a vyzařuje světlo a jak se elektrický náboj pohybuje skrz něj.
Řízením velikosti, tvaru a povrchové chemie na nanoúrovni lze potřebné vlastnosti, jako je barva, pevnost, vodivost a chemická aktivita, upravit jasně a předvídatelně.

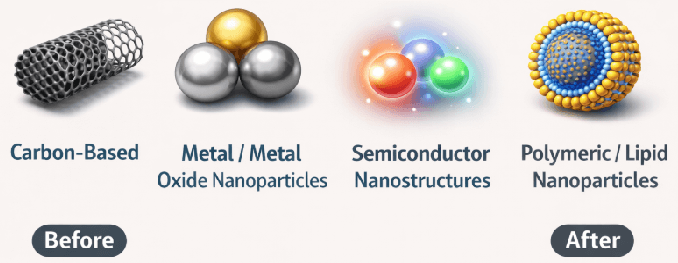

Rodiny nanomateriálů, které uvidíte všude
| Rodina nanomateriálů | Typické příklady | Proč se používá |
|---|---|---|
| Na bázi uhlíku | Uhlíkové nanotrubice, grafenu podobné desky | Vysoká pevnost, nízká hmotnost, vynikající elektrická vodivost |
| Nanočástice kovu / oxidu kovu | Stříbro (Ag), zlato (Au), oxid titaničitý (TiO₂), oxid zinečnatý (ZnO) | Katalýza, antimikrobiální povlaky, UV blokování |
| Polovodičové nanostruktury | Kvantové tečky, nanovlákna | Laditelné optické vlastnosti, displeje a fotodetektory |
| Polymerní / lipidové nanočástice | Polymerní micely, liposomy, lipidové nanočástice (LNP) | Podávání léků, genová terapie, kontrolované uvolňování |

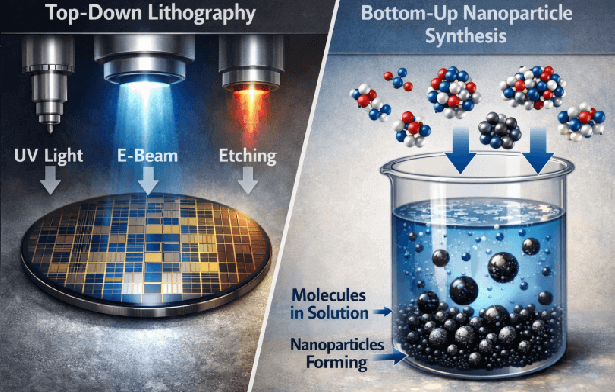

Výroba nanomateriálů
• Přístupy shora dolů začínají větším pevným kusem materiálu a opatrně odstraňují jeho části, aby vznikly velmi malé prvky. Materiál lze řezat, vyřezávat nebo vzorovat, dokud nezůstanou jen drobné nanostruktury. Tato metoda je užitečná, když musí finální tvar přesně odpovídat návrhu.
• Přístupy zdola nahoru začínají velmi malými stavebními bloky, jako jsou atomy, ionty nebo molekuly, a spojují je do větších struktur. Tyto drobné jednotky se spojují a organizují do filmů, částic nebo jiných tvarů na nanoměřítku. Tato metoda je užitečná, když je potřeba velmi jemná kontrola složení a struktury.

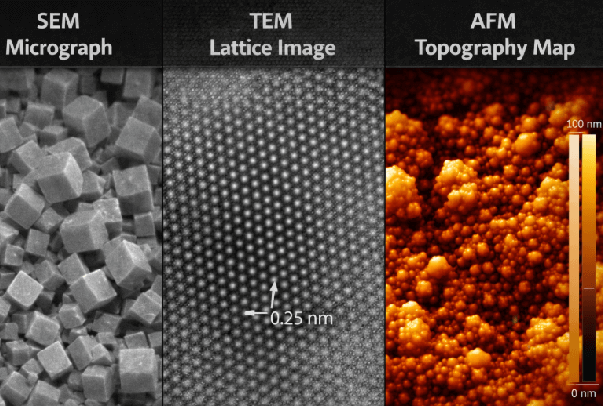

Nástroje pro pozorování nanoskalních struktur
Elektronová mikroskopie (SEM/TEM)
• Skenovací elektronová mikroskopie (SEM) skenuje povrch elektronovým paprskem za účelem vytvoření detailních obrazů a měření tvaru a velikosti částic.
• Transmisní elektronová mikroskopie (TEM) posílá elektrony skrz velmi tenké vzorky, aby odhalila vnitřní strukturu, uspořádání krystalů a vady.
Atomová silová mikroskopie (AFM)
Velmi ostrý hrot se pohybuje po povrchu a zaznamenává drobné změny výšky, čímž vytváří nanoměřítkovou mapu. Poskytuje 3D profily povrchu a dokáže také měřit místní mechanické vlastnosti, jako je tuhost a přilnavost.
Hlavní oblasti nanotechnologie
Nanomateriály
Nanomateriály zahrnují nanočástice, nanovlákna a velmi tenké vrstvy s rysy na nanoměřítku. Jejich malá velikost a velká plocha mohou ovlivnit chování materiálů, což ovlivňuje pevnost, elektrické vlastnosti, chemickou odolnost a jejich interakce se světlem.
Nanoelektronika
Nanoelektronika se zaměřuje na elektronické součástky postavené na nanoúrovni, například malé spínače pro proud a data. Tyto struktury mohou pomoci zvýšit rychlost zpracování, snížit spotřebu energie a učinit zařízení kompaktnějšími, přičemž stále zvládají složité úkoly.
Nanooptika a nanofotonika
Nanooptika a nanofotonika studují, jak se světlo chová při interakci se strukturami menšími než jeho vlnová délka. Pečlivě tvarované nanostruktury mohou řídit, jak je světlo vedeno, filtrováno nebo detekováno, což umožňuje přesnější řízení optických signálů.
Nanomedicína
Nanomedicína využívá nanoskalové materiály a povrchy, které přicházejí do kontaktu s biologickými systémy. Tyto nanostruktury mohou dodávat léky, zlepšovat zobrazovací schopnosti nebo detekovat specifické molekuly v těle, což má za cíl učinit léčbu a testy cílenějšími.
Nanoenergie
Nanoenergie využívá nanotechnologii k přeměně a ukládání energie. Nanovrstvy, elektrody a katalyzátory mohou změnit pohyb náboje a atomů, což pomáhá systémům ukládat více energie, uvolňovat ji efektivněji nebo zachytávat více přicházející energie.
Nano-robotika a molekulární stroje
Nanorobotika a molekulární stroje zkoumají pohyblivé části a jednoduchá zařízení postavená na nanoměřítku. Tyto systémy mají za cíl provádět kontrolované pohyby a úkoly s velmi malými jednotkami.
Nanoelektronika v moderních obvodech
Hlavní výkonnostní cíle
• Rychlost: Kratší cesty a menší zařízení pomáhají signálům rychleji přepínat a cestovat.
• Hustota: Více zařízení se vejde do jedné oblasti, takže jeden čip zvládne více úkolů.
• Energetická účinnost: Nižší napětí a menší proudy snižují spotřebu energie na provoz.
Hlavní směry v nanoelektronice
• Pokročilé konstrukce tranzistorů
Nové tvary, jako jsou struktury podobné ploutvám a bránkovým obvodům, zlepšují řízení proudu, jak se rozměry zmenšují. Tyto konstrukce pomáhají udržet spolehlivé přepínání i při velmi malých velikostech.
• Hustší paměťové struktury
Paměťové buňky na nanoúrovni ukládají informace pomocí velmi malých oblastí materiálu. Jejich uspořádání a rozhraní jsou laděna na nanoměřítku, aby stabilně ukládala data a přepínala mezi stavy.
• Nanoměřítková propojení a 3D balení
Kovové linky a bariérové vrstvy jsou navrženy na nanoúrovni tak, aby přenášely signály a napájení přes čip. Vertikální spojení a vrstvené vrstvy přibližují části k sobě, čímž se zkracuje délka cesty mezi logikou a pamětí.

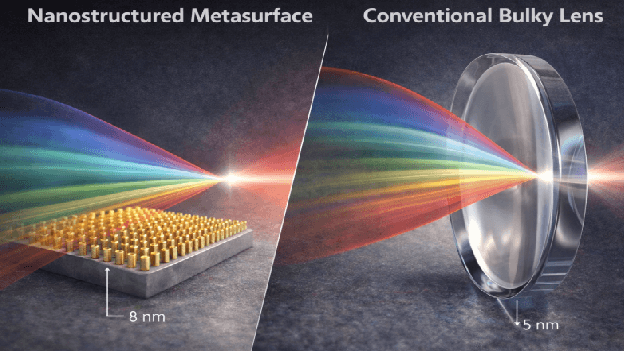

Řízení světla na nanoměřítku
Nanofotonika, také nazývaná nanooptika, studuje, jak ovládat světlo pomocí struktur přibližně stejně velkých jako vlnová délka světla nebo i menších. Na těchto malých škálách se světlo může chovat zvláštním způsobem, který se ve větších systémech nevyskytuje, takže tvar a uspořádání nanoskalových prvků silně ovlivňuje, jak se světlo pohybuje, ohýbá a je absorbováno či vyzařováno.
Pečlivým tvarováním vzorů a vrstev na nanoměřítku může nanofotonika zaostřit světlo do velmi malých oblastí, vést ho úzkými cestami a přesně měnit jeho barvu či fázi s přesnou kontrolou. To umožňuje vytváření velmi tenkých optických prvků místo objemných čoček, směrování světelných signálů na čipy pro komunikaci a posilování interakcí mezi světlem a hmotou pro lepší emisi, detekci a snímání.

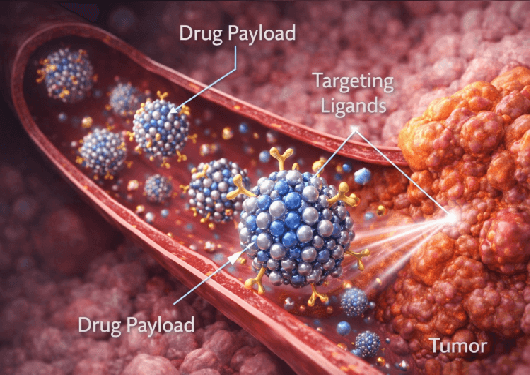

Nanomedicína na nanoměřítku
Cílené dodávání léků
Nanočástice lze ladit co do velikosti a chemie povrchu, takže se v některých tkáních hromadí více než v jiných. To zvyšuje hladinu léku tam, kde je potřeba, a snižuje expozici v ostatních částech těla.
Zobrazovací kontrast a theranostika
Nanočástice mohou změnit, jak se tkáně objevují na MRI, CT, optických nebo ultrazvukových snímkech, což usnadňuje viditelnost detailů. Některé systémy také podávají léky, takže léčba a zobrazovací vyšetření probíhají společně na jedné platformě.
Nanosenzory a diagnostika laboratoře na čipu
Nanostruktury na čipech dokážou detekovat velmi malé množství specifických molekul nebo částic. To podporuje rychlejší testy a častější kontroly bez nutnosti spoléhat se na rozsáhlé laboratorní zařízení.

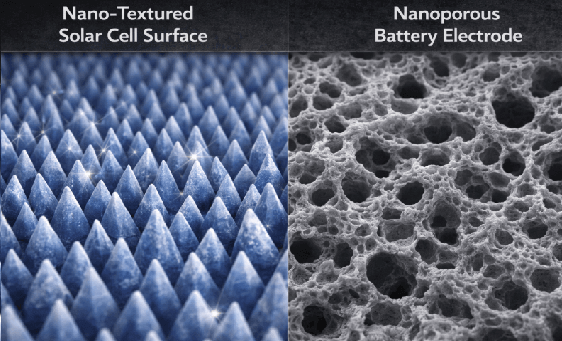

Nanotechnologie pro energii
| Rozloha | Typický přínos na nanoměřítku |
|---|---|
| Solární články | Nanostrukturované povrchy mohou absorbovat více světla, snížit odrazy a usnadnit efektivnější pohyb nábojů. |
| Baterie | Nanostrukturované elektrody mohou ukládat více energie, umožňují rychlejší nabíjení a vybíjení a podporují delší životnost cyklu. |
| Palivové články/katalýza | Vysoká povrchová plocha a vyladěná aktivní místa mohou zvýšit rychlost reakce a zlepšit dlouhodobou odolnost. |
Výzvy a limity nanotechnologie
| Rozloha | Hlavní body |
|---|---|
| Obavy o zdraví a bezpečnost | Některé volné nanočástice mohou poškodit plíce nebo jiné orgány; jejich zdravotní dopady jsou stále zkoumány. |
| Dopad na životní prostředí | Nanomateriály mohou proniknout do půdy, vody a organismů; Dlouhodobé účinky nejsou zcela známy. |
| Regulační a standardizační otázky | Současná chemická pravidla nemusí odpovídat chování závislému na velikosti; Testování a označování se stále vyvíjí. |
| Ekonomické a přístupové limity | Škálování produktů založených na nanotechnologiích je nákladné a složité, což může zpomalit přístup v prostředí s nízkými zdroji. |
Závěr
Nanotechnologie funguje tak, že řídí velikost, tvar a chemii povrchu na nanoúrovni, aby ladila chování materiálu. Vysoká povrchová plocha a uvěznění elektronů mohou posouvat reakce, optiku a elektrický transport. Mezi běžné rodiny patří uhlíkové materiály, nanočástice kovu/oxidu kovu, polovodičové nanostruktury a polymerní/lipidové částice. Metody shora dolů a zdola nahoru je vytvářejí, ověřené pomocí SEM/TEM, AFM a spektroskopie. Aplikace zahrnují nanoelektroniku, nanofotoniku, nanomedicínu a nanoenergii, s bezpečnostními, environmentálními, standardními a cenovými limity.
Často kladené otázky [FAQ]
14,1 Jak malý je 1 nanometr?
1 nm je 0,0000000001 m. Lidský vlas je široký ~80 000–100 000 nm.
Co je kvantová konfinace?
Je to tehdy, když jsou elektrony uvězněny v malé struktuře, což způsobuje, že energetické hladiny se zmenší a mění optické/elektrické chování.
Proč se nanočástice shlukují?
Povrchové síly je stahují k sobě. Povlaky (ligandy, povrchově aktivní látky, polymery) je udržují oddělené.
Jak se nanomateriály vyrábějí ve velkých dávkách?
Používá řízené reaktory a opakovatelné metody jako CVD, syntéza průtoku a roll-to-roll povlakování s přísnou kontrolou procesu.
Čím se nanotechnologie liší od mikrotechnologie?
Mikro jsou mikrometry (μm). Nano je nanometry (nm). Kvantové a povrchové efekty převládají při nanorozměrech.
Jak se kontroluje stabilita na nanoměřítku v čase?
Při zrychleném stárnutí: cykly tepla/chlazení, vlhkost, vystavení chemikáliím a mechanické zátěžové testy.
