Neinvertující sumovací zesilovač je důležitou konfigurací operačního zesilovače pro kombinaci více vstupních signálů při zachování jejich původní polarity. Vytváří jeden zesílený výstup založený na kombinovaném účinku všech vstupů a zpětné vazby. Tento článek vysvětluje jeho provoz obvodu, napěťové vztahy, praktická omezení a konstrukční aspekty, aby poskytl jasné a úplné pochopení jeho fungování.

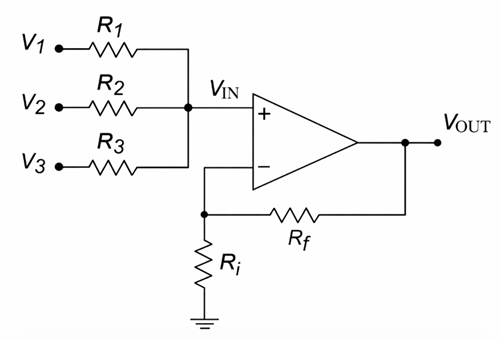

Co je to neinvertující sumovací zesilovač?
Neinvertující sumovací zesilovač je obvod operačního zesilovače, který kombinuje více vstupních napětí a vytváří jeden zesílený výstup se stejnou polaritou. Všechny vstupní signály jsou přivedeny na neinvertující terminál, zatímco zpětnovazební síť nastavuje zesílení.
Výstupní napětí je:
VOUT=(1+Rf/Ri)⋅VIN
kde VINje efektivní kombinované vstupní napětí.
Na rozdíl od ideálního sčítače tento obvod provádí vážené, neideální součty kvůli interakci rezistoru na vstupu.

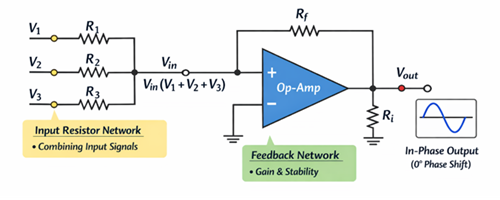

Konfigurace obvodu a princip fungování
Neinvertující sumovací zesilovač používá operační zesilovač s více vstupními rezistory připojenými k neinvertujícímu (+) terminálu. Každé vstupní napětí prochází svým vlastním rezistorem, než dosáhne vstupního uzlu. Tyto rezistory tvoří síť kombinující napětí, která vytváří jedno efektivní vstupní napětí ze všech aplikovaných signálů.
Okruh má tři hlavní části:
• Vstupní rezistorová síť, která kombinuje vstupní napětí
• Operační zesilovač, který zesiluje kombinovaný signál
• Zpětnovazební síť, která řídí zesílení a stabilizuje výstup
Invertující (−) svorka je připojena ke zpětnovazebním rezistory Rfand Ri. Tato zpětná vazba nutí operační zesilovač pracovat v řízené lineární oblasti a určuje, o kolik je zesíleno kombinované vstupní napětí.
Výstup zůstává ve fázi se vstupními signály, takže dochází k fázovému posunu o 0°. To je jeden z hlavních rozdílů mezi neinvertujícím součtovým zesilovačem a invertujícím součtovým zesilovačem.
I když je připojeno několik vstupů, nejednají nezávisle. Rezistorová síť způsobuje vzájemnou interakci napětí, takže účinek jednoho vstupu závisí částečně na hodnotách rezistorů připojených k ostatním vstupům. Kvůli tomu se obvod chová spíše jako vážený kombinátor napětí než ideální léto.
Výstupní napětí a přenosová funkce
Výstupní napětí závisí na dvou faktorech:
• Efektivní napětí na neinvertujícím pólu
• Zesílení uzavřené smyčky nastavené zpětnovazební sítí
Proces probíhá ve dvou krocích. Nejprve síť vstupních rezistorů vytváří kombinované vstupní napětí. Poté operační zesilovač zesiluje toto napětí pomocí své rovnice zesílení.
Kombinované vstupní napětí
Kombinované vstupní napětí není jednoduchý součet. Každý vstup přispívá na základě sítě okolních rezistorů.
Pro tři vstupy:
VIN=VIN1+VIN2+VIN3
Každý člen představuje vážený příspěvek:
VIN1=V1⋅(R2∥R3/(R1+(R2∥R3)))
VIN2=V2⋅(R1∥R3/(R2+(R1∥R3)))
VIN3=V3⋅(R1∥R2/(R3+(R1∥R2)))
Každý vstup závisí na ostatních větvích rezistoru. Tato interakce zabraňuje ideálnímu sčítání.
Výstupní napětí
Jakmile je nalezeno kombinované vstupní napětí, operační zesilovač jej zesílí pomocí standardního neinvertujícího zesílení:
VOUT=(1+Rf/Ri)⋅VIN
Konečný výstup je tedy určen jak vstupní sítí, tak zpětnovazebním poměrem.
Kompletní přenosová funkce
Kombinací vstupních příspěvků s rovnicí zisku dostaneme:
VOUT=1+(Rf/Ri)[V1⋅(R2∥R3/(R1+(R2∥R3)))+V2⋅(R1∥R3R2/(+(R1∥R3)))+V3⋅(R1∥R2/(R3+(R1∥R2))))]
Tento výraz ukazuje, že každý vstup je vážený a vzájemně závislý. Výstup závisí na celé síti rezistorů, nikoli na izolovaných vstupech.
Součet chování a interakce vstupů
Tento obvod neprovádí ideální součtu. Všechny vstupy sdílejí stejný uzel, takže se navzájem ovlivňují přes rezistorovou síť.
Stejný součet
Pokud jsou všechny vstupní rezistory stejné, každý vstup má stejný vliv:
VOUT=(1+(Rf/Ri))⋅((V1+V2+V3)/3)
To vytváří vyvážené příspěvky. Interakce však stále existuje, protože vstupy sdílejí společný uzel.
Vážené součty
Pokud se hodnoty rezistorů liší, obvod provádí vážené součty:
• Menší rezistor → silnější příspěvek
• Větší rezistor → slabší příspěvek
To umožňuje kontrolovat, jak moc každý vstup ovlivňuje výstup. Váhy jsou stále ovlivněny sdílenou sítí.
Interakce vstupu a načítací efekty
Všechny vstupy jsou připojeny ke stejnému uzlu, takže nejsou izolované. To vede k několika efektům:
• Každý vstup mění příspěvek ostatních
• Impedance zdroje ovlivňuje vážení
• Přidání nebo odebrání vstupů mění výstup
Tyto zátěžové efekty způsobují, že chování obvodu závisí jak na napětích, tak na vztahu mezi rezistory.
Snižování efektů interakce
Interakce nelze odstranit, ale lze ji omezit:
• Použití vstupních rezistorů s vyšší hodnotou
• Udržovat impedance zdroje podobné
• Přidání bufferových zesilovačů před vstupy
Tyto kroky zlepšují stabilitu a činí okruh předvídatelnějším.
Metoda návrhu a osvědčené postupy
Neinvertující sumovací zesilovač může v praxi dobře fungovat, ale musí být pečlivě navržen. Protože výstup závisí jak na zesílení, tak na interakci vstupu, je důležité volit hodnoty rezistorů s úmyslem, místo aby se předpokládalo, že vstupy budou ideálně sečít.
Kroky návrhu
• Zvolit požadovaný zesílený stupeň uzavřené smyčky na základě požadované výstupní úrovně
• Vyberte zpětnovazební rezistory Rfand Ri, protože určují zesílení
• Vyberte vstupní rezistory R1, R2 a R3 podle toho, jak silně by měl každý vstup přispívat
• Rozhodnout, zda by měl návrh používat stejný součet nebo vážený součet
• Ověřit návrh pomocí celé přenosové rovnice místo předpokladu ideálního sčítání
Běžné chyby
| Problém | Příčina | Opravit |
|---|---|---|
| Nesprávný výstup | Ignorovaná interakce rezistorů mezi větvemi | Použijte celou rovnici obvodu a přepočítajte kombinované vstupní napětí |
| Chyba zisku | Špatné Rf/Riratio | Přepočítat zesílení uzavřené smyčky a potvrdit hodnoty rezistoru |
| Výstupní zkreslení | Výstup dosahuje limitů napájecího napětí | Zkontrolujte vstupní amplitudu, zesílení a rozsah napájecího zdroje |
| Vstupní interference | Hodnoty rezistorů jsou příliš nízké, nebo je interakce se zdrojem příliš silná | Zvýšit hodnoty rezistorů nebo použít vstupní buffery |

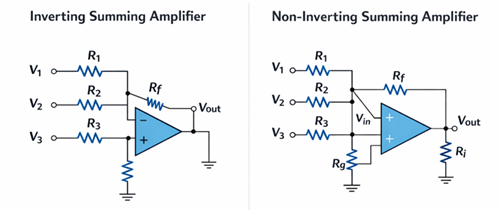

Invertující vs. neinvertující sumovací zesilovač
| Funkce | Zesilovač s inverzním součtem | Zesilovač s neinvertujícím součtem |
|---|---|---|
| Vstupní terminál | Vstupní signály jsou přiváděny na invertující (−) svorku přes rezistory | Vstupní signály jsou kombinovány a přivedeny na neinvertující (+) terminál |
| Fáze | Výstup je ve fázi 180° vůči vstupům | Výstup zůstává ve fázi se vstupy |
| Výstup | Produkuje záporný součet výstupu | Produkuje kladně vážený výstup |
| Interakce vstupu | Minimální, protože každý vstup vidí virtuální zem | Přítomné, protože všechny vstupy sdílejí kombinující síť |
| Zisk | Může být pod nebo nad 1, v závislosti na hodnotách rezistorů | Obvykle větší než 1 ve standardní formě |
Výhody a omezení
Výhody
• Výstup zůstává ve fázi se vstupními signály
• Obvod má vysokou vstupní impedanci, což může snížit zatížení některých zdrojů
• Zesílení lze upravovat pomocí zpětnovazných rezistorů
• Je užitečný pro kombinaci několika signálů do jedné výstupní cesty
Omezení
• Vstupy spolu interagují prostřednictvím sdílené rezistorové sítě
• Přesnost závisí na hodnotách rezistorů a impedanci zdroje
• Obvod je obtížnější analyzovat než model ideálního součtu
• Výkon se může změnit, když jsou vstupy přidávány, odebírány nebo připojeny k různým podmínkám zdroje

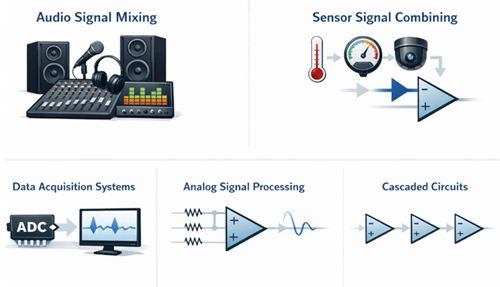

Aplikace zesilovače s neinvertujícím součtem
• Míchání audio signálů – kombinuje několik zvukových signálů při zachování nezměněné polarity
• Kombinace signálu senzoru – sloučení výstupů z více senzorů do jednoho zpracovatelského stupně
• Systémy sběru dat – kombinují analogové vstupní signály před převodem nebo monitorováním
• Analogové zpracování signálů – provádí vážené sčítání signálů v řídicích nebo měřicích obvodech
• Kaskádové obvody – pomáhají propojit více stupňů obvodu při zachování použitelných vstupních podmínek
Závěr
Neinvertující sumovací zesilovač kombinuje a zesiluje více signálů při zachování polarity. Nicméně neprovádí ideální součtu. Interakce vstupů a zatížení způsobují, že výstup závisí na rezistorových vztazích a podmínkách zdroje. Při správném návrhu a pochopení těchto omezení lze obvod efektivně využít v praktických aplikacích zpracování signálu.
Často kladené otázky [FAQ]
Jak vybrat správný operační zesilovač pro neinvertující sčítací zesilovač?
Vyberte operační zesilovač s dostatečnou šířkou pásma, vysokou vstupní impedance a nízkým vstupním předpětím. Měl by také podporovat požadovaný rozsah výstupního napětí bez saturace. Pro přesné součty zvolte operační zesilovač s nízkým offsetovým napětím a stabilním výkonem v očekávaném frekvenčním rozsahu.
Proč má neinvertující sumovací zesilovač zesílení větší než 1?
Zesílení je v síti zpětnovazební vazby nastaveno jako: VOUT=(1+Rf/Ri)⋅VIN. Kvůli členu "+1" je zisk vždy větší než 1. To znamená, že obvod vždy zesiluje kombinovaný vstup, místo aby jej pouze předával beze změny.
Může neinvertující sumovací zesilovač pracovat s AC signály?
Ano, dokáže zpracovávat jak stejnosměrné, tak střídavé signály. Nicméně šířka pásma a rychlost pohybu operačního zesilovače musí být dostatečně vysoké, aby zvládly frekvenci signálu. Při vyšších frekvencích může zesílení klesat kvůli omezením šířky pásma.
Kolik vstupních signálů zvládne neinvertující sumovací zesilovač?
Neexistuje pevná hranice, ale platí praktická omezení. S přibývajícími vstupy se zvyšují efekty načítání a interakce, což může snížit přesnost. Obvykle je preferováno malé množství vstupů, pokud nejsou použity bufferové stupně.
Jak můžete zabránit zkreslení v neinvertujícím sumovacím zesilovači?
Zkreslení lze snížit tím, že se zajistí, že výstup nepřekročí limity napájecího napětí. Používejte správná nastavení gainu, vyhněte se velkým vstupním amplitudam a vyberte operační zesilovač s dostatečnou rychlostí pohybu a lineárním rozsahem.
