Optomechanický návrh je bod, kdy musí přesný optický výkon spolehlivě fungovat v reálných mechanických podmínkách. Přeměňuje přesné optické uspořádání na stabilní, vyrobitelné produkty, které přežijí gravitaci, vibrace, změny teploty a dlouhodobé používání. Úspěch závisí na řízení mikronů pohybu, tepelného chování, strukturálního napětí a stability zarovnání od začátku. Pokud je provedeno správně, optomechanika zajišťuje, že výkon na papíře se stává spolehlivým výkonem v terénu.

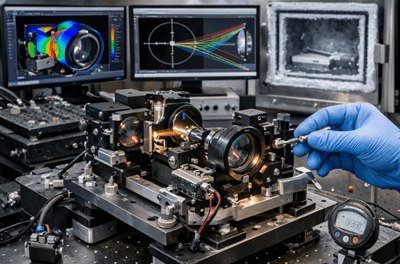

Přehled optomechanického návrhu
Optomechanický návrh je disciplína, při níž se optické díly, jako jsou čočky, zrcadla, hranoly, zdroje a detektory, zakládají do mechanických struktur, které je drží, chrání a někdy i nastavují, přičemž si zachovávají stabilní optický výkon za reálných podmínek. Převádí optické uspořádání na vyrábětelný, opakovatelný systém, který zůstává zarovnaný a spolehlivě funguje navzdory zatížení jako gravitace, vibrace, nárazy, změny teploty a běžné manipulace.
Optomechanika v návrhu optického systému

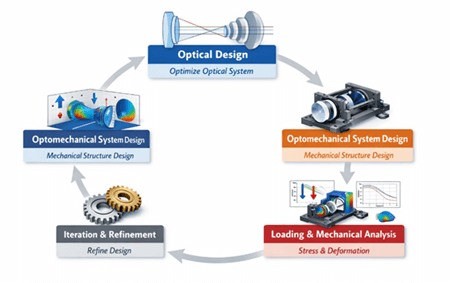

Optomechanika funguje nejlépe, když je součástí optického návrhu, ne pozdním krokem balení. Pracovní postup je obvykle iterativní smyčka:
• Optický návrh: Optimalizovat optickou geometrii pro dosažení výkonnostních cílů.
• Optomachický návrh systémů: Navrhuje struktury pro podporu, ochranu a ovládání optiky s ohledem na náklady, montáž a zarovnání.
• Zatížení a mechanická odezva: Aplikujte očekávaná zatížení – gravitaci, změnu teploty, ráz, vibrace a provozní síly – k odhadu vychýlení a deformace.
• Přehodnocení optického výkonu: Znovu zkontrolujte výkon pomocí posunutých nebo zkreslených pozic.
• Iterace; Pokud je výkon mimo limity, zdokonalujte optický a mechanický návrh dohromady, dokud se požadavky neshodnou.
Tato smyčka je místem, kde se buduje připravenost produktu, protože propojuje optický výkon s reálným provozním chováním.
Požadavky a rozpočty na výkon
Optomechanický návrh začíná tím, že "stabilní optický výkon" převede na měřitelné limity. Tyto limity jsou sledovány jako rozpočty, které určují, kolik mechanických a tepelných změn optika snese, než výkon klesne pod specifikaci. Běžné rozpočty zahrnují:
• Rozpočet na zaostření (defokus): přípustný osový posun, který stále splňuje požadavky na kvalitu obrazu.
• Decenter a náklonný rozpočet: přípustný boční posun a úhlová chyba klíčové optiky před tím, než se zarovnání nebo chyba vlnové fronty stane nepřijatelnou.
• Chyba vlnové fronty (WFE) / kvalita obrazu s rozpočtem: přípustné optické zkreslení cesty způsobené narůstajícím napětím, deformací a nesouladem.
• Rozpočet stability v přímém výhledu / zaměřovači (pokud je relevantní): přípustný posun směrování v důsledku gravitace, vibrací nebo teploty.
Tyto rozpočty určují mechanickou architekturu, výběr materiálů, tolerance a plán zarovnání a jsou zdokonalovány, jak se v části 2 opakuje návrhová smyčka.
Kroky v optomechanickém návrhu
Jakmile je optická cesta definována, začíná optomechanická práce od optické geometrie a výkonnostních limitů. Většina projektů se řídí pěti opakujícími se designovými oblastmi.
Výběr materiálu
Volba materiálu ovlivňuje tepelnou stabilitu, tuhost, hmotnost a dlouhodobou spolehlivost. Hlavním rizikem je tepelná nesouladnost: rozdíly v koeficientu tepelné roztažnosti (CTE) mezi optikou, úchyty a konstrukcemi mohou posunout zarovnání, zvýšit napětí a způsobit únavu.
Na zpracování záleží také na volbách. Povrchové úpravy, eloxování, tepelné zpracování a povrchová úprava mohou měnit pevnost, odolnost proti korozi a stabilitu. Lepidla a spojovací prvky vyžadují stejnou péči: špatný výběr lepidla může plazit, změkčovat teplem nebo uvolňovat plyny na optiku, zatímco nesourodé spojovací prvky mohou při změně teploty přidávat napětí.
Konstrukční návrh
Konstrukční návrh udržuje optiku umístěnou a orientovanou po celou dobu životnosti produktu. To zahrnuje způsob podpory dílů, propojení podsestav a nastavení tolerancí, aby bylo možné systém efektivně sestavit a zarovnat.
Pokud je potřeba pohyb, musí metoda aktuace odpovídat přesnosti, rychlosti a zatížení. Mezi běžné možnosti patří přesné závity, šrouby s olověným/kuličkovým výtahem, hlasové cívky, solenoidy, ozubená kola, vačky a motorové stupně. V adaptivní optice mohou akční členy záměrně deformovat zrcadla, takže tuhost, opakovatelnost a řídicí chování jsou ještě kritičtější.
Konstrukce také poskytuje ochranu. Sudy, přepážky a pouzdra omezují rozptýlené světlo a snižují kontaminaci. Tepelná správa je obvykle také součástí struktury: lasery a elektronika generují teplo a senzory mohou vyžadovat přesnou regulaci teploty, využívající pasivní tepelné cesty, aktivní chlazení nebo kryogenní metody.

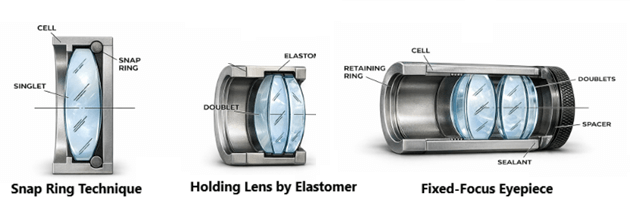

Návrh rozhraní objektiv–mount
Montáž čoček musí optiku pevně držet, aniž by deformovala přesné povrchy. Běžné metody zachycení zahrnují upevňovací kroužky, cvakací kroužky, mezichránky, příruby a úchyty hran, z nichž každý má odlišné náklady, chování napětí a dopad na zarovnání.
Tento krok často vyžaduje přesnou opticko-mechanickou koordinaci, protože mnoho montáží používá specifické optické plochy k nastavení axiální polohy a zabránění rotaci. Obrouček čočky nebo fazeta je obvykle slabým referenčním bodem pro vysokou přesnost, protože tyto prvky mají často volnější tolerance. Pružné vrstvy, elastomery nebo lepidla mohou snížit napětí a zlepšit odolnost, pokud jejich dlouhodobé chování odpovídá prostředí.
Rozhraní pro jiné optické komponenty
Systém také zahrnuje zdroje a detektory, jejichž umístění může být stejně citlivé jako čočky. Mohou se montovat na PCB nebo samostatná pouzdra, což ovlivňuje tepelnou regulaci, mechanickou stabilitu a způsob nastavení zarovnání.
Zrcadla a hranoly přidávají odlišná omezení. Zrcadla jsou citlivá na ohýbání, proto se montáže snaží vyhnout předpětí, které by deformovaly povrch. Hranoly jsou objemné a citlivé na úhly, takže ovládání náklonu a geometrie kontaktu jsou důležité. Svorky, šrouby, spojené spoje a elastomérové podpěry se vybírají podle limitů deformace, zatížení a potřeb sestavení.
Návrh pro náklady, výrobnost, montáž a zarovnání
Dobrý optomechanický návrh není jen správný, ale je i možné postavit za cílovou cenu a objem. Tento krok kontroluje složitost obrábění, hromadění tolerancí, potřeby čištění a manipulace, pořadí montáže, způsob zarovnání, přístup k inspekci a očekávaný výnos.
Výrobní a kvalitativní vstupy by měly přijít brzy, zejména pokud musí být zarovnání opakovatelné nebo automatizované. Cílem je snížit přepracování tím, že definujeme, jak budou optika umístěna, nastavena a uzamčena, a zajistit, aby proces konzistentně splňoval optické požadavky.
Optomechanické výzvy při iteraci a simulaci
Hlavní výzvou je udržet optický výkon přijatelný při současném kontrolování nákladů, harmonogramu a složitosti výroby. Laboratorní nastavení může spoléhat na manuální nastavení a mírné prostředí. Produkty nemohou.
Kooperativní, multidisciplinární návrh
Když se optická a mechanická práce oddělí, problémy se často objevují pozdě: zkreslení montáže, tepelný posun, tvrdé zarovnání nebo nákladné přepracování. Optomechanika toto riziko snižuje tím, že nutí k raným kompromisům mezi optickou citlivostí a mechanickou realitou. Jasná komunikace je důležitá, zejména u tolerancí, referenčních dat a plánů zarovnání, které musí být mezi týmy plynulé.
Vývoj řízený simulací
Simulace předpovídá chování ještě před vznikem prototypů. Typický tok propojuje optickou geometrii s mechanickými modely, aplikuje konstrukční a tepelná zatížení, počítá pohyb a deformaci a tyto výsledky vkládá zpět do optického hodnocení. Tento strukturálně-termálně-optický přístup pomáhá brzy odhalit rizika jako defokus, decentrování, náklon a chyba vlnové fronty.
Kontroly na úrovni systému mohou také zahrnovat rozptýlené světlo, mechanické odrazy, vinětování a osvětlení detektorů. Při raném použití simulace snižuje pozdní překvapení a urychluje konvergenci k vyrobitelné konstrukci.
Aplikace optomechaniky
• Spotřební elektronika klade důraz na kompaktní velikost, nízké náklady, výrobu ve velkém objemu a každodenní manipulaci. Těsné balení zvyšuje citlivost na tepelný drift a automatizovaná montáž potřebuje funkce vhodné pro zarovnání.
• Lékařské přístroje přidávají biokompatibilitu, odolnost vůči sterilizaci, kontrolu kontaminace a dlouhodobou kalibrační stabilitu. Materiály a těsnění musí přežít opakované čištění bez deformací.
• Letecké a kosmické systémy čelí termálnímu cyklování, vakuu, radiaci, vibracím při startu a přísným hmotnostním limitům. Často jsou vyžadovány montáže CTE matching, atermální konstrukce, nízké uvolňování plynů a montáže izolované od napětí.
• Automobilové a autonomní systémy vyžadují odolnost vůči vibracím, nárazům, vlhkosti, prachu a chemikáliím, s škálovatelnou výrobou. Těsnění, odolnost proti únavě a tepelná kontrola pod sluncem/teplem motoru jsou klíčové.
• Průmyslové a metrické systémy kladou důraz na rozměrovou stabilitu, opakovatelnost a uchování kalibrace. Malý drift přímo snižuje přesnost měření, takže tuhost a tepelná stabilita často převládají.
• Vědecké a astronomické přístroje vyžadují extrémní přesnost s výraznou tepelnou regulací, někdy při kryogenních teplotách. Strukturálně-termálně-optické modelování se stává klíčovým, protože drobné deformace mohou snížit výkon.

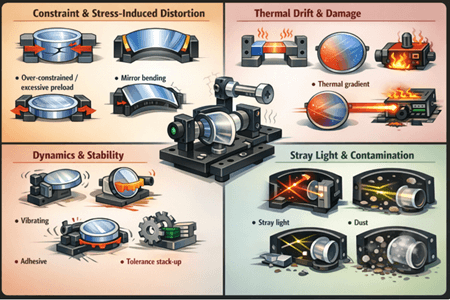

Běžné režimy selhání v optomechanických systémech
Omezení a deformace indukovaná napětím
• Přetížení / nadměrné předpětí z pevných montáží nebo nerovnoměrné upínání, což způsobuje chybu vlnoplochy, astigmatismus, posun zaostření nebo praskání při změně teploty.
• Ohýbání zrcadla kvůli špatné geometrii podpory nebo nerovnoměrnému zatížení, které deformuje odrazivé povrchy.
• Napětí způsobené spojovacím prvky (nesprávný točivý moment, nesourodé materiály, špatná geometrie kontaktu) vedoucí k deformaci nebo nestabilitě v průběhu teploty a času.
Tepelný drift a tepelné poškození
• Tepelná nesoulad (rozdíly CTE) způsobující posuny rozestupů, decentrování, náklon, posun zaostření a únavu při cyklování.
• Tepelné gradienty přes optiku nebo montáže způsobují změnu deformace a zarovnání.
• Tepelný únik v aktivních systémech, kdy není řízeno teplo z laserů/elektroniky, což způsobuje deformaci a napětí.
Dynamika, udržení a dlouhodobá stabilita
• Vibrace uvolňující spojovací prvky/rozhraní způsobující ztrátu zarovnání, problémy s rezonancí a občasné poruchy.
• Lepení nebo degradace způsobující pomalé zarovnání, změkčení při teple, uvolňování plynů nebo chemické rozkladu.
• Tolerance stacking, kde se přijatelné tolerance dílů spojí do nepřijatelného nesouladu systému.
Rozptýlené světlo a kontaminace
• Rozptýlené světlo / vnitřní odrazy od slabých záhadných nebo odrazivých povrchů, což snižuje kontrast a kvalitu signálu.
• Kontaminace slabým těsněním nebo vypouštěním plynů, která snižuje přenos a zvyšuje rozptyl v průběhu času.
Optomechanický design vs. tradiční mechanický design
| Aspekt | Tradiční mechanický design | Optomechanický design |
|---|---|---|
| Hlavní zaměření | Pevnost, tuhost, odolnost, padnutí | Pevnost, tuhost, odolnost, optický výkon FitPlus |
| Typická tolerance | Často toleruje milimetrové změny | Může být citlivý na mikrony (μm) nebo méně |
| Dopad malých posuvů | Malé posuny mohou být přijatelné, pokud funkce a struktura zůstanou zachovány | Malé posuny mohou výkon zhoršit (posun zaostření, decentrování, náklon, chyba vlnoplochy) |
| Dopad tepelné roztažnosti | Může být přijatelné, pokud díly zůstanou bezpečné a funkční | Může přímo měnit optické zarovnání a zaostření, což způsobuje měřitelnou ztrátu výkonu |
| Priorita návrhu | Nosnost, konstrukční rezerva, mechanická odolnost | Stabilita zarovnání, kontrola deformace, minimalizace namáhání/deformace na optiku |
| Proč je považován za odlišný | Mechanické požadavky převládají | Mechanický návrh musí splňovat přísné limity optické citlivosti, což z něj činí specializovanou disciplínu |
Budoucnost optomechanického designu
Optomechanika roste, protože optika je nyní jádrem spotřebitelských zařízení, lékařských systémů, průmyslové automatizace, komunikací, letectví, automobilového snímání a vědeckých nástrojů. Několik trendů ovlivňuje designovou práci.
Pokračování miniaturizace
Menší sestavy vyžadují přesnější mechanické řízení a jsou citlivější na tepelnou roztažnost. Jak se části zmenšují, testování může být obtížnější a dražší, takže virtuální ověřování je stále důležitější.
Vývoj adaptivní optiky
Adaptivní optika se stále častěji používá k opravě chyb způsobených mechanickými a tepelnými vlivy. To zvyšuje požadavky na rychlé ovládání, stabilní mechaniku, opakovatelnou odezvu a těsnou integraci s řídicím softwarem.
Aditivní výroba
Aditivní výroba umožňuje složité tvary, které zlepšují tuhost vůči hmotnosti, snižují počet dílů a integrují funkce jako vnitřní chlazení. S rostoucí přesností a možnostmi materiálů se rozšiřují možnosti pro tepelnou kontrolu a strukturální optimalizaci.
Náročnější prostředí
Více systémů musí přežít větší teplotní výkyvy, silnější vibrace a dlouhou životnost. Kamery vozidel a lidar jsou jasnými příklady, kde těsnění, odolnost proti únavě a tepelná kontrola musí vydržet v reálném expozici.
Závěr
Silný optomechanický návrh není na okraji – je to disciplinovaný, iterativní proces, který chrání optický výkon prostřednictvím struktury, materiálů, rozhraní a výrobní strategie. Definováním jasných výkonnostních rozpočtů, předvídáním způsobů selhání a včasným využitím simulací týmy snižují riziko a nákladné přepracování. Jak se systémy stávají menšími a náročnějšími, optomechanika zůstává klíčem k dodávání stabilních, opakovatelných a produktově připravených optických systémů.
Často kladené otázky [FAQ]
Jaký software se používá pro optomechanický návrh a analýzu?
Optomechanický návrh obvykle kombinuje optický software (pro ray tracing a analýzu vlnových front) s mechanickým CAD a nástroji pro analýzu konečných prvků (FEA). Optické programy hodnotí citlivost na decentraci, náklon a defokus, zatímco MKS předpovídá strukturální deformaci a tepelný drift. Klíčem je propojit výstupy mechanického posunu zpět do optických výkonnostních modelů, aby se před prototypováním kvantifikoval skutečný dopad.
Jak navrhujete atermální optický systém?
Atermální konstrukce minimalizuje posun zaostření vůči teplotě vyvážením roztažnosti materiálu a změn optického výkonu. Toho lze dosáhnout sladěnými materiály CTE, kompenzační geometrií distančního prostoru, pružnými montážemi nebo pasivními tepelnými kompenzačními prvky. Cílem je zajistit, aby tepelná roztažnost optickou citlivost kompenzovala, nikoli ji zesilovala.
Jaké tolerance jsou kritické v optomechanických sestavách?
Nejdůležitější tolerance obvykle zahrnují osové rozestupy, decentrování, náklon a montážní napětí. Malé mikronové posuny mohou ovlivnit zaostření a kvalitu vlnové fronty. Analýza skládání tolerancí se používá k potvrzení, že výrobní variabilita nepřekračuje definované optické výkonnostní rozpočty, zejména při velkosériové výrobě.
Kdy by mělo být místo pasivního zarovnání použito aktivní zarovnání?
Aktivní zarovnání se používá, když pasivní tolerance nemohou spolehlivě splnit požadavky na výkon. Umožňuje okamžitou optickou zpětnou vazbu během montáže pro optimalizaci zaostření, centrování nebo naklonění před zajištěním komponent na místě. Je běžná v kompaktních, vysoce výkonných systémech, kde mikrony nesouladu výrazně ovlivňují kvalitu obrazu.
Jak se testuje optomechanická validace před uvedením produktu na trh?
Validace obvykle zahrnuje environmentální testování, jako jsou tepelné cyklování, vibrace, nárazy a dlouhodobé kontroly stability. Optický výkon se měří před, během a po testování, aby se potvrdilo zachování zarovnání a stabilita vlnové fronty. Kombinace simulace s fyzickou validací zajišťuje, že systém splňuje jak strukturální, tak optické specifikace.
