Pojistky PCB jsou primárním prvkem ochrany proti přetížení, který pomáhá omezit energii poruchy dříve, než dojde k poškození spojů, konektorů nebo integrovaných obvodů. Tento článek vysvětluje, co je to pojistka na PCB, jak reaguje na přetížení a jaké jsou hlavní typy pojistek používané v reálných produktech. Dále zahrnuje parametry výběru, postupy rozložení, běžné chyby a metody řešení problémů pro spolehlivou ochranu.

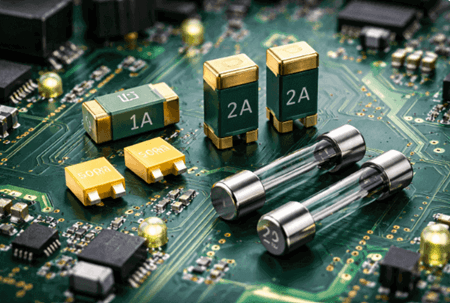

Přehled pojistek na PCB
Pojistka PCB je malá součástka ochrany proti nadproudu, která se montuje přímo na desku plošných spojů a je navržena tak, aby přerušila proud, když překročí definovaný limit. Jedná jako záměrné slabé místo v napájecí cestě, takže obvod se odpojí dříve, než nadměrný proud přehřeje stopy nebo poškodí součástky. Pojistky na PCB mohou být tradiční zařízení s taveným prvkem nebo resetovatelná zařízení, ale jejich společným účelem je kontrolovat energii poruchy a zabránit tomu, aby měděné nebo následné části PCB byly místem selhání.
Jak fungují pojistky PCB
Pojistka PCB reaguje na přebytečný proud prostřednictvím tepla. Jak proud prochází pojistným prvkem, vytváří teplo. Při normálním zatížení může pojistka toto teplo rozptýlit a zůstat stabilní. Při zkratu nebo přetížení proud stoupá, teplo se hromadí rychleji, než může uniknout, a pojistka mění stav, aby zastavila nebo omezila poruchový proud.
Dva běžné chování pojistky používané na PCB:
• Kovové pojistky (jednorázové pojistky): Vnitřní kovové spojení se zahřívá a taví na určeném místě, čímž vzniká trvalý přerušený obvod, který odpojuje napájení.
• Resetovatelné pojistky (PPTC / Polyfuse): Zařízení se zahřeje a jeho polymerová struktura se posune, což způsobí prudký nárůst odporu a omezí proud. Po vymizení poruchy a ochlazení zařízení odpor klesne zpět k normálu, často ne zcela na původní hodnotu, takže pod zátěží může zůstat malý pokles napětí.
Jak rychle pojistka reaguje, závisí na aktuální úrovni a délce trvání. Velmi vysoké proudy poruchy způsobují rychlé čištění, zatímco střední přetížení může trvat déle, než dosáhne bodu tání nebo spouštění.
Typy pojistek PCB
Pojistky PCB lze rozdělit třemi praktickými způsoby: typ usazení, resetovací chování a odezva čas-proud. Oddělení těchto kategorií snižuje zmatek a zlepšuje přiřazení k aplikaci.
Klasifikace podle stylu montáže

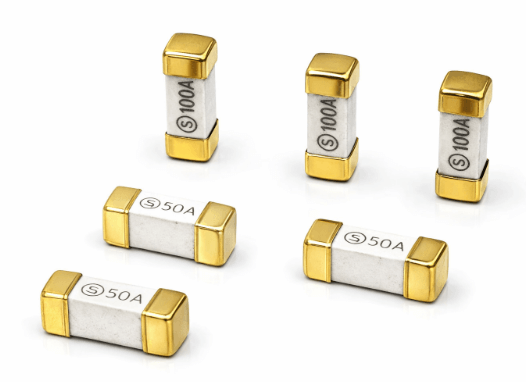

• Pojistky pro povrchovou montáž (SMD): SMD pojistky se ukládají přímo na povrch PCB a podporují automatizovanou montáž. Běžné velikosti pouzdra zahrnují 0603, 0805 a 1206, přičemž proudové hodnoty se pohybují od subzesilovačů až po přibližně 10 A v závislosti na sérii a tepelných podmínkách. Jejich kompaktní půdorys odpovídá hustým rozvržením a přenosné elektronice.

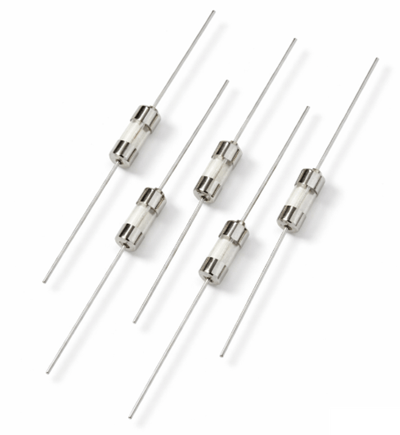

• Průchodné pojistky: Průchodné pojistky využívají axiální nebo radiální vývody vložené do pokrytých otvorů. Nabízejí pevnější mechanické ukotvení a snadněji se ručně vyměňují. Tyto jsou běžné v průmyslových zařízeních a sestavách s vyšším proudem, kde záleží na odolnosti a servisovatelnosti.
Klasifikace podle resetovacího chování

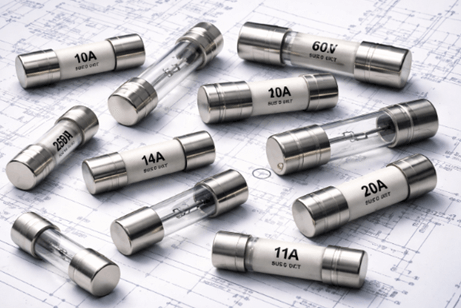

• Jednorázové (kovovo-prvkové) pojistky: Tyto obsahují kalibrovaný kovový spoj, který se roztaví, když proud dostatečně dlouho překročí definovaný limit. Jakmile je pojistka otevřena, musí se vyměnit. Při běžném provozu poskytují nízký odpor a při poruchách se jasně odpojí.

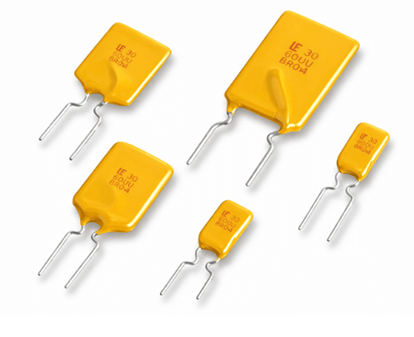

• Resetovatelné pojistky (PPTC / Polyfuse): PPTC zařízení výrazně zvyšují odpor při přehřátí přebytkem proudu, čímž omezují proud místo toho, aby vytvořily čistý otevřený obvod. Po ochlazení odpor klesne zpět k normálu, ale může zůstat vyšší než nový a je silně ovlivněn okolní teplotou a prouděním vzduchu. Jsou běžné tam, kde může dojít k opakovanému přetížení a výměna pole je nežádoucí.
Klasifikace podle odezvy čas-proud

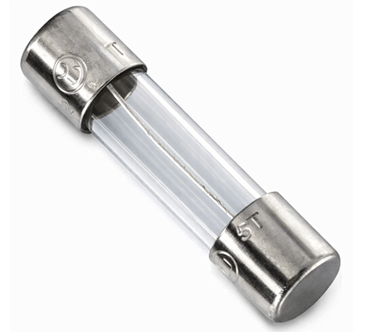

• Rychle působící (rychlé výpalné) pojistky: Navrženy tak, aby se rychle otevíraly za nadproudových podmínek. Používají se k ochraně citlivých zařízení (integrovaných obvodů, polovodičových spínačů), která nemohou snášet vysokou propustnou energii.

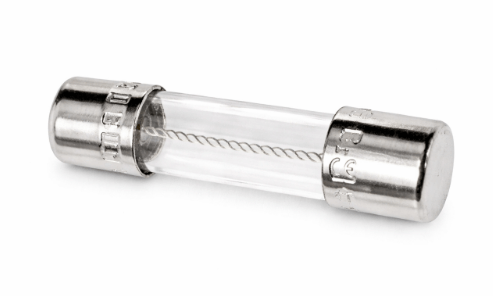

• Pojistky s časovým zpožděním (pomalým výbuchem): Navrženy tak, aby tolerovaly předvídatelné náběhy (nabíjení kondenzátoru, start motoru) a přitom se při trvalém přetížení otevírají. Volba závisí na tom, zda má obvod běžné startovací přepětí, nebo zda potřebuje rychlou izolaci poruchy.
Běžné chyby v konstrukci pojistek na PCB
Nesprávná volba nebo umístění pojistky může způsobit rušivé poruchy nebo nedostatečnou ochranu při skutečných poruchách.
• Ignorování startovacího proudu: Kondenzátory, motory a DC-DC měniče mohou při zapnutí odebírat krátké přepětí. Pokud pojistka není sladěna s profilem přepětí, může se při běžném startu otevřít.
• Výběr nedostatečné píjné kapacity: Pokud je přerušovací hodnota pod dostupným proudem poruchy, může se pojistka bezpečně neodvolnit, což hrozí přehřátí, jiskři nebo sekundární poškození.
• Ignorování snížení teploty: Pojistka, která vydrží za místních podmínek, může být nepříjemně otevřena v teplém prostoru nebo v blízkosti horkých zdrojů, pokud není snížena podle skutečné teploty desky.
• Použití necertifikovaných nebo neověřených komponent: Díly bez uznaného testování nemusí odpovídat zveřejněným specifikacím časo-proudu nebo přerušení. Certifikované komponenty zlepšují konzistenci a sledovatelnost.
• Umístění pojistky po zatížení větve: Pokud je pojistka spojena pouze jednou podkolejí, zkrat na nerozfukované větvi může stále přehřátí mědi a konektorů před proudem. Spojte cestu, kterou opravdu chcete chránit.
• Přeskočení koordinace stop/pojistky: Pokud je I²t měděné spojky na PCB nižší než energie při uvolnění pojistky, nejprve se stane stopa nebo konektor místem poruchy. Ověřte, že pojistka se uvolní, než se poškodí měď při nejhorších případech.
Aplikace pojišťovačů PCB napříč průmyslovými odvětvími
Spotřební elektronika
Chytré telefony, notebooky, tablety a nabíječky používají kompaktní pojistky k ochraně bateriových kolejnic, nabíjecích cest a stejnosměrných vstupních stupňů. Ochranné strategie jsou často navrženy tak, aby podporovaly dodržování norem, jako je IEC 62368-1 pro bezpečnost AV/ICT zařízení.

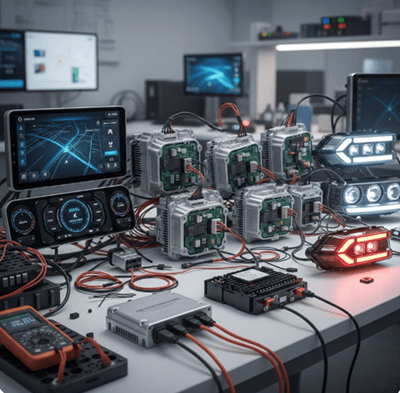

Automobilová elektronika
Řídicí moduly, infotainment systémy, LED osvětlení a systémy správy baterií používají pojistky namontované na PCB k izolaci poruch a snížení poškození svazků a modulů. Konstrukce musí tolerovat široké teplotní rozmezí a vibrace a ochranné chování je často vyvíjeno v rámci procesů funkční bezpečnosti (např. ISO 26262).

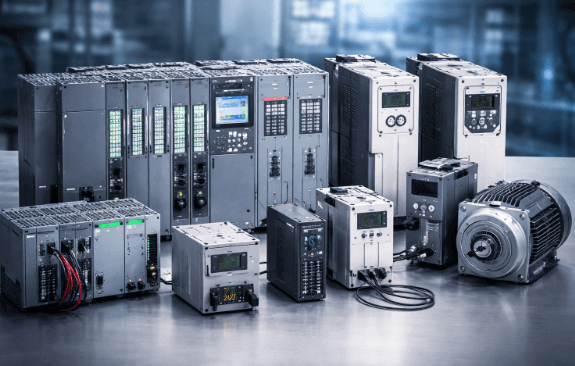

Průmyslové řídicí systémy
PLC, motorové pohony a napájecí zdroje používají pojistky ke snížení poškození zařízení a prostojů. Vyšší přerušovací hodnoty mohou být vyžadovány kvůli nízkoimpedančním zdrojům a zvýšeným dostupným proudům poruch v průmyslových sítích.

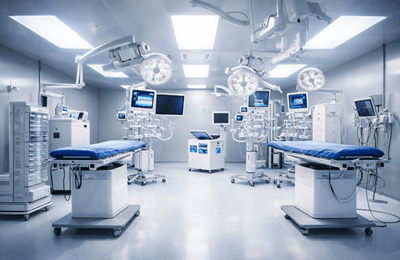

Lékařské přístroje
Lékařská elektronika vyžaduje kontrolované chování poruch, aby podpořila bezpečnostní cíle pacientů a operátorů. Výběr pojistek je součástí širší strategie elektrické bezpečnosti v souladu s normami jako IEC 60601.
Pojistka PCB vs. jiné ochranné zařízení
| Zařízení | Chrání před | Co to dělá | Resety? | Kde ho často vidíte | Omezení klíče |
|---|---|---|---|---|---|
| Pojistka PCB (jednorázová) | Nadproud, zkrat | Roztaví se a odpojí napájení | Ne | Vstup napájení, vstup baterie, kolejnice | Potřebuje výměnu; nemůže "omezit" proud před otevřením |
| Resetovatelná pojistka (PPTC / Polyfuse) | Nadproud (mírný–střední) | Při horku jde do vysokého odporu, aby omezil proud | Ano (po ochlazení) | USB porty, bateriové balíčky, nízkonapěťové kolejnice | Pomaleji; pokles napětí/zahřívání; nemusí dobře chránit před vysokou energií poruchy |
| Jistič (malý typ) | Nadproud, zkrat | Tripy se otevírají jako opakovaně použitelný switch | Ano (ruční reset) | Průmyslové desky, vyšší proudy | Větší a dražší; křivka tripu méně přesná na měřítku PCB |
| TVS dioda | Napěťové špičky, ESD | Svorky hrotů posunem přepětí na zem | Ano (pro hroty) | Datové porty, signální linky | Neřeší přetížení; vyžaduje správnou ochranu a uspořádání před proudem |
| MOV | Velké napěťové přepětí | Absorbuje energii nárazu, když napětí stoupá | Ne (degraduje) | Vstup ze střídavého proudu | Opotřebovává se s vlnami; není vhodný pro mnoho nízkonapěťových stejnosměrných kolejnic |
| Sériový rezistor | Náběh / malé omezení | Přidává odpor ke snížení proudu | Ano | LED, jednoduché limitní | Konstantní pokles napětí a ztráta výkonu při normální zátěži |
| Páčidlo (SCR / Tyristor) | Přepětí | Zkratuje kolejnici, aby se otevřela pojistka proti proudu | Záleží na pojistce | Napájení, citlivé kolejnice | Často se zajišťuje, dokud není vypnuto napájení; musí být koordinován s pojistkou na proudu |
Řešení problémů s přepálenou pojistkou PCB
Výměna spálené pojistky bez diagnózy často způsobuje opakované selhání. Použijte strukturovaný proces k ověření, že pojistka je otevřená, a k nalezení zdroje poruchy.
• Vizuální kontrola: hledejte praskliny, spálení, zabarvení nebo roztavený prvek. Zkontrolujte okolní díly, zda nejsou vyboulení, tepelné stopy, vyhrnuté plosky nebo poškozené pájené spoje.
• Potvrdit, že pojistka je otevřená: po odpojeném napájení zkontrolujte kontinuitu pojistky. Otevřené čtení potvrzuje přepálenou pojistku; Near-Zero naznačuje, že problém je jinde.
• Zkontrolujte zkraty: při vypnuté desce změřte odpor od chráněné lišty k zemi. Velmi nízký odpor ukazuje na zkratované kondenzátory, poškozené integrované obvody nebo selhání výkonového stupně.
• Najít příčinu: kontrolovat regulátory, MOSFETy, usměrňovače, vstupní ochranu, konektory, ochranu polarity a cesty kontaminace, které mohou způsobit únik nebo zkraty.
• Správně vyměnit: sladit typ pojistky, proud, napěťové jmenovitost, přerušovací a časové charakteristiky. Vyhněte se "up-ratingu" pro zastavení opakovaných úderů, protože to snižuje ochranu.
• Obnovit napájení až po vyřešení závady: znovu zkontrolovat odpor/kontinuitu a poté zapnout pomocí proudově omezeného zdroje nebo sériového omezovače, pokud je k dispozici.
Nové trendy v technologii pojistek PCB
Menší vysokovýkonné balíčky
Pokročilé čipové pojistky a tenké SMD konstrukce podporují kompaktní uspořádání při zachování schopnosti přerušení. Jak se stopy zmenšují, tepelné modelování, efekty mědi a validace deratingu se stávají stále kritičtějšími.
eFuse (elektronické pojistky)
eFury integrují polovodičový spínač, snímání proudu a řídicí logiku do jednoho integrovaného obvodu. Ve srovnání s tradičními pojistkami mohou eFuse:
• poskytují přesné omezení proudu
• nabízejí programovatelné prahové hodnoty cest
• zahrnují tepelné vypnutí
• podpora řízeného resetování
• hlásit stav poruch a telemetrii
Jsou běžné v rozvodu stejnosměrného napájení, serverech, telekomunikačních systémech a bateriově napájené elektronice, kde jsou řízené restarty a diagnostika velmi cenné.
Integrované zátěžové spínače s ochranou
Mnoho integrovaných obvodů pro řízení napájení kombinuje přepínání zátěže s omezením proudu a ochranou proti zkratu. Tyto snižují počet komponent a umožňují koordinované chování napříč více kolejemi.
Chytré monitorování a diagnostika
Další ochranná zařízení poskytují historii poruch, zaznamenávání událostí a hlášení teploty. To zlepšuje údržbu, urychluje ladění a podporuje monitorování stavu systému.
Dodržování předpisů a materiální zlepšení
Výrobci pokračují ve zdokonalování materiálů a procesů, aby splnili požadavky RoHS a globálních požadavků, přičemž zároveň zlepšují stabilitu, opakovatelnost a sledovatelnost.
Často kladené otázky [FAQ]
Jak poznám, jestli je pojistka PCB rychlý nebo pomalý výpal?
Zkontrolujte číslo dílu a technický list čas-proud. Fast-blow se otevírá rychle při mírných násobcích přetížení, zatímco slow-blow snáší krátké náběhy a otevírá se při trvalém přetížení.
Mohu přemostit nebo obejít přepálenou pojistku PCB pro testování?
Pouze jako kontrolovaný diagnostický krok s omezeným proudem na stole a pečlivým sledováním. Obcházení odstraní navržené slabé místo a může spálit stopy nebo poškodit napájecí části, pokud chyba přetrvává.
Proč resetovatelný PPTC "polyfuse" stále vykazuje pokles napětí i po "obnovení"?
PPTC se často po tripových událostech vracejí k vyšší než nové rezistenci a rezistence roste s teplotou. Tento zvýšený odpor může způsobit pokles napětí a zahřívání při zátěži, i když je závada odstraněna.
Co způsobuje, že pojistka PCB běží přehřívaně, i když ještě nevyhořela?
Vysoký normální proud blízko limitu udržení, zvýšená teplota desky, omezené odvádění tepla nebo vyšší než očekávaný odpor mohou zvýšit teplotu pojistky. Blízké zdroje tepla ho také mohou zatlačit do nepříjemného teplého provozu.
Mají pojistky PCB polaritu a záleží na orientaci na desce?
Většina jednorázových čipových pojistek a PPTC není polární a lze je umístit v obou směrech. Orientace je důležitá především pro přístup, tepelné rozestupy a udržení chráněné cesty krátké a robustní.
