Přelití PCB formuje plast nebo gumový materiál kolem hotové desky plošných spojů, aby vytvořil jednu uzavřenou část. Přidává oporu, blokuje vlhkost a prach a snižuje napětí způsobené pády, nárazy a vibrace, což může snížit potřebu samostatných krytů, těsnění a spojovacích prvků. Má také své limity, například složité přepracování a riziko tepla nebo svoru. Tento článek podrobně podrobně přehledí materiály, rozvržení, nástroje, řízení procesů, vady a kontroly.

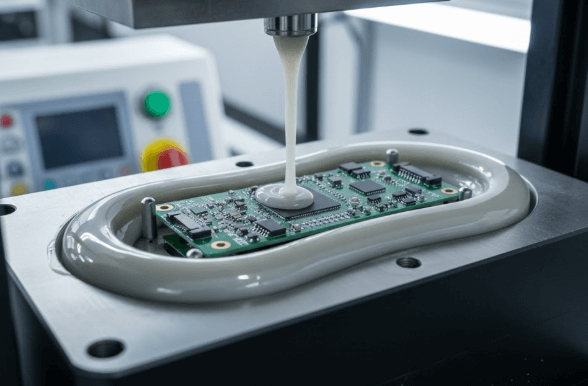

Přehled překrývání PCB
Přelití PCB je proces, při kterém je plast nebo materiál podobný gumě tvarován přímo kolem hotové desky plošných spojů, čímž vzniká jeden pevný kus. Tvarovaný obal přidává mechanickou oporu, utěsní desku proti vlhkosti a prachu a pomáhá kontrolovat napětí způsobené nárazy a vibracemi. Tím, že se tato ochrana zabuduje do jednoho převlévaného dílu, může přetvarování PCB snížit počet samostatných krytů, těsnění a spojovacích prvků, zároveň zjednodušit montáž a omezit možné únikové cesty.
Podmínky pro použití nebo vynechání převlékání plošných spojů
Nejlepší přizpůsobení
• Když bude obvod vystaven vlhkosti nebo prachu a potřebuje utěsněnou ochranu.
• Když jsou přítomny nárazy a vibrace, je potřeba dodatečná mechanická podpora.
• Když bude produkt často manipulován nebo kdy je větší pravděpodobnost, že bude vyřazen.
• Když musí zařízení zůstat kompaktní a je málo místa pro samostatnou skříň.
• Při snižování počtu dílů a montážních kroků je základním cílem.
Vyhnout se, když
• Když je potřeba snadný přístup pro častý servis, kontrolu nebo opravy.
• Když žádné komponenty nemohou bezpečně zvládnout teplotu, tlak nebo sílu sevření při formování.
• Když konstrukce závisí na otevřeném proudění vzduchu, odkrytých chladičích nebo chladných plochách s přímým kontaktem.

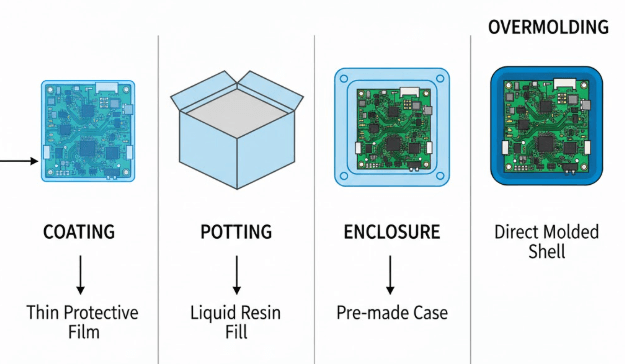

Porovnání převlékání plošných spojů s jinými metodami ochrany
| Metoda | Co to je | Silné stránky | Limity |
|---|---|---|---|
| Konformní povlak | Tenká ochranná vrstva se aplikuje přímo na PCB. | Velmi lehká, levná a udržuje desku viditelnou pro jednoduché kontroly. | Nabízí jen malou mechanickou podporu a omezenou ochranu proti nárazům. |
| Květináčení | Tekutá pryskyřice, která vyplňuje dutinu kolem PCB a tvrdne. | Zajišťuje silné těsnění a pomáhá snižovat vibrace a pohyb. | Přidává to váhu, je těžké ho odstranit nebo opravit a může zachytávat teplo uvnitř. |
| Standardní ohrada | Samostatná skříň, která drží PCB uvnitř. | Umožňuje snadnější přístup ke servisu a usnadňuje výměnu desek. | Zahrnuje více dílů, více montážních kroků a více těsnění spojů. |
| Přelévání | Na sestavené desce se vytvoří tvarovaný plastový nebo gumový obal. | Kombinuje konstrukční podporu a těsnění v jednom kuse, s menším počtem dílů k sestavení. | Vyžaduje investici do nástrojů a ztěžuje přepracování nebo změny. |
Běžné materiály používané pro převlékání PCB
| Rodina materiálů | Použít | Klíčové vlastnosti |
|---|---|---|
| TPE / TPU | Pružné vnější skořápky a ochranné vrstvy | Pružné, pohlcuje nárazy a poskytuje měkčí, pružnější povrch. |
| Nylon (PA) | Pevné konstrukční skořepiny | Pevný, odolný a dobře drží tvar při každodenním mechanickém zatížení. |
| Polykarbonát (PC) | Pevné, pevné kryty a tvrdé vnější skořápky | Velmi vysoká odolnost proti nárazům, dobrá rozměrová stabilita a je to zřejmé. |
| Silikon (specialita) | Těsnící prvky v oblastech s vyššími teplotami | Zachovává těsnící výkon při vyšších teplotách; způsob zpracování závisí na konkrétním systému. |

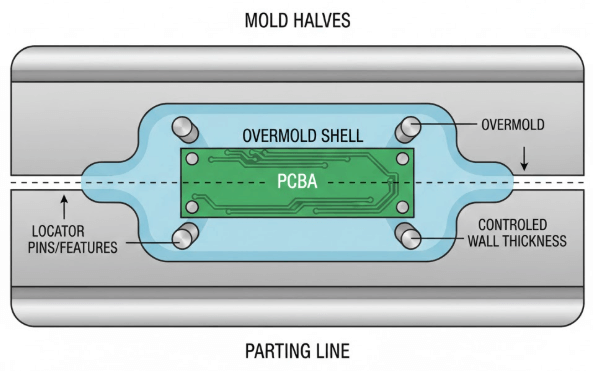

Nastavení nástrojů pro spolehlivé přelití PCB
Nástroje pro přelití PCB musí pevně držet sestavenou PCB, aby se při průtoku plastu a uzavření formy nepohybovala. Tvar formy určuje tloušťku stěny, určuje, jak materiál vyplňuje dutinu, a určuje dělící linii, která ovlivňuje jak riziko vzplanutí, tak viditelné spoje. Funkce umístění také musí zajistit hrany konektorů, okna a uzavírací plochy, aby každý otvor zůstal zarovnaný i po smrštění a chlazení.

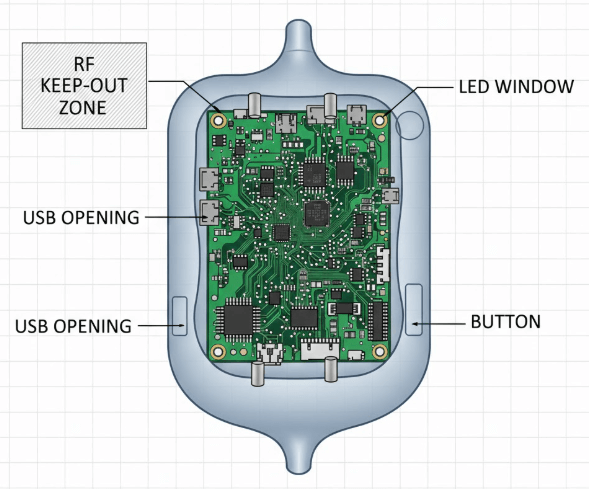

Viditelné prvky při přetvarování PCB
• Otvory a konektory by měly mít pevné polohovací prvky a těsné uzavírací plochy, aby otvory zůstaly po formování zarovnané.
• LED diody a indikátory potřebují plánovaná okna nebo vyčistit oblasti v nadvlažovací vrstvě, aby světlo mohlo unikat bez zablokování.
• Tlačítka a spínače vyžadují dostatek prostoru pro pohyb, navíc ploché těsnící plochy kolem otvoru pro kontrolu úniků.
• Senzory a RF zóny by měly udržovat stabilní tvar, aby se zabránilo náhlým změnám tloušťky nebo hlubokým kapsám, kde by mohl být vzduch zachycen.
Běžné metody
| Funkce | Co chránit | Běžná metoda |
|---|---|---|
| USB / I/O otevření | Přístup a zarovnání | Uzavírací plochy a lokalizační prvky kolem portu |
| LED okno | Viditelnost světla | Definována zóna volného okna nebo vyhrazená světelná cesta |
| Přístup k tlačítku | Pohyb a utěsnění | Tvarovaný otvor s kontrolovaným těsnicím lemem |
| RF oblast | Elektrický výkon | Oblast ponechání s kontrolovanou tloušťkou stěny |
Faktory tvarování při přetvarování PCB
Umístění brány
Umístění brány určuje, kde materiál nejprve vstupuje do dutiny. Pokud je špatně umístěn, tavení může komponenty zasáhnout příliš silně, sbalit se nerovnoměrně a vytvořit slabé pletené linie v místech, kde už jsou zatěžovány.
Tok toku
Tok určuje, jak materiál prochází překrytou částí. Špatná cesta proudění může zachytit vzduch, vytvořit slabé svarové linie tam, kde se čela setkávají, a koncentrovat napětí v určitých oblastech skořepiny.
Ventilace
Větrání určuje, jak zachycený vzduch uniká z dutiny. Slabé nebo chybějící větrací otvory mohou vést k vnitřním dutinám, povrchovým bublinám, stopám po spálení nebo krátkým záběrům, kde materiál nevyplní díl.
Tloušťka stěny
Tloušťka stěny určuje, jak se překrývka ochlazuje a smršťuje. Nekonzistentní nebo špatně zvolená tloušťka může způsobit stopy po propadnutí, celkové deformace a lokální namáhavá místa, která snižují dlouhodobou spolehlivost.
Řízení procesů při přetvarování PCB
Nastavení musí zůstat v rámci mechanických a tepelných limitů sestavené desky. Pokud je teplota nebo svorová síla příliš vysoká, mohou být poškozeny konektory, štítky, plasty a pájené spoje. Pokud chlazení není vyvážené, obal overmoldu může deformovat a tlačit nové napětí do desky. Rizika:
• Příliš mnoho tepla: deformace konektoru, zvedání štítků a drobné posuny polohy součástek.
• Příliš velký tlak: pohyb desky v nástroji, napětí pájeného spoje a prasklé rohy na vzestupných tělesech.
• Nerovnováha chlazení: deformace, malé mezery u uzávěrů a slabší těsnění kolem otvorů.
Volby přelévání pro sestavy PCB
| Přístup | Co to znamená | Nejlépe použitelné, když |
|---|---|---|
| Přímé překrývání | Celý vnější obal je tvarován v jednom kroku formování. | Tvar dílu je relativně jednoduchý a všechny komponenty zvládnou teplo i upínací sílu. |
| Dvoufázová stavba (předbalení + přelití) | První vrstva podpírá nebo chrání desku, poté druhý krok formování přidává finální obal. | Design vyžaduje těsné zarovnání, složitější otvory nebo lepší kontrolu konečného vzhledu. |
Krok za krokem proces přetvarování PCB
Finální montáž a ověření
Před odlisováním se ujistěte, že je sestava desky hotová a funkční. Otestujte chování napájení, firmware a všechna rozhraní, pak zaznamenejte výsledky, abyste je mohli porovnat s testy po formě.
Čištění a příprava povrchu
Vyčistěte desku, abyste odstranili zbytky tavidla, oleje a prach ze všech odkrytých míst – kontrolujte manipulaci, aby povrch nezískal nové znečištění. Používejte základní nátěr jen tehdy, když to jasně vyžadují požadavky na bonding.
Naložte a lokalizujte PCBA do formy
Vložte sestavu do formy tak, aby seděla plochě a plně podepřená. Před zahájením injekce zkontrolujte, zda jsou uzavírací plochy, otvory konektorů a okna v souladu s dutinou.
Vstříknout, zabalit a ochlazit
Použijte plánovanou bránovou strategii tak, aby materiál vyplnil dutinu kontrolovaným způsobem. Použijte zvolený profil těsnění a držení, poté nechte dostatek času na ochlazení, abyste stabilizovali smršťování a omezili přidané zatížení desky.
Vyjmutí form, ořezání, kontrola a testování
Odstraňte přeformovanou část z nástroje a odstraňte případné záblesky tam, kde se objeví. Zkontrolujte všechna rozhraní a otvory, poté proveďte elektrické a funkční kontroly po formě vůči dřívějším výchozím výsledkům.
Kontroly inspekcí na převlečení PCB
| Režim selhání | Jak to vypadá | Společná příčina |
|---|---|---|
| Prázdnoty/bubliny | Malé vnitřní kapsy nebo mezery | Slabé odvětrání, zachycený vzduch nebo nestabilní proudění materiálu |
| Krátké záběry | Oblasti, které nezaplnily | Omezení průtoku, špatné umístění brány nebo nedostatečné odvětrávání |
| Flash | Tenký přebytečný materiál podél spojů | Slabé uzavírací plochy, nesoulad mezi oddělujícími šňůrami nebo problémy s upínaním |
| Delaminace | Obal se zvedá od PCB | Kontaminace povrchu, špatná kompatibilita materiálů nebo vynechané přípravné kroky |
| Warpage/stres | Ohnutá deska nebo prasklé spoje | Nadměrné mechanické zatížení, tepelné napětí nebo nerovnoměrné chlazení |
| Úniky na začátcích | Vlhkost nebo cesta kapaliny v portech | Mezery na uzávěrech, zkreslená rozhraní nebo nesoulad při zmenšování |
Závěr
Přelití PCB funguje nejlépe, když rozložení desky, nástroje a nastavení odpovídají teplotním a sevřeným limitům sestavy. Umístění brány, průtoková dráha, odvětrání a kontrola tloušťky stěn kvality výplně, smrštění a napětí. Nástroje musí držet PCB na místě a udržovat otvory zarovnané. Řízení procesu pomáhá předcházet poškození konektorů, pájení, deformacím, deformacím a únikům. Inspekce se zaměřuje na dutiny, krátké záběry, záblesky, delaminaci, deformaci a těsnění u portů a oken.
Často kladené otázky [FAQ]
Jakou tvrdost Shore bych měl použít pro TPE/TPU overmold?
Používejte měkčí Shore pro tlumení a těsnění. Použijte tvrdší Shore pro ochranu tvaru a hran.
Jak silná by měla být vrstva?
Udělejte ho dostatečně silný, aby zabránil ohýbání a chránil hrany. Udržujte tloušťku rovnoměrnou, aby se snížilo deformace a propadání.
Jaká příprava je potřeba pro dobrou přilnavost?
Odstraňte tavidlo, olej a prach. Udržujte povrchy suché a vyhněte se dotýkání lepivých míst.
Kdy bych měl použít základní nátěr?
Základní nátěr používejte pouze tehdy, když to vyžaduje zvolený materiálový systém pro lepení.
Jak ochránit tepelně citlivé části během formování?
Držte je dál od zón brány a svěrky, snižujte tepelné a tlakové vystavení díky procesním nastavením.
Jaké další testy bych měl provést po přetvarování?
Spusť tepelné cyklování, testování vlhkosti/vstupu a testování vibrací nebo pádů.
