Deformace PCB je jedním z nejvíce podceňovaných rizik ve výrobě elektroniky. Deska, která není dokonale rovná, může narušit umístění SMT, oslabit pájení spojů a ohrozit dlouhodobou spolehlivost. I malé odchylky, měřené v zlomcích procenta, mohou způsobit selhání sestavení. Pochopení příčin, limitů a metod prevence je důležité pro dosažení konzistentního výtěžku a spolehlivého výkonu produktu.

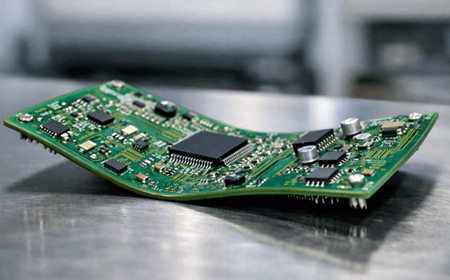

Co je to PCB warpage?
Deformace PCB je fyzická deformace desky plošných spojů z jejího zamýšleného plochého tvaru. Místo aby deska zůstala dokonale rovinná, může se prohnout, kroutit nebo se na povrchu vyvíjet nerovnoměrné výškové výkyvy. Technicky vzato je deformace definována jako odchylka od roviny a obvykle se vyjadřuje jako procento z diagonální délky desky. I malé odchylky mohou výrazně narušit procesy montáže na povrchu, což ovlivňuje umístění součástek a spolehlivost pájení spojů. V přesné výrobě elektroniky není plochost volitelná, je to přísný požadavek. Jednoduše řečeno, deformovaná deska plošných spojů může kompromitovat nebo dokonce způsobit vážné selhání sestavy.
Standardy deformace PCB a přijatelné limity
Průmyslové normy definují maximální povolenou deformaci před tím, než je deska považována za vadnou.
Podle IPC-TM-650 jsou obecné limity:
• ≤ 0,75 % pro povrchově montované (SMT) sestavy
• ≤ 1,5 % pro sestavy pouze s průchodnými otvory
Sektory s vysokou spolehlivostí často vynucují přísnější vnitřní limity — 0,5 % nebo dokonce 0,3 % — zejména v automobilovém, letecké a lékařské oblasti.
Přijatelné deformace závisí na tloušťce desky, počtu vrstev a provozním prostředí. Tenčí desky s vysokým počtem vrstev obvykle vyžadují přesnější kontrolu.

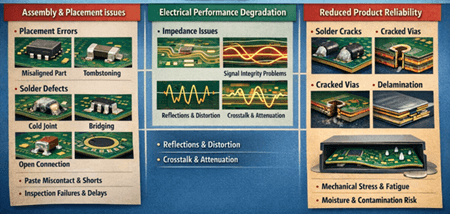

Vážný dopad deformace PCB na montáž a spolehlivost
Problémy s montáží a umístěním
SMT potřebuje rovný povrch. Deformované desky mohou způsobit špatný kontakt a umístění pájecí pasty, což vede k studeným spojům, otevření, mostům a tvorbě hrobů. Také pletou automatizovanou inspekci a pomalou výrobu.
Zhoršení elektrického výkonu
Warpage může měnit geometrii a rozstupy stop. U vysokorychlostních nebo RF konstrukcí to může ovlivnit impedanci a integritu signálu, což způsobuje odrazy, útlum a přeslechy.
Snížená spolehlivost produktu
Deformace vytváří nerovnoměrné mechanické napětí, které může vést k únavě pájení, prasklým průchodům a delaminaci v průběhu času. Špatné přizpůsobení terária může také oslabit těsnění a zvýšit riziko vlhkosti nebo kontaminace.

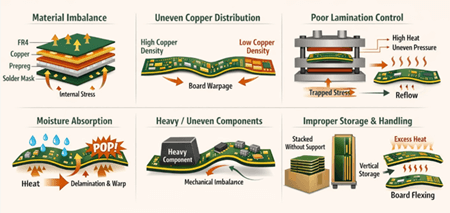

Hlavní příčiny deformace PCB
• Nerovnováha materiálu: PCB se skládá ze sklolaminátu (FR4), mědi, prepregu a pájecí masky. Pokud se tyto materiály při teple nerovnoměrně rozpínají nebo smršťují, vzniká vnitřní napětí. Nevyvážené vrstvy jsou jednou z nejčastějších příčin souvisejících s návrhem.
• Nerovnoměrné rozložení mědi: Měď a skelná vlákna mají odlišné koeficienty tepelné roztažnosti (CTE). Pokud se hustota mědi mezi vrstvami výrazně liší, tepelná roztažnost se během laminace nebo přetavování stává nerovnoměrnou. Výsledek: zakřivení prkna.
• Špatná kontrola laminace: Během laminace se vrstvy spojují teplem a tlakem. Nerovnoměrný tlak nebo teplota zachytí zbytkové napětí uvnitř desky. Deska může při pokojové teplotě vypadat plochá, ale při přetavování se může deformovat.
• Absorpce vlhkosti: FR4 je hygroskopický — absorbuje vlhkost. Pokud není před přetavením upálena, zachycená vlhkost se rychle rozpíná pod teplem, což způsobuje vnitřní napětí, delaminaci nebo ohýbání.
• Těžké nebo nerovnoměrné umístění součástek: Velké nebo asymetricky umístěné komponenty vytvářejí mechanickou nerovnováhu. V kombinaci s tepelnými gradienty během pájení to může způsobit prohýbání nebo kroucení.
• Nesprávné skladování a manipulace: Skládání prken bez podpěry, vertikálního skladování nebo vystavení teplu může desky postupně deformovat. Opakované ohýbání během transportu také přidává kumulativní napětí.

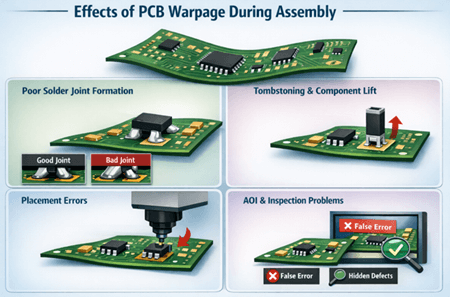

Účinky deformace PCB během sestavování
Warpage je nejviditelnější během zpracování SMT.
• Špatná tvorba pájených spojů: Pokud se destičky zvednou z pájecí pasty, nedochází k správnému navlhčení. To vytváří slabé nebo neúplné klouby a zvyšuje přepracování.
• Tombstoning a zvedání komponent: Nerovnoměrný kontakt může způsobit, že jedna podložka se přetaví dříve než druhá, což vytáhne malé součástky do vzpřímené polohy. Warpage toto riziko výrazně zvyšuje.
• Chyby při umístění: Systémy pick-and-place spoléhají na konzistentní výškové reference. Deformované desky tyto odkazy deformují, což způsobuje nesoulad nebo zastavení stroje.
• AOI a inspekční problémy: Automatizovaná optická inspekce (AOI) závisí na stabilní geometrii. Výškové rozdíly mohou vyvolat falešné vady nebo skrýt skutečné.
Jak měřit deformaci PCB
Warpage musí být měřena kvantitativně standardizovanými metodami.
Přijatou metodou je IPC-TM-650, Metoda 2.4.22.
Měřicí postup
• Umístěte PCB na ověřený rovný povrch.
• Změřte maximální odchylku pomocí ciferníku nebo výškového měřiče.
• Změřte diagonální délku desky.
• Vypočítejte procento warpage (vysílání warpage).
Warpage Formula
Warp (%) = (maximální odchylka / diagonální délka) × 100
Příklad:
Odchylka 0,5 mm na diagonální desce 200 mm:
(0,5 / 200) × 100 = 0,25 %
To je v rámci standardní tolerance SMT.
Diagonála se používá, protože zachycuje jak prohnutí, tak kroužky — nejhorší případ deformace.
Pokročilé metody zahrnují:
• Souřadnicové měřicí stroje (CMM)
• 3D optické skenování
• Tepelná deformace během simulovaného přetokování
Ověřené metody zabránění deformace PCB
Prevence je výrazně levnější než přepracování, proto je nejlepší riziko deformace kontrolovat včas prostřednictvím dobrého návrhu, výběru materiálu a správného postupu při zpracování.
• Navrhnout vyvážený stackup: Zajistit, aby stackup PCB byl symetrický kolem středové čáry zachováním rovnoměrného rozložení vrstev nad a pod jádrem, sladit tloušťky dielektrik a použít rovnoměrné měděné hmotnosti napříč odpovídajícími vrstvami. Nástroje pro simulaci stackupu a warpage mohou pomoci odhalit nerovnováhu ještě před začátkem výroby.
• Udržujte rovnoměrné rozložení mědi: Vyhněte se umístění velkých měděných litek nebo těžkých měděných prvků pouze na jednu stranu desky, aniž byste je vyvažovali na opačné straně. V případě potřeby použijte falešné měděné výplně, abyste vyrovnali hustotu mědi a tepelnou hmotnost, což pomáhá snížit nerovnoměrnou roztažnost a ohybování při zahřívání.
• Výběr stabilních materiálů: Pro náročné nebo vysokoteplotní aplikace vybírejte materiály, které odolávají změně rozměrů, jako jsou lamináty s vysokým obsahem TG, materiály s nízkým CTE nebo polyimidové substráty. Protože vlastnosti materiálu ovlivňují, jak deska reaguje na teplo a napětí, správný výběr výrazně zlepšuje tepelnou stabilitu.
• Optimalizace profilů přeplňování: Používejte postupné ohřevné a chladicí rampy k minimalizaci tepelného šoku a snížení pravděpodobnosti prohnutí desky během pájení. Vyvažujte horní a spodní topné zóny, kde je to možné, a předpečte desky citlivé na vlhkost, aby se zabránilo deformaci způsobené vlhkostí během přetavování.
• Zlepšení skladovacích podmínek: Skladujte PCB v ploché vrstvě v kontrolované vlhkosti, abyste zabránili absorpci vlhkosti a mechanickému ohýbání v průběhu času. Používejte vakuové balení a vysoušovače, pokud je to vhodné, a vyhněte se skládání prken do nepodepřených hromad, které mohou způsobit trvalou deformaci.
• Použití podpůrných uzávěrů pro přeplývání: Tenké, velkoformátové nebo těžší PCB často vyžadují oporu při pájení. Reflow svítidla pomáhají udržet rovnost během celého zahřívání, snižují prohýbání a udržují desku stabilní, dokud nevychladne a neztuhne.
Skutečný dopad deformace PCB
Uvažujme 12vrstvou, vysoce hustotní PCB tištěnou desku používanou v lékařském zařízení. Po přetočení inspekce odhalí otevřené spoje v rozích QFN a rentgen potvrzuje zvednuté plosky a neúplné navlhčení pájením. Deska měří 0,9 % deformace; hodnota, která vypadá malá, ale může stačit k narušení koplanarity u balíčků s nízkým odstupem a vytvoření přerušovaných nebo zcela otevřených spojení.
Jakmile deformace překročí toleranci SMT, dopad je okamžitý: výtěžnost prvního překročení klesá, vady se ztěžují k řešení a objem přepracování roste. Každý cyklus přepracování přidává náklady a čas a zároveň přináší další tepelné napětí, které může oslabit podložky, snížit spolehlivost a zvýšit riziko skrytých selhání později v terénu.
Škody nekončí u výrobních metrik. Termíny dodání se zlepšují, týmy kvality věnují více času kontrolě a zákaznickým zprávám, a důvěře v produkt a dodavatel klesá. Proto je deformace PCB opakujícím se problémem v letectví, automobilových elektromobilech a lékařské elektronice, kde přísné tolerance a vysoké požadavky na spolehlivost proměňují malé deformace v zásadní důsledky.
Závěr
Deformace PCB není drobný rozměrový problém, je to výrobní a spolehlivostní riziko, které ovlivňuje výtěžnost, náklady a integritu produktu. Kontrolou symetrie skládání, vyvážení mědi, materiálů, vlhkosti a podmínek reflow můžete výrazně snížit riziko deformace. V odvětvích s vysokou spolehlivostí je kontrola plochosti odpovědností návrhu, nikoli korekcí po výrobě. Prevence zůstává nejúčinnější a nejekonomičtější strategií.
Často kladené otázky [FAQ]
Jak tloušťka PCB ovlivňuje riziko deformace?
Tenčí PCB jsou náchylnější k deformaci, protože mají nižší mechanickou tuhost a méně účinně odolávají ohybu při laminaci a přetavování. S poklesem tloušťky desky a zvyšováním počtu vrstev je vnitřní napětí obtížnější kontrolovat. Návrháři často zvyšují tloušťku nebo přidávají měděné vyvažování, aby zlepšili konstrukční tuhost.
Může deformace PCB způsobit selhání poté, co je produkt již v provozu?
Ano. I když sestava projde kontrolou, zbytkové napětí z deformace může vést k únavě pájení, prasklým průchodům nebo oddělení destiček v průběhu času, zejména při tepelném cyklování nebo vibracích. Selhání v terénu spojená s deformací se často jeví jako přerušované poruchy, což ztěžuje jejich diagnostiku.
Zvyšuje pájení bez olova deformaci PCB?
Bezolovnaté reflow obvykle využívá vyšší špičkové teploty než procesy s olovem a cínem. Zvýšené tepelné vystavení rozšiřuje nesoulad materiálu s CTE, což může deformaci zhoršit, zejména u tenkých nebo nevyvážených desek. Proto jsou lamináty s vysokým obsahem TG a přísnější kontrola hromadění důležitější při výrobě bez olova.
Jaké nástroje pro návrh PCB dokážou předpovědět deformaci před výrobou?
Pokročilé nástroje pro simulaci PCB a software pro analýzu konečných prvků (FEA) dokážou modelovat tepelnou roztažnost a mechanické napětí během přetavování. Tyto nástroje analyzují symetrii skládek, rozložení mědi a vlastnosti materiálu, aby předpověděly potenciální deformaci před výrobou a pomohly vám napravit nerovnováhu včas.
Je deformace PCB kritičtější u některých komponentních balíčků?
Ano. Nízko-standoffové a velkoplošné balíčky jako QFN, BGA, LGA a jemné CSP komponenty jsou velmi citlivé na odchylky koplanarity. I drobné deformace mohou zabránit rovnoměrnému navlhčení pájení na podložkách, čímž se zvyšuje riziko otevření nebo vad hlavy v polštáři.
