Přesné měření teploty je nezbytné pro řízení procesů, bezpečnost a výkon systému v průmyslových a vědeckých aplikacích. Mezi dostupnými technologiemi vynikají senzory RTD svou přesností, stabilitou a spolehlivostí. Díky využití předvídatelného vztahu mezi teplotou a elektrickým odporem poskytují RTD konzistentní a sledovatelná měření, což z nich činí preferovanou volbu pro aplikace, kde je řízení, bezpečnost a výkon nezbytné.

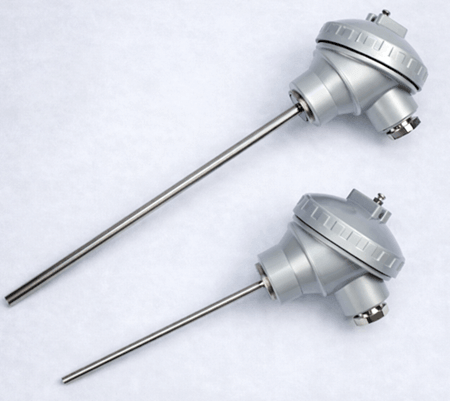

Přehled senzoru RTD
Detektor odporu a teploty (RTD) je teplotní senzor, který měří teplotu detekcí změn elektrického odporu kovového prvku. Jedná se o zařízení založené na odporu, což znamená, že jeho výstup je odvozován z odporu, nikoli z generovaného napětí. RTD jsou senzory bez samogenerace a vyžadují externí měřicí obvod k určení odporu.

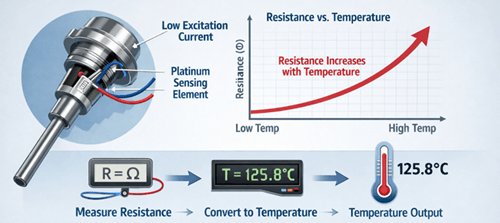

Princip fungování RTD senzoru
RTD funguje na základě předvídatelného vztahu mezi teplotou a elektrickým odporem svého snímacího prvku. S rostoucí teplotou roste odpor prvku stabilním a měřitelným způsobem. Aplikuje se malý excitační proud, změří se odpor a hodnota se převede na teplotu pomocí standardních kalibračních křivek.
Tento princip spoléhá na materiály s dobře definovanými charakteristikami odolnosti, zejména platinu. Protože odpor se mění konzistentně v širokém teplotním rozsahu, RTD poskytují přesná, stabilní a téměř lineární měření. Pro zachování přesnosti je vzbuzovací proud udržován nízký, aby se minimalizovaly účinky samoohřevu.
Konstrukce, zapojení a výkonnostní faktory RTD

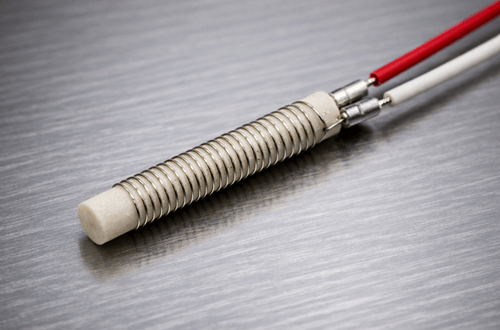

Snímací prvek
Snímací prvek je jádrem RTD a obvykle je vyroben z platiny, niklu nebo mědi. Platina je nejrozšířenější díky své vysoké stabilitě, přesnosti a širokému doběru.

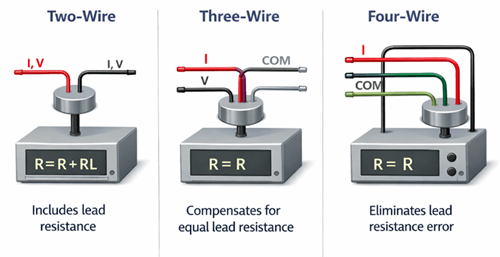

Vodiče a konfigurace
• Dvouvodičové: Jednodušší a nejlevnější řešení, ale zahrnuje odpor vedoucího vodiče při měření
• Třívodičové: standardní průmyslová konfigurace; kompenzuje odpor vedoucího, když jsou vodiče stejné
• Čtyřdrátové: Nejvyšší přesnost; Eliminuje chybu odporu vedení oddělením proudových a napěťových cest

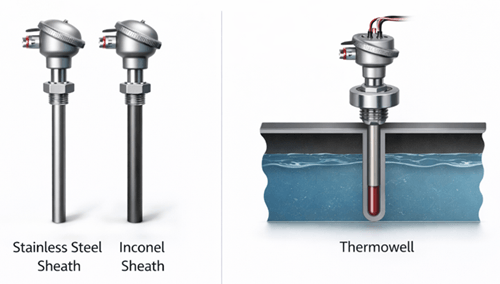

Mechanický návrh a ochrana
RTD jsou uzavřeny v ochranných obalech, obvykle vyrobených z nerezové oceli nebo Inconelu, aby odolaly korozi, tlaku a mechanickému poškození. V náročných podmínkách mohou být termovrty použity k poskytnutí dodatečné ochrany a umožnění odstranění senzorů bez přerušení procesu.

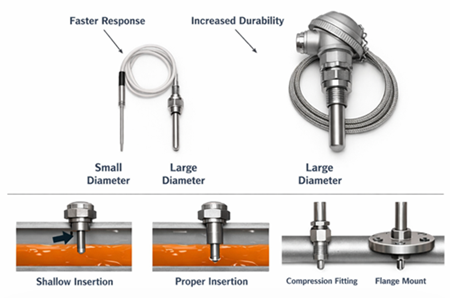

Fyzikální rozměry a faktory instalace
Průměr sondy a konstrukce ovlivňují výkon. Menší sondy nabízejí rychlejší odezvu, zatímco větší sondy zvyšují odolnost. Správná hloubka zasunutí a montážní konfigurace jsou nezbytné pro zajištění přesného tepelného kontaktu s procesním médiem.

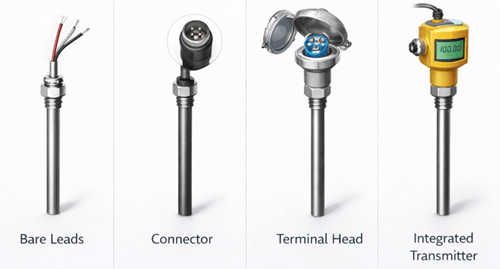

Ukončení a konektivita
Ukončení určuje, jak RTD komunikuje se systémem. Běžné možnosti zahrnují holé vodiče, konektory, koncové hlavy a integrované vysílače, v závislosti na instalaci a požadavcích na přenos signálu.
Typy RTD senzorů

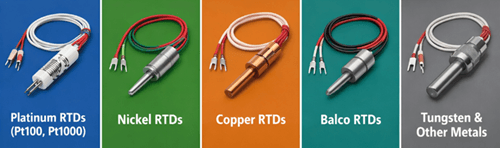

Snímáním materiálu
RTD lze klasifikovat podle snímacího materiálu, který určuje přesnost, stabilitu a teplotní rozsah:
• Platinové RTD (Pt100, Pt1000): Vysoká přesnost, vynikající stabilita, široký rozsah (-200°C až 850°C)
• Niklové RTD: Vyšší citlivost a nižší náklady, ale snížená stabilita a linearita
• Měděné RTD: Dobrá linearita, ale omezený teplotní rozsah a vyšší riziko oxidace
• Balco RTD: Nikl-železná slitina používaná v aplikacích při středních teplotách, jako je HVAC
• Volfram a další kovy: Používá se ve specializovaných aplikacích při vysokých teplotách

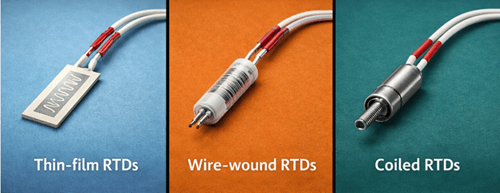

Podle konstrukce prvků
Typ konstrukce ovlivňuje odolnost, odezvu a přesnost:
• Tenkovrstvé RTD: Kompaktní, odolné a cenově výhodné; Široce používané v průmyslových aplikacích
• Drátově vinuté RTD: Vysoká přesnost a dlouhodobá stabilita pro přesné aplikace
• Spirálové RTD: Navržené ke snížení mechanického zatížení a zlepšení výkonu v náročných podmínkách

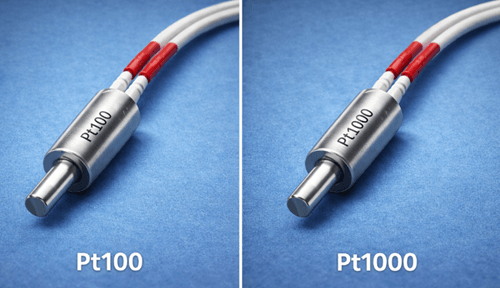

Podle jmenovitého typu odporu
RTD jsou také klasifikovány podle základního odporu při 0°C, což ovlivňuje sílu signálu a kompatibilitu systému:
• Pt100: 100 ohmů při 0°C; průmyslový standard s širokou kompatibilitou
• Pt1000: 1000 ohmů při 0°C; snížení chyby vedoucího vodiče a zlepšení odolnosti vůči šumu

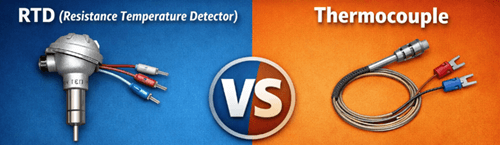

Srovnání RTD vs termočlánků
| Aspekt | RTD (detektor odporu a teploty) | Termočlánek |
|---|---|---|
| Princip měření | Změna odporu | Generování napětí (Seebeckův efekt) |
| Přesnost | Vysoké | Nižší |
| Stabilita | Výborně | Střední |
| Linearita | Téměř lineární | Nelineární |
| Teplotní rozsah | Až do ~850°C | Může překročit 1800°C |
| Odolnost | Méně drsné | Drsnější |
| Požadavek na napájení | Vyžaduje excitační proud | Samogenerující |
| Samoohřev | Možné | Žádné |
| Typické aplikace | Přesné měření, řídicí systémy | Vysoké teploty, drsné prostředí |
| Obecné preference | Přesnost a stabilita | Extrémní podmínky |
Aplikace RTD senzorů
• Automobilové systémy – Monitorujte teploty motoru, chladicí kapaliny a kapalin
• Systémy obnovitelné energie – Sledujte teplotu v solárních, větrných a skladovacích systémech
• Farmaceutické zpracování – Udržování přesných procesních a skladovacích teplot
• Chemické zpracování – Regulace teploty v reaktorech a potrubích
• Výroba polovodičů – Umožnit přesnou tepelnou kontrolu ve výrobních podmínkách
• Zpracování potravin – Zajištění bezpečnosti a kvality produktů prostřednictvím monitorování teploty
• HVAC systémy – Efektivně regulují teplotu vzduchu a vody
• Průmyslové zařízení – Zabránit přehřátí a zlepšit spolehlivost systému
• Letecké systémy – podporují stabilní provoz v kritickém prostředí
Výběr a kalibrace senzorů RTD
Výběrové faktory
| Faktor | Popis |
|---|---|
| Teplotní rozsah | Zajištění kompatibility s podmínkami procesu |
| Přesnost a tolerance | Vyberte vhodnou třídu tolerance |
| Typ prvku | Tenkovrstvé nebo drátové vinutí podle potřeb přesnosti |
| Konfigurace zapojení | Dva-, tři nebo čtyřvodiče v závislosti na přesnosti |
| Podmínky prostředí | Zvažte korozi, vibrace a rušení |
| Doba odezvy | Vyvážení, rychlost a odolnost |
| Velikost a hloubka sondy | Zajištění správného tepelného vystavení |
| Použití termovrtů | Přidává ochranu, ale může zpomalit reakci |
| Přenos signálu | Zlepšuje stabilitu na dlouhé vzdálenosti |
| Mechanická instalace | Vyberte vhodnou montážní metodu |
| Náklady na životní cyklus | Zvažte údržbu a kalibraci |
Kalibrace a normy
Kalibrace RTD zajišťuje přesné a sledovatelné měření porovnáním měření s známou referenční hodnotou. Odchylky jsou zaznamenány a použity k korekci.
IEC 60751 definuje vztahy odporu a teploty pro platinové RTD a specifikuje tolerance (třídy AA, A a B). Tyto standardy zajišťují konzistenci, zaměnitelnost a sledovatelnost měření.
Pravidelná kalibrace je důležitá v aplikacích s vysokou přesností. Kalibrační intervaly závisí na provozních podmínkách, požadované přesnosti a kritickosti systému.
Běžné chyby při instalaci
| Chyba | Efekt |
|---|---|
| Nedostatečná hloubka vložení | Měří okolní místo procesní teploty |
| Špatná praxe zapojení | Zavádí chybu odporu a šum |
| Nesprávná konfigurace zapojení | Snižuje přesnost měření |
| Nesprávné umístění | Příčiny zpožděných nebo nepřesných měření |
| Expozice vibracím | Poškozuje senzor a zkracuje životnost |
| Nedostatek ochrany | Vede ke korozi nebo mechanickému selhání |
Závěr
RTD senzory zůstávají spolehlivým řešením pro přesné měření teploty v široké škále aplikací. Jejich kombinace přesnosti, stability a standardizace je činí vhodnými pro systémy, které vyžadují konzistentní a spolehlivý výkon. Výběr vhodného RTD zahrnuje vyvážení požadavků na přesnost, podmínek prostředí a potřeb integrace systému. Při správné aplikaci RTD nejen poskytují přesná měření, ale také zvyšují dlouhodobou spolehlivost procesů a provozní efektivitu.
Často kladené otázky [FAQ]
Jaký je rozdíl mezi RTD senzory Pt100 a Pt1000?
RTD Pt100 a Pt1000 se liší základním odporem při 0°C. Pt100 má 100 ohmů, zatímco Pt1000 má 1000 ohmů. Snímače Pt1000 snižují chybu vedení a jsou vhodnější pro přenos signálu na dlouhé vzdálenosti, zatímco Pt100 se častěji používá v průmyslových systémech.
Jak dlouho obvykle vydrží RTD senzory v průmyslových aplikacích?
RTD senzory mohou vydržet několik let, pokud jsou správně instalovány a chráněny. Životnost závisí na faktorech, jako je teplotní rozsah, vibrace a vystavení prostředí. Stabilní podmínky a správná kalibrace pomáhají prodloužit životnost a udržet přesnost.
Lze RTD senzory používat v nebezpečných nebo výbušných prostředích?
Ano, RTD senzory lze použít v nebezpečných oblastech, pokud jsou spojeny s vhodnými ochrannými metodami, jako jsou vnitřní bariéry, výbušné kryty nebo certifikované vysílače. Pro dodržování předpisů s bezpečností je potřeba řádná certifikace a instalace.
Jak snižujete šum a rušení signálu při měření RTD?
Šum lze minimalizovat použitím stínených kabelů, správného uzemnění a třívodičových nebo čtyřvodičových konfigurací. Vysílače signálu také pomáhají převádět odpor na stabilní signály (např. 4–20 mA), čímž se zvyšuje spolehlivost na dlouhé vzdálenosti.
9,5 Kdy byste měli používat teplotní vysílač s RTD senzorem?
Vysílač teploty by měl být použit, když signály potřebují cestovat na dlouhé vzdálenosti nebo v elektricky šumovém prostředí. Převádí odpor na standardizovaný výstup, čímž zlepšuje přesnost, snižuje ztráty signálu a zajišťuje kompatibilitu s řídicími systémy.
