Generátor pílovitého průběhu vytváří opakující se signál s lineárním napěťovým nárůstem, následovaným rychlým resetem. Je široce používán v časování, modulaci a řídicích obvodech, kde je vyžadováno předvídatelné chování při rampách. Tento článek vysvětluje jeho vlastnosti, parametry, princip práce, typy obvodů, aplikace a jak vybrat správný generátor.

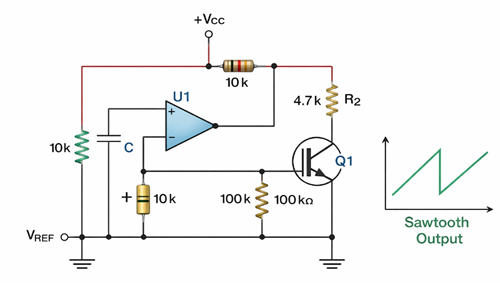

Co je to generátor vlnového průběhu s pilou
Generátor pílovitých vln je elektronický obvod, který vytváří periodický signál sestávající z plynulého napěťového nárůstu následovaného rychlým resetem. Tento průběh je obvykle tvořen řízeným nabíjením kondenzátoru a rychlým vybíjením, což vede k asymetrickému signálu používanému pro časování, modulaci a řízení signálu.
Charakteristiky a parametry pílovitého průběhu
Pilovitý průběh je definován plynulou lineární rampou následovanou rychlým resetem, což mu dává asymetrický tvar. Toto chování jej činí užitečnou v časování, sweepu, modulaci a řídicích obvodech, kde je potřeba předvídatelný signál pro rampu.
Jeho výkon je především popsán frekvencí, amplitudou, sklonem, posunem a poměrem stoupání k resetu. Frekvence určuje, jak rychle se vlna opakuje, a ovlivňuje pracovní rozsah v hodinových hodinách, PWM obvodech a sweep systémech. Amplituda definuje špičkové napětí a ovlivňuje prahy komparátoru, rozsah signálu a kompatibilitu rozhraní.
Sklon popisuje, jak rychle se napětí během rampy mění. Pro kondenzátor je vztah následující:
dV/dt=I/C
To znamená, že sklon rampy závisí na nabíjecím proudu a hodnotě kondenzátoru. Konstantní nabíjecí proud vytváří lineárnější rampu a zlepšuje přesnost průběhu. Posun posouvá stejnosměrnou úroveň vlnového průběhu a poměr stoupání k resetu určuje, jak asymetrický signál vypadá v praxi.
V návrhu reálných obvodů jsou tyto parametry ovlivněny způsobem nabíjení, hodnotou kondenzátoru, rychlostí spínání, tolerancí součástek a stabilitou napájení. Správná kontrola těchto faktorů pomáhá udržet linearitu vlnového průběhu a přesnost načasování a stabilní výstupní výkon.

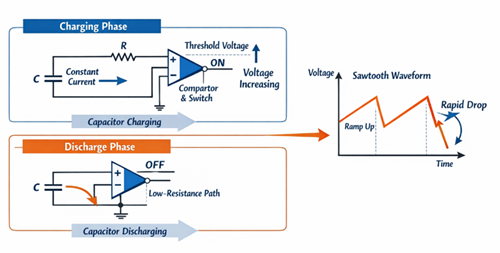

Princip fungování pilovitých vlnových generátorů
Generátor pilovitých vln funguje opakováním dvou činností: řízeným nabíjením a rychlým vybíjením kondenzátoru.
Kondenzátor se nabíjí po definované dráze, což způsobuje postupné zvýšení napětí. Když je nabíjecí proud udržován téměř konstantní, napětí stoupá lineárně a vytváří rampovou část vlnového tvaru. Jak napětí roste, je kontinuálně monitorováno. Jakmile dosáhne stanoveného prahu, aktivuje se spínací zařízení, jako je tranzistor, komparátor nebo časovač, a vytvoří výbojovou cestu s nízkým odporem.
Kondenzátor se pak rychle vybíjí a způsobuje prudký pokles napětí. To tvoří resetovací hranu vlnového tvaru. Po výpustu se cyklus opakuje. Kombinace postupného stoupání a rychlého resetu vytváří kontinuální zubatý tvar vlny.
Typy generátorů vlnových průběhů s pilovitými tvary

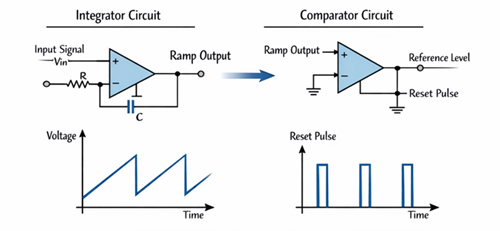

Generátory založené na integrátorech
Generátory založené na integrátoru používají integrátor operačního zesilovače k vytvoření rampy a komparátor k resetování průběhu na nastavené úrovni. Jsou jednoduché a snadno se nastavují, ale lineárnost rampu závisí na přesnosti součástek a výkonu operačního zesilovače. Nejlépe se hodí pro aplikace, které vyžadují analogové řízení s mírnou přesností.

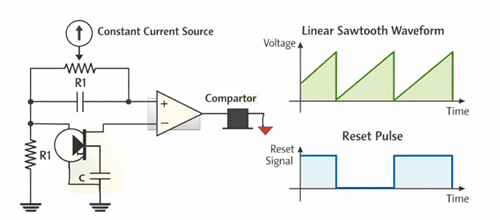

Generátory proudového zdroje
Generátory proudového zdroje nabíjejí kondenzátor konstantním proudem, čímž vzniká lineárnější a stabilnější rampa. To zlepšuje přesnost průběhu, ale obvod je složitější než u jednodušších analogových návrhů. Nejlépe se používají tehdy, když je důležité chování a přesnost lineární rampy.

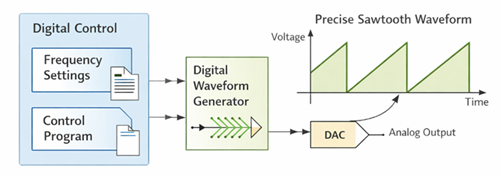

Přímá digitální syntéza (DDS)
DDS generátory vytvářejí pilovité vlnové průběhy digitálně a převádějí je do analogové formy pomocí DAC. Nabízejí vysokou přesnost, stabilní ovládání frekvence a silnou programovatelnost, ale výkon je omezen rozlišením a rychlostí DAC. Nejlépe se používají tehdy, když je potřeba přesná frekvenční regulace a digitální nastavení.

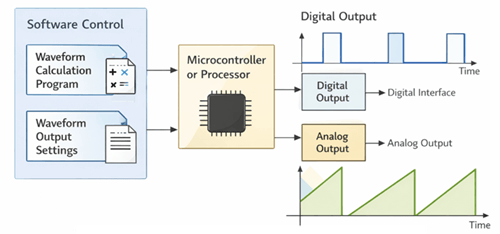

Generování založené na softwaru
Softwarové generátory používají mikrokontroléry nebo procesory k výpočtu hodnot vlnového průběhu a jejich výstupu přes digitální nebo analogová rozhraní. Jsou flexibilní a nákladově efektivní, ale jejich výkon je omezen rychlostí zpracování a šířkou pásma. Nejlépe se hodí pro systémy, které upřednostňují flexibilitu a digitální integraci.

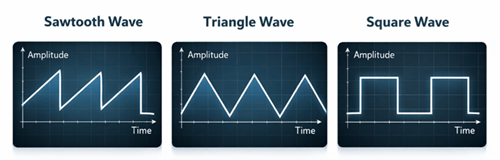

Pilovitý vs trojúhelník vs obdélníková vlna
| Funkce | Pilovitá vlna | Trojúhelníková vlna |
|---|---|---|
| Tvar | Lineární vzestup, prudký pokles | Symetrický vzestup/pokles |
| Harmoniky | Všechny harmonické (bohaté spektrum) | Méně harmonických |
| Linearita | Jednosměrná lineární | Plně lineární |
| Frekvenční stabilita | Medium (závisí na konstrukci) | Vysoké |
| Složitost obvodu | Medium | Medium |
| Typické obvody | Rampové generátory, PWM | Integrátory |
| Typické použití | Sweep, modulace, syntéza | Audio, filtrování |
| Nejlepší případ použití | PWM, signály sweepu | Přesné lineární rampy |
| Kdy NEPOUŽÍVAT | Vysoce přesné lineární rampy (pokud není zdroj proudu) | Požadované ostré přechody |
| Úroveň přesnosti | Střední → Vysoké (s konstantním proudem) | Vysoké |
Aplikace pilovitých vlnových generátorů
Generování signálu a testování
Používá se jako sweep a referenční signály v osciloskopech a generátorech funkcí. Lineární rampa umožňuje časově založenou analýzu signálu, pozorování vlnových průběhů a kalibraci systému.
Řídicí systémy, modulace a časování
Používá se v systémech, kde rampové signály interagují s řídicí logikou. V PWM se porovnávají s referenčními signály pro regulaci výstupů v motorovém řízení, energetických systémech a stmívání LED. Používají se také v časovacích obvodech pro předvídatelné spouštění a sekvenování.
Syntéza zvuku a hudby
Produkuje harmonicky bohaté tóny a běžně se používá v syntezátorech k vytváření složitých zvukových textur.
Zobrazovací a skenovací systémy
Používají se jako signály pro přehled v rastrových displejích a polohovacích systémech. Lineární rampa zajišťuje přesné skenování a stabilní polohování.
Jak vybrat správný generátor pílovitých vlnových průběhů
Správný generátor pílovitého průběhu závisí především na požadované linearitě, frekvenční stabilitě, ceně a úrovni řízení. Jednoduché RC nebo obvody založené na 555 jsou vhodné, když stačí nízká cena a základní generování ramp, ale obvykle poskytují nižší linearitu. Obvody s integrátorem operačních zesilovačů jsou lepší volbou, když je potřeba střední přesnost analogu a snadnější nastavení.
Pokud je vyžadována vysoká lineární rampová úprava, obvykle je vhodnější návrh zdroje s konstantním proudem, protože vytváří stabilnější sklon. Pokud je potřeba přesné řízení frekvence, programovatelnost nebo digitální integrace, jsou metody založené na DDS a mikrokontrolérech často lepší volbou.
Závěr
Generátory vlnových tvarů s pilovitými tvary jsou stále široce používané díky své jednoduchosti, flexibilitě a účinnosti při vytváření rampových signálů. Jejich výkon závisí na výběru parametrů, návrhu obvodu a potřebách aplikace. Volbou vhodné metody generování a zlepšením linearity pomocí správných návrhových technik lze dosáhnout stabilnější a aplikačně sladění generování vlnových průběhů.
Často kladené otázky [FAQ]
Jak zlepšit linearitu pilovité vlny?
Použijte zdroj konstantního proudu místo jednoduchého RC nabíjení. To zajišťuje konstantní sklon a snižuje deformaci.
Co zkresluje výstup pílovité vlny?
Pomalé vybíjení, zatěžovací efekty, nestabilní napájecí napětí a změny součástek mohou zkreslit vlnový tvar.
Lze pilovitou vlnu převést na jiné průběhy?
Ano. Integrátory mohou vytvářet trojúhelníkové vlny, zatímco komparátory mohou generovat čtvercové vlny.
Co omezuje maximální frekvenci pilovitého generátoru?
Rychlost spínání, doba nabíjení/vybíjení kondenzátoru a frekvence limitu šířky pásma obvodu. V digitálních systémech platí také rychlost DAC a procesoru.
Jak teplota ovlivňuje výkon?
Změny teploty mohou měnit hodnoty komponent, což způsobuje drift a nestabilitu. Použití stabilních komponent tento efekt snižuje.
