SCART byl kdysi jedním z nejpoužívanějších audio-video konektorů v domácích zábavních systémech. Navržena tak, aby spojovala video, audio a řídicí signály do jednoho kabelu, zjednodušovala propojení televizí a zařízení, jako jsou videorekordéry, DVD přehrávače a herní konzole. Tento článek vysvětluje, jak SCART funguje, jeho návrh, typy signálů, varianty kabelů a jeho pokračující roli v starších mediálních systémech.
Co je SCART?
SCART je 21pinový audio-video konektor používaný k propojení televizí a externích zařízení jedním kabelem. Během éry analogové televize se začal široce používat, protože může přenášet více signálů současně, včetně analogového videa, stereo audia a signálů pro řízení zařízení. Tento design snížil potřebu několika samostatných kabelů mezi zařízeními, jako jsou televizory, videorekordéry, DVD přehrávače a set-top boxy.
Standard SCART je definován evropskou specifikací CENELEC EN 50049-1, známou také jako IEC 933-1. Název SCART pochází od francouzské organizace Syndicat des Constructeurs d'Appareils Radiorécepteurs et Téléviseurs. Ve Francii je spojka také známá jako Péritel (Peritel). Rozhraní bylo navrženo pro televizní systémy standardního rozlišení, jako jsou PAL a NTSC, a poskytovalo jednotné analogové spojení pro audio, video a základní ovládání zařízení.
Design a fyzický vzhled SCART konektoru

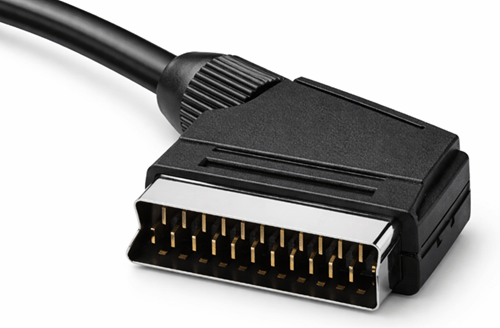

SCART konektor má široké obdélníkové tělo s mírně šikmými rohy, které zabraňují nesprávnému zasunutí. Tento tvar s klíčem umožňuje zástrčkě zapadnout do zásuvky pouze v jedné orientaci, čímž se snižuje riziko nesouladu při zapojení.

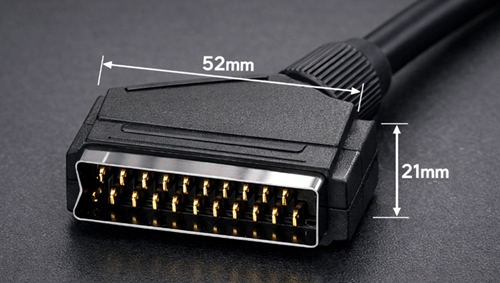

Konektor je větší než moderní audio-video rozhrania, měří přibližně 52 mm na šířku a 21 mm na výšku. Uvnitř pouzdra je 21 kovových kontaktů uspořádaných ve dvou postupných řadách, přičemž každý pin je přiřazen ke specifickému audio, video nebo řídicímu signálu. Konektory často používají niklované nebo pozlacené kontakty ke zlepšení vodivosti a odolnosti proti korozi.
Kabel je obvykle pokryt pružným PVC pláštěm, který chrání vnitřní vodiče. Kvalitnější SCART kabely mohou obsahovat individuální stínění pro signálové vodiče, tvarované konektory s odlehčením napětí a silnou izolaci pro snížení elektromagnetického rušení. Tyto funkce pomáhají udržovat stabilní přenos zvuku a obrazu.
Rozložení SCART kolíků

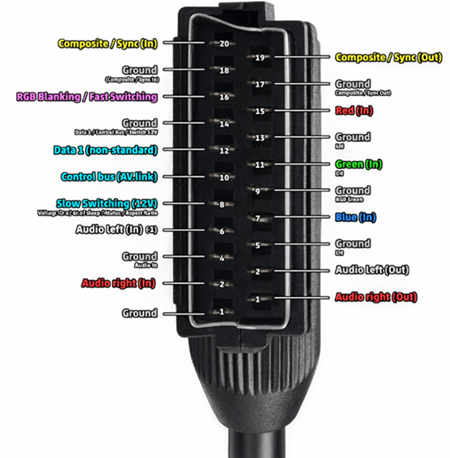

Rozhraní SCART používá 21 pinů, z nichž každý je přiřazen ke specifickému signálu nebo funkci. Toto uspořádání umožňuje průchod zvuku, videa a řídicích signálů jediným kabelem.
Zemnící piny jsou umístěny mezi signálními piny, aby se snížilo rušení a zlepšila izolace signálu.
| Pin | Typ signálu | Funkce |
|---|---|---|
| 1 | Audio výstup (vpravo) | Výstup pravého audio kanálu |
| 2 | Vstup zvuku (vpravo) | Vstup pravého audio kanálu |
| 3 | Zvukový výstup (vlevo) | Výstup levého audio kanálu |
| 4 | Audio Zem | Referenční bod pro zvuk |
| 5 | Modrá půda | Uzemnění pro modré video |
| 6 | Zvukový vstup (vlevo) | Vstup levého audio kanálu |
| 7 | Modrá | Modrá složka RGB videa |
| 8 | Stav / Přepínání | Výběr vstupu a ovládání poměru stran |
| 9 | Green Ground | Uzemnění pro zelené video |
| 10 | Data Bus | AV.link komunikace |
| 11 | Zelená | Zelená složka RGB videa |
| 12 | Data Bus | AV.link komunikace |
| 13 | Red Ground | Uzemnění pro červené video |
| 14 | Data Ground | Uzemnění pro datovou komunikaci |
| 15 | Červená | Červená složka RGB videa |
| 16 | Rychlé vyprázdnění | RGB přepínací signál |
| 17 | Video Ground | Zemnění pro kompozitní video |
| 18 | Blanking Ground | Zem pro přepínací signály |
| 19 | Kompozitní výstup | Výstup kompozitního videa |
| 20 | Kompozitní vstup | Vstup kompozitního videa |
| 21 | Štít | Zemnění pouzdra konektoru |
Protože rozhraní podporuje jak vstupní, tak výstupní signály, mohou připojená zařízení vyměňovat audio, video a řídicí informace.

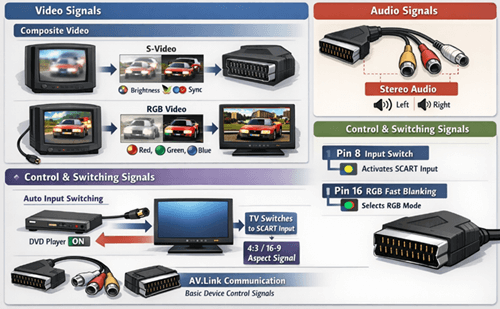

Typy SCART signálů
SCART přenáší několik druhů signálů přes jeden konektor, což umožňuje ovládání zvuku, videa a základního zařízení společně přes jeden kabel.
Video signály
SCART podporuje několik analogových video formátů:
• Kompozitní video
• RGB video
• S-Video (podporované některými zařízeními s kompatibilním zapojením)
Kompozitní video kombinuje jas, barvu a synchronizaci do jednoho signálu. Je snadné přenášet, ale může způsobovat barevné interference a snižovat ostrost obrazu. S-Video odděluje jas a chrominanci, což zlepšuje ostrost obrazu ve srovnání s kompozitním videem. RGB odděluje červený, zelený a modrý signál, což vytváří jasnější a přesnější obraz. Mnoho retro herních konzolí a DVD přehrávačů dosahuje nejlepší analogové kvality obrazu díky RGB SCART připojením.
Audio signály
SCART také přenáší stereo analogový zvuk, což umožňuje levému a pravému zvukovému kanálu cestovat vedle videa stejným kabelem. To snižuje rušení kabelů a odstraňuje potřebu samostatných audio vodičů v mnoha sestavách.
Řídicí a spínací signály
Kromě zvuku a videa SCART zahrnuje ovládací linky, které umožňují připojeným zařízením automaticky spouštět funkce na televizi. Jednou z běžných vlastností je automatické přepínání vstupů. Když se zapne připojené zařízení, například DVD přehrávač, televize dokáže signál detekovat a přepnout na správný SCART vstup bez ručního výběru.
Dva kolíky jsou pro tento proces klíčové:
| Pin | Funkce |
|---|---|
| Pin 8 | Vstupní přepínací napětí |
| Pin 16 | RGB rychlý blanking signál |
Pin 8 vysílá napěťový signál, který televizi signalizuje, že připojené zařízení je aktivní. To může spustit automatický výběr zdroje a také signalizovat, zda by měl displej používat poměr stran 4:3 nebo 16:9. Pin 16 sděluje televizi, zda je příchozí signál RGB nebo kompozitní, což umožňuje přepnout do správného režimu zobrazení.
SCART také podporuje AV.link, jednoduchý komunikační systém, který umožňuje zařízením vyměňovat si základní příkazy a informace o stavu. To umožnilo koordinované řízení zařízení ve starších domácích zábavních systémech a přineslo nápady, které se později objevily v HDMI-CEC.
Typy SCART kabelů

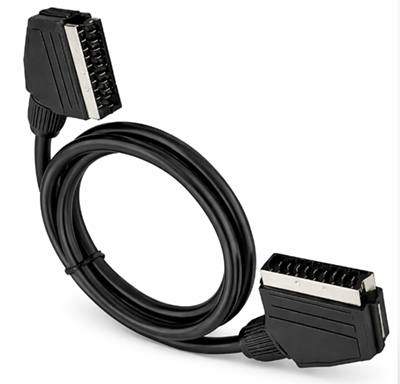

• Plně zapojený SCART – všech 21 pinů připojených, což umožňuje RGB video, kompozitní video, stereo audio a řídicí signály

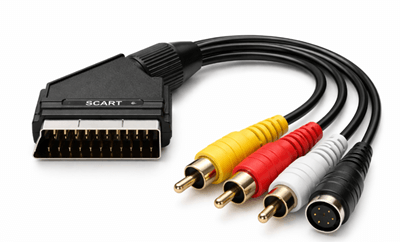

• Kompozitní SCART – Drátem jsou připojeny pouze kompozitní video a stereo zvuk. Tento typ je běžný pro základní připojení, ale nepodporuje RGB

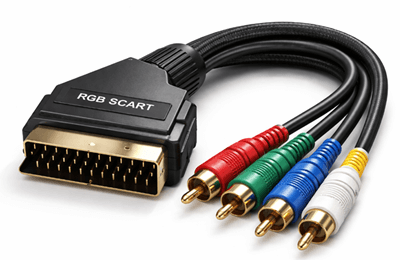

• RGB SCART – Navržen pro přenos RGB videa, který při použití s kompatibilními zařízeními poskytuje vyšší kvalitu obrazu

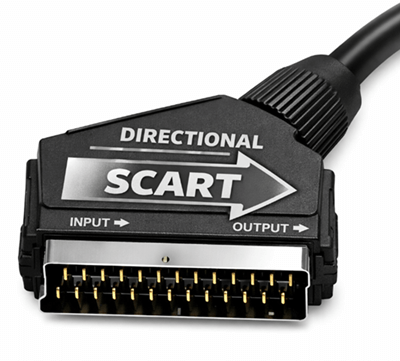

• Směrový SCART – Funguje pouze v jednom směru, buď jako vstupní nebo výstupní kabel

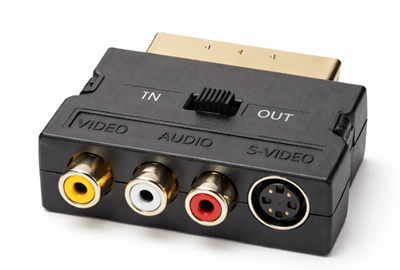

• SCART adaptér – Převádí SCART na další rozhraní, jako je RCA nebo S-Video, aby starší zařízení mohla být připojena k různým systémům
Běžná zařízení využívající SCART
• Televizory – hlavní připojení pro audio a video vstup
• VHS a Betamax videorekordéry – připojení k přehrávání a nahrávání
• DVD přehrávače – video výstup ve standardním rozlišení
• Satelitní a kabelové set-top boxy – připojení k vysílacím přijímačům
• Domácí počítače – video výstup na některých starších systémech
• Herní konzole – přímé audio-video připojení k televizím

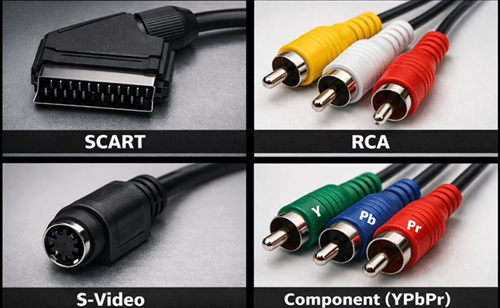

SCART ve srovnání s jinými analogovými video konektory
| Konektor | Podpora signálu | Návrh spojení | Kvalita videa | Typické použití |
|---|---|---|---|---|
| ŠMRNC | Kompozitní video, RGB video, stereo audio, řídicí signály | Jeden 21pinový konektor přenášející více signálů | Vysoké pro analog při použití RGB | Evropské televize a domácí zábavní systémy |
| RCA | Kompozitní video a stereo audio | Samostatné konektory pro video a audio připojení | Nižší než RGB nebo komponenta | Videorekordéry, DVD přehrávače a obecná AV zařízení |
| S-Video | Oddělená jas (Y) a chrominance (C) | 4pinový konektor určený pouze pro video | Lepší než kompozit, ale nižší než RGB | DVD přehrávače a některá video zařízení |
| Komponenta (YPbPr) | Analogové komponentní video | Tři samostatné video konektory | Vyšší analogová kvalita videa a podpora vyšších rozlišení | HDTV a pozdější analogové video zařízení |
Na rozdíl od RCA konektorů SCART přenáší více typů signálu přes jeden konektor, čímž snižuje rušení kabelů.
Srovnání SCART vs HDMI
| Funkce | ŠMRNC | HDMI |
|---|---|---|
| Typ signálu | Analog | Digital |
| Podpora rozlišení | Standardní definice (SD) | Až 8K |
| Podpora zvuku | Stereo analog | Vícekanálový digitální |
| Kvalita obrazu | Omezeno analogovým přenosem | Podporuje moderní digitální formáty |
| Extra funkce | Základní přepínací a řídicí signály | HDR, HDCP, prostorový zvuk |
| Typické použití | Starší televize a AV zařízení | Moderní televize a mediální systémy |

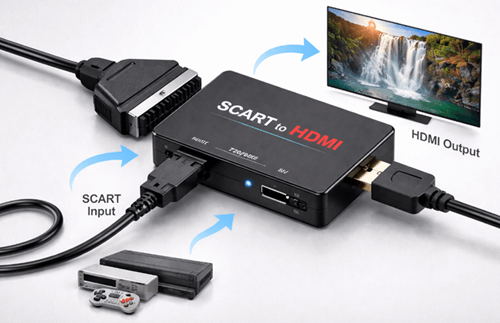

Převod SCART na HDMI
| Aspekt | Popis |
|---|---|
| Účel | Připojte SCART zařízení k HDMI televizorům |
| Typ konverze | Převádí analogové SCART signály na digitální HDMI výstup |
| Další funkce | Některé převodníky přeměsťují video na 720p nebo 1080p |
| Omezení kvality | Původní kvalitu signálu nelze zlepšit |
| Možné nevýhody | Převodníky nízké kvality mohou způsobovat vstupní zpoždění |
Řešení běžných SCART problémů
| Problém | Možná příčina | |
|---|---|---|
| Žádný obrázek | Nesprávný výběr vstupu nebo vadný kabel | |
| Černobílý obrázek | Nesprávná konfigurace S-Video nebo kompozitní konfigurace | |
| Špatná kvalita obrazu | Místo RGB | použito kompozitní video |
| Žádný zvuk | Problém s nesprávným zapojením pinů nebo adaptérem | |
| Přerušovaný signál | Uvolněný konektor nebo poškozený kabel |
Role SCART v systémech Legacy a Retro
SCART nadále hraje roli v zastaralém video vybavení a retro herních sestavách, i když již není součástí většiny moderní spotřební elektroniky. Mnoho starších televizí, videorekordérů, DVD přehrávačů, set-top boxů a herních konzolí bylo navrženo pro SCART připojení, takže rozhraní zůstává užitečné pro udržení kompatibility s těmito systémy.
Často můžete preferovat RGB SCART připojení, protože poskytují ostřejší a stabilnější obraz než kompozitní video. Pro připojení těchto starších zařízení k moderním displejům uživatelé často spoléhají na SCART škálovače, převodníky nebo upscalery, které převádějí analogové signály na HDMI při co největším zachování původních charakteristik obrazu.
Ačkoliv HDMI nahradilo SCART v moderním vybavení, konektor stále pomáhá propojit starší analogový hardware s aktuální zobrazovací technologií a zároveň zachovává původní zážitek ze sledování klasických médií a her.
Závěr
Ačkoliv moderní zařízení spoléhají na digitální rozhraní jako HDMI, SCART zůstává klíčovou součástí analogové historie audio-videa. Jeho schopnost přenášet více signálů přes jeden konektor pomohla po mnoho let standardizovat připojení k domácí zábavě. Dnes nadále podporuje retro zařízení a starší systémy, čímž zachovává kompatibilitu mezi klasickými zařízeními a moderními displeji.
Často kladené otázky [FAQ]
Proč byl SCART používán hlavně v Evropě?
SCART se stal běžným v Evropě, protože byl standardizován evropskými elektronickými předpisy a široce přijat výrobci televizorů v regionu. Mnoho evropských televizí mělo standardně SCART porty, což motivovalo výrobce zařízení, jako jsou VCR a DVD přehrávače, aby podporovali konektor pro kompatibilitu s místními televizními systémy.
Může SCART přenášet video signály ve vysokém rozlišení?
Ne. SCART byl navržen pro analogové televizní systémy standardního rozlišení, jako jsou PAL a NTSC. Nepodporuje moderní formáty vysokého nebo ultra-vysokého rozlišení. Rozhraní může přenášet vysoce kvalitní analogové RGB signály, ale jeho rozlišení zůstává omezeno na video ve standardním rozlišení.
Podporují všechny SCART kabely RGB video?
Ne. RGB video signály podporují pouze plně zapojené SCART kabely nebo kabely speciálně navržené pro přenos RGB. Některé levné SCART kabely přenášejí pouze kompozitní video a stereo zvuk, což vede k nižší kvalitě obrazu ve srovnání s RGB připojením.
Jak dlouhý může být SCART kabel, aniž by ztratil kvalitu signálu?
Většina SCART kabelů funguje nejlépe, když jsou pod 2 až 3 metry. Delší kabely mohou způsobovat ztrátu signálu, rušení nebo sníženou ostrost obrazu, protože analogové video signály slábnou na dálku. Kvalitní stíněné kabely mohou tyto efekty zmírnit, ale nemohou je zcela odstranit.
Proč některá SCART připojení zobrazují pouze černobílé video?
Černobílý obraz se často objevuje, když televize a zdrojové zařízení používají různé video formáty, jako je S-Video a kompozitní formát. Pokud zapojení nebo adaptér správně nepodporuje zvolený formát, nemusí být barevný signál správně přenášen, takže je viditelná pouze informace o jasu.
