Digitální obvody závisí na přesném časování kolem každé hrany hodin. Doba nastavení a doba držení určují, jak dlouho musí data zůstat stabilní před a po hodinách, takže klopné obvody ukládají správnou hodnotu a vyhýbají se metastabilitě. Tento článek vysvětluje jejich význam, příčiny porušení, cesty mezi registry, efekty rozložení PCB a praktické způsoby, jak podrobně řešit časovací problémy.
Přehled nastavení a doby čekání
Digitální obvody běží na hodinách a každý malý úsek času kolem každého hrany hodin má význam. V synchronním systému jsou data přesouvána a zachycována na základě tohoto hodinového signálu. Skutečné signály se nemění, a hrana hodin má konečný sklon. Vodiče, logická hradla a vnitřní zpoždění zařízení přidávají časové posuny.
Pro zajištění bezpečnosti zachycování dat existuje malé časové okno kolem každé aktivní hrany hodin, kdy musí vstup zůstat stabilní. Doba nastavení a doba držení definují toto okno, aby klopné obvody mohly správně vzorkovat data a vyhnout se náhodným chybám nebo nestabilním výstupům.

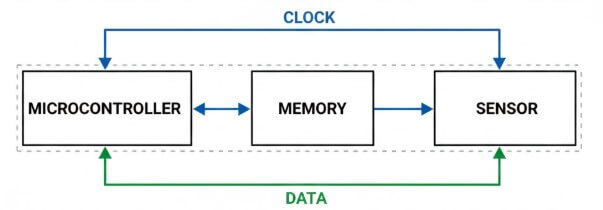

Nastavení a doba držení v běžných digitálních obvodech
• Flip-flopy uvnitř CPU, FPGA, ASIC a mikrokontrolérů
• Zdrojovo-synchronní rozhraní, kde se hodiny a data pohybují společně
• Periferní sběrnice jako SPI, I²C a paralelní paměťové sběrnice
• Rozhraní ADC (analogově-digitálně-digitální) a DAC (digitálně-analogový převodník)
• Vysokorychlostní digitální komunikační spojení
Význam času nastavení v digitálním časování

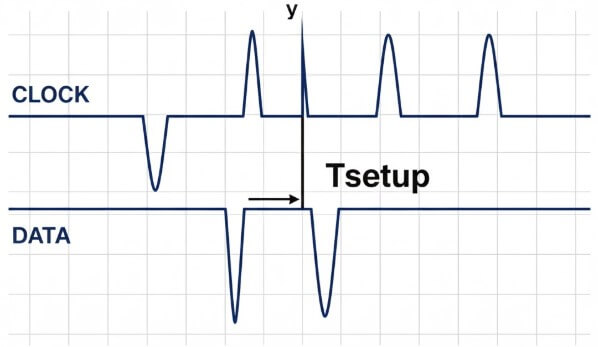

Doba nastavení (Tsetup) je minimální doba, po kterou musí vstupní data zůstat stabilní před aktivním hodinovým hranou. Během tohoto intervalu by se data prezentovaná na vstupu flip-flop neměla měnit, což umožňuje internímu vzorkovacímu obvodu spolehlivě určit logickou úroveň na hraně hodin.
Definice doby zadržení a dopad na sběr dat

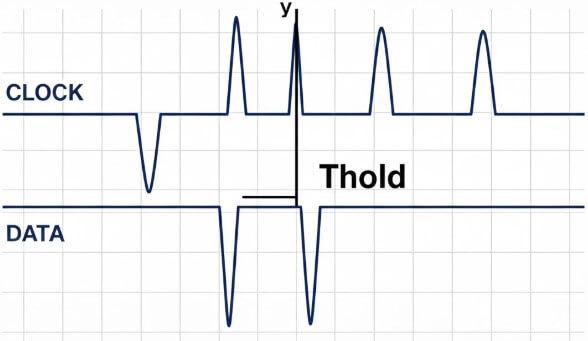

Doba držení (Thold) je minimální doba, po které musí vstupní data zůstat stabilní po aktivní hraně hodin. Ačkoliv jsou data vzorkována při přechodu hodin, flip-flop vyžaduje krátký dodatečný interval k dokončení zachycení. Udržování stability dat během tohoto období zajišťuje, že uložená hodnota je správně zachycena a zůstává platná pro další logické fáze.
Rozdíly mezi časem nastavení a časem čekání
| Parametr | Čas nastavení | Čas čekání |
|---|---|---|
| Definice | Minimální časová data musí zůstat stabilní před hranou hodin | Minimální časová data musí zůstat stabilní po hraně hodin |
| Směr vydání | Problém nastává, když data dorazí příliš pozdě před okrajem hodin | Problém nastává, když se data změní příliš brzy po hraně hodin |
| Společná příčina | Datová cesta je příliš pomalá (dlouhé zpoždění) | Datová cesta je příliš rychlá (velmi krátké zpoždění) |
| Typické řešení | Použijte pomalejší takt nebo snižte zpoždění v datové cestě | Přidejte další zpoždění do datové cesty, aby se data později změnila |
| Riziko v případě porušení | Uložená hodnota může být nesprávná nebo nestabilní (metastabilní) | Uložená hodnota může být nesprávná nebo nestabilní (metastabilní) |
Běžné příčiny porušení doby nastavení a čekání
• Clock shift – hodinový signál dosahuje různých částí obvodu v mírně odlišných časech.
• Kolísání hodin – malé, náhodné změny v přesném načasování hrany hodin.
• Dlouhé kombinační logické cesty – data procházejí logickými hradly příliš dlouho, než dosáhnou klopného obvodu.
• Nerovnoměrné délky stopy PCB – signály cestují na různé vzdálenosti, takže některé dorazí dříve nebo později než jiné.
• Zvonění signálu a pomalé časy nástupu – špatná kvalita signálu nebo pomalé přechody ztěžují detekci jasné logické úrovně.
• Změny teploty a napětí – změny teploty nebo napájecího napětí ovlivňují rychlost signálu a časové mezery.
Důsledky porušení nastavení a doby zadržení

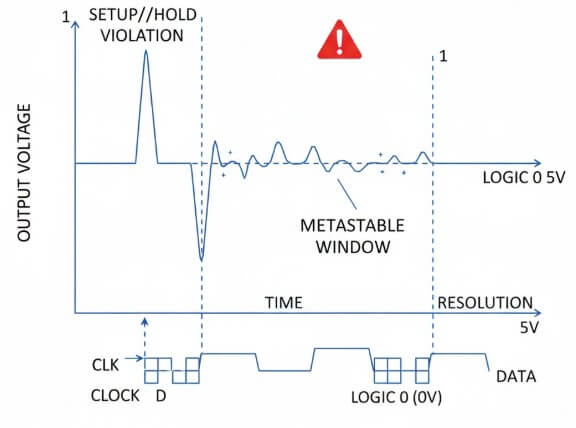

Pokud není splněna doba nastavení nebo čekání, flip-flop nemusí být schopen rozhodnout, zda je signál na hraně hodin VYSOKÝ nebo NÍZKÝ. Může vstoupit do nestabilního stavu zvaného metastabilita, kdy výstup potřebuje delší dobu na usazení a může krátce sedět mezi platnými logickými úrovněmi. Toto nestabilní chování se může šířit po obvodu a vést k vážným problémům, jako jsou:
• Náhodné bitové chyby
• Systém padá nebo se resetuje
• Nepředvídatelné chování obvodu
• Vzácné poruchy, které je obtížné dohledat
Jak jsou definovány hodnoty času nastavení a držení

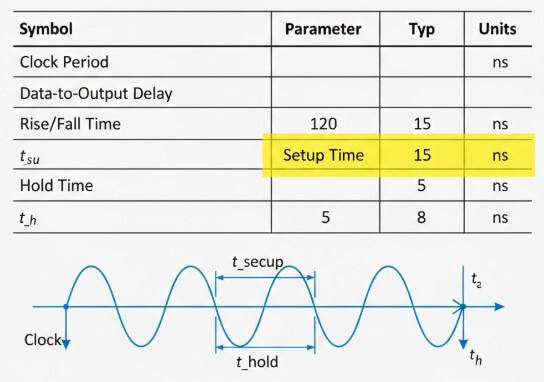

Doba nastavení a držení jsou měřena a definována během testování čipu. Zařízení je kontrolováno za kontrolovaných podmínek, aby se našly co nejmenší časové mezery, které mu stále umožňují správnou práci s hodinami. Tyto časové limity závisí na věcech jako je polovodičový proces, napájecí napětí, teplotní rozsah a zatížení výstupu. Protože se tyto faktory liší mezi jednotlivými zařízeními, přesné hodnoty nastavení a doby držení jsou uvedeny v datasheetu a měly by být vždy tam kontrolovány.
Nastavení a doba držení v cestách mezi registry
| Časovací složka | Popis |
|---|---|
| Tclk | Doba hodin (čas mezi dvěma hranami hodin) |
| Tcq | Zpoždění takt-to-Q prvního klopného obvodu |
| Tdata | Zpoždění v logice mezi klopnými obvody |
| Tsetup | Doba nastavení přijímací klopné lišty |
| Tskew | Časový posuv mezi dvěma klopnými žabkami |
Sladění délky spojek na PCB a časování nastavení/držení

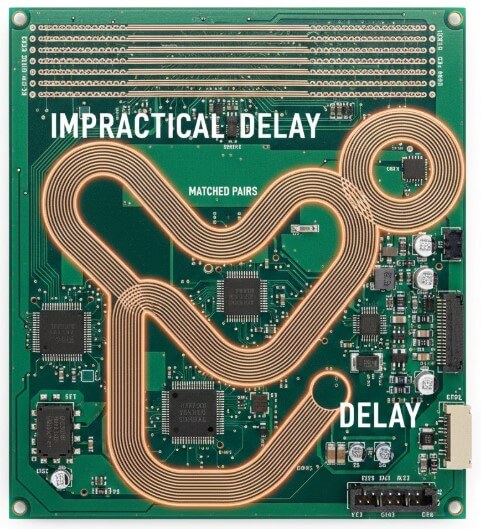

Sladění délky stopy na PCB se často používá ke snížení časovacích rozdílů mezi hodinovým a datovým signálem, zejména u vysokorychlostních digitálních konstrukcí. Sladění délky stop může pomoci minimalizovat posun (end), ale nezaručuje splnění požadavků na nastavení a dobu držení.
Šíření signálu na stopách PCB je extrémně rychlé, takže vytvoření smysluplného zpoždění pouze směrováním často vyžaduje neprakticky dlouhé stopy. Navíc efekty integrity signálu, jako je zvonění, nesoulad impedance a pomalé přechody hran, mohou zmenšit platné okno vzorkování kolem hrany hodin, i když jsou délky stop velmi blízké.
Kvůli těmto omezením je nutné časové nastavení a držení ověřovat pomocí časovací analýzy pomocí hodnot datasheetu zařízení a zpoždění cesty, místo aby se spoléhalo pouze na sladění délky PCB jako časové řešení.
Oprava porušení doby nastavení v digitálních systémech
• Snížit hloubku kombinační logiky, aby data mohla dorazit dříve
• Snížit hodinovou frekvenci, aby se v každém cyklu zvýšil čas
• Používat rychlejší logická zařízení s kratšími vnitřními zpožděními
• Zlepšit integritu signálu pro čistší a stabilnější přechody
• Přidat fáze pipeline pro rozdělení dlouhých logických cest na menší kroky
• Snížit kapacitní zatížení, aby se signály mohly rychleji přepínat
Oprava porušení doby čekání v digitálních systémech
• Přidání zpoždění v bufferu pro zpomalení datové cesty
• Upravit hodinový strom pro snížení nežádoucího posunu hodin
• Vložit malé RC zpožděné sítě, pokud jsou bezpečné a vhodné
• Použití programovatelných zpožděných bloků ve FPGA pro jemné doladění doby příchodu dat
Závěr
Doba nastavení a držení určuje platné časové okno kolem hodinového okraje, který zajišťuje spolehlivý sběr dat v synchronních digitálních systémech. Tyto časové limity jsou ovlivněny chováním hodin, logickým zpožděním, kvalitou signálu a fyzickou implementací. Analýzou reálných datových cest podle specifikací datasheetu a aplikací cílených oprav pro nastavení a držení omezení mohou návrháři udržet bezpečné časové rezervy napříč změnami procesu, napětí a teploty.
Často kladené otázky [FAQ]
Jak nastavení a držení časového limitu určuje rychlost hodin?
Frekvence musí být dostatečně pomalá, aby data opustila jeden klopný obvod, prošla logikou a přesto splnila čas nastavení při dalším klopném obvodu. Pokud je takt příliš rychlý, doba nastavení se přeruší a obvod selže.
Co je to časovací uvolnění?
Časová volnost je rozdíl mezi požadovaným časem příchodu a skutečným časem příchodu dat. Pozitivní povolení znamená, že načasování je bezpečné. Negativní uvolnění znamená porušení pravidla nastavení nebo držení.
Může být doba nastavení nebo držení záporná?
Ano. Negativní nastavení nebo číslo držení vzniká z vnitřního časování uvnitř klopného obvodu. Znamená to, že bezpečné okno je posunuto, ne že by se časové kontroly daly přeskočit.
Jak statická analýza časování kontroluje časování?
Statická časová analýza počítá všechna zpoždění cesty. Zkontroluje nastavení na další hraně hodin a podrží ji hned za aktuální hranou. Každá cesta s negativní volností je hlášena jako porušení.
Proč jsou přechody hodinové domény rizikové pro načasování?
Když signál prochází mezi nesouvisejícími hodinami, jeho hrany se neshodují s novými hodinami. To často narušuje dobu nastavení nebo držení a může způsobit metastabilitu, pokud nejsou použity synchronizátory nebo FIFO.
