Poměr signálu k šumu (SNR) je důležitá míra, která určuje, jak jasně signál vyniká od šumu pozadí. Přímo určuje, zda lze informace spolehlivě detekovat, přenášet a interpretovat. Tento článek vysvětluje, co znamená SNR, jak se počítá, jak ovlivňuje výkon systému, co jej snižuje a jak jej lze v praktických návrzích vylepšit.
Přehled poměru signálu k šumu

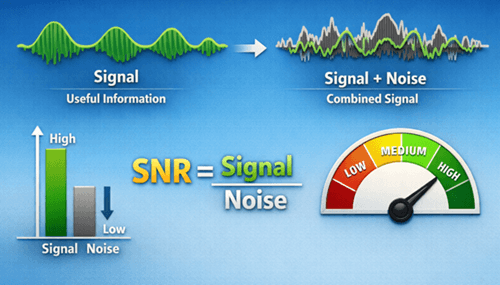

Poměr signálu k šumu (SNR) měří rozdíl mezi užitečným signálem a pozadím šumu. Je klíčovým ukazatelem kvality signálu v elektronických a komunikačních systémech. SNR se obvykle vyjadřuje v decibelech (dB), kde vyšší hodnoty znamenají větší rozdíl mezi signálem a šumem, což vede k spolehlivější detekci a interpretaci.
Význam poměru signálu k šumu
SNR určuje, zda systém dokáže spolehlivě zachytit, přenášet nebo zpracovávat informace.
• V audio a video systémech vyšší SNR snižuje nežádoucí šum, jako je šum nebo vizuální zkreslení.
• V bezdrátové komunikaci přímo ovlivňuje, jak spolehlivě lze data přenášet, zejména v prostředí s přeplněnými frekvencemi.
SNR je také důležitý v zobrazovacích a měřicích systémech, kde ovlivňuje, jak jasně lze rozlišit detaily a jak přesně lze detekovat malé signály.
Jak se SNR měří a počítá
SNR lze vypočítat dvěma běžnými způsoby, v závislosti na tom, jak je signál a šum vyjádřen. Když jsou obě hodnoty měřeny v decibelech, SNR se získá odečtením úrovně šumu od úrovně signálu:
Když jsou obě hodnoty vyjádřeny v decibelech:
SNR (dB) = Úroveň signálu (dBm) − Úroveň šumu (dBm)
Například pokud je úroveň signálu −65 dBm a šumová hladina −80 dBm, SNR je 15 dB.
Když se signál a šum měří jako lineární výkonové hodnoty, SNR se vypočítá pomocí logaritmického výkonového poměru:
SNR (dB) = 10 × log₁₀ (výkon signálu / výkon šumu)
V praxi by se výkon signálu a šumový výkon měly měřit za stejných podmínek šířky pásma a provozu. To je nutné, protože šířka pásma, rušení a nastavení měření mohou ovlivnit výsledek.
Typické rozsahy SNR lze použít jako obecné vodítko:
• Pod 10 dB: Signál je obtížně detekovatelný
• 10–15 dB: Slabé a nestabilní
• 15–25 dB: Použitelné, ale omezené
• 25–40 dB: Dobrá kvalita
• Nad 40 dB: Silný a spolehlivý
Co snižuje SNR a jak jej zlepšit
SNR je snížen slabou silou signálu, dlouhou vzdáleností přenosu, rušením prostředím, širokým pásmem, hlučnými složkami, vyšší teplotou a přeplněnými frekvenčními podmínkami. V praktických systémech obvykle začíná zlepšení SNR tím, že se zjistí, zda hlavní problém pochází ze slabého výkonu signálu, nadměrné šířky pásma, vnějšího rušení nebo šumu vnitřního obvodu.
Hlavní faktory snižující SNR
| Aspekt | Popis |
|---|---|
| Síla signálu a vzdálenost | Větší vzdálenost snižuje výkon signálu |
| Environmentální interference | Vnější signály přinášejí další šum |
| Šířka pásma | Širší šířka pásma zvyšuje celkový šumový výkon |
| Kvalita komponent | Komponenty nízké kvality přispívají více šumu |
| Teplota | Vyšší teplota zvyšuje tepelný šum |
| Frekvence a přetížení | Přeplněné kanály zvyšují rušení |
Běžné metody pro zlepšení SNR
| Metoda | Popis |
|---|---|
| Zvýšit výkon signálu | Zlepšujte sílu signálu v bezpečných mezích |
| Snižte interferenci | Minimalizujte externí zdroje šumu |
| Stínění a uzemnění | Blokujte elektromagnetické rušení |
| Filtrování | Odstraňte nežádoucí frekvenční složky |
| Limit šířky pásma | Snižte šum zúžením frekvenčního rozsahu |
| Lepší komponenty | Používejte nízkošumové, kvalitní díly |
| Zpracování signálu | Zvyšte jasnost signálu pomocí algoritmů |
Řešení problémů s nízkým nebo nestabilním SNR
| Stav | Interpretace |
|---|---|
| Nízké SNR | Slabý signál nebo silná interference |
| Kolísavý SNR | Nestabilní nebo časově proměnné zdroje šumu |
| Náhlé propady | Možná překážka nebo hardwarový problém |
| Vysoká úroveň šumu | Problém s environmentálním nebo elektrickým šumem |
Kompromisy mezi SNR, datovou rychlostí a šířkou pásma
SNR přímo ovlivňuje, kolik informací může systém spolehlivě přenášet. Tento vztah je definován Shannonovou kapacitní formulí:
C = B × log₂(1 + SNR)
V tomto vzorci je C maximální datová rychlost, B šířka pásma a SNR musí být lineární, nikoli v decibelech. Když je SNR dáno v dB, mělo by být nejprve převedeno jako:
SNR (lineární) = 10 ^ (SNR (dB) / 10)
Tento vzorec ukazuje, že zvýšení SNR může zvýšit dosažitelnou datovou rychlost, ale zlepšení se při vyšších úrovních SNR zmenšuje. Zvýšení šířky pásma může také zvýšit kapacitu, ale zároveň zvyšuje celkový šumový výkon. Kvůli tomuto kompromisu musí praktický návrh systému vyvažovat SNR, šířku pásma a výkon šumu, místo aby zvyšoval pouze jeden faktor.
Aplikace poměru signálu k šumu
• Bezdrátová komunikace — hodnotí kvalitu spojení a spolehlivost přenosu.
• Audio systémy — ukazují, jak jasně je zvuk užitečný nad pozadím.
• Zobrazovací systémy — ovlivňují detaily obrazu, kontrast a viditelnost v šumových podmínkách.
• Radarové systémy — pomáhají slabým odraženým signálům zůstat detekovatelné proti šumu na pozadí.
• Optická komunikace — podporuje přesné obnovení signálu ve vysokorychlostních světelných spojích.
• Vědecké měření — zlepšuje detekci malých signálů v hlučném prostředí.
SNR vs RSSI, SINR, BER a THD
| Metrika | Co měří | Co vám to říká | Vztah k SNR |
|---|---|---|---|
| SNR | Poměr signálu k šumu | Celková čistota signálu | Indikátor kvality základní hodnoty |
| RSSI | Úroveň výkonu signálu | Síla přijatého signálu | Neodráží dopad šumu |
| BER | Chybovost bitů | Přesnost přenosu dat | Degraduje se s poklesem SNR |
| SINR | Signál vs šum + rušení | Kvalita v prostředí s více signály | Úplnější než SNR |
| THD | Harmonické zkreslení | Čistota signálního průběhu | Zaměřuje se na zkreslení, ne na šum |
Závěr
SNR ukazuje, jak moc užitečný signál převyšuje šum, a je jedním z nejpřímějších ukazatelů kvality signálu. Ovlivňuje detekci, spolehlivost, citlivost a kapacitu dat napříč komunikačními, audio, zobrazovacími a měřicími systémy. Ačkoliv vyšší SNR obvykle znamená lepší výkon, samotné SNR nemůže plně popsat chování systému, protože je ovlivněno šířkou pásma, měřicími podmínkami, rušením a dalšími konstrukčními faktory.
Často kladené otázky [FAQ]
Jaký je dobrý SNR pro Wi-Fi a výkon internetu?
Dobrý Wi-Fi SNR je obvykle nad 25 dB pro stabilní výkon. Hodnoty mezi 30–40 dB poskytují spolehlivé rychlosti, zatímco pod 20 dB může způsobit pomalé připojení, ztrátu paketů nebo odpojení.
Jak SNR ovlivňuje dosah a pokrytí signálu?
S rostoucí vzdáleností výkon signálu klesá, zatímco šum zůstává relativně konstantní, což snižuje SNR. Nižší SNR omezuje použitelný dosah, což znamená, že signál může být stále detekovatelný, ale již není spolehlivý pro komunikaci nebo přenos dat.
Může být SNR záporný a co znamená?
Ano, SNR může být záporný, když šumový výkon překročí výkon signálu. To znamená, že signál je pohřben v šumu, což činí jeho přesné zjištění nebo dekódování extrémně obtížným nebo nemožným.
Jak modulační schéma ovlivňuje požadovaný SNR?
Modulace vyšších řádů (např. 64-QAM, 256-QAM) vyžaduje vyšší SNR pro zachování přesnosti. Schémata nižšího řádu (např. BPSK, QPSK) fungují při nižším SNR, ale přenášejí méně dat, což vytváří kompromis mezi rychlostí a spolehlivostí.
Proč se SNR v reálných systémech v průběhu času mění?
SNR se mění v důsledku vlivu prostředí, jako jsou rušení, pohyb, překážky a teplota. V bezdrátových systémech může vyblednutí a odrazy signálu způsobovat rychlé výkyvy, což ovlivňuje výkon i v krátkých časových úsecích.
