Křemíková fotonika přetváří vysokorychlostní komunikaci tím, že data přenáší světlem místo elektronů. Integrací optických komponent přímo do křemíkových čipů kombinuje výhody šířky pásma fotoniky se škálovatelností CMOS výroby. Tato fúze umožňuje kompaktní, energeticky úsporná a vysoce kapacitní propojení, která pohánějí moderní datová centra, infrastrukturu AI, snímací systémy a výpočetní platformy nové generace.
Přehled křemíkové fotoniky
Křemíková fotonika (SiPh) je čipová technologie, která využívá světlo k přenosu a zpracování informací na fotonických integrovaných obvodech (PIC). Místo toho, aby se spoléhaly pouze na elektrické vedení, tyto čipy vedou světlo skrz malé křemíkové vlnovody k přenosu, rozdělení a řízení optických signálů.
Většina křemíkových fotonických zařízení je postavena na waferech křemík-on-izolant (SOI), kde tenká vrstva křemíku leží na zakopané vrstvě oxidu křemičitého (SiO₂). Silný kontrast indexu lomu mezi křemíkem a SiO₂ uzavírá světlo uvnitř vrstvy křemíku, což umožňuje kompaktní optické směrování na jednom čipu. Křemíková fotonika je široce využívána, protože ji lze vyrábět pomocí CMOS-kompatibilních procesů, což umožňuje vysokou integraci a škálovatelnou výrobu.

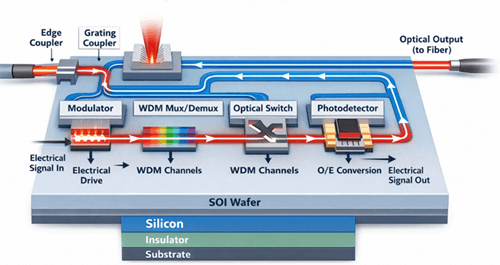

Jak funguje křemíková fotonika
Křemíková fotonika přenáší data jako světlo přes malé "dráhy" na čipu nazývané vlnovody, které jsou vzorovány do křemíku na křemíkových (SOI) waferech. Protože křemík má vyšší index lomu než jeho okolí (oxid nebo vzduch), vlnovody pevně zadržují světlo a vedou ho kolem ohybů podobně jako vodiče řídí elektrický proud, jen signál je optický.
Světlo je na čip připojeno pomocí okrajových spojek (z vlákna na stranu čipu) nebo mřížkových spojek (světlo se difraktuje shora). Jakmile je signál uvnitř, je směrován vlnovody a tvarován integrovanými fotonickými stavebními bloky:
• Modulátory převádějí elektrické bity na optické bity změnou indexu lomu křemíku (obvykle pomocí vyčerpání nosiče nebo injekce), což mění fázi nebo intenzitu světla.
• Filtry a multiplexory vybírají nebo kombinují kanály specifické vlnové délky pomocí rušivých zařízení (například Mach–Zehnderových interferometrů) nebo rezonančních struktur (například prstencových rezonátorů).
• Spínače směřují světlo na různé dráhy posouváním fáze nebo rezonance, takže výkon se přenáší do zvoleného vlnovodu.
• Fotodetektory převádějí optický signál zpět na elektrický proud, často využívají germanium integrované na křemíku k efektivnímu pohlcování telekomunikačních vlnových délek.
Pod povrchem křemíková fotonika řídí signály prostřednictvím rušení (přidávání nebo rušení světelných vln), rezonance (zesilování specifických vlnových délek) a ladění indexu lomu (elektricky nebo tepelně). Po zpracování signál buď opouští čip jako světlo (do optického vlákna nebo jiného fotonického zařízení), nebo je převeden zpět na elektroniku pro zesílení, dekódování a vyšší úroveň zpracování dat.

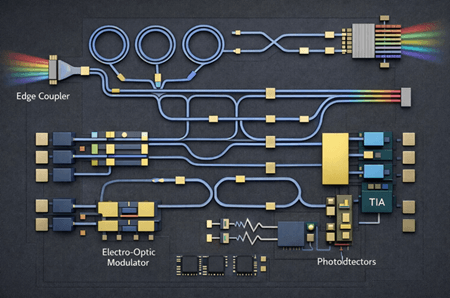

Křemíková fotonika jako architektura optických obvodů
Křemíková fotonika je integrovaná optická obvodová platforma, kde jsou fotonické funkce definovány litograficky a propojeny vlnovody na čipu, takže chování obvodu je určováno rozložením masky, nikoli mechanickou sestavou. Místo zarovnání samostatných optických částí uspořádání čipu fixuje optické cesty, poměry rozdělení výkonu, zpoždění a rušivé podmínky s opakovatelností na úrovni waferů.
Typický subsystém křemíkové fotoniky kombinuje optická vstupní/výstupní rozhraní (hraniční nebo mřížkové spojky), pasivní vlnovodové sítě (rozbočovače, kombinátory, křížení), prvky selektivní na vlnovou délku pro WDM (prstencové rezonátory nebo Mach–Zehnderovy interferometry) a elektrooptická rozhraní pro vysílání a příjem (modulátory a fotodetektory), podporovaná elektronikou jako jsou měniče, TIA, topidla a řídicí smyčky.
Tato architektura umožňuje praktickou replikaci hustých bloků transceiverů a switchů napříč waferem, což umožňuje kompaktní rozvržení, škálovatelné multiplexování vlnových délek a předvídatelný výkon, který je řízen řízením výroby spíše než manuálním zarovnáním.

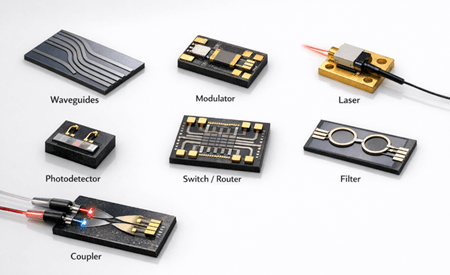

Komponenty křemíkové fotoniky
| Komponenta | Funkce | Klíčové výkonnostní faktory |
|---|---|---|
| Vlnovody | Směrovací světlo přes čip | Geometrie, drsnost, poloměr ohybu |
| Modulátory | Zakódovat data na světlo | Účinnost, napětí pohonu, šířka pásma |
| Lasery | Poskytnout optický signál | Integrační metoda, výběr materiálu |
| Fotodetektory | Převod světla na elektrické signály | Responzivita, šum, šířka pásma |
| Přepínače/Routery | Přesměrování signálů | Rychlost, ztráta vložení |
| Filtry | Vyberte pásma vlnových délek | Řízení rezonance, stabilita |
| Spojky | Rozdělující/kombinující signály | Účinnost vazby, zarovnání |
Výhody výkonu křemíkové fotoniky
| Přínos / Koncept | Co to znamená | Proč na tom záleží |
|---|---|---|
| Světlo přenáší více informací při vysokých frekvencích | Optické nosné přístroje pracují na velmi vysokých frekvencích, což umožňuje velmi vysokou propustnost dat | Podporuje rychlejší spojení a vyšší kapacitu než měděná elektrická propojení na srovnatelných vzdálenostech |
| Více způsobů kódování dat | Optické signály mohou kódovat informace pomocí amplitudy, fáze a vlnové délky | Umožňuje pokročilou modulaci a vyšší spektrální efektivitu |
| Multiplexování dělením vlnové délky (WDM) | Více vlnových délek (kanálů) přenáší současně jedním vlnovodem/vláknem | Poskytuje extrémně vysokou agregovanou šířku pásma a zároveň snižuje přetížení elektrických propojení |
| Vyšší šířka pásma | Optické spoje lze škálovat až na 100G, 400G a 800G s architekturami s více vlnovými délkami | Zlepšuje propustnost na konektor, na hranu balení a na rackovou jednotku |
| Nižší ztráta propojení na vzdálenost | Optické signály tlumí mnohem méně než vysokorychlostní elektrické stopy při podobných datových rychlostech | Prodlužuje dosah a zachovává integritu signálu bez nadměrné ekvalizace |
| Kompaktní integrace | Vysoký kontrast indexu lomu u SOI umožňuje těsné uzavření a malé stopy | Umožňuje husté fotonické směrování a integraci mnoha zařízení na čipu |
| Snížené elektromagnetické rušení (EMI) | Optické signály jsou imunní vůči elektrickému šumu | Zlepšuje spolehlivost v hustých, vysokorychlostních systémech |
| Výroba kompatibilní s CMOS | Používá infrastrukturu polovodičových výrobních zařízení a procesy na úrovni waferů | Umožňuje vysokou integrační hustotu, opakovatelnost a škálovatelnou produkci |
| Typická ztráta vlnovodu na čipu | Křemíkové vlnovody často dosahují ~1–3 dB/cm, v závislosti na geometrii a drsnosti bočnice | Dostatečně nízká pro husté směrování na čipu a krátké propojení (i když ne nejnižší mezi fotonickými materiály) |
| Fotonika + elektronika spolu-design | Fotonický přenos v kombinaci s elektronickým řízením a zpracováním signálu | Umožňuje kompaktní, vysokorychlostní a škálovatelné systémy pro datová centra, HPC a snímací platformy |
Výzvy, kterým čelí křemíková fotonika
| Výzva | Popis |
|---|---|
| Křemík nevyzařuje efektivně světlo | Křemík je nepřímý materiál s zakázanou mezerou, takže nemůže efektivně generovat světlo. Obvykle jsou vyžadovány externí nebo hybridní laserové zdroje. |
| Optická ztráta způsobená drsností a ohyby | Drsnost a ostré ohyby bočnice vlnovodu mohou způsobovat rozptyl a ztráty zářením, což snižuje kvalitu a účinnost signálu. |
| Tepelná citlivost | Mnoho rezonančních zařízení, jako jsou prstencové rezonátory, je velmi citlivých na změny teploty, které mohou měnit provozní vlnové délky a ovlivňovat stabilitu. |
| Složitost zarovnání a zarovnání vláken | Přesné optické zarovnání mezi vlnovody na čipu a optickými vlákny je technicky náročné a může zvýšit výrobní obtížnost. |
| Výzvy škálování nákladů | Snížení výrobních nákladů závisí silně na objemu výroby, zralosti procesů a rozvoji ekosystému. |

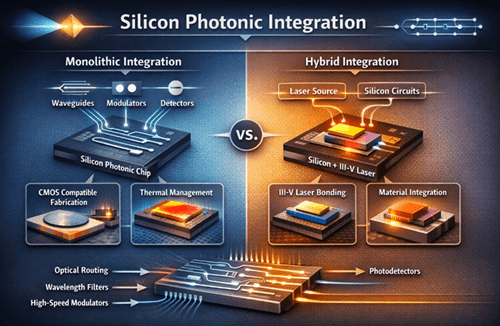

Integrace křemíkové fotony
Integrace popisuje, jak křemíková fotonika kombinuje více optických funkcí a často více materiálů do výrobního systému v měřítku čipu. Křemík je vynikající pro nízkostratové směrování a vysokorychlostní modulaci, ale nevytváří efektivně světlo, protože je nepřímým materiálem s pásmovou mezerou. Výsledkem je, že většina integračních strategií se zaměřuje na to, jak zajistit stabilní laserový zdroj při zachování pevného zarovnání, předvídatelného výkonu a škálovatelnosti produkce. Používají se dva hlavní přístupy: monolitická integrace a hybridní integrace.
• Při monolitické integraci jsou fotonické struktury vyráběny přímo na jednom křemíkovém waferu pomocí kroků kompatibilních s CMOS. Tento přístup těží z litografické přesnosti, opakovatelného zarovnání a silné škálovatelnosti na úrovni waferů, jakmile je proces vyspělý. Monolitické konstrukce však narážejí na limity, když funkce vyžadují materiály, které křemík neposkytuje dobře, zejména efektivní vyzařování světla, a často vyžadují pečlivé tepelné řízení s rostoucí hustotou zařízení.
• Při hybridní integraci se křemíková fotonika kombinuje s dalšími materiály, nejčastěji s polovodiči III–V, jako je fosfid india, za účelem přidání efektivních laserů nebo zlepšení funkcí konkrétních zařízení. Hybridní metody mohou výrazně zlepšit efektivitu zdrojů a rozšířit flexibilitu návrhu, ale přinášejí složitost procesů. Kvalita spojování, kompatibilita materiálů a omezení balení se stávají hlavními faktory ovlivňujícími výtěžnost, náklady a dlouhodobou stabilitu.
Aplikace křemíkové fotoniky
• Optické transceivery pro datová centra a telekomunikace: Křemíková fotonika se široce používá v zapojovatelných a vestavěných transceiverech, které propojují switche, routery, servery a úložiště. Tyto moduly podporují vysokorychlostní ethernetové linky (například 100G/400G/800G) a často spoléhají na vícevlnové WDM konstrukce pro zvýšení kapacity bez přidání dalších vláken. Moderní transceivery mohou také provozovat vysoké rychlosti na jednu linku (asi 25–112 Gbps) pomocí signalizace NRZ a PAM4, což pomáhá operátorům škálovat šířku pásma při správě energie a prostoru.
• Optická propojení uvnitř výpočetních systémů: Jak AI a HPC systémy rostou do velkých klastrů, používají se krátká optická propojení k propojení výpočetních uzlů, akcelerátorů a switchů s mnohem vyšší hustotou pásma než měď. To je zvláště důležité, když systémy potřebují konektivitu třídy terabitů za sekundu (Tb/s). Klíčovým směrem je zde ko-balená optika, kde jsou optické motory umístěny blíže výpočetnímu nebo přepínanému křemíku, aby se zkrátily elektrické stopy, snížily ztráty a snížil výkon.
• Fotonické snímání (bio, chemické, environmentální): Křemíková fotonika také podporuje snímací platformy, které měří změny světla způsobené chemikáliemi, biologickými vzorky nebo environmentálními podmínkami. Protože optika může být integrována přímo na čipu, mohou být tyto senzory kompaktní, opakovatelné a škálovatelné pro aplikace jako laboratorní diagnostika, průmyslové monitorování a detekce prostředí.
• LiDAR a 3D snímání: V LiDAR systémech může křemíková fotonika pomoci s řízením paprsku, modulací a integrací přijímače, což umožňuje menší optické přední konce pro měření hloubky a vzdálenost. To může být užitečné v robotice, průmyslové automatizaci, mapování a některých přístupech k automobilovému snímání.
• Směrování a řízení kvantové fotoniky: Pro kvantové informační systémy může křemíková fotonika poskytovat přesné směrování, štěpení, kombinování a interferometrickou kontrolu fotonů přímo na čipu. Tyto schopnosti podporují fotonické kvantové experimenty a vznikající kvantové komunikační a výpočetní architektury tam, kde jsou potřeba stabilní, škálovatelné optické obvody.

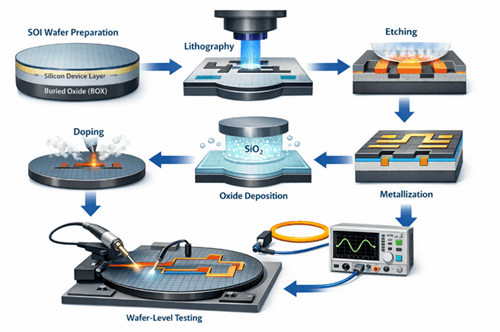

Tok výrobního procesu fotoniky křemíku
Křemíková fotonická zařízení jsou nejčastěji vyráběna na křemíkových izolátorových (SOI) waferech pomocí kroků kompatibilních s CMOS a úpravami specifickými pro fotoniku. Cílem je vytvořit nízkoztrátové optické cesty (vlnovody a rezonátory) a zároveň integrovat elektrické přechody a kovové směrování pro aktivní funkce, jako je modulace a detekce.
Proces výroby
• Příprava waferů: SOI wafery poskytují tenkou křemíkovou "vrstvu zařízení" na povrchu zakopaného oxidu (BOX). Tloušťka křemíku je zvolena tak, aby podporovala zamýšlený optický režim, a čistota a rovnost povrchu jsou důležité, protože malé vady mohou zvýšit ztráty při rozptylu.
• Litografie: Fotolitografie (často hluboko-UV, někdy e-beam pro výzkum a vývoj) definuje vlnovody, spojky, rezonátory a mřížky s přesností pod mikrony. Přesné řízení šířky čáry je důležité, protože i malé odchylky mohou posunout rezonanční vlnové délky a změnit sílu vazby.
• Leptání: Suché leptání (obvykle plazmové) přenáší vzory do křemíku jako plné leptání nebo částečné leptací prvky, v závislosti na komponentě. Drsnost boční stěny a rovnoměrnost leptání výrazně ovlivňují ztráty šíření, proto jsou leptací receptury laděny tak, aby minimalizovaly drsnost a zachovaly konzistentní profily napříč destičkou.
• Dopování: Iontová implantace a žíhání vytvářejí PN nebo PIN přechody používané v modulátorech a detektorech (a někdy i v topidlech). Dopovací profil je pečlivě navržen tak, aby vyvážil optické ztráty (absorpce volných nosičů) s elektrickým výkonem (odpor, šířka pásma).
• Nanášení obkladu: Oxidový obklad (často SiO₂) se nanáší k ochraně konstrukcí a optické izolaci. Kontrola tloušťky a napětí je důležitá, protože ovlivňuje udržení módu, spolehlivost a to, jak dobře lze přidat další vrstvy (například kovy) bez poškození optických prvků.
• Metalizace: Kovové vrstvy tvoří elektrické kontakty a vedou k zařízením, jako jsou modulátory, fotodetektory a tepelné ladičky. Rozložení je provedeno tak, aby se snížily parazity (kapacita/indukčnost), přičemž kovy jsou dostatečně vzdálené optickým režimům, aby se zabránilo nadměrné absorpci.
• Testování na úrovni plátků: Před rozdělováním a balením procházejí destičky optickými a elektrickými testy (často pomocí roštových nebo hranových spojek), které měří ztrátu při vkládání, zarovnání rezonance, účinnost modulátoru, odolnost detektoru a základní chování DC/RF. Tento krok předčasně odfiltruje slabé raznice a pomáhá předpovědět výnos balení.
Celkově tok připomíná standardní CMOS výrobu, ale optický výkon je mnohem citlivější na geometrii, takže procesy kladou důraz na přísnější kontrolu šířky čáry, hloubky leptání, kvality bočních stěn a jednotnosti waferů.
Křemíková fotonika vs. tradiční optické moduly
| Aspekt | Tradiční optické moduly | Křemíková fotonika |
|---|---|---|
| Integrace | Sestaven z diskrétních optických dílů (lasery, čočky, izolátory, modulátory) sestavených do jednoho balíčku | Více optických funkcí integrovaných na jednom čipu (vlnovody, modulátory, filtry, spojky, detektory) |
| Velikost | Větší formát díky rozestupům součástek, svítidlům a vedení optických vláken | Kompaktnější, protože vlnovody a zařízení jsou na čipu vzorovány v mikronové škále |
| Zarovnání | Mechanické zarovnání (aktivní zarovnávací kroky, upevnění, epoxidy), které mohou přidat tolerance | Litografické zarovnání mezi komponentami na stejném raznici, zlepšení opakovatelnosti a snížení manuálního ladění |
| Škálovatelnost | Škálování je omezeno sestavením (více dílů = více kroků zarovnání, nižší propustnost) | Škálování na úrovni plátků – mnoho matric vyráběných a testovaných paralelně pomocí metod výroby polovodičů |
| Síla | Často vyšší ztráty rozhraní způsobené více optickými spoji a delšími elektrickými propojeními pohánějícími optiku | Nižší počet rozhraní na čipu, což umožňuje snížení ztrát vazby uvnitř modulu a lepší cestu k energeticky úsporným architekturám |
| Výroba | Obvykle se jedná o balení a montáž zaměřené na optiku, se specializovanými nástroji a manuálními kroky | Výrobní tok založený na polovodičích (procesy podobné CMOS) se standardizovanými návrhovými pravidly a vyšším potenciálem automatizace |
Závěr
Jak se elektrické propojení blíží fyzickým a výkonovým limitům, křemíková fotonika poskytuje škálovatelnou optickou alternativu. Díky husté integraci, multiplexování vlnových délek a elektronicko-fotonického návrhu dosahuje vyšší šířky pásma, nižší ztráty a zvýšenou efektivitu. S postupujícími výrobními procesy a integrací hybridních materiálů je křemíková fotonika pozicována jako základní technologie pro budoucí cloudové, AI, telekomunikační a výkonné výpočetní systémy.
Často kladené otázky [FAQ]
Jaké datové rychlosti dnes dokáže křemíková fotonika podporovat?
Moderní křemíkové fotonické transceivery běžně podporují Ethernet 100G, 400G a 800G, přičemž rychlosti na jedné lince dosahují 25–112 Gbps při použití modulace NRZ nebo PAM4. Díky multiplexování vlnové délky (WDM) pracuje více optických kanálů paralelně, což umožňuje víceterabitovou agregovanou šířku pásma pro propojení datových center a AI clusterů.
Proč jsou v křemíkové fotonice potřeba externí nebo hybridní lasery?
Křemík je materiál s nepřímou zakázanou mezerou, což jej činí neefektivní při generování světla. Pro zajištění stabilního optického zdroje systémy křemíkové fotonické systémy obvykle používají externě spřažené lasery nebo hybridně integrované materiály III–V (například fosfid indium). Tento přístup kombinuje škálovatelnost křemíku s efektivním světelným zářením ze složených polovodičů.
Jak křemíková fotonika snižuje spotřebu energie v datových centrech?
Optická propojení vykazují mnohem nižší ztráty signálu na vzdálenost ve srovnání s vysokorychlostními elektrickými stopami. To snižuje potřebu silné ekvalizace a opakovaného zesilování signálu. Zkrácením elektrických cest a přesunem vysokorychlostního přenosu do optické oblasti zlepšuje křemíková fotonika energetickou účinnost na jeden vysílaný bit.
Co je to co-balená optika (CPO) v křemíkové fotonice?
Společné optika umisťuje optické motory přímo vedle nebo uvnitř přepínačů či procesorových systémů. Místo posílání vysokorychlostních elektrických signálů přes dlouhé stopy PCB do zapojitelných modulů jsou signály převáděny na světlo blízko zdroje. To snižuje elektrické ztráty, snižuje výkon a umožňuje vyšší hustotu šířky pásma v systémech nové generace přepínacích systémů.
Používá se křemíková fotonika pouze pro komunikaci?
Ne. Zatímco vysokorychlostní přenos dat je dominantní aplikací, křemíková fotonika se také používá v oblasti snímání, LiDAR, biomedicínské diagnostiky, environmentálního monitoringu a kvantových fotonických obvodů. Jeho schopnost integrovat přesné optické směrování a interferenční struktury přímo na čipu jej činí vhodnou jak pro komunikaci, tak pro pokročilé snímací platformy.
